| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNQC1018 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 20 bộ / tháng |
Hệ thống kiểm tra tuổi thọ và độ tăng nhiệt độ của súng sạc xe điện theo tiêu chuẩn IEC62196
Các tiêu chuẩn & điều khoản tuân thủ
Thiết bị kiểm tra này phù hợp với xe điện theo tiêu chuẩn IEC 62196-1:2020 khoản 22,23,24, IEC60309-1:2012 khoản 20,21,22, IEC60998, IEC60669.IEC61058, IEC60439, EIA-3 64-70 và các tiêu chuẩn khác.
Thông số kỹ thuật
| ổ đĩa thiết bị | Động cơ servo, vít me, ray dẫn hướng |
| Cấu trúc thiết bị | Thiết bị thử nghiệm được đặt theo chiều ngang và được hàn bằng khung hình vuông 40mmx40mm tiêu chuẩn quốc gia, và tấm niêm phong được tạo thành bằng cách gia công CNC tấm điện phân 1,2mm. |
| Bộ điều khiển | Hệ thống sử dụng máy tính công nghiệp 15 inch và thiết bị điều khiển logic thông minh logic PLC (Programable Logic Controller) để hoạt động. |
| phạm vi khả năng | Có thể đáp ứng tất cả các thông số kỹ thuật 2p+E, 3P+E, 3P+E+N và các thông số kỹ thuật khác, dòng điện định mức AC ≤ 250A hoặc thử nghiệm sản phẩm ổ cắm (phích cắm) DC ≤ 250A. |
| tốc độ hành động | Tốc độ cắm và rút phích cắm hoặc đầu nối được đặt tùy ý (0,1 ~ 0,80) m / s, đáp ứng đầy đủ các yêu cầu 0,8 ± 0,1) m / s được chỉ định trong tiêu chuẩn |
| tỷ lệ kiểm tra | Tốc độ cắm và rút phích cắm hoặc đầu nối ra khỏi ổ cắm hoặc đầu vào của thiết bị là 7,5 lần mỗi phút |
| Hệ thống truyền động | Vít bi được điều khiển bởi động cơ servo và được dẫn hướng bằng một thanh trượt tắt tiếng, để kẹp có thể chuyển động qua lại sang trái và phải, có thể cung cấp lực chèn tối đa là 500N |
| hành trình chèn | Có thể đặt tùy ý 0 ~ 200mm (nghĩa là hành trình của động cơ servo để điều khiển chuyển động của kẹp bên trái), độ phân giải là 0,1mm |
| đế cố định | Một đường ray trượt tuyến tính được sử dụng bên trong và bên ngoài mặt trên và mặt dưới, có thể đảm bảo độ thẳng của vật cố định và độ bền của cấu trúc dẫn hướng trong quá trình vận hành. |
| trạm kiểm tra | 1 trạm độc lập |
| Số lượng thử nghiệm | 1 ~ 999999 lần có thể được đặt tùy ý, khi số đếm đạt đến giá trị đã đặt, nó có thể tự động dừng |
| Thời gian lắp súng sạc | Có thể đặt 1 ~ 999,9 giây |
| lực chèn | Tối đa 900N, mô-đun áp suất kỹ thuật số có độ chính xác cao, hiển thị đường cong trên máy tính |
| phát hiện báo động | Theo nguyên tắc "Đi qua nơi cần đi qua, dừng lại ở nơi cần dừng lại", hệ thống sẽ đánh giá xem mẫu có bị hỏng hay không theo mối quan hệ logic của "vị trí và dòng điện".Khi mẫu được kiểm tra bị hỏng, thiết bị có thể phát ra cảnh báo bằng âm thanh và hình ảnh và tự động tắt |
| bảo vệ rò rỉ | Lắp đặt công tắc rò rỉ ở đầu vào nguồn điện điều khiển của thiết bị.Khi có rò rỉ, cắt nguồn điện điều khiển để tắt nguồn toàn bộ tủ |
| Bảo vệ quá dòng | Cài đặt giới hạn trên hiện tại để ngăn quá dòng hoặc ngắn mạch trong mạch |
| bảo vệ quá tải | Có cầu dao bên trong thiết bị, có thể tự ngắt khi quá tải |
| ngưỡng bảo vệ | Tất cả các cửa tủ di động đều được trang bị công tắc bảo vệ an toàn.Khi cửa tủ được mở, nguồn điện sẽ tự động bị cắt để ngăn người vận hành khỏi nguy cơ bị điện giật. |
| Tắc dừng khẩn cấp | Bảng điều khiển của tủ điện có công tắc dừng khẩn cấp, thuận tiện cho người vận hành cắt nguồn điện đầu ra của tủ điện khi bất thường hoặc cần thiết. |
| đầu vào và đầu ra | Các cổng dẫn đầu vào và đầu ra được bọc bằng cuộn dây bảo vệ để tránh làm hỏng cáp |
| kích thước | Khoảng W2000mmxD1200mmxH1800mm |
| Cân nặng | Khoảng 450Kg |
| sức mạnh làm việc | AC220V±10%,50Hz,20A |
| Mỗi tham số kiểm tra có thể nhận ra chức năng lưu trữ, có thể được gọi trực tiếp khi sử dụng lại mà không cần thiết lập lại, thao tác đơn giản, sử dụng thuận tiện và hiệu quả được cải thiện rất nhiều. | |
| Điều chỉnh thủ công;hệ thống có nút điều kiện thủ công để tạo điều kiện kẹp mẫu thử | |
| Ghế súng sạc sử dụng kẹp điều chỉnh trục X và trục Y, có thể cố định súng sạc dưới 250A (cung cấp 3 ghế cố định súng sạc khác nhau) | |
| Giá trị lực tối đa của mỗi lần chèn có thể được đo và mỗi giá trị lực có thể được thu thập thành một đường cong để xem trên máy tính | |
| Phạm vi kẹp của kẹp phích cắm là hình vuông, tròn và φ60mm trở lên. | |
| Mỗi giá trị lực có thể được lưu trữ dưới dạng bảng để xem | |
| Tuổi thọ của phích cắm và hộp tải nằm trong cùng một hộp và nguồn điện nằm trong hộp khác | |
Tổng quan về thiết bị
Nó phù hợp với tuổi thọ của phích cắm điện, thử nghiệm tăng nhiệt độ và thử nghiệm điện trở tiếp xúc của đế sạc súng sạc một cách độc lập.Máy thử nghiệm này sử dụng động cơ servo, thanh trục vít, thanh dẫn hướng, v.v. làm nguồn điện, sử dụng các thiết bị cố định nhỏ gọn để giữ mẫu, và máy tính công nghiệp và bộ điều khiển logic khả trình (PLC) gốc của Nhật Bản là trung tâm điều khiển, với hiệu suất vượt trội và hoạt động thuận tiện.Mức độ tự động hóa rất cao.
Phích cắm và ổ cắm cọc sạc được kiểm tra khả năng ngắt và tuổi thọ hoạt động bình thường, có thể được sử dụng để kiểm tra lực cắm và rút của phích cắm và ổ cắm cọc sạc, để đánh giá xem phích cắm và ổ cắm có thể chịu được hư hỏng cơ học và hư hỏng điện trong sử dụng bình thường và để kiểm tra phích cắm và ổ cắm cọc sạc.Độ tin cậy của hành động khóa điện tử và cơ chế khóa cơ học.Nó là một thiết bị đặc biệt để kiểm tra tuổi thọ của phích cắm và ổ cắm của cọc sạc xe điện.Nó có thể được sử dụng để kiểm tra tải khi được trang bị tải và được trang bị hệ thống điều khiển tương ứng.Thiết bị sử dụng hệ thống điều khiển thông minh PLC tiên tiến và giao diện hoạt động của máy tính công nghiệp.Màn hình hiển thị chính xác hơn;số lượng bài kiểm tra, thời gian hiện tại và hành trình kiểm tra có thể được đặt trước.Tốc độ kiểm tra là 50-800mm/s và hành trình kiểm tra Khi phích cắm và ổ cắm bị kẹt hoặc ngắt kết nối do liên kết tiếp điểm hoặc lỗi, cảnh báo lỗi sẽ được kích hoạt.Và ghi số thí nghiệm tương ứng.Khi xảy ra báo động, nó sẽ tự động dừng thử nghiệm.Thiết bị cũng có thể đo công tắc tơ 4 chiều cùng một lúc.Thân hộp bao gồm tấm niêm phong bằng thép không gỉ và cấu hình hợp kim nhôm, có hình thức đẹp;Ưu điểm của các sản phẩm tương tự, hiệu suất ổn định và vận hành dễ dàng, là lựa chọn hàng đầu của các tổ chức đo lường và phòng thí nghiệm lớn.
Kiểm tra tăng nhiệt độ
| điện áp đầu ra | DC6V |
| Dòng kiểm tra có thể điều chỉnh đầu ra | DC10 ~ 2000.0A điều chỉnh liên tục |
| Kiểm tra độ ổn định hiện tại | ± (2% giá trị cài đặt + 5 từ) |
| Độ chính xác hiển thị hiện tại | ± (1% đọc + 5 chữ số) |
| Độ chính xác hiển thị điện áp trở kháng | ± (1% đọc + 5 chữ số) |
| Kiểm tra ổn định điện áp | (2% giá trị đặt + 5 từ) |
| thời gian bật nguồn | 1~999,9 giây |
| thời gian cúp điện | 1~999,9 giây |
| Thời gian bật và tắt | 1 ~ 999999 lần, với chức năng bộ nhớ tắt nguồn, tự động tắt khi đạt đến thời gian |
| Kiểm tra tăng nhiệt độ cặp nhiệt điện | Thời gian quét 1S |
| Phạm vi đo nhiệt độ | 0~200℃ Độ chính xác ±0.3% giá trị đọc +1℃;Độ phân giải: 0,1 ℃ |
| đo nhiệt độ | 16 kênh (trong đó có 1 điểm đo nhiệt độ môi trường) |
| Cấu hình cặp nhiệt điện | Cặp nhiệt điện dây tóc 30AWG loại T của công ty Q của Mỹ, chiều dài 2 mét, tổng cộng 16 |
| Tốc độ mua lại | 1 giây/lần |
| Được trang bị mô-đun đo nhiệt độ do công ty chúng tôi phát triển độc lập, có thể kiểm tra bằng điện mà không làm hỏng thiết bị, khả năng chống nhiễu mạnh và có thể mô tả chính xác đường cong nhiệt độ trên máy tính. | |
| Hiển thị nhiệt độ và đường cong trong máy tính | |
| Phần mềm có thể đặt kênh nhiệt độ môi trường và nhiệt độ môi trường có thể được trừ tự động khi thu thập dữ liệu | |
| Thiết bị có thể được khởi động và dừng bằng điều khiển máy tính, đồng thời có thể thu thập đường cong của dòng điện, điện áp, nhiệt độ và thời gian, thuận tiện cho người dùng phân tích và sử dụng. | |
|
Tải sử dụng điện trở hình ống công suất cao, có thể điều chỉnh theo từng giai đoạn: 1A/2A/2A/5A/10A/20A/20A/50/100A/200A/200A/500A/500A/500A 1 dòng điện đầu ra, có thể điều chỉnh bằng tay hoặc tự động |
|
Kiểm tra điện trở liên hệ
| Phạm vi kiểm tra điện trở tiếp xúc | 0~200mΩ, độ phân giải 0.01mΩ, độ chính xác ±1%+3 chữ số |
| Kiểm tra điện trở 4 chiều cùng lúc | |
| Đo điện trở tiếp điểm một lần sau mỗi lần cắm và rút phích cắm, bạn cũng có thể đo điện trở công tắc tơ một lần sau N lần cắm và rút phích cắm | |

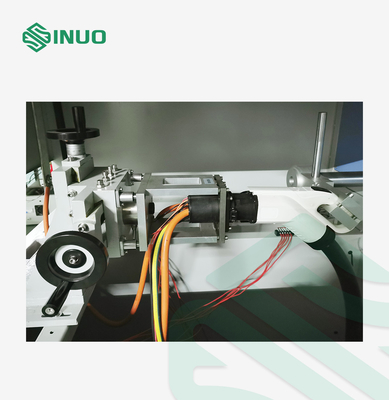

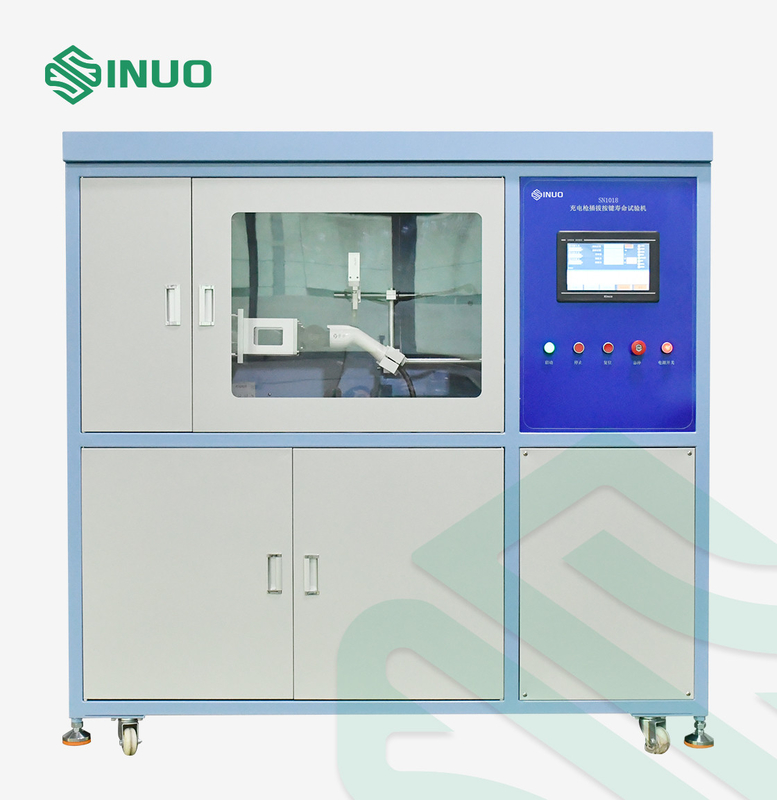

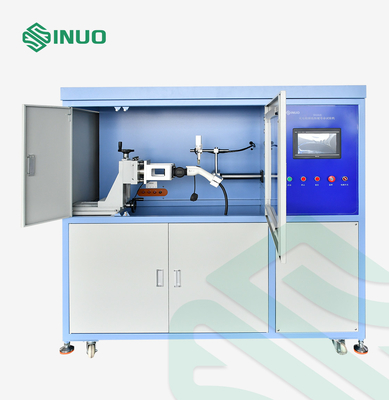

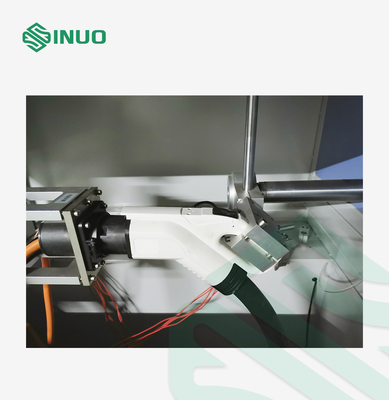

Chi tiết:
