| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNQC1017 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 30 bộ / tháng |

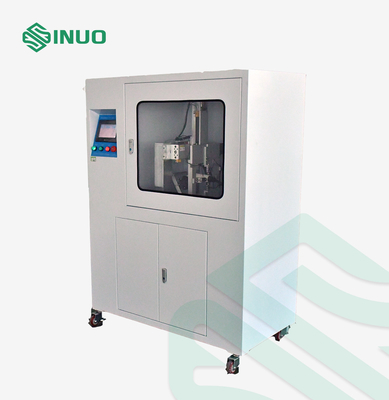

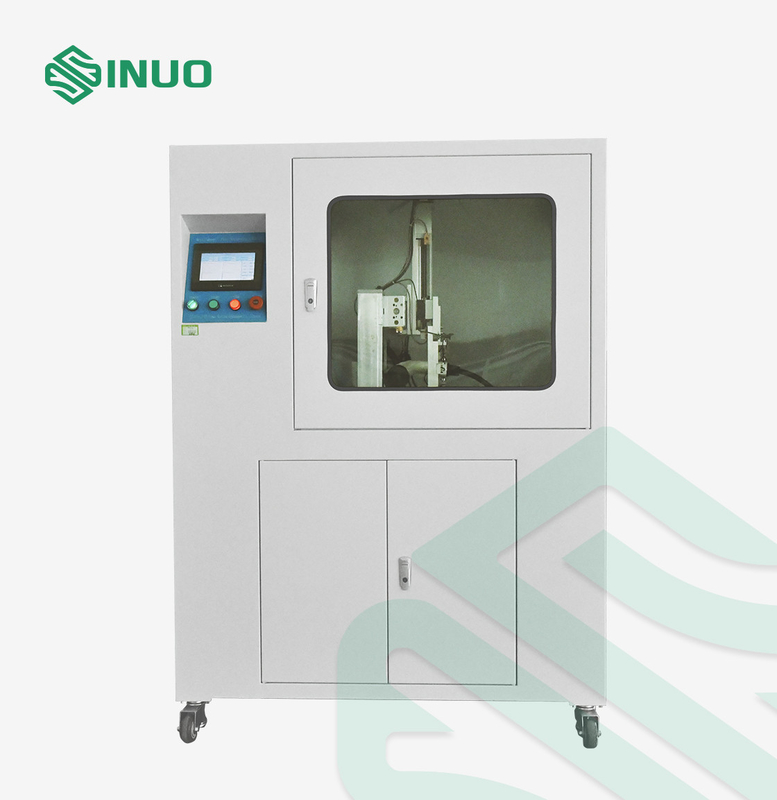

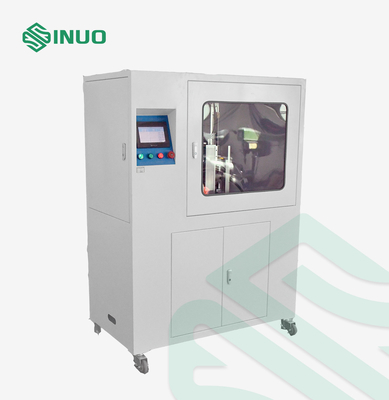

IEC62196-3 Trạm đơn cho xe điện Phích cắm và đầu nối Thiết bị kiểm tra sai lệch
Các tiêu chuẩn và điều khoản tuân thủ
Thiết bị thử nghiệm độ lệch này phù hợp với điều 36.3 của IEC62196-3, Hình 18.
Tổng quan về thiết bị
Trong quá trình thử nghiệm độ tăng nhiệt độ, ngay sau khi ổn định nhiệt độ, các phụ kiện phải chịu tải trọng cơ học bên ngoài như minh họa trong Hình 18.
Sử dụng một máy đo lực, tác dụng tải trọng 100 N với dung sai -0 / + 10 N như minh họa trong Hình 19 theo mỗi hướng.Tải trọng phải được đặt trong thời gian tối thiểu là 1 min.Sau khi áp dụng tải này, tải phải được loại bỏ trong thời gian 10 s và tải lại theo hướng tiếp theo trong vòng 10 s.Quá trình này được tiếp tục cho đến khi tải được đặt theo 4 hướng (-X, + X, -Y, + Y) như minh họa trong Hình 19.

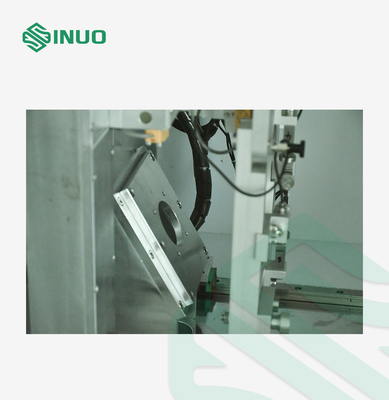

Thiết bị sử dụng bàn trượt X, Y (Hình 19), được điều khiển bởi động cơ servo và được giám sát bởi cảm biến giá trị lực.Khi giá trị lực đạt đến thời gian cần thiết để tự động giữ lực liên tục, nó sẽ tự động chuyển sang hướng khác để kiểm tra.
Các thông số kỹ thuật
| Quyền lực | AC220V, 60Hz |
| Phương pháp điều khiển | Điều khiển PLC, hoạt động trên màn hình cảm ứng |
| Trạm | Một |
| Chế độ ổ đĩa | Động cơ servo, hai chiếc, X và Y |
| Lực lượng | 0-500N |
| Buộc giữ thời gian | 0-999,9 giây |
| Khoảng thời gian | 0-999,9 giây |
| Buộc hướng ứng dụng | -X, + X, -Y, + Y |
| Giá đỡ mẫu | Độ dốc 30 °, độ cao 1000mm tính từ mặt đất |
| Kích thước tổng thể của thiết bị | 100mm × 400mm × 1500mm, 150kg |
Thiết bị này tuân theo các Hình tiêu chuẩn sau:
