Phòng thử nghiệm chống thấm nước cho trạm sạc xe điện IEC 61851
Các tiêu chuẩn và điều khoản tuân thủ
IEC / CDV 61851-2-2: 1999 Trạm sạc AC cho xe điện
IEC / CDV 61851-2-3: 1999 Trạm sạc DC cho xe điện
NB / T 33002-2018- Thông số kỹ thuật Cọc sạc AC cho xe điện
GB / T4208-2017 Lớp bảo vệ vỏ (mã IP)
IEC60529: 2013 Mức độ bảo vệ được cung cấp bởi vỏ bọc (mã IP)
Chúng tôi có thể tùy chỉnh tất cả các loại phòng mưa.
Các thông số kỹ thuật
| Điều khiển | Điều khiển PLC, màn hình cảm ứng 7 inch hiển thị và hoạt động |
| Lái xe | Động cơ truyền động |
| Các bài kiểm tra |
IPX3 và IPX4 (vòi hoa sen), IPX5, IPX6 |
| Số lượng vòi hoa sen IPX3 / 4 | 4 CÁI, hai cái ở trên cùng, hai cái ở bên cạnh, có thể đung đưa, có thể tùy chỉnh tăng giảm |
| Đầu phun IPX5 / 6số lượng |
4, 4 ở bên cạnh, có thể được tùy chỉnh để tăng |
|
Khoảng cách vòi hoa sen và vòi phun từ khoảng cách thử nghiệm |
Điều chỉnh tự động |
|
Yêu cầu IPX3 / 4 |
đường kính ngoài ф 102mM, đường kính hình cầu S ф 75,5mm, lỗ ở giữa 1, hai vòng tròn bên trong 24 lỗ Góc 30 °, bốn vòng tròn bên ngoài 96 lỗ Góc 15 °, tổng cộng 121 lỗ, đường kính ф 0,5mm, sản xuất bằng đồng thau |
|
Yêu cầu IPX5 |
Ф 6,3 mm |
| Yêu cầu IPX6 | Ф 12,5 mm |
|
Lưu lượng dòng chảy |
Tốc độ dòng chảy IPX4: 10 ± 0,5L / phút; Tốc độ dòng chảy IPX5: 12,5 + / - 0,625 L / phút Tốc độ dòng chảy IPX6: 100 + 5 l / phút Thông qua cài đặt màn hình cảm ứng, giám sát lưu lượng kế điện tử, điều chỉnh hệ thống tự động |
| Thời gian kiểm tra |
0,01S ~ 99,9 phút, có thể được cài đặt trước |
| Bàn xoay |
ф 1600mm, có thể điều chỉnh tốc độ 1 ~ 5r / phút, khả năng chịu lực lên đến 1000kg |
|
Môi trường làm việc |
Nhiệt độ môi trường là 5 ℃ ~ 35 ℃; Độ ẩm tương đối ≤85%; Nhiệt độ môi trường làm việc: 15 ℃ ~ 35 ℃; Nguồn điện: AC 380V;50 hz. Áp suất khí quyển: 86kPa ~ 106kPa |
| Biện pháp bảo vệ |
Bảo vệ rò rỉ, bảo vệ quá tải, bảo vệ ngắn mạch. |
Nguyên tắc kiểm tra
Cấp độ bảo vệ của cọc sạc nói chung đạt IP54 hoặc IP65, cần tiến hành thử nghiệm mưa toàn diện trên cọc sạc, đồng thời yêu cầu thử nghiệm phun nước trên tất cả các bề mặt.
Tuy nhiên, do kích thước bên ngoài của cọc sạc (chủ yếu là vấn đề chiều cao), không thể tưới nước đầy đủ bằng cách sử dụng phương pháp mưa ống xoay thông thường (ngay cả khi kích thước ống xoay lớn nhất được áp dụng), và ống xoay thiết bị kiểm tra mưa chiếm diện tích lớn ở phía dưới, yêu cầu không gian 4 × 4 × 4 mét.
Lý do chỉ là ngoại hình, vấn đề lớn hơn là cọc sạc thông thường cọc sạc đến 100 kg, lớn hơn có thể đạt 350 kg, dùng bàn xoay thông thường không đạt yêu cầu nên cần tùy chỉnh một bộ có diện tích lớn, có thể chịu lực, biến dạng. của giai đoạn vật thể, và quay với tốc độ không đổi có thể đạt được trong quá trình thử nghiệm.
Cấu trúc thiết bị:

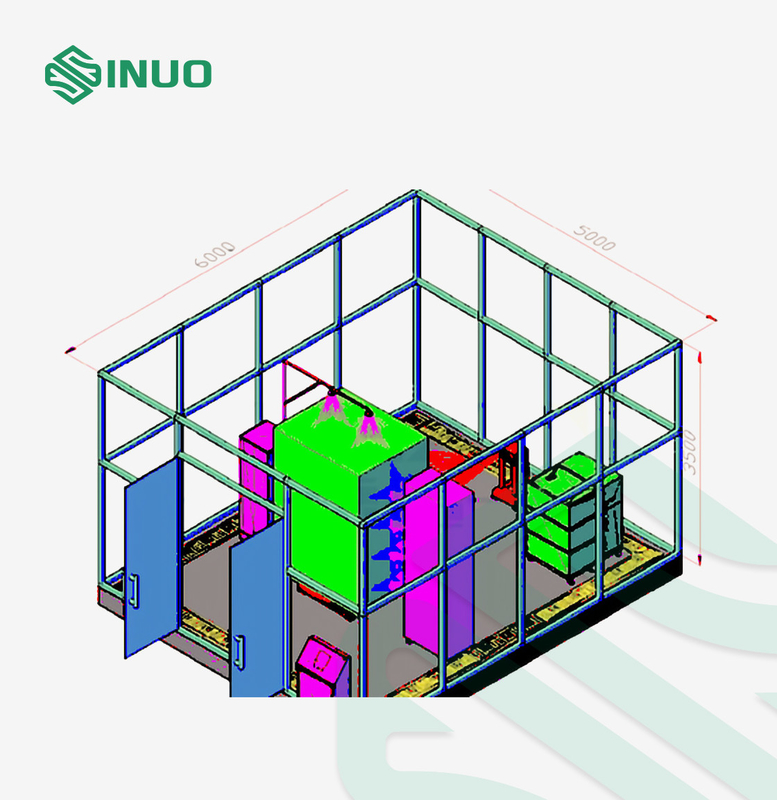

Sơ đồ thí nghiệm mưa cọc nạp chủ yếu bao gồm thiết bị tạo mưa, thiết bị phun nước, hệ thống cấp nước, hệ thống điều khiển và hệ thống thoát nước.Theo yêu cầu của IEC60529-2013 và tiêu chuẩn công nghiệp về cọc sạc, hệ thống vòi hoa sen IPX4 và thiết bị phun toàn phần IPX5 / 6 được giới thiệu để kết hợp phòng thử nghiệm vòi hoa sen.
Tính năng thiết bị
1.[Điều khiển tích hợp]Thông qua hệ thống điều khiển tích hợp trung tâm, kiểm soát ba trạng thái phun IPX4, IPX5, IPX6;Sử dụng nghiên cứu độc lập và phát triển các quy trình vận hành, tất cả các phím chức năng đều dễ dàng cài đặt thông qua màn hình cảm ứng, giao diện sạch sẽ, dễ vận hành.
2.[Dòng điện không đổi tự động]Hệ thống cấp nước thông minh sử dụng bộ chuyển đổi PID để nhận ra dòng điện không đổi tự động, theo dõi dòng chảy thời gian thực thông qua các cảm biến điện tử và hiển thị trực tiếp trên màn hình cảm ứng.
3.[Toàn cầu phun]Việc sử dụng 4 thiết bị vòi hoa sen phân bố đều, diện tích phun có thể đạt ít nhất 3 mét vuông, gần như hoàn toàn bao phủ toàn bộ bề mặt bên ngoài của cọc sạc (trừ phần đáy).
4.[Cảm nhận độ dịch chuyển]Đầu phun bên và đầu phun của thiết bị vòi hoa sen có thể cảm nhận khoảng cách với cọc sạc, và có thể tự động điều chỉnh khoảng cách phun để đáp ứng các yêu cầu tiêu chuẩn (khoảng cách tiêu chuẩn 300-500mm).
5.[Bình xịt xích đu]Vòi hoa sen có thể đạt được mức phun xoay, phạm vi phun ± 50 ° có thể điều chỉnh, tần số xoay từ 1-20 lần / phút.Súng phun IPX5 có thể xoay lên xuống trong phạm vi bằng cách cài đặt chiều cao xoay.
6.[Đối tượng có thể tải]Bệ tải áp dụng lắp đặt sẵn, bàn phẳng với mặt đất, bàn có rãnh và cọc nạp được vận chuyển bằng xe nâng, có thể thuận tiện cho việc xếp dỡ.Bệ tải được làm bằng thép tấm dày 12mm, chịu lực cơ bản đạt 1000kg.
