DIN 75220 Thiết bị kiểm tra xe điện Phổ Hệ thống kiểm tra bức xạ mô phỏng năng lượng mặt trời

Hệ thống kiểm tra bức xạ mô phỏng năng lượng mặt trời toàn phổ cho xe điện

Các tiêu chuẩn và điều khoản tuân thủ

ISO 12097-2: "Phương tiện giao thông đường bộ-Thành phần túi khí-Phần 2: Thử nghiệm mô-đun túi khí"

DIN 75220: “Các thành phần ô tô lão hóa trong các đơn vị mô phỏng năng lượng mặt trời”

MIL-STD 810 "Cân nhắc Kỹ thuật Môi trường và Kiểm tra Phòng thí nghiệm"

IEC 60904-9 “Thiết bị quang điện rút lại - Phần 9: Yêu cầu về hiệu suất của bộ mô phỏng năng lượng mặt trời”

IEC60068-2-5 “Thử nghiệm môi trường-Phần 2-5: Thử nghiệm Sa: Bức xạ mặt trời mô phỏng ở độ cao mặt đất và hướng dẫn thử nghiệm bức xạ mặt trời”

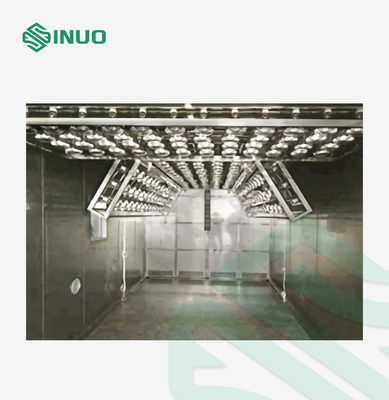

Tổng quan về thiết bị

Hệ thống thử nghiệm này bao gồm nguồn điện điều khiển thông minh, thiết kế tối ưu của vỏ đèn phản xạ, đèn halogen kim loại Osram 2000W / 4000W, tủ, đồng hồ đo độ rọi, v.v., có thể mô phỏng hoàn hảo môi trường ánh sáng mặt trời trong các điều kiện khác nhau.

Bằng cách kết hợp với các yếu tố môi trường như nhiệt độ, độ ẩm, lượng mưa và tuyết rơi, nó có thể được sử dụng để đánh giá tác động của bức xạ mặt trời trực tiếp lên mẫu thử nghiệm (nhiệt, cơ, hóa, điện, v.v.), và nó cũng có thể được sử dụng để tiết lộ sự tương tác giữa các vật liệu khác nhau trong thành phần.Hệ thống bức xạ mặt trời mô phỏng có thể được sử dụng một mình để kiểm tra thiết bị điện tử, vật liệu và các mẫu vật khối lượng nhỏ.Nhiều hệ thống cũng có thể được kết hợp thành một mảng ánh sáng thông qua thiết kế và bố trí chuyên nghiệp, có thể được sử dụng trong các thử nghiệm ô tô, xe tải, mô-đun quang điện, tàu hỏa và máy bay.

Các thông số kỹ thuật

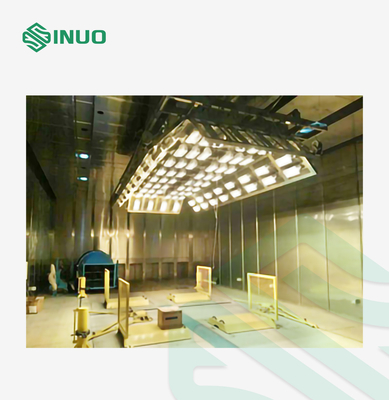

Cấu trúc hệ thống

Hệ thống bao gồm tổng cộng 21 đơn vị mô phỏng ánh sáng mặt trời (3 × 7) và mỗi đơn vị mô phỏng ánh sáng mặt trời có cùng công suất, là 4KW đồng đều.Sự phân bổ cụ thể như sau:

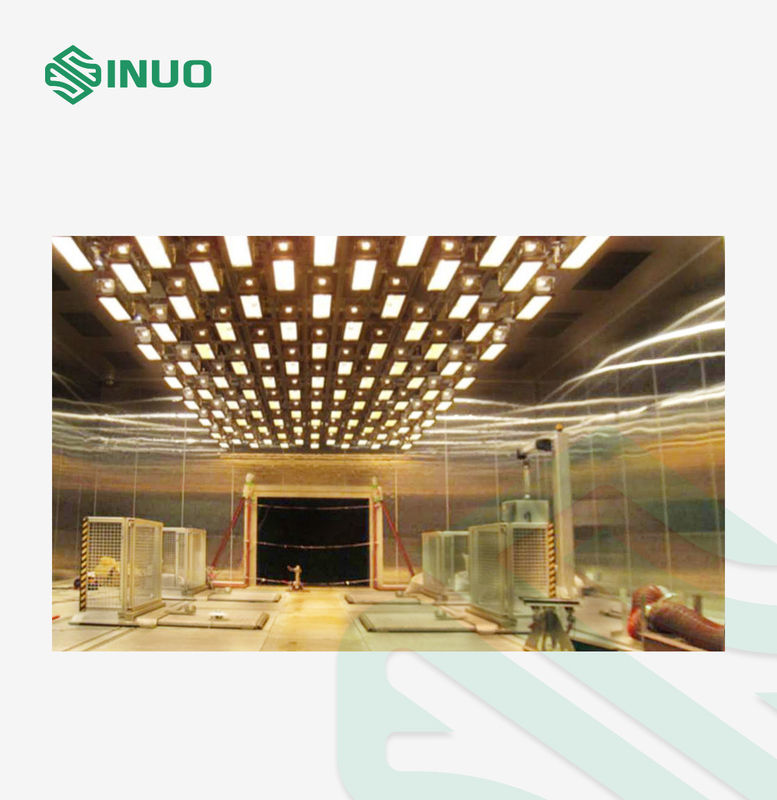

Kích thước của khu vực buồng trong hình là 6,5m × 2,5m (dài × rộng) và mỗi hộp nhỏ là một đơn vị mô phỏng ánh sáng mặt trời duy nhất.Khoảng cách theo chiều dài là 1m, khoảng cách theo chiều rộng là 1,25m và chiều cao của bề mặt chiếu xạ là 1500mm ± 500mm.

Đường tâm dọc của thiết bị mô phỏng ánh sáng mặt trời phải trùng với đường tâm của lực kế khung xe theo hướng thẳng đứng và vị trí lắp đặt tổng thể nằm trên khu vực hố của lực kế khung xe.

Cấu trúc hệ thống

Bộ mô phỏng ánh sáng mặt trời bao gồm vỏ đèn, đèn halogen kim loại và nguồn điện thông minh.Nguồn điện thông minh được đặt bên ngoài buồng thử nghiệm, và các bóng đèn halogen kim loại được lắp trong vỏ đèn và bố trí trong buồng thử nghiệm theo diện tích chiếu xạ yêu cầu.

Nguồn đèn

Phần thân chính của nguồn đèn là vật liệu ván alumin phun cát giúp giảm trọng lượng của từng bộ phận mô phỏng ánh sáng mặt trời mà vẫn đảm bảo cường độ của nguồn đèn.Chất liệu phản quang là tấm nhôm hạt đậu tráng gương nhập khẩu, có độ phản quang lên đến 97%, phản quang đồng đều và không có đốm sáng.Do quá trình cán và mạ điện nên đảm bảo độ cứng cường độ cao của mặt gương phản quang, không xảy ra tình trạng độ phản quang giảm đi rất nhiều do sau này lau chùi, lau chùi bị giảm sút.

Cuộn dây đánh lửa được đặt trong bộ nguồn.Tất cả các cấu trúc và thành phần trong nguồn đèn được lắp đặt trong không gian thử nghiệm có thể chịu được phạm vi nhiệt độ và độ ẩm rộng và khả năng chịu nhiệt độ là -70 ℃ ~ + 120 ℃, điều này cũng tránh được gói điện áp cao trong bóng đèn lâu dài. khả năng chống chịu với nhiệt độ cao vỏ dễ bị lão hóa.

Đèn halogen kim loại

Áp dụng công nghệ đèn halogen kim loại tiên tiến nhất.Model là OSRAM HMI 4000 W / DXS và các thông số cụ thể của đèn metal halide như sau:

Thông số điện	Quyền lực danh nghĩa	4000W
	Điện bóng đèn	4000W
	Điện áp tiêu chuẩn	200V
	Điện áp bóng đèn	200V
	Bóng đèn hiện tại	24
Dữ liệu trắc quang	Quang thông danh nghĩa	380000LM
	Nhiệt độ màu	6000 nghìn
	Chỉ số hoàn màu Ra	90
Bản thân đường cong quang phổ của đèn metal halide rất gần với quang phổ mặt trời và ánh sáng mặt trời có thể được mô phỏng hoàn hảo sau khi điều chỉnh bằng bộ lọc tùy chỉnh.Đường cong quang phổ chi tiết được hiển thị ở bên phải.
