| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNE6808C |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 10 bộ / tháng |

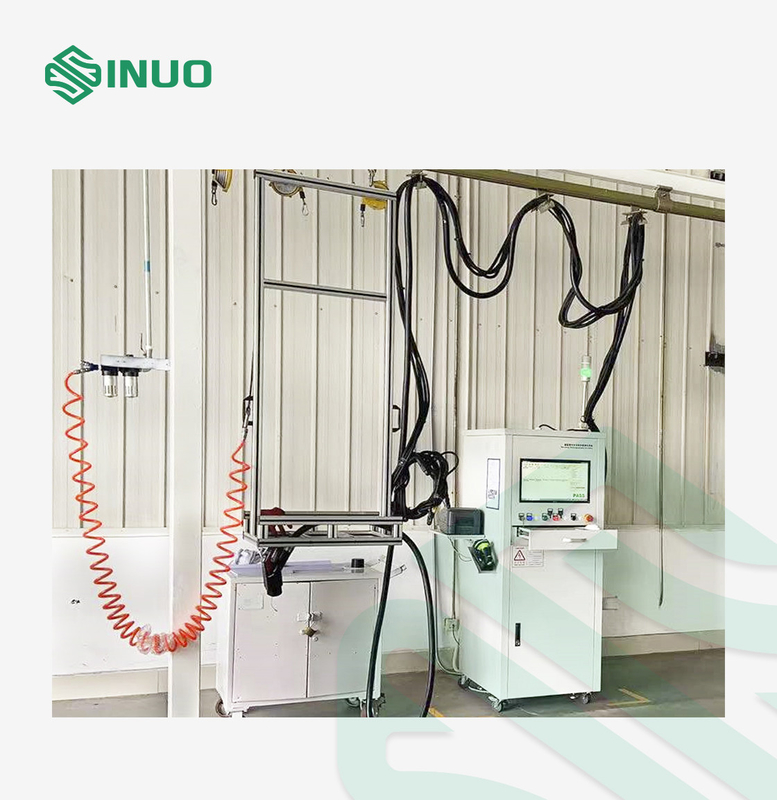

Xe điện Sạc chậm và nhanh Thiết bị kiểm tra an toàn điện
Tổng quan về thiết bị
Hệ thống kiểm tra an toàn điện toàn diện cho toàn bộ xe điện bao gồm các nội dung kiểm tra sau:
1. Kiểm tra xe
2. Kiểm tra các thành phần
3. Khả năng cân bằng
4. Pin nguồn REESS
Kiểm tra xe:
1. Cổng sạc nhanh: Điện áp chịu đựng DC, điện trở cách điện, nối đất DC (cân bằng điện thế), chức năng sạc nhanh, điện trở cách điện toàn xe, kiểm tra xác nhận cách điện
2. Cổng sạc chậm: Điện áp chịu được AC, điện trở cách điện, nối đất AC, dòng rò, chức năng sạc chậm
Khả năng cân bằng:
1. Điện trở giữa điểm nối đất âm của pin và vỏ PEU
2. Điện trở giữa điểm nối đất âm của pin và vỏ của động cơ truyền động
3. Điện trở giữa điểm nối đất âm của pin và vỏ bộ sạc
4. Điện trở giữa điểm âm đất của pin và PTC
5. Điện trở giữa điểm nối đất âm của ắc quy và vỏ máy nén điều hòa
6. Điện trở giữa điểm nối đất âm của ắc quy và vỏ động cơ lái
7. Điện trở giữa điểm âm đất của pin và vỏ máy bơm không khí
8. Điện trở giữa điểm nối đất âm của pin và vít xiết của nắp pin
| Cân bằng tiềm năng | |
| Phương pháp thử nghiệm / Điện áp đầu ra không tải | Hệ thống bốn dây |
| Điện áp đầu ra không tải | <12V |
| Phạm vi cài đặt hiện tại đầu ra | DC: 1.00 ~ 32.00A, đầu ra dòng điện không đổi có thể điều chỉnh liên tục |
| Đầu ra độ phân giải hiện tại | 0,01A |
| Độ chính xác hiện tại đầu ra | 1,00 ~ 9,99A: ± (1% cài đặt + 0,20A) |
| 10.00 ~ 32.00A: ± (1% cài đặt) | |
| Phạm vi cài đặt điện trở nối đất | Giới hạn trên: 0 ~ 630.0mΩ; |
| Giới hạn dưới: 0 ~ 630.0mΩ;0 = tắt | |
| Phạm vi đo điện trở nối đất | 1.00A≤outpur hiện tại≤10.00A, 0.0 ~ 600.0mΩ |
| 10.00A≤outpur hiện tại≤20.00A, 0.0 ~ 300.0mΩ | |
| 20,00A≤outpur hiện tại≤32,00A, 0,0 ~ 200,0mΩ | |
| Độ phân giải đo điện trở nối đất | 0,1 mΩ / 1 mΩ |
| Dải đo điện áp nối đất | 0 ~ 10V |
| Độ phân giải đo điện áp nối đất | 0,001V |
| Kháng cự bằng không | 0,0 ~ 100,0 mΩ |
| Độ chính xác đo điện áp nối đất | ± (1% giá trị đọc + 3 mΩ) |
| Phạm vi cài đặt thời gian kiểm tra | 0,0, 0,1 ~ 999,9 giây 0,0 = Đầu ra liên tục |
| Kiểm tra độ phân giải cài đặt thời gian | 0,1S |
| Kiểm tra độ chính xác của phạm vi cài đặt thời gian | ± (1% cài đặt + 0,05 giây) |
| Kiểm tra điện trở cách điện | |
| Dòng tải đầu ra định mức | 10VA (1000V / 10mA) 10mA |
| Gợn sóng điện áp đầu ra | Tải điện trở, 1000V / 1mA, <5% |
| Dải cài đặt điện áp đầu ra | DC: 100 ~ 1000V có thể điều chỉnh liên tục |
| Độ phân giải cài đặt điện áp đầu ra | 1V |
| Độ chính xác cài đặt điện áp đầu ra | ± (1% cài đặt + 3V) |
| Phạm vi cài đặt điện trở cách điện | Giới hạn trên: 0,0001 ~ 10GΩ;∞ = không có phán đoán giới hạn trên và giới hạn dưới |
| Giới hạn dưới: 0,0001 ~ 10GΩ; | |
| Dải đo điện trở cách điện | 100 ~ 499V: 0,1MΩ ~ 1000 MΩ |
| 500V ~ 1000V: 1,5MΩ ~ 10000 MΩ | |
| Độ phân giải đo điện trở cách điện | 0,01 MΩ / 0,1 MΩ / 1 MΩ |
| Bồi thường kháng | > 30MΩ |
| Dải đo điện trở cách điện | 0,05 ~ 99,99 ~ 999,9 ~ 3000MΩ |
| Độ chính xác đo điện trở cách điện |
100 ~ 499V: <100 MΩ: ± (5% giá trị đọc + 0,5 MΩ) 100 MΩ ~ 1000 MΩ: ± (10% giá trị đọc + 5 MΩ) |
|
500 ~ 1000V: 1,5 MΩ ~ 100MΩ: ± (2% giá trị đọc + 0,2 MΩ) 100 MΩ ~ 1999 MΩ: ± (5% giá trị đọc + 2 MΩ) 2000 MΩ ~ 10000 MΩ: ± (10% giá trị đọc + 5 MΩ) |
|
| 1000 MΩ ~ 3000 MΩ: ± (5% số đọc + 2 chữ số) | |
| Khoảng cài đặt thời gian trễ | 0,5 ~ 999,9 giây |
| Phạm vi cài đặt thời gian kiểm tra | 0,0, 0,1 ~ 999,9 giây, 0,0 = Đầu ra liên tục |
| Độ phân giải thời gian kiểm tra | 0,1S |
| Kiểm tra độ chính xác cài đặt thời gian | ± (1% cài đặt + 0,05 giây) |
| AC chịu được điện áp | |
| Chịu được kiểu thử nghiệm điện áp | Thử nghiệm điện áp chịu lạnh |
| Tải đầu ra định mức | 200VA (AC: 5000V / 40mA) |
| Tỷ lệ điều chỉnh điện áp đầu ra | <2% (không tải đến đầy tải) |
| Dải cài đặt điện áp đầu ra | AC: 100-5000V; 50Hz / 60Hz |
| Độ phân giải điện áp đầu ra | 1V |
| Độ chính xác điện áp đầu ra | ± (1% giá trị cài đặt + 3V) |
| Phạm vi đo dòng điện sự cố | 0,050 ~ 9,999 ~ 40,00mA |
| Phạm vi cài đặt hiện tại phá vỡ | Giới hạn trên: 0,000-9,999- -40,00mA |
| Giới hạn dưới: 0,000-9,999- -40,00mA 0,000 = close | |
| Độ phân giải đo dòng điện phá vỡ | 0,001mA / 0,01mA |
| Dòng điện bằng không | 0,000-2,000mA |
| Độ chính xác của phép đo dòng điện phá vỡ | ± (1% giá trị đọc + 0,005mA) |
| Tăng thời gian / làm chậm thời gian | 0,0-999,9 giây |
| Phạm vi cài đặt thời gian kiểm tra |
0,0, 0,1-999,9S 0,0 = đầu ra liên tục |
| Độ phân giải thời gian kiểm tra | 0,1S |
| Kiểm tra độ chính xác cài đặt thời gian | ± (0,1% giá trị cài đặt + 0,05 giây) |
| Phát hiện hồ quang | 1-9 bánh răng (9 là độ nhạy cao nhất) |
| Điện áp chịu được DC | |
| Chịu được kiểu thử nghiệm điện áp | Thử nghiệm điện áp chịu lạnh |
| Dải cài đặt điện áp đầu ra | DC: 100-6000V |
| Độ phân giải điện áp đầu ra | 1V |
| Độ chính xác điện áp đầu ra | ± (1% giá trị cài đặt + 5V) |
| Phạm vi cài đặt hiện tại phá vỡ |
Giới hạn trên: 0,000-10,00mA; Giới hạn dưới: 0,000-10,00mA, 0 = tắt |
| Phạm vi đo dòng điện sự cố | 0,010-10,00mA |
| Độ phân giải đo lường hiện tại phá vỡ | 0,001mA / 0,01mA |
| Dòng điện bằng không | 0-2 000mA |
| Độ chính xác của phép đo dòng điện phá vỡ | ± (1% giá trị đọc + 5 chữ số) |
| Tăng thời gian / làm chậm thời gian | 0,0-999,9 giây |
| Phạm vi cài đặt thời gian kiểm tra |
0,0-999,9S 0,0 = đầu ra liên tục |
| Độ phân giải thời gian kiểm tra | 0,1S |
| Kiểm tra độ chính xác cài đặt thời gian | ± (0,1% giá trị cài đặt + 0,05 giây) |
| Phát hiện hồ quang | 1-9 bánh răng (9 là độ nhạy cao nhất) |
| Rò rỉ hiện tại | |
| Dải công suất tải định mức | Được xác định bằng công suất của máy biến áp cách ly / nguồn cung cấp điện tần số biến đổi tích hợp |
| Cài đặt loại rò rỉ | Một pha: rò rỉ tĩnh, rò rỉ động |
| Tỷ lệ điện áp đầu ra |
1.10 lần điện áp đầu vào (đầu ra bằng biến áp cách ly) / điện áp đặt tùy ý (đầu ra bằng nguồn điện tần số thay đổi)
|
| Dải cài đặt điện áp đầu ra | AC: 0.0-300.0V |
| Dải đo cài đặt điện áp đầu ra | AC: 5.0-300.0V |
| Độ phân giải đo điện áp đầu ra | 0,1V |
| Độ chính xác đo điện áp đầu ra | ± (1,5% giá trị đọc + 3V) |
| Trở kháng hiện tại rò rỉ | |
| Rò rỉ phạm vi cài đặt hiện tại |
Giới hạn trên: 0,000-5,000mA; Giới hạn dưới: 0,000-5,000mA 0,000 = tắt |
| Phạm vi đo lường hiện tại rò rỉ | Phạm vi kiểm tra hiện tại là 0,050-5,000mA |
| Độ phân giải đo lường hiện tại rò rỉ | 0,001mA |
| Dòng điện bằng không | 0,000-2,000mA |
| Độ chính xác đo lường hiện tại rò rỉ | ± (1,5% giá trị đọc + 0,005mA) |
| Phạm vi cài đặt thời gian kiểm tra |
0,0, 0,5-999,9S 0,0 = đầu ra liên tục |
| Độ phân giải thời gian kiểm tra | 0,1S |
| Kiểm tra độ chính xác cài đặt thời gian | ± (0,1% giá trị cài đặt + 0,05 giây) |
| Chức năng sạc chậm | |
| Dải cài đặt điện áp đầu ra | AC: 0.0-300.0V |
| Dải đo điện áp đầu ra | AC: 5.0 ~ 300.0V |
| Độ phân giải điện áp đầu ra | 0,1V |
| Độ chính xác đo điện áp đầu ra | ± (0,25% giá trị đọc + 0,25% dải đo) |
| Phạm vi cài đặt hiện tại sạc |
6.000-63.00A (nghĩa là, giới hạn trên của dòng điện) Lưu ý: Không thể đặt giới hạn dưới của dòng điện, nó được cố định thành 0 |
| Đo dải cài đặt hiện tại | Giới hạn trên và giới hạn dưới: 0,000-9,999-75,00A |
| Phạm vi đo hiện tại | 0,050 ~ 9,999 ~ 75,00A |
| Độ phân giải đo hiện tại | 0,001A / 0,01A |
| Độ chính xác đo hiện tại | ± (0,25% giá trị đọc + 0,25% dải đo) |
| Dải đo hệ số công suất | 0,100 ~ 1.000 |
| Độ phân giải đo hệ số công suất | 0,001 |
| Phạm vi cài đặt giới hạn trên của hệ số công suất | 0,000 ~ 1,000 |
| Phạm vi cài đặt giới hạn dưới của hệ số công suất | 0,000 ~ 1,000 |
| Độ chính xác đo hệ số công suất | ± (0,5% giá trị đọc + 0,01) |
| Thời gian trì hoãn | 0,2 ~ 999,9S |
| Phạm vi cài đặt thời gian kiểm tra |
0,0, 0,1-999,9S 0,0 = đầu ra liên tục |
| Độ phân giải thời gian kiểm tra | 0,1S |
| Thời gian kiểm tra độ chính xác | ± (0,1% giá trị cài đặt + 0,05 giây) |
| Kiểm tra sạc chậm điện áp thấp | |
| Dải công suất tải định mức | Được xác định bằng công suất của máy biến áp cách ly / nguồn cung cấp điện tần số biến đổi tích hợp |
| Tỷ lệ điện áp đầu ra |
0,85 lần điện áp đầu vào (đầu ra bằng biến áp cách ly) / điện áp đặt tùy ý (đầu ra bằng nguồn điện tần số thay đổi)
|
| Dải cài đặt điện áp đầu ra | AC: 0.0-300.0V |
| Dải đo điện áp đầu ra | AC: 5.0 ~ 300.0V |
| Độ phân giải điện áp đầu ra | 0,1V |
| Độ chính xác đo điện áp đầu ra | ± (0,25% giá trị đọc + 0,25% dải đo) |
| Phạm vi cài đặt hiện tại sạc |
6.000-63.00A (nghĩa là, giới hạn trên của dòng điện) Lưu ý: Không thể đặt giới hạn dưới của dòng điện, nó được cố định thành 0 |
| Thời gian trì hoãn | 0,2 ~ 999,9S |
| Phạm vi cài đặt thời gian kiểm tra |
0,0, 0,1-999,9S 0,0 = đầu ra liên tục |
| Độ phân giải thời gian kiểm tra | 0,1S |
| Thời gian kiểm tra độ chính xác | ± (0,1% giá trị cài đặt + 0,05 giây) |
| FastChức năng tính phí | |
| Đo toàn diện điện áp đầu ra sạc | DC: 200.0-500.0V |
| Đo lường toàn diện dòng điện đầu ra sạc | ≤50A |
| Giải quyết phí | 0,01KW.h |
| SOC | 0 ~ 100% |
| Phạm vi cài đặt nhiệt độ phích cắm | 0 ~ 100 ° C |
| Độ phân giải nhiệt độ phích cắm | 1 ° C |
| Phạm vi đo nhiệt độ pin | 0 ~ 150 ° C |
| Phạm vi cài đặt thời gian kiểm tra |
0,0, 0,1-999,9 phút 0,0 = đầu ra liên tục |
| Độ phân giải thời gian kiểm tra | 0,1 phút |
| Thời gian kiểm tra độ chính xác | ± (0,1% giá trị cài đặt + 0,05 phút) |
| Bgói attery /Kiểm tra cách điện toàn bộ xe | |
| Phạm vi cài đặt điện trở cách điện |
Giới hạn trên 0,00-100,0MΩ 0 = đóng, giới hạn dưới 0,00- 100 00MΩ |
| Phạm vi đo điện trở cách điện | 0,20- 100,00MΩ |
| Độ phân giải đo điện trở cách điện | 0,01 MΩ |
| Độ chính xác của phép đo điện trở cách điện | ± (5% giá trị đọc + 0,03% dải đo) |
| Phạm vi cài đặt thời gian kiểm tra | 4.0 ~ 999.9S |
| Độ phân giải thời gian kiểm tra | 0,1S |
| Kiểm tra độ chính xác cài đặt thời gian | ± (0,1% giá trị cài đặt + 0,05 giây) |
Hỏi & Đáp
Q: Đối với đơn vị kiểm tra xe là gì:

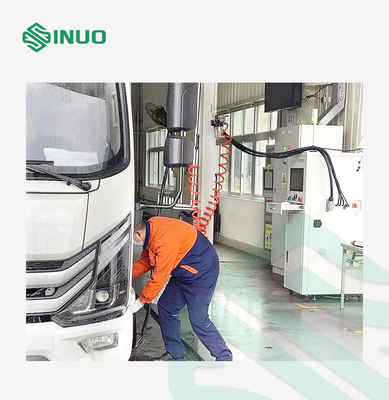

A: Toàn bộ quá trình kiểm tra xe chủ yếu thông qua súng sạc sạc chậm và súng sạc sạc nhanh đến ổ cắm sạc sạc chậm, ổ cắm sạc sạc nhanh và bộ sạc xe được kết nối, pin nguồn và các bộ phận khác của giao diện kiểm tra an toàn, các hạng mục kiểm tra chính có sẵn điện áp chịu đựng DC, điện trở cách điện, điện trở nối đất, dòng rò (cổng sạc chậm);mục đích chính là để phát hiện hoạt động an toàn của ổ cắm sạc và giao diện của bộ phận được kết nối với nó;xe cần được tắt nguồn trong quá trình thử nghiệm để đảm bảo rằng tất cả nguồn điện và thiết bị điện tử trên xe. Công tắc ở trạng thái không hoạt động.
1.Phát hiện chức năng sạc chậm
Chức năng phát hiện sạc chậm là để phát hiện hiệu suất sạc chậm của các phương tiện sử dụng năng lượng mới.Người thử nghiệm sạc các phương tiện năng lượng mới thông qua giao diện sạc chậm để phát hiện trạng thái sạc của xe, bao gồm xác nhận kết nối trong quá trình sạc AC, sẵn sàng sạc, giai đoạn khởi động và sạc, kết thúc quá trình sạc bình thường, thay đổi chu kỳ nhiệm vụ PWM và kiểm tra dòng điện.
Ngoài chức năng xác nhận kết nối sạc, bộ kiểm tra an ninh còn bổ sung thêm chức năng xác nhận kết nối giữa súng sạc và ổ cắm sạc của vật phẩm kiểm tra điện áp cao.Khi súng sạc được cắm vào ổ cắm thử xe, đầu tiên nhân viên kiểm tra an ninh sẽ xác nhận xem kết nối có bình thường hay không.Phát hiện áp suất cao.
Giao diện kiểm tra phần mềm máy tính trên
2.Kiểm tra chức năng sạc nhanh
Kiểm tra chức năng sạc nhanh là để phát hiện hiệu suất sạc nhanh của các phương tiện sử dụng năng lượng mới.Người thử nghiệm sạc xe năng lượng mới thông qua giao diện sạc nhanh để phát hiện trạng thái sạc của xe, bao gồm giai đoạn tự kiểm tra, giai đoạn sẵn sàng sạc và giai đoạn sạc trong quá trình sạc DC., Kết thúc sạc bình thường, phát hiện thời gian thực các thông số sạc (bao gồm điện áp, dòng điện, dung lượng sạc, SOC, thay đổi nhiệt độ pin, v.v.) thông qua giao tiếp CAN và các thử nghiệm khác.
Ngoài chức năng xác nhận kết nối sạc, bộ kiểm tra an ninh còn bổ sung thêm chức năng xác nhận kết nối giữa súng sạc và ổ cắm sạc của vật phẩm kiểm tra điện áp cao.Khi súng sạc được cắm vào ổ cắm thử xe, đầu tiên nhân viên kiểm tra an ninh sẽ xác nhận xem kết nối có bình thường hay không.Phát hiện điện áp cao.
