| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN886-18m³ |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 10 bộ / tháng |

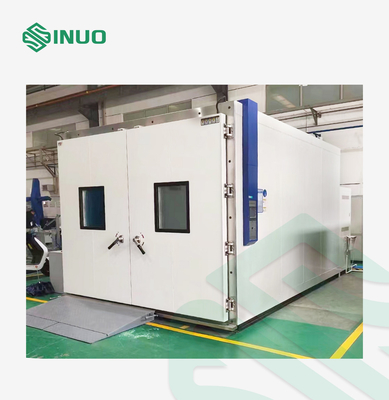

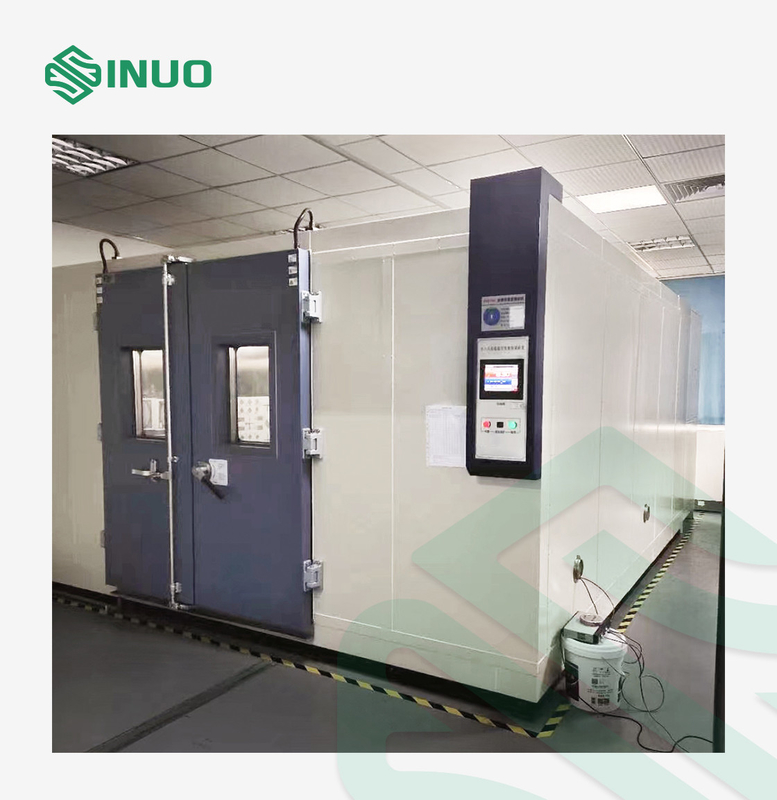

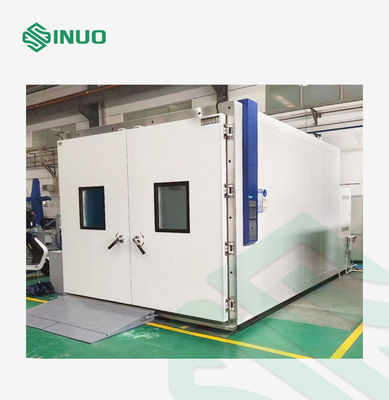

18m³ Đi bộ trong khí hậu nhiệt độ cao và thấpBuồng dành cho xe điện EVSE
Các tiêu chuẩn và điều khoản tuân thủ
IEC60068-2-1: 2007 “Thử nghiệm Môi trường-Phần 2-1: Thử nghiệm-Thử nghiệm A: Lạnh, IDT”
IEC60068-2-2: 2007 “Thử nghiệm môi trường-Phần 2-1: Thử nghiệm- Thử nghiệm B-Nhiệt khô, IDT”
IEC60068-2-30: 2005 “Thử nghiệm Môi trường-Phần 2-30: Thử nghiệm-Thử nghiệm Db: Nhiệt độ ẩm, theo chu kỳ (chu kỳ 12h + 12h), IDT”
IEC60068-2-78: 2012 “Thử nghiệm môi trường-Phần 2-78: Thử nghiệm-Cabin thử nghiệm: Nhiệt ẩm, trạng thái ổn định, IDT”
Và được yêu cầu bởiIEC / CDV 61851-1 "Hệ thống nạp dẫn điện trên xe điện - Phần 1: Yêu cầu chung"khoản 12.9 và 12.10.
Tổng quan về thiết bị
Các ứng dụng:Nó được sử dụng để kiểm tra nhiệt độ cao và thấp và nhiệt độ ẩm trên thợ điện, điện tử, máy móc và các bộ phận lớn, bán thành phẩm và thành phẩm.Quy trình kiểm tra chất lượng và độ tin cậy của sản phẩm, bộ phận, v.v. trong điều kiện nhiệt độ và độ ẩm mô phỏng.
Nguyên tắc kiểm tra:Hệ thống sưởi, tạo ẩm và làm lạnh được sử dụng để kiểm soát và thay đổi nhiệt độ và độ ẩm môi trường xung quanh trong buồng, mô phỏng nhiệt độ / độ ẩm xung quanh và các quy trình luân phiên theo yêu cầu của thử nghiệm.
Kết cấu:Áp dụng cấu trúc buồng kín.
Các thông số kỹ thuật
| Kiểm soát & Vận hành | Hệ thống điều khiển thông minh PLC và màn hình cảm ứng | |
| Kích thước bên trong buồng |
18m3: WDH = 3 × 2 × 3m Có thể được tùy chỉnh |
|
| Phạm vi nhiệt độ |
-40 ° C ~ 120 ° C |
|
| Đồng nhất nhiệt độ | ≦ ± 2.0 ℃ | |
| Độ phân giải nhiệt độ | ± 0,01 ℃ | |
| Biến động nhiệt độ | ± 2 ℃ | |
| Phạm vi độ ẩm | 30% 〜98% RH | |
| Độ ẩm đồng nhất |
<75% RH: ± 3% RH > 75% RH: ± 5% RH |
|
| Độ nóng | RT ～ 120 ℃ ≤90 phút | |
| Tỷ lệ làm mát | RT ～ -40 ℃ ≤130 phút | |
| Biểu tượng phạm vi nhiệt độ và độ ẩm | |
|
| Thành phần chính của hệ thống | ||
| Thân buồng | Khoang bên trong được làm bằng thép tấm không gỉ SUS304 #, hình tròn, nhẵn, dễ vệ sinh | |
| Khoang bên ngoài được làm bằng thép tấm nóng và lạnh tiên tiến, sơn phủ nano không tĩnh điện | ||
| Lỗ dẫn: các khoang bên trong và bên ngoài được trang bị lỗ luồn dây có nút cao su | ||
| Vật liệu cách nhiệt: bọt polyurethane | ||
| Cửa sổ quan sát: cửa kính cường lực chống cháy nổ hai lớp | ||
| Hệ thống nhiệt | Phương pháp sưởi ấm: sưởi ấm bằng điện | |
| Lò sưởi điện dây niken-crom chất lượng cao, điều khiển không tiếp xúc (SSR) | ||
| Hệ thống tạo ẩm | Phương pháp tạo ẩm: cấu trúc làm ẩm bên ngoài | |
| Hệ thống làm mát | Máy nén bán kín Bock của Đức hoặc máy nén bán gọn BITZER của Đức | |
| Môi chất làm lạnh không chứa flo thân thiện với môi trường R404A R23, phù hợp với các quy định về môi trường, an toàn và không độc hại. | ||
| Vỏ và ống ngưng tụ (làm mát bằng nước). | ||
| Loại vây hiệu suất cao tự động điều chỉnh khả năng chịu tải, sử dụng lâu dài trong điều kiện nhiệt độ thấp và độ ẩm cao mà không bị đóng băng. | ||
| Hệ thống điều khiển | Màn hình cảm ứng: Bộ điều khiển nhiệt độ và độ ẩm có thể lập trình Weinview (màn hình cảm ứng màu trung thực 7 inch 16-bit) | |
| Kiểm soát nhiệt độ: Tự điều chỉnh PID, sử dụng cảm biến điện trở platinum Class A PT100 | ||
|
Chức năng: kiểm tra giá trị cố định và kiểm tra chương trình Kiểm tra giá trị cố định: Khi môi trường kiểm tra chỉ yêu cầu một nhiệt độ và độ ẩm duy nhất, chọn chế độ này để đặt nhiệt độ, độ ẩm và thời gian chạy yêu cầu. Kiểm tra chương trình: Khi môi trường kiểm tra yêu cầu nhiều nhiệt độ và độ ẩm, hãy chọn chế độ này để cài đặt nhiệt độ, độ ẩm và thời gian chạy của từng chương trình.Người dùng có thể thiết lập trình tự chạy chương trình.Nhóm chương trình lên đến 100 nhóm. |
||
| Lưu trữ dữ liệu | Với giao diện đường cong nhiệt độ và độ ẩm, với giao diện R232 tiêu chuẩn hoặc giao diện truyền thông đĩa U, dữ liệu có thể được tải xuống và có thể ghi lại các quá trình và thay đổi dữ liệu. | |
| Sự bảo vệ an toàn | Chức năng bộ nhớ ngắt nguồn, bảo vệ thứ tự pha, bảo vệ rò rỉ, bảo vệ quá nhiệt, bảo vệ quá tải máy nén, cảnh báo thiếu nước, bảo vệ bất thường | |
| Thiết bị Bảo vệ An toàn | Công tắc bảo vệ quá nhiệt bằng máy sưởi, bộ ngắt mạch quá dòng của máy sưởi, quạt tuần hoàn bảo vệ quá tải quá tải | |
| Công tắc bảo vệ điện áp cao máy nén, công tắc bảo vệ quá nhiệt máy nén, công tắc bảo vệ quá dòng máy nén | ||
| Bộ ngắt mạch pha ngược, công tắc không cầu chì, bộ điều khiển nguồn chất lỏng cổng không qua cổng | ||
| Chỉ báo cảnh báo | Khi sự bảo vệ trên xảy ra, thiết bị ngừng chạy, cảnh báo bằng âm thanh và hình ảnh được phát ra và vị trí lỗi được hiển thị trên đồng hồ. | |
