Thiết bị thử nghiệm xe điện Phòng thử bụi lớn cho phụ tùng phụ tùng ô tô

Phòng bụi lớn choXe điệnPhụ tùng

Tổng quan hệ thống

Phòng bụi lớn phù hợp để kiểm tra khả năng chống cát và bụi của các sản phẩm điện và điện tử, phụ tùng và niêm phong xe hơi và xe máy,Máy biến đổi ESS vvĐể phát hiện việc sử dụng, lưu trữ, vận chuyển hiệu suất của các sản phẩm điện và điện tử, ô tô và xe máy phụ tùng và niêm phong dưới môi trường cát và bụi.

Thiết bị thử nghiệm sử dụng hệ thống điều khiển PLC thông minh và nhân bản, bên trong thiết bị thử nghiệm được làm bằng thép không gỉ SUS304 chất lượng cao, thân buồng được làm bằng thép không gỉ.Và nó cũng có cửa sổ quan sát lớn trên cửa.Bảo vệ an ninh rất tốt.

Phòng kiểm tra cát và bụi được thiết kế và sản xuất theo IEC60529 hình 2, và được yêu cầu bởi nhiều tiêu chuẩn như IEC 61851, IEC 62196, IEC 62752 v.v.

Các thông số kỹ thuật

1Cấu trúc thiết bị và kỹ thuật:

Kích thước của buồng bên trong (mm): 2500 × 4500 × 3500 (Chiều sâu × Chiều rộng × Chiều cao)
Kích thước bên ngoài (mm): 3700×5200×4700 (Chiều sâu × Chiều rộng × Chiều cao)

Cổng: 2800mm × 2000mm, cửa mở đôi (với cửa sổ quan sát trên mỗi cửa). Có một đường ray để vận chuyển mẫu và có thể chịu được 3 tấn mẫu.
Kích thước cửa đơn (mm): 1000X2800

Phạm vi nhiệt độ: RT+10°C60°C (hệ thống sưởi ấm và nướng bụi)

Phạm vi độ ẩm: ≤85%RH

Tốc độ luồng không khí: không quá 2m/s

Nồng độ bụi: 2-4kg/m3

Thông số kỹ thuật bụi: Khô bột talc có thể đi qua lỗ vuông với sàng 75um và đường kính 50um dây

Thời gian rung động bụi: 1S-999H điều chỉnh

Thời gian thổi bụi: 1S-999H điều chỉnh

Khử ẩm bụi: khử ẩm bằng sưởi ấm điện

Sự khác biệt áp suất của sản phẩm thử nghiệm: A: 1,98KPa dưới áp suất khí quyển hoặc B: không có sự khác biệt áp suất

Được trang bị hệ thống đo bơm và hiển thị cho thử nghiệm hạ khí số

Chế độ hoạt động: chế độ chương trình, chế độ giá trị cố định

Hệ thống điều khiển: màn hình cảm ứng LCD màn hình lớn nhúng

Lưu trữ và in dữ liệu

lỗ chì: φ100 mm; với nút niêm phong

Lớp lót phòng: sử dụng thép không gỉ gương sus304 nhập khẩu

Cơ thể buồng được làm bằng thép không gỉ

Bảo vệ an toàn: báo động quá tải của quạt, mất điện pha, bảo vệ trình tự pha; tắt tự động và ngắt nguồn cung cấp điện trong trường hợp tai nạn

Khi không có tải, phải có hệ thống phát hiện nhiệt độ và độ ẩm với chức năng hiển thị

2Bột talk nên được lọc qua một lưới kim loại.Độ kính dây là 50μm và kích thước lưới là 75μm. Lượng bột talc là 2kg trên mỗi mét khối của buồng thử nghiệm, và số lần sử dụng không được vượt quá 20 lần.Hệ thống có thể duy trì một mật độ đồng đều của bụi treo trong buồng thử nghiệm.

3Vỏ của đối tượng được đặt trong buồng thử nghiệm.Áp suất trong vỏ nên được giữ dưới áp suất khí quyển bằng máy bơm chân không.Áp suất không khí trong buồng thử cũng có thể được thay đổi để đạt được thay đổi định kỳ của áp suất trong buồng thử.

4Mục đích của thử nghiệm là sử dụng sự khác biệt áp suất để hút không khí trong buồng vào thiết bị.Khối lượng bơm là 80 lần khối lượng của vỏ DUT, và tốc độ bơm không vượt quá 60 lần khối lượng vỏ mỗi giờ..

5Các thiết bị có một thiết bị dừng khẩn cấp để đảm bảo an toàn khi thử nghiệm là bất thường.

6. Nắp (cửa) của buồng thử kín được niêm phong một cách đáng tin cậy. Bức tường bên trong của buồng thử được làm bằng vật liệu dẫn điện và nối đất để tránh tích tụ điện tĩnh.

7Hệ thống có chức năng thu hồi bụi và xử lý sau khi thử nghiệm.

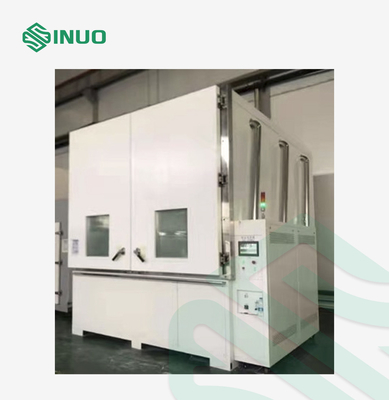

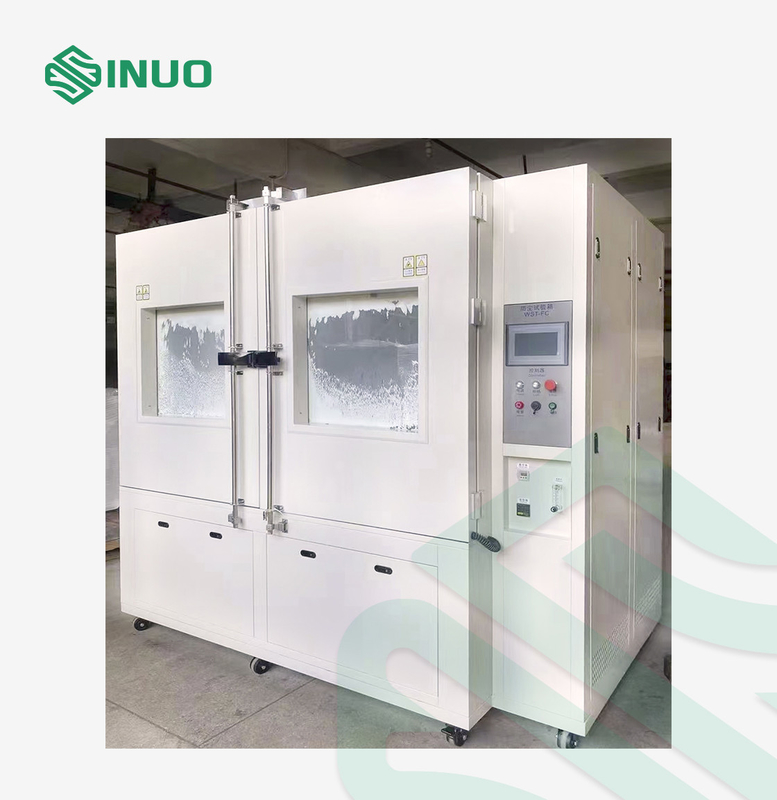

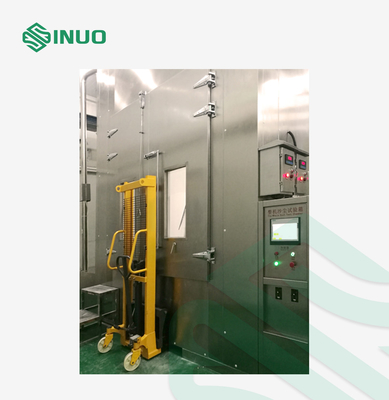

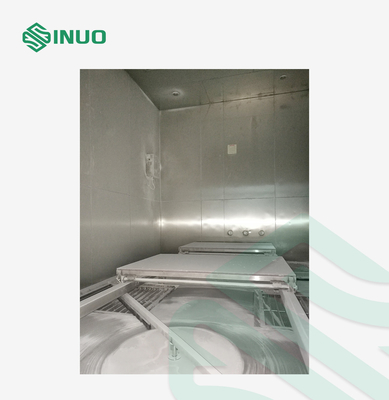

Cdanh sách hình ảnh
