| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNQC1001-11M |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 1 bộ / tháng |

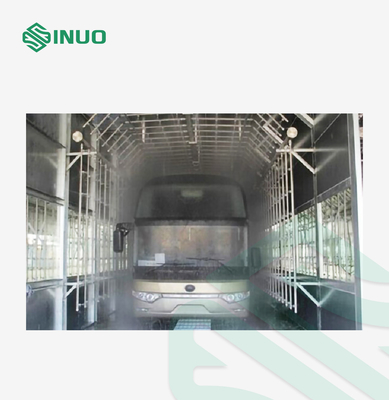

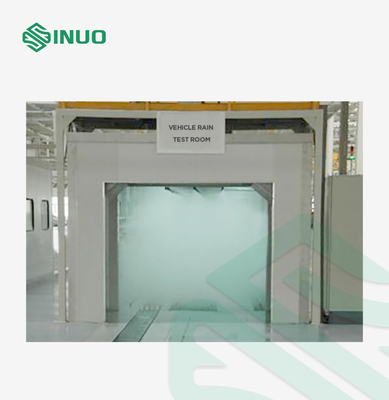

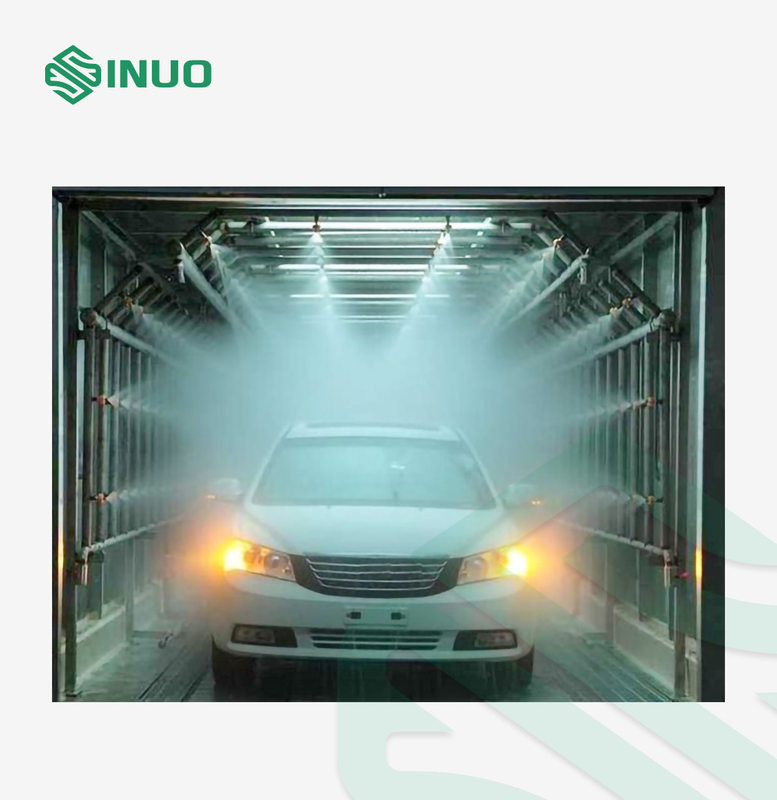

Thiết bị kiểm tra xe điện Phòng kiểm tra hiệu suất chống mưa cho ô tô
Tổng quan về thiết bị
Hệ thống kiểm tra này chủ yếu được sử dụng để đánh giá xem vỏ/vòng đệm của sản phẩm điện và điện tử có thể đảm bảo hoạt động tốt và trạng thái kỹ thuật của thiết bị và linh kiện sau hoặc trong quá trình kiểm tra dưới trời mưa hay không.Đồng thời, sản phẩm có thể bị ảnh hưởng do ngâm nước trong quá trình vận chuyển hoặc sử dụng, hệ thống thử nghiệm này cung cấp cơ sở tham chiếu cho các tiêu chuẩn kỹ thuật của sản phẩm.
Nó được sử dụng để kiểm tra việc lắp đặt cửa sổ và cửa sổ trời, xe quân sự, ô tô, xe nông nghiệp, xem mái nhà và các mặt có thể chịu được mưa phun hay không, hiệu suất bịt kín có đáng tin cậy hay không và phương pháp lắp đặt có đúng không.
Nó phù hợp để kiểm tra hiệu suất chống thấm nước và niêm phong của xe cơ giới ngoài trời.Thông qua hệ thống kiểm tra mưa, các điều kiện của phòng kiểm tra mưa tương tự như trạng thái tự nhiên bên ngoài, để xác nhận trạng thái bịt kín nước của xe và cải thiện cấu trúc của các bộ phận có thể bị rò rỉ.
Các thông số kỹ thuật
| cường độ mưa | Phía trước xe (12±1) mm/phút;bên xe, phía sau và phía trên (8±1) mm/phút |
| áp suất phun | 150kPa±10kPa |
| thời gian mưa | 15 phút trở lên, có thể được đặt |
| Thời gian đặt trước mưa | 1~9999H59M59S, có thể cài đặt |
| Máy đo áp suất | Một đồng hồ đo áp suất được lắp đặt ở đầu ra của ống nhánh của máy bơm và áp suất được điều chỉnh bằng một van |
| lưu lượng kế | Lắp đồng hồ đo lưu lượng ở đầu ra của ống nhánh từ máy bơm nước |
| Kích thước tối đa của xe | 10x3.5x3.5m (LxWxH), có thể tùy chỉnh |
| Kích thước khung bên trong của phòng thử mưa | 11.4x4.9x4.5m (LxWxH), có thể tùy chỉnh |
| Kích thước bên ngoài của khung phòng thử mưa | Khoảng 11.6x5.3x4.9m (LxWxH) |
Giới thiệu hệ thống phun nước
| hệ thống phun nước | Các thiết bị tạo mưa chủ yếu bao gồm: máy bơm nước, van điều chỉnh áp suất, đồng hồ đo áp suất nước, đường ống chính, vòi phun nước (khoảng cách trái phải, lên xuống là 400mm, đáy của bề mặt phun bên là 400mm so với mặt đất) |
| đường ống |
1. Đường ống chính: Tất cả các ống phun đều được làm bằng ống thép không gỉ 304#;đường kính trong của ống hút máy bơm nước là 150mm, đỉnh của đường ống chính cấp nước của máy bơm nước là 100mm và đường kính ống chính của nguồn cấp nước ở cả hai bên từ đầu ra của máy bơm đến đáy của lưu lượng kế là 100mm đường kính trong.
2. Đường ống phụ: Ống inox 304# dùng làm nhánh phun, đường kính ống là 32mm |
| vòi phun |
1. Vòi phun sử dụng vòi phun vật liệu PP.Trạng thái phun là hình nón đặc, góc phun nước là 60°, vòi trên cùng thẳng đứng với mặt phẳng nằm ngang và thiết kế vòi phù hợp với tiêu chuẩn quốc gia.Các vòi nằm trong một mảng vuông và không có vùng trống trong khu vực phun.Đầu phun có thể điều chỉnh phù hợp theo góc phun.Theo cơ sở thiết kế, bốn mặt của vòi phun nước được bố trí trong phòng tắm, khoảng cách ngang và dọc của vòi là 400mm.
2. Khoảng cách giữa vòi phun và bề mặt ngoài của xe: 0,7 ± 0,2m
3. Trục của vòi trên cùng vuông góc với mặt phẳng nằm ngang và trục của vòi bên vuông góc với mặt phẳng đối xứng dọc của xe.
4. Vòi phun và ghế bi được kết nối bằng ren, và máy ghế bi được dán trên đường ống nước, thuận tiện cho việc thay thế và làm sạch các tạp chất bị tắc. |
| thông số kỹ thuật vòi phun |
1. Trạng thái phun của vòi là cột nước hình nón đặc và khẩu độ vòi là 2,5 mm-3 mm
2. Chất liệu: Chất liệu PP
3. Model: loại bóng có thể điều chỉnh
4. Góc mở rộng vòi phun: 60 ± 5° |
| Phạm vi điều chỉnh hướng phun (tư thế vòi phun) |
1. Trước và sau: vòi phun song song với xe
2. Trái và phải: Vòi phun song song với xe
3. Lên (trần): Vòi phun song song với xe |
| Hệ thống tuần hoàn nước |
1. Vui lòng chuẩn bị trước bể lắng và bể lọc;
2. Vui lòng chuẩn bị trước đường ống nước và đường ống
3. Kích thước bể lắng: L2000xW2000xD2000mm (kích thước bể được thiết kế theo kích thước của xe)
4. Kích thước bể lọc là L2000xW2000x1500mm (bể lọc phải có lưới lọc)
5. Kích thước hồ nước trong: L2000xW2000xD1200mm (có lọc)
6. Lưu ý: Người dùng nên hoàn thiện lớp sơn chống thấm cùng nhau khi thi công công trình dân dụng. |
| Nguồn cấp | Cần có AC380V±10%, 50Hz, ba pha năm dây và công tắc nguồn không khí có thiết bị chống rò rỉ |
| Sử dụng môi trường | Nhiệt độ: 5℃~45℃, Độ ẩm tương đối: ≤85%RH |
| Nhận xét |
1. Người mua chịu trách nhiệm về nền móng, hồ bơi, hệ thống thoát nước, cấp điện, nguồn nước và các cơ sở khác, và nhà cung cấp hỗ trợ thiết kế;
2. Nhà cung cấp chịu trách nhiệm về cơ cấu tổ chức, thiết bị phun nước, hệ thống tuần hoàn nước, hệ thống điều khiển, v.v. |
| Phòng điều khiển | Nó được sử dụng để làm một phòng riêng bên cạnh phòng thử mưa để đặt tủ điều khiển điện, máy bơm nước, đồng hồ đo lưu lượng và áp suất nước tổng;phòng điều khiển phải có cửa kính H100xW2000mm |
Hỏi & Đáp
Q: Làm thế nào về vòi phun?
MỘT: 1. Vòi phun sử dụng vòi phun vật liệu PP.Trạng thái phun là hình nón đặc, góc phun nước là 60°, vòi trên cùng thẳng đứng với mặt phẳng nằm ngang và thiết kế vòi phù hợp với tiêu chuẩn quốc gia.Các vòi nằm trong một mảng vuông và không có vùng trống trong khu vực phun.Đầu phun có thể điều chỉnh phù hợp theo góc phun.Theo cơ sở thiết kế, bốn mặt của vòi phun nước được bố trí trong phòng tắm, khoảng cách ngang và dọc của vòi là 400mm.
2. Khoảng cách giữa vòi phun và bề mặt ngoài của xe: 0,7 ± 0,2m
3. Trục của vòi trên cùng vuông góc với mặt phẳng nằm ngang và trục của vòi bên vuông góc với mặt phẳng đối xứng dọc của xe.
4. Vòi phun và ghế bi được kết nối bằng ren, và máy ghế bi được dán trên đường ống nước, thuận tiện cho việc thay thế và làm sạch các tạp chất bị tắc.
