Phòng thử nghiệm phun mưa cửa sổ trời ô tô Thiết bị thử nghiệm xe điện EV

Phòng thử nghiệm phun mưa cửa sổ trời ô tô Thiết bị kiểm tra phụ tùng xe điện

Các thông số kỹ thuật

1. Nguồn điện làm việc: AC 380V, 50Hz hoặc phù hợp với yêu cầu nguồn điện cục bộ của khách hàng

2. Diện tích thử nghiệm: 4500mm*3000mm*2200mm(W*D*H)

3. Kích thước bên ngoài: 5000mm*4000mm*3300mm(W*D*H) (phòng chống nước bằng kính cường lực)

4. Tiêu chuẩn áp dụng: GB/T30037-2013, tiêu chuẩn Chery, tiêu chuẩn Volkswagen, tiêu chuẩn Mitsubishi, tiêu chuẩn Geely và các yêu cầu kiểm tra chống thấm cửa sổ trời khác

5. Kích thước của đồ gá cố định khuôn ô tô cửa sổ trời: Kích thước kẹp tối đa rộng 2500X4000MM, hành trình điều chỉnh của đồ gá kẹp là 500MM, mâm cặp được thiết kế khớp di động, không xung đột với góc nghiêng của cửa sổ trời.

6. Hành trình có thể điều chỉnh của khung cố định ống phun: 1-500MM (hành trình điều chỉnh lên xuống), hành trình điều chỉnh trước và sau là 1-500MM.

7. Cường độ mưa: Điều chỉnh 30mm/phút-50mm/phút, hoặc điều chỉnh 30-50L/M2/MIN

8. Thời gian mưa: có thể cài đặt 1-9999M;bộ điều khiển có thể được điều chỉnh trong vòng 1 phút đến 24 giờ.

9. Hệ thống điều khiển: Màn hình cảm ứng 10 inch + PLC Siemens, chương trình do Sinuo thiết kế độc lập

Giới thiệu các tính năng cấu trúc

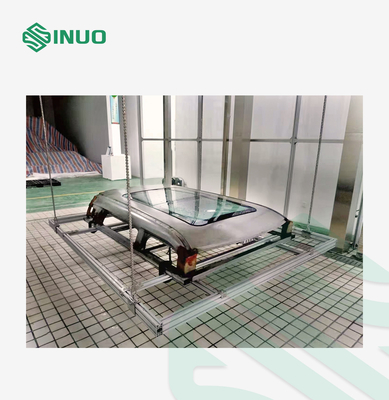

Cơ chế góc kẹp cửa sổ trời

Thông qua điều khiển chương trình màn hình cảm ứng, có thể nhận ra chín trạng thái góc, mặt phẳng, phía trước, phía sau, bên trái, bên phải, phía trước bên trái, phía trước bên phải, phía sau bên trái, phía sau bên phải.

• Nó vuông góc với bề mặt song song của vòi và thời gian phun nước là 10 phút, có thể cài đặt
• Cửa sổ trời nghiêng về phía trước 0-20° (có thể cài đặt) và có thể cài đặt thời gian phun nước trong 10 phút.
• Cửa sổ trời nghiêng về phía sau 0-20° (có thể cài đặt) và thời gian phun nước có thể cài đặt trong 10 phút.
• Cửa sổ trời nghiêng trái 0-20° (có thể cài đặt), thời gian phun nước có thể cài đặt trong 10 phút.
• Cửa sổ trời nghiêng phải 0-20° (có thể cài đặt), thời gian phun nước có thể cài đặt trong 10 phút.
• Cửa sổ trời nghiêng về phía trước bên trái 0-20° (có thể cài đặt) và có thể cài đặt thời gian phun nước trong 10 phút.
• Cửa sổ trời nghiêng về phía sau bên trái 0-20° (có thể cài đặt) và có thể cài đặt thời gian phun nước trong 10 phút.
• Cửa sổ trời nghiêng về phía sau bên phải 0-20° (có thể cài đặt) và có thể cài đặt thời gian phun nước trong 10 phút.
• Cửa sổ trời nghiêng về phía trước bên phải 0-20° (có thể cài đặt), và thời gian phun nước có thể cài đặt trong 10 phút.

Đối với nhữngchín góc xiên, theo tiêu chuẩn thử nghiệm thông thường, thử nghiệm mưa góc song song là hơn 3H và các góc còn lại thường được phun trong 10 phút và mỗi trạng thái được lặp lại 5 lần.Điều này có thể được thiết lập bởi chương trình (thời gian phun nước của mỗi trạng thái và số chu kỳ phun nước ở mỗi trạng thái).Trên màn hình cảm ứng cũng có thể chỉnh sửa và lưu lại các chương trình test của từng doanh nghiệp để lần sau gọi test.

Nguyên tắc cấu trúc hành động

nguyên tắc củacơ cấu nghiêng góc cửa sổ trờilà điều khiển độc lập chuyển động lên và xuống của bốn vít bi hoặc liên kết nhiều vít thông qua bốn động cơ servo Delta để tạo ra các góc nghiêng khác nhau.Đường kính của bốn vít bi là 50MM để đảm bảo đủ khả năng chịu lực và vít bi được sử dụng để đảm bảo độ chính xác của góc nghiêng của cửa sổ trời.

Thanh dẫn hướng kết nối dưới vít bi tạo ra chuyển động thẳng lên và xuống, và vít xoay thanh dẫn hướng để di chuyển theo một đường thẳng.Bốn động cơ servođược lắp đặt phía trên tấm phun, thiết kế này có thể bảo vệ động cơ khỏi tia nước mưa, nhờ đó động cơ có thể được sử dụng lâu hơn.

Nguyên lý nâng hạ và hoạt động trước sau của giá phun

Bốn ốc vít bằng thép không gỉ 304được lắp đặt trên bốn góc của khung cố định ống phun, sau đó được trang bị bộ giảm thanh dẫn hướng để thực hiện hành động tăng và giảm.

Cácmục đíchlà điều chỉnh khoảng cách phun giữa đầu phun và giếng trời để đảm bảo khoảng cách 500MM hoặc hơn.Cácnguyên tắccủa hoạt động phía trước và phía sau cũng sử dụng vít bi và động cơ để điều khiển cấu trúc chuyển động tuyến tính.

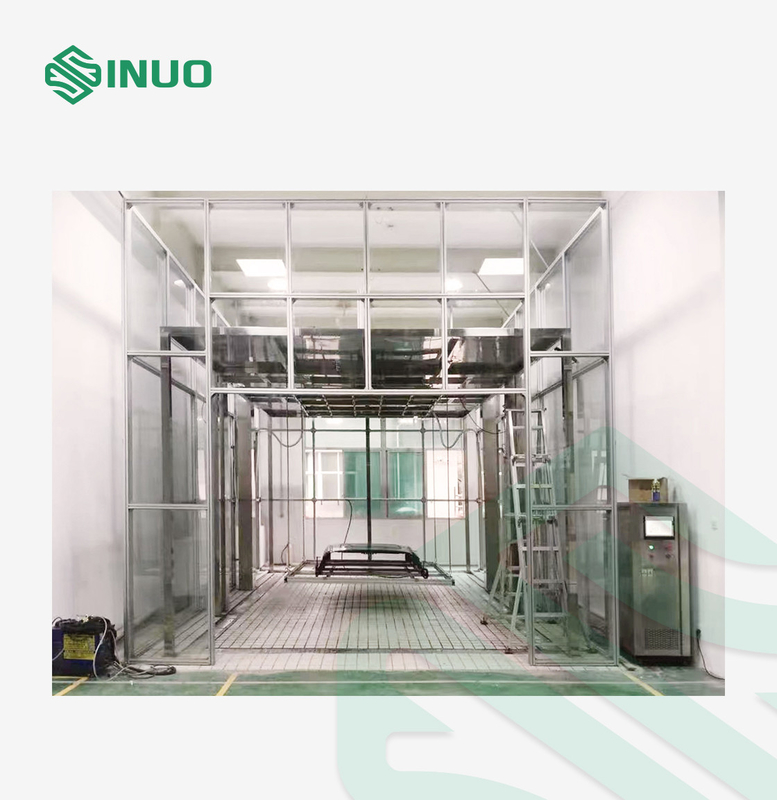

Cấu trúc phòng phun

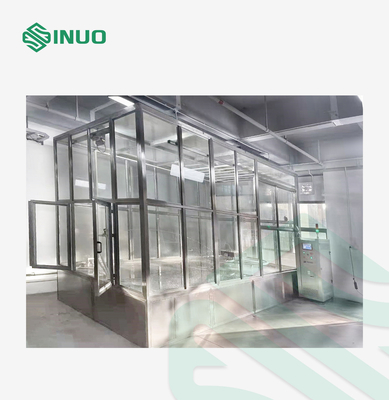

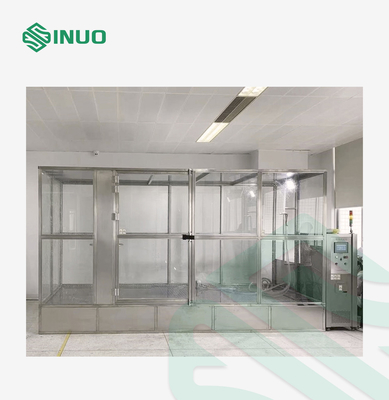

Cấu trúc khung bên ngoài của phòng tắm được lắp đặt vớiHợp kim nhôm 5MM dày 80X40MMvà kính cường lực dày 10MM, và cửa được làm bằng cửa trượt hai bên hợp kim nhôm kính cường lực.

Hệ thống thoát nước ngầm và công trình dân dụng (do bên mua cung cấp)

Có diện tích khoảng 4X5 mét và không gian cao khoảng 5 mét, ngôi nhà kính được trang trí trên cơ sở này.Mặt đất cần được dán bằng gạch chống trượt, và có ít nhất 200MM bê tông ngầm, được sử dụng để cố định khung phun bằng vít nở.

Cácmương thoát nước ngầmlà200MMrộng và sâu 100MM.Cạnh của bồn rửa cách vách kính khoảng 200MM.Bề mặt của bồn rửa được làm bằngthép không gỉ 19X19MM 304chuyền vuông để làm một chiếc hộp nhỏ và đặt nó trên bồn rửa, bằng phẳng với mặt đất.Khi bài trí bồn rửa nên thiết kế nghiêng khoảng 5 độ để nước thoát ra miệng xả nước, không để nước đọng lại trong bồn.Các yêu cầu đối với việc trang trí gạch lát nền là như nhau, không được tạo ra nước đọng.

Hệ thống lọc hồ bơi và hệ thống lọc túi

Hệ thống lọc hồ bơi áp dụng phương pháp lọc lưỡng cực, giai đoạn đầu tiên là bể nước thải và giai đoạn thứ hai là bể nước sạch.Độ sâu của bể nước thải là 1500MM và độ sâu của bể nước trong là 1000MM.

Cácmục đíchcủa thiết kế này làđể lắng đọng các chất ô nhiễm và bùntrong hồ bơi.Khu vực bể chứa nước thải có kích thước 1X1 mét và sâu 1,5 mét, nằm phía saubên phải của vòi hoa sen mưa.Hồ bơi nước sạch có kích thước 1X1 mét sâu 1 mét nằm phía trước bên phải phòng tắm mưa.

Đểgiảm khả năng tắc nghẽn vòi phun, một bộ lọc túi được thêm vào.Sản lượng nước của bể thép không gỉ là 100 tấn mỗi giờ và tiến độ lọc là 100UM.Thiết bị lọc đa cấp chỉ để đảm bảo rằng quá trình phun không bị chặn, không ảnh hưởng đến thời gian thử nghiệm và cải thiện hiệu quả thử nghiệm.

góc phun nước

a) Góc phun nước: song song với mẫu (khoảng cách 500MM)

b) Góc của cột nước của vòi phun: góc hình nón 35°～40°

c) Kệ phun nước: Chín góc điều chỉnh (0-20 độ) mặt phẳng, trước, sau, trái, phải, trước phải, trước trái, sau phải, sau trái.

d) Kích thước khung phun nước: 1,8X1,2 mét, cao 120MM

e) Diện tích phun nước: 2,2X 1,7 mét

Ba vòi (mưa nhẹ, mưa vừa, mưa to)

a) Có thể điều chỉnh khoảng cách giữa vòi phun mưa và thiết bị bằng cách di chuyển

b) Phạm vi điều chỉnh góc vòi phun: 0～30°

c) Ba đường kính vòi: mưa nhẹ sương mù Φ2,5mm, mưa vừa: lỗ thẳng ¢1MM, mưa lớn lỗ thẳng ¢2MM.Khoảng cách vòi phun mưa nhẹ 400X400MM, khoảng cách vòi phun mưa vừa và mưa lớn: 100X100MM

d) Áp suất phun: ≥80-150kPa

e) Độ ồn: ≤80dB

Hệ thống điều khiển
