| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN886-13m³ |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 10 bộ / tháng |

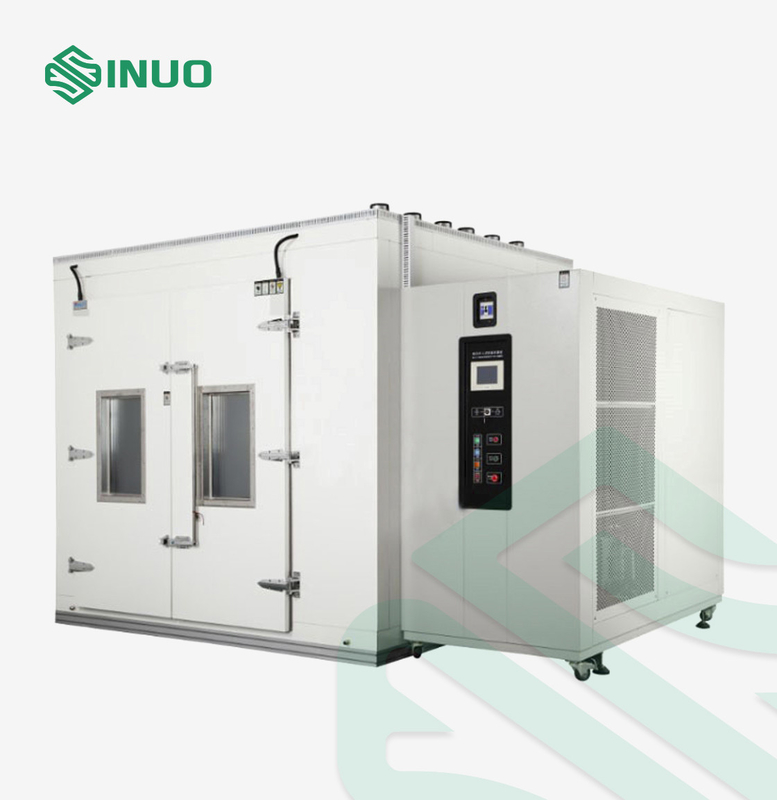

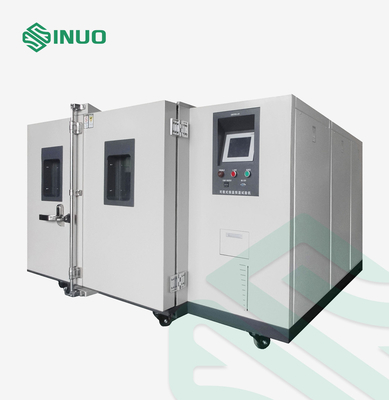

Nhiệt độ không đổi Độ ẩm Phòng thử nghiệm môi trường đi bộ 13m³
Các tiêu chuẩn và điều khoản tuân thủ
IEC60068-2-1: 2007 “Thử nghiệm Môi trường-Phần 2-1: Thử nghiệm-Thử nghiệm A: Lạnh, IDT”
IEC60068-2-2: 2007 “Thử nghiệm môi trường-Phần 2-1: Thử nghiệm- Thử nghiệm B-Nhiệt khô, IDT”
IEC60068-2-30: 2005 “Thử nghiệm Môi trường-Phần 2-30: Thử nghiệm-Thử nghiệm Db: Nhiệt độ ẩm, theo chu kỳ (chu kỳ 12h + 12h), IDT”
IEC60068-2-78: 2012 “Thử nghiệm môi trường-Phần 2-78: Thử nghiệm-Cabin thử nghiệm: Nhiệt ẩm, trạng thái ổn định, IDT”
Các thông số kỹ thuật
| Không. | Dự án | Nội dung |
| Một | Số sản phẩm | SN886C-13m³ |
| B | Thương hiệu sản phẩm | SINUO |
| C | Kích thước bên trong | D2950 x W1750 X H2500 (không có động cơ) mm, Thể tích: 13m³ |
| Kích thước bên ngoài | Phần tủ: khoảng 3500 D × 1950W × 2950H mm | |
| D | Phạm vi nhiệt độ | 0 ℃ ～ + 100 ℃ (có thể điều chỉnh phạm vi) |
| Phạm vi độ ẩm | 20% -98% RH (tham khảo biểu đồ phạm vi có thể kiểm soát nhiệt độ và độ ẩm, không tải nhiệt) |
|
| Nhiệt độ đồng đều | ≤ ± 1,0 ℃ (Khi không tải, giữ khoảng cách 1 mét để đo) | |
| Độ nóng | 0 ℃ ~ 100 ℃, Tốc độ gia nhiệt trung bình trong toàn bộ quá trình ≥3,0 ℃ / phút (không tải) | |
| Tỷ lệ làm mát | RT ~ 0 ℃, Tốc độ gia nhiệt trung bình trong toàn bộ quá trình ≥1,0 ℃ / phút (không tải) | |
| Sự dao động nhiệt độ | ≤ ± 0,5 ℃ | |
| Độ lệch nhiệt độ | ≤ ± 1,0 ℃ | |
| Độ ẩm đồng đều | + 2,0% RH / -3,0% RH | |
| Độ ẩm lệch | ≤ ± 3.0% RH, (độ ẩm> 75%), ≤ ± 4.0% RH (độ ẩm ≤75%) | |
| E | Tiếng ồn động cơ | ≤75dB |
| G | Quyền lực |
Làm lạnh: 3.5KW Sưởi ấm: 9KW Tạo ẩm: 9KW Động cơ: 0,75KW * 6 = 4,5W Khác: ≈1,5KW Tổng công suất lắp đặt: Pmax≤27,5KW (tùy thuộc vào thiết kế cuối cùng) |
Tổng quan về thiết bị
Môi trường cài đặt và sử dụng
| KHÔNG. | Nội dung | Dự án |
| Một | Môi trường khí quyển |
Nhiệt độ môi trường: 5 ℃ ~ + 35 ℃, độ ẩm tương đối: ≤90% RH Không được có nồng độ cao của các thành phần, khí ăn mòn và môi trường dễ cháy và nổ xung quanh |
| B | Nguồn cấp |
AC380V ± 10%, 50HZ ± 1HZ, hệ thống ba pha năm dây Lỗ dẫn cáp điện ở phía dưới bên phải phía sau của buồng thử nghiệm |
| C | Đất | Chốt điện trở nối đất ở phía sau bên phải của đế hộp |
| D | Làm khô hạn | Lỗ thoát nước của hộp nằm ở phía sau bên trái của đế hộp và một ống silicone DN10 3 mét được bao gồm. |
| E | Yêu cầu về địa điểm lắp đặt | Để cửa hộp đóng mở bình thường, thông gió tốt, chịu lực mặt đất không nhỏ hơn 800kg / ㎡ |
| Không. | Dự án | Nội dung | ||||||||||||||||
| Một | Bố cục thiết bị |
Buồng thử nghiệm và bộ phận làm lạnh được thiết kế tách rời.Sau khi thiết bị được lắp đặt vào vị trí, đường ống dẫn điện lạnh và mạch điện được đấu nối và kiểm tra trước khi khởi động máy; Bộ điều khiển thông qua một tủ điều khiển độc lập và được lắp đặt ở phía bên phải của phòng thí nghiệm. Thiết bị sử dụng kiểu phân chia, bộ phận làm lạnh và tủ điều khiển điện được lắp ở phía bên phải của thiết bị. Kết nối giữa thân hộp và thiết bị thông qua hộp nối chống cháy nổ và ống thép mạ kẽm, và quá trình kết nối tuân theo các tiêu chuẩn quốc gia có liên quan về chống cháy nổ.
|
||||||||||||||||
| B | Vỏ bọc | Được làm bằng thép tấm cán nguội 1,0mm, được chỉ định bằng sơn phun chống tĩnh điện màu xám vi tính | ||||||||||||||||
| Vật liệu cách nhiệt | Bọt PU (polyurethane) + lớp cách nhiệt hỗn hợp bông thủy tinh ly tâm siêu mịn, ≥100mm | |||||||||||||||||
| Tường trong | Thành bên trong được làm bằng tấm thép không gỉ SUS304 1,0mm, và tất cả các TIG chưa hàn kín được hàn liên tục để đảm bảo không bị rò rỉ sau quá trình thử nghiệm lâu dài. | |||||||||||||||||
| C | Hệ thống cung cấp không khí |
Ống dẫn khí được đặt phía sau studio: Mô tơ phòng nổ được lắp trên nóc hộp, cánh quạt ly tâm bằng nhôm lắp trên nóc hộp thử, không khí được cung cấp đều qua cửa thoát gió của vôn đảm bảo yêu cầu đồng đều nhiệt độ. |
||||||||||||||||
| D | Cửa |
1. Thiết lập 2 cửa chia đôi, kích thước cửa mở (800 + 800) W × 2500Hmm, 2. Cánh cửa được làm kín bằng dải đệm cao su silicone mềm hai lớp chịu nhiệt độ cao và thấp 3. Bản lề xoay có thể đảm bảo góc mở cửa ≥ 120 độ 4. Cạnh bên trong của cửa được đặt đai sưởi nhiệt độ không đổi, và hệ thống điều khiển tự động bật đai sưởi để rã đông theo nhiệt độ phòng thu. |
||||||||||||||||
| E | Cửa sổ quan sát |
Hai bộ cửa sổ quan sát trực quan (500 × 600mm) được lắp đặt trên cổng.Kính cửa sổ quan sát được làm bằng kính cách nhiệt nhiều lớp phủ phim sưởi điện.Cửa sổ quan sát có độ truyền sáng cao, có tác dụng cách nhiệt tốt, không có dây điện trở trên bề mặt kính.Khả năng quan sát và các ưu điểm khác, khi nhiệt độ phòng thu thấp hơn nhiệt độ môi trường, bộ điều khiển sẽ tự động bật chức năng làm mờ của cửa sổ quan sát.
|
||||||||||||||||
| F | Các biện pháp chống cháy nổ |
1. Động cơ sử dụng động cơ chuyên nghiệp: 0,75KW, 6 bộ IP55 2. Ruột quạt được làm bằng nhôm để ngăn tia lửa điện do ma sát giữa cánh quạt và dây treo; 3. Cả vỏ bên trong và bên ngoài đều được cung cấp đường tiếp đất đáng tin cậy và bề mặt của thiết bị được phun sơn chống tĩnh điện dẫn điện để đảm bảo không có tĩnh điện nào có thể tích tụ trên bề mặt của vỏ thiết bị. 4. Cảm biến nhiệt độ (PT100) sử dụng cảm biến chống cháy nổ. 5. Thiết bị gia nhiệt là một lò sưởi bằng thép không gỉ không có ngọn lửa trần. 6. Hệ thống dây của thiết bị điện phòng nổ đáp ứng các yêu cầu quốc gia về phòng nổ. 7. Thiết lập một thiết bị bảo vệ quá nhiệt độc lập, nghĩa là, một thiết bị bảo vệ nhiệt độ hai phần, để ngăn ngừa nguy cơ nhiệt độ quá mức trong phòng làm việc.
|
||||||||||||||||

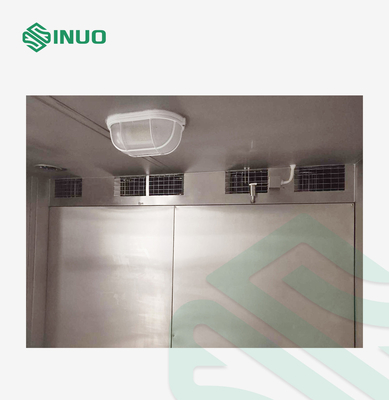

| G | Đèn chiếu sáng chống cháy nổ trong hộp | Tích hợp 2 bộ đèn chiếu sáng chống cháy nổ đảm bảo có thể quan sát rõ ràng các mẫu vật trong hộp trong mọi điều kiện làm việc. | ||||||||||||||||
| H | Lỗ kiểm tra | 1 ~ 2 lỗ thử nghiệm φ100 được lắp đặt ở bên trái và bên phải của studio, và thử nghiệm được trang bị vỏ thép không gỉ và nút bịt lỗ bằng cao su silicon dẻo.(Số lượng mở bán cụ thể được sắp xếp theo nhu cầu của khách hàng) | ||||||||||||||||
| F | Độ dốc hoạt động |
Trước cửa phòng thử có tấm chuyển tiếp có độ dốc thuận tiện cho việc ra vào phòng thử của mẫu thử.
|
||||||||||||||||
| J | Thiết bị cân bằng áp suất không khí | Đảm bảo rằng áp suất không khí trong hộp về cơ bản giống với áp suất bên ngoài trong quá trình gia nhiệt, làm mát và thử nghiệm liên tục của thiết bị. | ||||||||||||||||

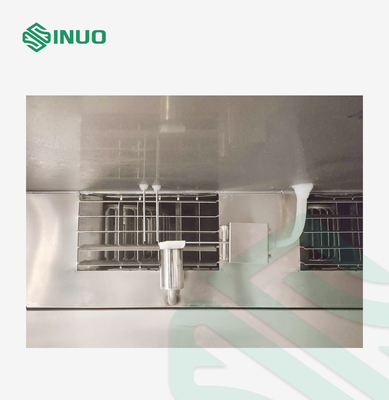

| K | Lò sưởi |
1. Bộ gia nhiệt dây hợp kim niken-crom 2. Chế độ điều khiển bộ gia nhiệt: điều chỉnh độ rộng xung chu kỳ bằng nhau không tiếp xúc, SSR (rơle trạng thái rắn) 3. Công suất sưởi: ≤9.0 KW |
||||||||||||||||
| L | Máy giữ ẩm |
1. Phương pháp tạo ẩm nồi hơi có thể tháo rời bên ngoài 2. Máy làm ẩm bọc thép không gỉ 3. Chế độ điều khiển độ ẩm: điều chỉnh độ rộng xung chu kỳ bằng nhau không tiếp xúc, SSR (rơle trạng thái rắn) 4. Thiết bị kiểm soát mực nước, thiết bị tạo ẩm chống khô cháy, thiết bị thu cặn, cửa sổ quan sát mức chất lỏng 5. Công suất máy tạo ẩm: ≤9.0KW |
||||||||||||||||
| N | Thiết bị cấp nước |
Thiết bị bổ sung nước tự động được sử dụng.Sau khi kết nối nước máy với ống nước 1/2 ”, thiết bị cấp nước là thương hiệu nổi tiếng quốc tế, có thể tự động lọc và khử ion trong nước. Lưu lượng nước khử khoáng: 10L / h Áp lực nước: 0,1 ～ 0,25Mpa Độ cứng của nước: ≤0,03mol / L (1,5mg / L, tính theo CaCO3) m, tiêu chuẩn quốc gia về nước tạo ẩm, để cung cấp nước khử ion cần thiết cho bộ phận tạo ẩm của thiết bị |
| Không. | Dự án | Nội dung |
| Một | Phương pháp làm mát | Áp dụng làm lạnh nén tầng cơ học |
| B | Tính toán tải | Phần mềm tính toán phụ tải chuyên nghiệp có thể lựa chọn dòng máy phù hợp với khách hàng một cách nhanh chóng, khoa học và hợp lý theo điều kiện sử dụng của người dùng. |
| C | Máy nén | 1 máy nén bán kín BITZER |
| D | Chất làm lạnh |
Chất làm lạnh mới đáp ứng các yêu cầu bảo vệ môi trường quốc tế: 1. Cấp nhiệt độ cao: R404A 2. Cấp nhiệt độ thấp: R23 |
| E | Tính năng chính |
1. Cấu hình chính của hệ thống lạnh sử dụng các thành phần nhập khẩu từ Châu Âu và Hoa Kỳ.Để biết cấu hình cụ thể, hãy xem danh sách cấu hình chính của thiết bị; 2. Thiết bị trao đổi nhiệt dạng tấm thép không gỉ Danfoss được sử dụng làm bình ngưng bay hơi của hệ thống lạnh dạng tầng, với chênh lệch nhiệt độ truyền nhiệt nhỏ, hiệu quả trao đổi nhiệt cao và ngoại hình nhỏ gọn; 3. Để ngăn nước xả đá trên máy nén chảy tự do, một khay tiếp nhận nước được lắp đặt dưới máy nén, khay này được thu gom và xả tập trung; 4. Trang bị đồng hồ áp suất hiển thị áp suất hệ thống, thuận tiện cho việc kiểm tra và bảo dưỡng hệ thống lạnh |
| F | Hấp thụ va chạm và giảm tiếng ồn |
Để giảm tiếng ồn trong phòng thí nghiệm, một kế hoạch toàn diện về giảm tiếng ồn bên trong của thiết bị và khả năng hấp thụ sốc của máy nén được áp dụng. 1. Giảm chấn máy nén (đã đăng ký bằng sáng chế mẫu tiện ích) 1.1 Lắp đặt lò xo giảm chấn và miếng đệm cao su ở đáy máy nén để giảm sự truyền rung động của máy nén đến khung máy thông qua bệ đỡ; 1.2 Các ống hút và xả của máy nén sử dụng ống giảm chấn bằng kim loại của American Packless hoặc Castel của Ý để giảm sự truyền rung động qua đường ống. 1.3 Đường ống quy trình máy nén thông qua việc uốn cong hấp thụ va chạm và cố định xa để tránh cộng hưởng 2. Bộ giảm âm trong đơn vị; Vỏ thiết bị được dán bằng bông tiêu âm.Do bên trong thiết bị cần thông gió và tản nhiệt nên để giảm tiếng ồn truyền qua không khí, các vách ngăn tiêu âm bằng bông hút âm thấm dầu được lắp đặt ở cửa gió ra vào để giảm sự truyền sóng âm vào phòng. thông qua các lỗ thông gió. |
Phụ kiện tủ đông
Máy điều hòa
| Không. | Dự án | Nội dung |
| Một | Đo nhiệt độ | Sử dụng cảm biến PT100 loại A có độ chính xác cao |
| B | Sưởi |
1. Thiết bị sưởi là lò sưởi bọc thép chống cháy nổ 2. Rơle trạng thái rắn được sử dụng để khởi động không tiếp điểm không tiếp xúc để dẫn động lò sưởi làm việc, không có tia lửa tiếp xúc và tiếng ồn, và có tuổi thọ lâu dài. |
| C | Kiểm soát nhiệt độ | Bộ điều khiển so sánh tín hiệu cảm biến nhiệt độ với giá trị cài đặt và tự động điều chỉnh công suất sưởi thông qua đầu ra PID, để nhiệt kế không khí trong hộp thiết bị có thể đạt được cân bằng động. |
| Không. | Dự án | Nội dung |
| Một | Thông số bộ điều khiển |
Sử dụng bộ điều khiển màn hình cảm ứng màu "Sanyuan" TEIM 2700 của Hàn Quốc, các tính năng chính như sau:
|
| B | Mật khẩu bảo vệ | Bộ điều khiển có chức năng mật khẩu đa cấp với quyền hạn rõ ràng, có thể ngăn chặn việc tắt máy ngẫu nhiên hoặc gián đoạn thử nghiệm do thao tác sai. |
| C | Máy tính chủ (hai thiết bị dùng chung một máy tính) |
1. Chức năng ghi dữ liệu USB: 2. Bạn có thể chèn trực tiếp bất kỳ đĩa U nào vào bất kỳ đâu trong tệp bản ghi lịch sử và thực hiện các thao tác như đọc và phân tích trên máy tính. 3. Chức năng phần mềm PC mạnh mẽ, giao diện Ethernet 10M / 100M tiêu chuẩn, thu thập địa chỉ IP tự động, nhận dạng mạng và điều khiển dễ dàng. 3.1.Máy tính chủ: Máy tính chủ được kết nối trực tiếp với hộp kiểm tra thông qua cáp mạng 3.2, LAN: Nhiều máy tính và nhiều kết nối mạng LAN khu vực điều khiển UMC1000 3.3, đồng bộ hóa từ xa WEB SERVER; Giám sát từ xa có thể được thực hiện thông qua kiểm tra INTERNET NET. |
| D | Sự bảo vệ an toàn |
1. An toàn nhân sự 1.1, bảo vệ rò rỉ 2. An toàn thiết bị: 2.1, nguồn điện mất pha, lỗi pha, bảo vệ mất ổn định điện áp; 2.2.Kiểm soát vòng lặp bảo vệ giới hạn dòng điện 2.3.Bảo vệ quá tải động cơ quạt 2.4.Bảo vệ quá tải dòng máy nén 2.5, bảo vệ quá nhiệt máy nén 2.6.Bảo vệ máy nén áp suất cao 2.7, bảo vệ ngắn mạch nóng 2.8.Bảo vệ chống rò rỉ thiết bị 2.9.Chức năng bảo vệ quá nhiệt độc lập thứ cấp |
Đảm bảo chất lượng
| Không. | Nội dung |
| 1 | Hoạt động nghiêm ngặt theo hệ thống quản lý chất lượng ISO9000-2000, thiết kế và quy trình sản xuất hoàn hảo để đảm bảo hiệu suất sản phẩm vượt trội và chất lượng đáng tin cậy. |
| 2 | Sau khi thiết bị đạt chất lượng, toàn bộ máy được bảo hành miễn phí 1 năm và bảo trì trọn đời. |
| 3 | Sau khi thời gian bảo hành kết thúc, nhà sản xuất bảo trì trọn đời và chỉ tính phí các bộ phận. |
| 4 | Phản hồi và đề xuất giải pháp trong vòng 2 giờ sau khi nhận được thông báo bảo trì phòng áp dụng, đồng thời đưa ra giải pháp trong vòng 12 - 24 giờ. |
| Điều kiện môi trường |
Nhiệt độ: 5 ℃ ～ 35 ℃ Độ ẩm tương đối: ≤85 Áp suất khí quyển: 80-106 kPa |
| Điều kiện trang web |
Không có rung động mạnh xung quanh; Không có ánh nắng trực tiếp hoặc bức xạ trực tiếp từ các nguồn nhiệt khác; Không có luồng gió mạnh: khi cần cưỡng bức không khí xung quanh, không có luồng không khí nào được thổi trực tiếp vào hộp; Không có trường điện từ mạnh xung quanh; Xung quanh không có nồng độ bụi và chất ăn mòn cao. |
| Điều kiện cung cấp điện |
Điện áp và tần số: AC380V ± 10%, 50Hz ± 0.5Hz, một pha hai dây + dây nối đất bảo vệ Điện trở nối đất của dây nối đất bảo vệ: Điện trở nối đất của dây nối đất bảo vệ nhỏ hơn 4Ω |
