| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN881-1200L |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 10 bộ / tháng |

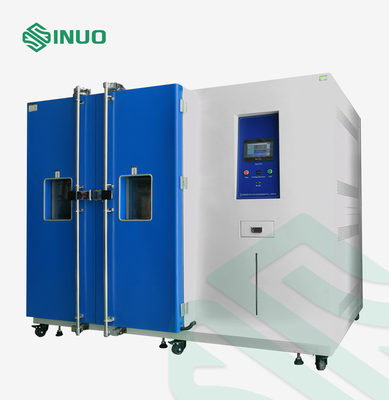

Phòng kiểm tra nhiệt độ và độ ẩm không đổi có thể lập trình 1200L
Các tiêu chuẩn và điều khoản tuân thủ
IEC60068-2-1: 2007 Thử nghiệm Môi trường-Phần 2-1: Thử nghiệm-Thử nghiệm A: Lạnh, IDT
IEC60068-2-2: 2007 Thử nghiệm môi trường-Phần 2-1: Thử nghiệm- Thử nghiệm B-Nhiệt khô, IDT
IEC60068-2-30: 2005 Thử nghiệm môi trường-Phần 2-30: Thử nghiệm-Thử nghiệm Db: Nhiệt độ ẩm, theo chu kỳ (chu kỳ 12h + 12h), IDT
IEC60068-2-78: 2012 Thử nghiệm môi trường-Phần 2-78: Thử nghiệm-Cabin thử nghiệm: Nhiệt ẩm, trạng thái ổn định, IDT
Các thông số kỹ thuật
| Không. | Dự án | Nội dung |
| Một | Số sản phẩm | SN881-1200L |
| B | Thương hiệu sản phẩm | SINUO |
| C | Kích thước studio | D1450 x W1250 X H2050 (không có động cơ) mm |
| Kích thước khu vực làm việc | Phần tủ: khoảng 1000 D × 1000W × 1200H mm | |
| D | Phạm vi nhiệt độ | -55 ℃ ～ + 100 ℃ (có thể điều chỉnh phạm vi) |
| Phạm vi độ ẩm | 25% -98% RH (tham khảo biểu đồ phạm vi có thể kiểm soát nhiệt độ và độ ẩm, không có nguồn ẩm hoặc tải nhiệt) |
|
| Nhiệt độ đồng đều | ≤ ± 2.0 ℃ (trạng thái ổn định) | |
| Độ nóng | 1,0 ℃ / phút (không tải) | |
| Tỷ lệ làm mát | 3.0 ℃ / phút (không tải) | |
| Sự dao động nhiệt độ | ≤ ± 0,5 ℃ (trạng thái ổn định) | |
| Độ lệch nhiệt độ | ≤ ± 2.0 ℃ | |
| Độ ẩm lệch | ≤ ± 3.0% RH | |
| Trọng tải |
1000 w ở + 20 ° C; 800 w ở 0 ° C; 500 w ở -20 ° C; 300 w ở -40 ° C. |
|
| E | Tiếng ồn động cơ | ≤85dB |
| Trọng lượng | Khoảng 780kg | |
| F | Tiêu chuẩn áp dụng |
GB / T 2423.1-2008 Thử nghiệm A: Phương pháp thử nghiệm nhiệt độ thấp GB / T 2423.2-2008 Thử nghiệm B: Phương pháp thử nghiệm nhiệt độ cao GB / T 2423.3-2006 Thử nghiệm Ca: Thử nghiệm nhiệt độ ẩm không đổi GB / T 2423.4-2008 Kiểm tra Db: Kiểm tra nhiệt độ ẩm xen kẽ GJB 150.3A-2009 Kiểm tra nhiệt độ cao GJB 150.4A-2009 Kiểm tra nhiệt độ thấp GJB 150.9A-2009 Kiểm tra nhiệt độ ẩm GBT 5170.8-2016 Kiểm tra Thiết bị Kiểm tra Môi trường cho Sản phẩm Điện và Điện tử Phương pháp thử nghiệm môi trường trong phòng thí nghiệm GJB150A-2009 cho thiết bị quân sự |
| G | Ghi chú | Các chỉ số hiệu suất trên là các giá trị được đo ở nhiệt độ phòng + 25 ° C mà không cần mẫu. |
Tổng quan về thiết bị
Buồng thử nghiệm này mô phỏng môi trường có thể thay đổi nhiệt độ và độ ẩm đối với sản phẩm hoặc vật liệu.Nó được sử dụng rộng rãi trong thử nghiệm khả năng thích ứng của điện, điện tử, thiết bị và đồng hồ đo và các bộ phận sản phẩm khác dưới nhiệt độ cao và thấp và môi trường ẩm ướt trong quá trình lưu trữ, vận chuyển và sử dụng, để xác định khả năng thích ứng nhiệt độ của các sản phẩm hoặc vật liệu trên cao và thấp. nhiệt độ và môi trường ẩm ướt, đặc biệt đối với quá trình điện khí hóa sản phẩm làm thay đổi hiệu suất và cơ tính.
| Vật chất | Vật liệu hộp bên trong | Thép tấm cán nguội, sơn bột cao cấp tẩy và phốt phát hóa |
| Chất liệu hộp bên ngoài | SUS304 # tấm thép không gỉ | |
| Vật liệu cách nhiệt | Bọt polyurethane cứng + sợi thủy tinh siêu mịn | |
| Kết cấu | Bộ phận ống dẫn khí | Quạt ly tâm;lỗ thoát khí có thể điều chỉnh lượng gió, độ cao và lượng gió hồi |
| Cửa | (Đôi) Cửa bản lề mở, với tay cầm kiểu không phản ứng, được trang bị cửa sổ quan sát, hệ thống chiếu sáng, khung cửa sổ / khung cửa thiết bị sưởi điện chống ngưng tụ, kích thước cửa: (xấp xỉ) 1,0 * 1,2M | |
| Cửa sổ kiểm tra | Có một cửa sổ quan sát bằng kính cường lực chống cháy nổ bằng phim dẫn điện trên cửa (có chức năng chống ngưng tụ hơi nước) 500W × 600H (mm) | |
| Quạt | Quạt ly tâm trục dài | |
| Chứa mẫu | Hai khay di động có thể điều chỉnh bằng thép không gỉ gắn trong | |
| Cánh quạt | Cánh quạt bằng thép không gỉ nhập khẩu từ Đài Loan | |
| Lò sưởi | Lò sưởi điện hợp kim niken-crom | |
| Máy nén lạnh | Máy nén Tecumseh nhập khẩu | |
| Thiết bị bay hơi | Thiết bị bay hơi có vây | |
| Phương pháp làm mát | Máy nén cơ khí | |
| Phương pháp làm mát | Làm mát không khí | |
| Dụng cụ kiểm soát nhiệt độ | Bộ điều khiển lập trình cảm ứng LCD thông minh 7 inch | |
| Lỗ dẫn | φ50mm 2 với nút cao su xốp đặc biệt (nằm ở bên trái của hộp) | |
| Chứa mẫu | 2 giá để mẫu bằng thép không gỉ, có thể điều chỉnh độ cao. |
Hệ thống sưởi, tạo ẩm và làm mát và cách chúng hoạt động
| Dự án | Mô tả nguyên tắc | |
| Hệ thống nhiệt | Ống gia nhiệt chống khô kiểu ống thép không gỉ với dây gia nhiệt hợp kim niken-crom tích hợp | |
| Máy sưởi điện siêu tốc làm nóng bằng thép không gỉ kiểu vây hình chữ U để sưởi ấm | ||
| Hệ thống hoàn toàn độc lập, không ảnh hưởng đến dòng điều khiển | ||
| Hệ thống tạo ẩm | Phương pháp tạo ẩm |
1. Phương pháp tạo ẩm nồi hơi có thể tháo rời bên ngoài hoặc tạo ẩm bằng bồn nước tích hợp 2. Máy làm ẩm bọc thép không gỉ 3. Chế độ điều khiển độ ẩm: điều chỉnh độ rộng xung chu kỳ bằng nhau không tiếp xúc, SSR (rơle trạng thái rắn) 4. Thiết bị kiểm soát mực nước, thiết bị tạo ẩm chống khô cháy, thiết bị thu cặn, cửa sổ quan sát mức chất lỏng 5. Công suất máy tạo ẩm: 6KW |
| Máy giữ ẩm |
1. Thiết bị cấp nước tự động hoặc bổ sung nước tự động bằng điện nút bấm 2. Màng RO + bộ lọc cấp nước than hoạt tính, có thể tháo rời để vệ sinh 3. Công tắc mức chất lỏng điện tử kép ở nhiệt độ cao và thấp để ngăn hoạt động sai 4. Thiếu nước và làm nóng rỗng và bảo vệ quá nhiệt + bảo vệ mức nước cực thấp + bảo vệ quá thời gian cấp nước để đảm bảo hoạt động an toàn của thiết bị |
|
| Hệ thống lạnh | Phương pháp làm mát | Làm mát bằng không khí |
| Máy nén lạnh | Áp dụng máy nén Taikang nhập khẩu, sử dụng chất làm lạnh thân thiện với môi trường | |
| Ống đồng chất làm lạnh | Ống đồng chất làm lạnh K-TYPE xoắn ốc bên trong | |
| Tụ điện | Bộ ngưng tụ làm mát bằng không khí kiểu vây sóng | |
| Thiết bị bay hơi | Loại dốc FIN — thiết bị bay hơi TUBE | |
| Phần tử đóng băng | Van điện từ nhập khẩu nguyên bản, bộ lọc sấy khô, v.v. | |
| Đặc trưng | Toàn bộ hệ thống đường ống được kiểm tra phát hiện rò rỉ bằng cách thông gió và điều áp 22kg. | |
| Hệ thống sưởi và làm mát hoàn toàn độc lập | ||
| Được trang bị các đặc tính kỹ thuật chuyên nghiệp của công ty, nó có thể ngăn chặn luồng không khí có nhiệt độ cao và áp suất cao quay trở lại máy làm mát và làm hỏng hệ thống. | ||
| Tất cả các chương trình hành động của hệ thống lạnh được điều khiển hoàn toàn bằng bộ điều khiển máy vi tính | ||
| Tên | Nhãn hiệu | Nhận xét |
|
Máy nén
|
Máy nén Tecumseh nhập khẩu | |
|
Rơ le áp suất
|
Đan Mạch DANFOSS hoặc Emerson |
|
| Van điều chỉnh áp suất bay hơi | Đan Mạch DANFOSS | |
|
Đan Mạch DANFOSS hoặc Emerson |
|
| Thiết bị điều chỉnh | Van mao dẫn hoặc van mở rộng | |
|
Van điện từ
|
Nhân mã ở Nhật Bản hoặc CASTEL ở Ý hoặc Emerson ở Hoa Kỳ | |
Hệ thống điều chỉnh
| Dự án | Minh họa |
| Phương pháp điều chỉnh |
Thông gió tuần hoàn cưỡng bức, điều chỉnh nhiệt độ cân bằng.Hệ thống điều khiển kiểm soát đầu ra của bộ gia nhiệt theo điểm nhiệt độ do hệ thống thiết lập thông qua kết quả đầu ra tính toán tự động PID, và cuối cùng đạt được cân bằng động.
|
| Thiết bị lưu thông | Phòng điều hòa không khí tích hợp, ống dẫn không khí tuần hoàn và quạt hướng trục dài cải thiện lưu lượng không khí và khả năng sưởi ấm bằng cách cải thiện luồng không khí khuấy động của không khí, và cải thiện đáng kể tính đồng nhất nhiệt độ của buồng thử nghiệm. |
Hệ thống điều khiển
| Dự án | Minh họa |
| Bộ điều khiển | Bộ điều khiển lập trình cảm ứng PLC LCD 7 inch |
| Chạm vào màn hình độ nét cao | Các điều kiện cố định và điều kiện chương trình có thể được đặt tùy ý, có thể đặt màn hình tiếng Trung và có thể đặt tên thử nghiệm bảo dưỡng và số sê-ri. |
| Khoảng thời gian có thể lên lịch | 0—999H59 phút. |
|
Chế độ lập trình
|
Đồng thời có thể thiết lập 120 nhóm chương trình với các điều kiện khác nhau.Trong bất kỳ nhóm chương trình nào, công việc có thể được chia thành 1200 phân đoạn và số lượng phân đoạn có thể được tùy ý chặn để thực hiện chu trình, hoặc chu kỳ tuần hoàn của bất kỳ phân đoạn hoặc nhóm nào có thể được thực hiện. |
| Trong mỗi nhóm chương trình, có thể cài đặt tối đa 1200 phần nhiệt độ và thời gian khác nhau (mỗi phần có thể cài đặt tối đa 999h59 phút).120 nhóm chương trình có thể được kết nối theo chuỗi theo ý muốn và số phần tối đa có thể được quay vòng lên đến 999 lần. | |
| Sự an toàn | Với thiết bị bộ nhớ tắt nguồn, các chương trình còn lại có thể tiếp tục được thực hiện khi có điện trở lại, đồng thời có thể bảo lưu máy để thực hiện thời gian khởi động và chạy máy. |
| Điều khiển | Tăng và làm mát có thể được sử dụng để kiểm soát độ dốc và kiểm soát đường cong, đồng thời có chức năng tự điều chỉnh các điểm tham chiếu nhiệt độ và độ ẩm.Nó có chức năng tính toán tự động PID, có thể làm giảm sự tiện lợi do cài đặt thủ công mang lại. |
| Chức năng giao tiếp | Giao diện đĩa U, giao diện RS-232, khóa phần cứng hoạt động sai, phần mềm giao tiếp máy tính ngẫu nhiên |
| Cài đặt | Cài đặt cảm ứng, hiển thị trực tiếp vị trí, tất cả các điều kiện được khóa hoàn toàn tự động bằng máy vi tính |
| Gọi cảnh sát | Nếu có lỗi trong cài đặt hoặc hoạt động, tín hiệu cảnh báo sẽ được cung cấp |
| Đầu ra | Bộ điều khiển có đầu ra cổng tín hiệu ghi, có thể kết nối với máy ghi nhiệt độ và độ ẩm và xuất ra đường cong ghi |
| Giao diện | Với giao diện truyền thông RS-232 tiêu chuẩn, khoảng cách truyền xa, có thể kết nối với PC để điều khiển và ghi âm. |
Thiết bị Bảo vệ An toàn
|
Hệ thống làm mát |
Bảo vệ quá nhiệt máy nén Bảo vệ quá dòng máy nén Bảo vệ áp suất cao và thấp của máy nén Bảo vệ áp suất dầu máy nén Bảo vệ quá nhiệt độ chất lỏng Bảo vệ giảm áp suất cực cao Làm mát bằng không khí: quạt ngưng tụ quá nóng |
| Hộp kiểm tra |
Có thể điều chỉnh bảo vệ quá nhiệt Kênh điều hòa không khí bảo vệ quá nhiệt Bảo vệ quá nhiệt động cơ quạt |
| Khác |
Tổng thứ tự pha nguồn và bảo vệ mất pha (áp dụng cho nguồn điện ba pha) Bảo vệ quá tải và ngắn mạch Bảo vệ cảnh báo hỏng hóc hệ thống lạnh do nhiều lần mở hộp |
| Cấu hình khác | |
| Dây cáp điện | Nguồn điện AC380V: 1 cáp năm lõi (ba pha bốn dây + dây nối đất bảo vệ) (dài khoảng 4 mét) |
| Công tắc năng lượng chính | Bộ ngắt mạch Chint |
| Vận chuyển | Hộp thử nghiệm được kết hợp và vận chuyển riêng biệt |
| Kích thước | Kích thước vận chuyển tối đa (không có bao bì): "Xem kích thước" |
| trọng lượng | Trọng lượng vận chuyển tối đa (không có bao bì): "Xem Trọng lượng" |
| Điều kiện sử dụng | Các điều kiện sau đây được đảm bảo bởi người dùng |
| Địa điểm cài đặt |
1. Mặt bằng bằng phẳng, thông thoáng. 2. Không có rung động mạnh xung quanh thiết bị 3. Không có trường điện từ mạnh xung quanh thiết bị 4. Không có chất dễ cháy, nổ, ăn mòn và bụi xung quanh thiết bị 5. Nên dành không gian thích hợp để sử dụng và bảo trì xung quanh thiết bị, như thể hiện trong hình sau:
A: ≥40cm
B: ≥150cm
C: ≥100cm
D: ≥60cm
E: ≥40cm |
| Điều kiện môi trường |
1. Nhiệt độ: 5 ℃ ～ 35 ℃ 2. Độ ẩm tương đối: ≤85% 3. Áp suất không khí: 86kPa ～ 106kPa |
| Điều kiện cung cấp điện |
Yêu cầu cung cấp điện AC380V: 1. Ba pha bốn dây + dây nối đất bảo vệ 2. Dải điện áp: AC (380 ± 38) V 3. Phạm vi dao động tần số: (50 ± 0,5) Hz 4. Điện trở nối đất của dây nối đất bảo vệ nhỏ hơn 4Ω 5. Người sử dụng được yêu cầu cấu hình công tắc nguồn hoặc không khí có công suất tương ứng cho thiết bị tại vị trí lắp đặt và công tắc này phải được sử dụng độc lập cho thiết bị |
| Nguồn cấp |
Imax≤32A Pmax≤15KW |
| Dòng điện tối đa | Việc mở cửa hộp thử trong quá trình thử sẽ làm cho nhiệt độ và độ ẩm trong hộp dao động;Nếu cửa được mở nhiều lần hoặc trong thời gian dài hoặc mẫu thử phát ra hơi ẩm trong quá trình thử, có thể làm cho bộ trao đổi nhiệt của hệ thống lạnh bị đóng băng thay vì hoạt động bình thường. |
Cấu hình
| Không. | Tên | Người mẫu | Nhận xét |
| 1 | Hộp thiết bị | Thép không gỉ SUS 304 bên trong | Feng Qianyuan |
| 2 | cảm biến | Bọc thép, PT100, Lớp A | Bắc Kinh "Sai Yiling" |
| 3 | Công tắc tơ AC | Không bắt buộc | Schneider |
| 4 | rơle nhiệt | Không bắt buộc | Schneider |
| 5 | Thiết bị kiểm soát bảo vệ quá nhiệt | WMK-102L (0_399) | Chất lượng cao trong nước |
| 6 | Rơ le trung gian | Không bắt buộc | Schneider |
| 7 | Quạt tuần hoàn | 90W / 220V | Liên doanh "Zibang" |
| số 8 | Bộ điều khiển có thể lập trình | TH2200-A | Songhua |
| 9 | mô-đun nhiệt độ | Songhua | |
| 10 | Màn hình cảm ứng (màn hình màu) | Songhua | |
| 11 | Công tắc rò rỉ | 380V63A | Chint |
| 12 | máy biến áp điều khiển | BK-300 | Chint |
| 13 | người phá đám | 3P60A | Schneider |
| 14 | rơle trạng thái rắn | 40A | Đài Loan "Yang Ming" |
| 15 | lò sưởi | Dây nichrome | Chất lượng cao trong nước |
| 16 | máy nén | Không bắt buộc | "Bitzer" của Đức |
| 17 | Thiết bị bay hơi | tùy chỉnh thực hiện | Zhongli Đài Loan |
| 18 | Chất làm lạnh | R404A / R23 | DuPont Hoa Kỳ |
| 19 | Dầu đông lạnh | RL32H | Gấu băng Anh |
| 20 | tách dầu | Hệ thống lớn hỗ trợ 55824/55855 | Emerson (trước đây là ALCO, Hoa Kỳ) |
| 21 | Bộ tách khí-lỏng | Hệ thống lớn hỗ trợ 3/8 ", 1/2" | Phúc Châu, Đài Loan |
| 23 | lọc khô hơn | DCL032 / 053/083/085 | Danfoss Đan Mạch hoặc Sporland Mỹ |
| 24 | Van điện từ | 3/8 hoặc 5/8 | Nhân mã hoặc Kasto ở Nhật Bản |
| 25 | Thiết bị bay hơi | Phong tục | Liên doanh |
| 26 | Các bộ phận linh tinh bằng đồng | Không bắt buộc | Xiongde Đài Loan |
Tính năng và ưu điểm của sản phẩm
Van PWM Van bình thường
