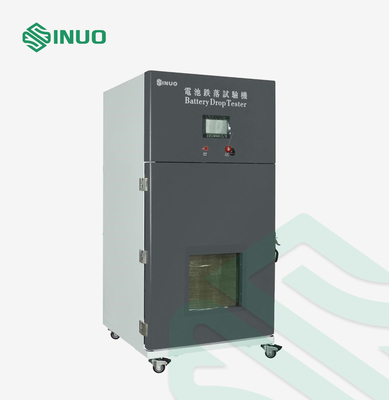

Máy kiểm tra pin UL2580 Edge Face Corner 200mm - 1600mm Drop Test

1) Phương thức phát hành: tự động / thủ công;thang máy thử nghiệm được điều khiển bởi một động cơ (được điều khiển bởi một động cơ bước Schneider của Đức);

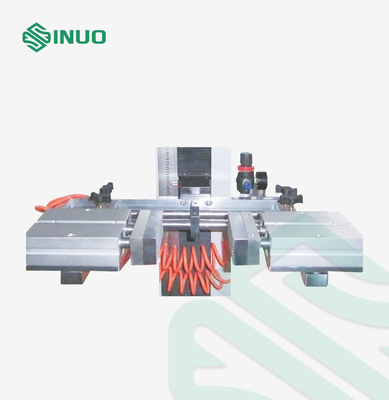

2) Thiết bị kẹp cố định: ổ đĩa xi lanh (hoặc kẹp bằng tay)

3) Hành trình chiều cao thả: 200mm ～ 1600mm (có thể điều chỉnh);

4) Thả xuống sàn: 2 miếng bê tông xi măng, dày 200mm (một miếng là phụ tùng);

5) Sai số cho phép của chiều cao rơi (mm): ± 3mm;

6) Tải trọng thử nghiệm (lực kẹp lớn nhất): 0 ～ 500Kg (trọng lượng lớn nhất của mẫu);

7) Phương pháp kiểm tra: cạnh, mặt, cạnh và góc thả theo mọi hướng;

8) Thời gian phản hồi: 1S;

9) Kích thước mẫu thả tối đa: (W * D * H) 1000 * 1000 * 600mm;

10) Kích thước nền tảng: 1500 * 1500mm (W * D);

11) Chiều cao của vỏ bảo vệ: 300mm;

12) Tiếng ồn vận hành thiết bị: <70db;

13) Nguồn cung cấp: AC220V (+ 10%,) 50Hz

14) Kích thước máy: khoảng chiều dài 1000mm * chiều rộng 780mm * H2000mm

Chi tiết thiết bị

Yêu cầu điều khiển điện:

1. Yêu cầu kiểm soát

1) Thiết bị sử dụng chế độ điều khiển PLC, nó có thể thực hiện các chức năng hoạt động tại chỗ như cài đặt giá trị áp suất, hành động thả rơi và xả khói bằng tay.

2) Chức năng bảo vệ công tắc hành trình được cung cấp cho truyền động hành trình của bộ phận truyền động.

3) Giao diện tương tác giữa người và máy tính thông qua màn hình cảm ứng LCD màu 7 ".

2. An toàn điện

Hệ thống có hệ thống tự bảo vệ (bao gồm các biện pháp bảo vệ an toàn như mất điện, quá áp, quá nhiệt, hỏng máy tính, v.v ...; bảo vệ quá áp và quá dòng của chính thiết bị; bảo vệ để tránh ngắn mạch do người thử nghiệm thao tác sai và điện cực của pin được kết nối không chính xác.)

3. Yêu cầu cài đặt

Người mua phải cung cấp ống xả.Hoặc theo yêu cầu riêng, nhà cung cấp sẽ thiết kế, sản xuất và lắp đặt riêng bộ xử lý khí thải và ống xả (chi phí có tính thêm).

Đặc điểm khung:

1. Vật liệu cách điện chống ăn mòn được sử dụng cho lớp lót bên trong của buồng làm việc thả.Các góc của buồng làm việc đều được thiết kế bo tròn, các góc không được nối bằng đường may.Buồng làm việc có lỗ thoát nước và lưới lọc để dễ dàng vệ sinh.

2. Buồng làm việc giảm áp có chức năng chống cháy nổ và tự động giảm áp và cấp khí.Do có thể xảy ra cháy hoặc thậm chí nổ trong quá trình thử nghiệm pin, năng lượng phát ra từ vụ nổ pin duy nhất: 52078J;nếu nó phát nổ, nó có thể làm tổn thương những người và vật xung quanh trong quá trình thử nghiệm.Cần có chức năng chống cháy nổ.Chức năng chống cháy nổ được thực hiện bằng cách tương đối cách biệt với các bộ phận khác của thân thiết bị;sự giải phóng tức thời của áp suất nổ (chẳng hạn như cấu trúc cánh dạng tấm mỏng phá hủy) được thực hiện thông qua liên kết yếu của độ bền cơ học của thiết kế định trước của buồng làm việc;ống xả khói mạnh của thiết bị được kích hoạt để nhận ra sự phát thải khói và bụi độc hại tại điểm cố định.

3. Cung cấp cửa sổ quan sát để quan sát quá trình thử nghiệm và hệ thống chiếu sáng chống cháy nổ lắp sẵn trong buồng làm việc.Cửa sổ quan sát sử dụng cấu trúc kính hai lớp, lớp trong là kính cường lực, không khí được cách ly ở giữa và lớp ngoài là kính chống đạn.Kính cường lực lớp trong dễ thay thế.

4. Bốn bánh xe góc (hai bánh xe phổ thông và hai bánh xe định hướng) được lắp đặt ở dưới cùng của thiết bị, và các chân cố định với chiều cao có thể điều chỉnh cũng được lắp đặt.
