| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNQC1009-3 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 1 bộ / tháng |

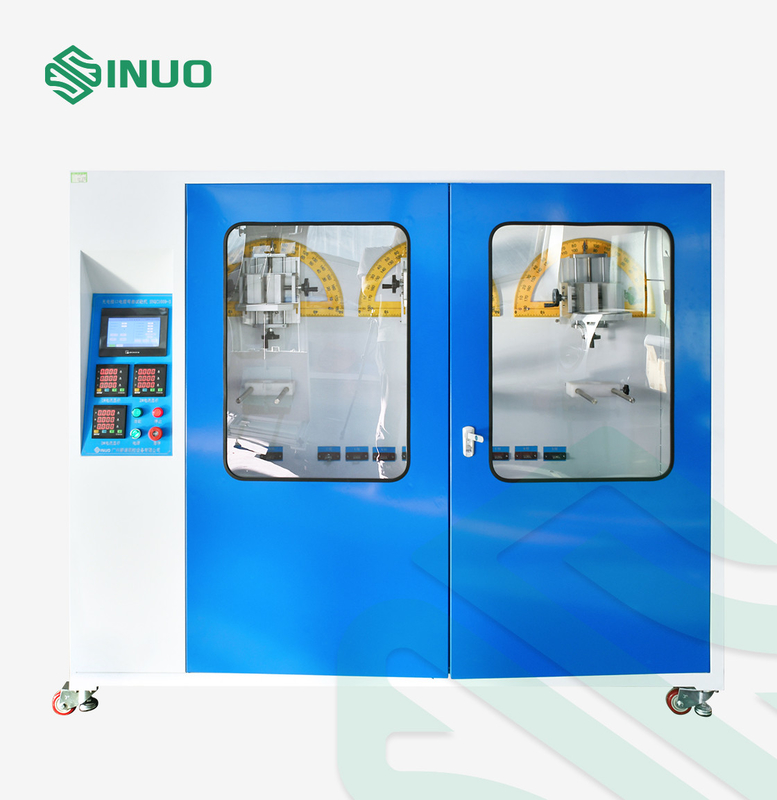

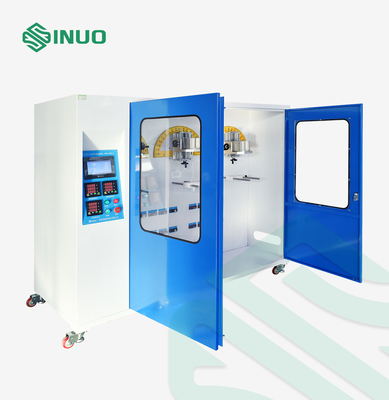

Thiết bị kiểm tra uốn và cắm cáp sạc xe điện theo tiêu chuẩn IEC 60390
Các tiêu chuẩn & điều khoản tuân thủ
IEC 62196-1:2014 "Phích cắm, ổ cắm, khớp nối xe và đầu vào xe–Sạc dẫn điện của xe điện-Phần 1:Sạc xe điện lên đến 250A ac và 400A dc" khoản 7.11 và khoản 7.15
Điều khoản 24.4 "Phích cắm, ổ cắm và khớp nối cho mục đích công nghiệp–Phần 1:Yêu cầu chung" theo tiêu chuẩn IEC 60309-1:2012
Tổng quan về thiết bị
Mẫu và Hạn chế: Giao diện sạc xe điện, ổ cắm công nghiệp và khớp nối
Mục đích kiểm tra: Nó được sử dụng để kiểm tra phần kết nối uốn của phần "độ bền cơ học" của cáp kết nối nguồn của phích cắm và ổ cắm của phương tiện sạc
Nguyên tắc kiểm tra: Nó sử dụng động cơ servo để điều khiển bàn xoay để điều khiển phôi xoay sang trái và phải và tự động dừng khi đạt đến số lần.
Cấu trúc: Thiết bị được điều khiển bởi động cơ servo và mẫu kích thước lớn được lắp đặt bằng một tấm nhôm, có thể làm cho trục xoay trùng với điểm mà dây linh hoạt đi vào thiết bị càng nhiều càng tốt khi mẫu được kẹp , sao cho dây mềm và tải đạt được độ dịch chuyển ngang nhỏ nhất.
Nguồn điện: AC220V±10%/50-60Hz, công suất 3KW
Kích thước: khoảng W1900*D850*H1620mm;trọng lượng: khoảng 250kg
Các thông số kỹ thuật

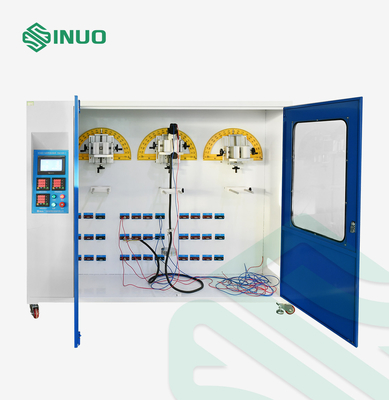

| Trạm kiểm tra | 3 trạm |
| Phương pháp điều khiển điện | Điều khiển tích hợp thông minh PLC, vận hành giao diện cảm ứng người-máy 7 inch |
| Chế độ ổ đĩa | ổ đĩa động cơ servo |

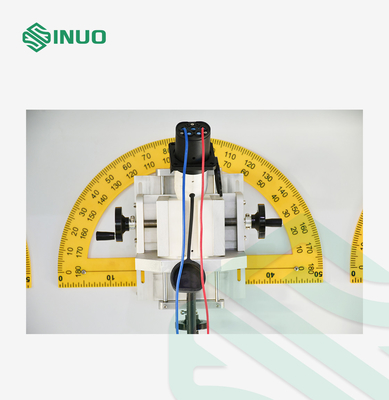

| Phương pháp kẹp mẫu | Kẹp cơ khí, điều chỉnh vị trí điểm kẹp |
| góc uốn | Có thể điều chỉnh tùy ý 0-360° (mặc định ±45°) |
| tỷ lệ uốn | 0-60 lần/phút, có thể cài đặt trước |
| thời gian uốn | Có thể đặt trước 0~999999, mặc định là 20000 lần |
| Tải trọng | 20N, 25N, 50N, 75N, 100N |
| tải điện | Tủ tải bên ngoài, tùy chọn với điện áp điều chỉnh giữa các dây dẫn 0-250V và dòng điều chỉnh AC0-400A |
| kiểm tra phán đoán | Đánh giá bằng tín hiệu cho biết dòng điện có dẫn hay không |
