| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN5512 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 2 bộ / tháng |

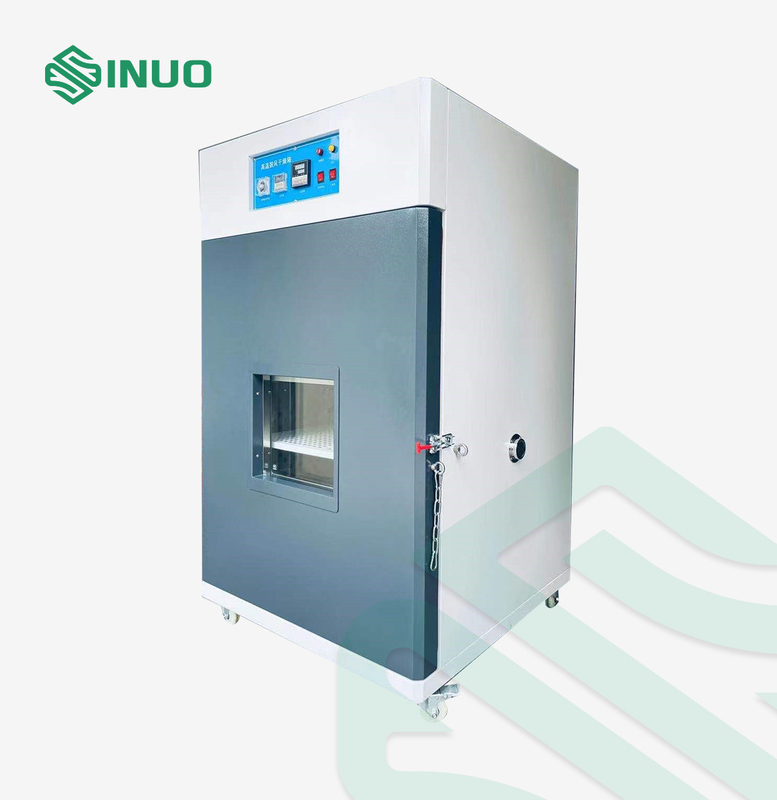

ECE-R100 EV Buồng chống đoản mạch và kiểm soát nhiệt độ dòng điện cao
Các tiêu chuẩn & điều khoản tuân thủ
Buồng chống cháy nổ này tuân theo các tiêu chuẩn ECE-R100, UL1642-2012, UN38.3, QC/T743-2006 và GB/T 31485-2015.
Các thông số kỹ thuật
| Dòng điện ngắn mạch tối đa | ≥10000A |
| Đo lường độ chính xác | ≤5A |
| Phương pháp điều khiển | Cảm ứng màu PLC + điều khiển từ xa theo khoảng cách xa + chế độ giám sát máy tính, sử dụng điều khiển từ xa theo khoảng cách xa và hai chế độ điều khiển tại chỗ, quá trình ngắn mạch được hoàn thành bằng điều khiển tự động. |
| hộp dập hồ quang | W500 X H500 X D500mm |
| Kích thước thiết bị | W700 X H1750 X D800mm |
| Phạm vi chân không | 0 ~ -60Kpa (có thể điều chỉnh) |
| Điện trở mạch thiết bị | ≤5mΩ |
| điện áp xung | AC 1kv/1.2-50μs(cao điểm)1 phút |
| Thời gian đáp ứng DC | ≤5μs |
| tuổi thọ cơ học | 300.000 lần |
| tuổi thọ điện | Tải điện trở 50.000 lần, tải quy nạp: tải điện trở 60%le, 20.000 lần |
| sử dụng điện | điện xoay chiều 220v |
| chiều dài dây | 4 mét |
| Quyền lực | 1.0KW |
| công tắc tơ | Dập tắt hồ quang, chống ăn mòn |
| Thời gian giữ ngắn mạch | Hơn 48H |
| Thời gian đáp ứng | 20ms |
| tải điện | 5KW |
| chịu tải | 0,5mΩ |
| tỏa ra | Gió lạnh |
| Hệ thống giám sát điều khiển từ xa | Việc cài đặt tất cả các thông số điều khiển, thu thập dữ liệu và quay video có thể được thực hiện bởi một máy tính cách thiết bị 20m;máy hiện sóng ghi tốc độ cao thu thập tổng dòng điện và bộ thu thập dữ liệu thu thập 5 kênh điện áp đơn và điện áp tổng |
| giao diện dữ liệu | USB |
| cáp ngắn mạch | Được trang bị cáp liên tục ngắn mạch chống cháy và chịu nhiệt độ cao, chiều dài không nhỏ hơn 5M |
| Lắp đặt các thiết bị bảo vệ | Nó có các chức năng bảo vệ như quá áp, quá nhiệt và quá dòng, cũng như bảo vệ chống đoản mạch do thao tác sai của người kiểm tra, kết nối dương và âm của các điện cực pin, v.v. |
| Tắc dừng khẩn cấp | Được trang bị nút "dừng khẩn cấp" trên thiết bị chính |
Tổng quan về thiết bị
Mục đích kiểm tra: Thiết bị đoản mạch dòng điện cao điều khiển từ xa được thiết kế dựa trên yêu cầu của các tiêu chuẩn kiểm tra đoản mạch pin khác nhau.Thiết bị đoản mạch phải đáp ứng phạm vi nội trở <5mΩ, để đạt được dòng điện ngắn mạch tối đa theo yêu cầu của thử nghiệm.
Tổng quan về thiết kế: Thiết kế mạch của thiết bị đoản mạch cũng phải có khả năng chịu được tác động của dòng điện lớn, vì vậy chúng tôi sẽ chọn các công tắc tơ điện từ DC cấp công nghiệp, các đầu cuối hoàn toàn bằng đồng và bộ chuyển hướng tấm đồng bên trong, và tích hợp sẵn quạt hướng trục bóng hoạt động cung cấp khả năng bảo vệ tản nhiệt hiệu quả, giúp thiết bị đoản mạch dòng điện cao an toàn hơn, giảm tổn thất thiết bị kiểm tra một cách hiệu quả và đảm bảo độ chính xác của dữ liệu kiểm tra.
Đặc trưng
| Công tắc tơ dòng điện cao | Bật và tắt điện áp làm việc DC từ xa lên tới 750V; |
| Dòng điện làm việc định mức 10000A, sử dụng hệ thống chữa cháy hồ quang chân không; | |
| Điện trở tiếp xúc thấp của các tiếp điểm và phản hồi nhanh; | |
| Công tắc tơ hoạt động đáng tin cậy, an toàn, tuổi thọ cao và bảo trì thuận tiện. | |
| bộ sưu tập nhiệt độ | Phạm vi nhiệt độ: -40℃ đến 800℃; |
| Cảm biến nhiệt độ: Cặp nhiệt điện | |
| Tỷ lệ chuyển đổi: 1 giây | |
| Độ chính xác nhiệt độ: ≥0,5 ℃ | |
| 2 kênh | |
| mua lại điện áp | Thu nhận điện áp: 0-100V, |
| Độ chính xác điện áp: ± 0,1% FS | |
| Độ phân giải điện áp 10mV | |
| Tỷ lệ chuyển đổi: 1 giây | |
| Thu nhận điện áp phụ: 1 kênh | |
| Giao diện dữ liệu: USB | |
| Mua lại hiện tại | Điện áp đo: 0~10000A; |
| Độ chính xác hiện tại: ≤5A | |
| Độ phân giải hiện tại: 100mA | |
| Phương pháp hành động: phương pháp tích hợp kép | |
| Tỷ lệ chuyển đổi: 1 giây | |
| 1 kênh |
| Phạm vi ghi nhiệt độ | -40℃ ~ 800℃ |
| Phạm vi ghi điện áp | 0~100V, Có cảm biến điện áp DC 1 kênh |
| Phạm vi ghi điện áp | 0 ~ 10000A, Với cảm biến điện áp DC 1 kênh |
| Thời gian lấy mẫu | 1 giây |
| Màn hình cảm ứng cho hoạt động trực quan | Màn hình cảm ứng mới cho phép điều khiển vuốt, thu phóng và chạm và kéo để điều hướng nhanh trong chức năng Chế độ hiển thị chung |
| Mô tả chức năng |
Giao diện người dùng linh hoạt; Cấu trúc nhỏ gọn; Thêm các mô-đun I/O để hỗ trợ nhiều kênh hơn |
Giới thiệu PLC S7-200CN
| Tốc độ xử lý | 0,2~12.ms |
| Đơn vị bộ nhớ | 2k |
| Điện tử | 248 |
| tương tự | 35 |
| Đặc trưng | PLC có khả năng hoạt động cao.Nó có các đặc điểm là lập trình đơn giản, vận hành thuận tiện, bảo trì dễ dàng, v.v. và thường không dễ xảy ra lỗi vận hành.Hoạt động của PLC bao gồm hoạt động nhập chương trình và thay đổi chương trình.Đầu vào của chương trình có thể được hiển thị trực tiếp và thao tác thay đổi chương trình cũng có thể trực tiếp theo số địa chỉ hoặc số liên lạc được yêu cầu để tìm kiếm hoặc tìm kiếm chương trình, sau đó thực hiện các thay đổi.PLC có sẵn trong nhiều ngôn ngữ lập trình.Được sử dụng cho sơ đồ bậc thang và sơ đồ điện gần hơn.PLC có chức năng tự chẩn đoán, làm giảm các yêu cầu về kỹ năng bảo trì của nhân viên bảo trì.Khi hệ thống bị lỗi, nhân viên bảo trì có thể nhanh chóng tìm ra vị trí lỗi thông qua tự chẩn đoán phần cứng và phần mềm. |
| Kích thước máy chủ | W700 X H1700 X D1000mm |
| kích thước hộp bên trong | 500*500*500 |
| Chất liệu hộp bên trong |
Hàn thép tấm 45# |
|
công tắc tơ hộp bên trong |
Làm bằng đồng đỏ, bề mặt tiếp xúc được mạ niken để giảm điện trở tiếp xúc |

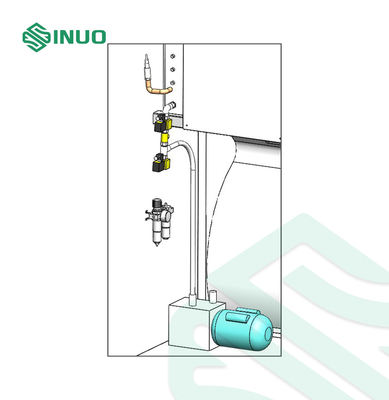

| Hệ thống kiểm soát chân không |
Kiểm soát chính xác áp suất bên trong hộp thông qua bơm chân không, van chân không, cảm biến áp suất, ống dẫn khí cao áp, khớp nối và các đầu nối chân không khác |
| kích thước hộp bên trong | W1000 X D1000 X H1000 MM; |
| Chất liệu hộp bên trong | Inox SUS201 dày 2·0mm. |
| kích thước thùng | W1200 X D1200 X H1500 MM;độ dày 1,5MM |
| Phạm vi nhiệt độ | RT+10℃~150℃ |
| Biến động nhiệt độ | ≤ ± 0,5oC (Áp suất khí quyển không tải) |
| nhiệt độ đồng nhất | ≤2℃ (Áp suất khí quyển không tải) |
| Độ lệch nhiệt độ | ≤±2℃(Áp suất khí quyển không tải) |
| Độ nóng | 3oC / phút, phi tuyến tính |
| cửa sổ quan sát | Kính cường lực hai lớp + dây thép gai |

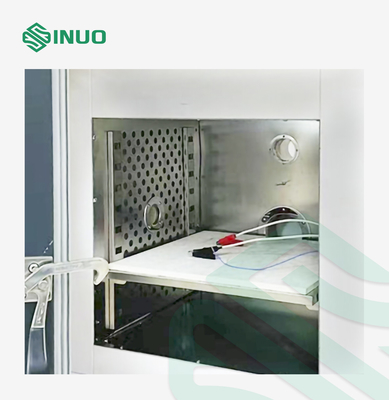

| Đáy hộp bên trong | Khu vực thử nghiệm được trang bị bảng đá cẩm thạch, có khả năng chống cháy và chống ăn mòn hiệu quả, đồng thời dễ lau chùi |
| Đáy hộp | Lắp đặt 4 bánh xe vạn năng và 4 chân cố định, không chỉ dễ dàng di chuyển mà còn có thể đỗ và cố định ổn định |
| Hệ thống ống xả |
Kiểm soát độc lập, khi mẫu thử tạo ra khói, thiết bị có thể tự động phát hiện và xả khói qua đường ống
|
| Hệ thống giảm áp tự động chống cháy nổ |
Nó có chức năng xả, nghĩa là một lượng lớn khí thải được tạo ra trong quá trình thử nghiệm được thải ra bên ngoài;nó có chức năng giảm áp suất chống cháy nổ, nghĩa là có một cửa giảm áp suất hấp phụ nam châm (quy cách: 300 * 300mm) ở phía sau hộp bảo vệ.Khi luồng gió mạnh tác động, giảm áp Cửa tự động mở ra, giảm tác động của vụ nổ. |
| Xung quanh hộp chống cháy nổ | Được trang bị lỗ giảm áp, áp suất có thể được giải phóng kịp thời |
| cửa hộp |
Nó được cố định bằng bản lề cường độ cao, và có thể lắp ít nhất 3 bộ khóa chống cháy nổ vào cửa để cố định. |
| Nguyên lý hộp chống cháy nổ | Áp dụng cấu trúc giảm áp suất chống cháy nổ hai lớp, các lỗ giảm áp suất của lớp trong và lớp ngoài được bố trí và tách rời nhau, có tác dụng đệm, tránh văng mảnh nổ ra ngoài, có vai trò đảm bảo an toàn sự bảo vệ. |

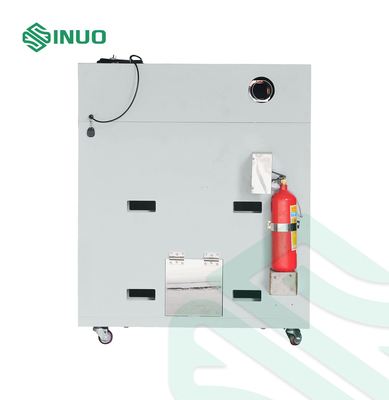

| Thiết bị chữa cháy |
Hộp chống cháy nổ được trang bị thiết bị chữa cháy.Sau khi pin phát nổ, ngọn lửa có thể được dập tắt bằng điều khiển từ xa, thiết bị và hệ thống chữa cháy có thể được mở bằng điều khiển từ xa. |
| Hệ thống chiếu sáng | Mở một lỗ kính 400X400 ở trên cùng của khu vực thử nghiệm, kính cường lực dày 20MM và lắp đặt một nhóm đèn LED có độ sáng cao phía trên kính để chiếu sáng toàn bộ không gian thử nghiệm. |
| Thiết kế cửa chống cháy nổ | Cửa trước của hộp thử nghiệm được thiết kế gia cố, có thể cách ly hiệu quả thiệt hại do cháy nổ gây ra trong quá trình thử nghiệm.Bảng điều khiển cửa sử dụng thiết kế hai lớp có gác lửng, bản lề và khóa cửa sử dụng các bộ phận tiêu chuẩn dành riêng cho thiết bị được gia cố.Cửa sổ trên cửa áp dụng thiết kế chống cháy nổ hai lớp (lớp lưới chống đạn bên trong).Cửa chống nổ được trang bị khóa chống nổ, trên cửa chống nổ có lắp xích chống nổ để bảo vệ kép. |
