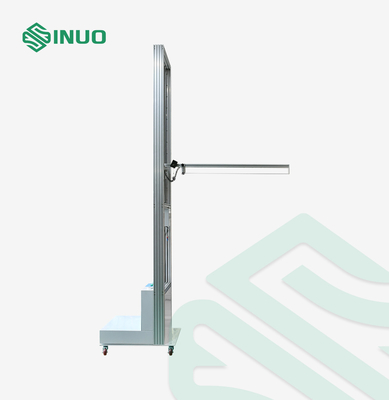

UL 2594 Thiết bị cung cấp xe điện Thiết bị kiểm tra va đập bóng thép 50mm

Thiết bị kiểm tra tác động bóng thép choThiết bị cung cấp xe điện

Các Tiêu chuẩn & Điều khoản Tuân thủ choThiết bị kiểm tra tác động bóng thép

Thiết bị kiểm tra tác động bóng thép xe điện này tuân thủ Điều khoản UL 2594 57 hình 18 và 19, v.v.

Thông số kỹ thuật choThiết bị kiểm tra tác động bóng thép

Nguồn điện: AC220 50Hz

Phương pháp điều khiển: nút + điều khiển từ xa hồng ngoại từ xa

Bi thép chịu va đập: đường kính 50mm, 500±25g, có vòng.Chất liệu thép chịu lực: GCr15, độ cứng trên HRC60.

Dây thép: Ф1mm, chất liệu Inox 304, bọc cao su, dài 1.3m, điều chỉnh

Phạm vi chiều cao của mẫu: 0,5 ~ 2,0m, chiều dài và chiều rộng của mẫu không bị giới hạn

Phạm vi chiều cao của điểm va chạm của quả bóng thép: 0,5 ~ 2,0m

Phương pháp nâng của cánh tay chéo giải phóng thiết bị: được điều chỉnh bằng cơ cấu nâng điều khiển bằng động cơ

Hiển thị chiều cao: Thước inox dày 2m, chia độ nhỏ nhất 1mm

Phương pháp phát hành: phát hành nam châm điện


Tổng quan về thiết bịvìThiết bị kiểm tra tác động bóng thép


Ứng dụng thiết bị kiểm tra va đập bi thép xe điện này: nó phù hợp để kiểm tra va đập khi rơi vỏ thiết bị.

Mẫu thử: Trạm sạc xe điện, Đèn chiếu sáng, Thiết bị âm thanh, hình ảnh và thiết bị điện tử tương tự, Thiết bị công nghệ thông tin

Tính năng:

1. Thử nghiệm tác động rơi thẳng đứng: Hệ thống điều khiển nam châm điện để giải phóng một quả cầu thép đặc Ф50mm, 500 ± 25g, để nó có thể rơi tự do từ độ cao 1,3m xuống bề mặt trên cùng của trạm sạc và thử nghiệm năng lượng tác động của 6,5J được tạo ra trên mẫu;
2. Thử nghiệm tác động xoay: Hệ thống điều khiển nam châm điện để giải phóng quả cầu thép đặc Ф50mm, 500 ± 25g, sao cho nó dao động tự do từ vị trí 0° nằm ngang dọc theo dây thép 1,3m để tác động vào mặt bên của trạm sạc, thử nghiệm năng lượng tác động 6,5J được tạo ra trên mẫu;tác động có thể được thực hiện trên các mặt của bốn hướng 90° của mẫu.
3. Sử dụng cấu trúc xe đẩy, nó có thể di chuyển và định vị xung quanh mẫu và kiểm tra các mặt khác nhau của mẫu.
4. Cấu trúc nâng điện được sử dụng, việc lắp đặt các quả bóng thép tiết kiệm nhân công và tác động lên bề mặt trên và mặt bên của mẫu ở các độ cao khác nhau được thỏa mãn.
5. Nó được giải phóng bằng nam châm điện, có thể được điều khiển bằng bộ điều khiển từ xa hồng ngoại từ xa, với hệ số an toàn cao.
6. Có hai cách tác động: tác động thẳng đứng và tác động xoay, đáp ứng đầy đủ các yêu cầu tiêu chuẩn
7. Thiết bị có thể thực hiện thử nghiệm ở hai dạng tác động rơi thẳng đứng và tác động xoay


Các bước hoạt độngvìThiết bị kiểm tra tác động bóng thép


Luyện thi
1. Cố định mẫu ở vị trí bình thường để đảm bảo rằng bề mặt đỡ là bề mặt đỡ cứng, mặt đất và tường được ưu tiên làm bề mặt đỡ.
2. Kết nối thiết bị với nguồn điện 220V và chọn phương pháp thả theo mẫu: thả thẳng đứng hoặc tác động xoay.

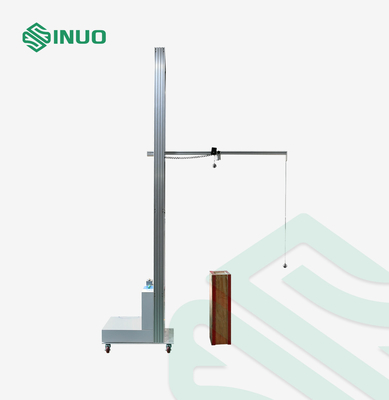

Kiểm tra tác động thẳng đứng
1. Di chuyển thiết bị sao cho thanh giữ quả cầu thép ở phía trên mẫu, đồng thời tinh chỉnh vị trí của nam châm điện và quả cầu thép thẳng đứng để quả cầu thép tác động vào vị trí mẫu cần tác động.Siết chặt các vít để cố định vị trí của nam châm điện và quả cầu thép, đồng thời cố định thiết bị hãm trên bánh xe của thiết bị để ngăn thiết bị di chuyển.
2. Kéo dài dây thép của quả cầu thép tác động thẳng đứng lên hơn 1,3m, đặt quả cầu thép lên nam châm điện và nhấn nút nhả hoặc 5 của điều khiển từ xa không dây.Đèn báo nút bật sáng và nam châm điện được kích hoạt để hút quả cầu thép.
3. Nhấn nút lên (điều khiển từ xa không dây 3) hoặc nút xuống (điều khiển từ xa không dây 4), sao cho khoảng cách giữa đáy quả bóng thép và bề mặt của mẫu là chiều cao 1,3m.
4. Nhấn nút nhả một lần nữa để làm cho nút nảy hoặc nút 6 của điều khiển từ xa không dây, nam châm điện được tắt và quả bóng thép được thả ra, và quả bóng thép rơi tự do để tác động lên mẫu.

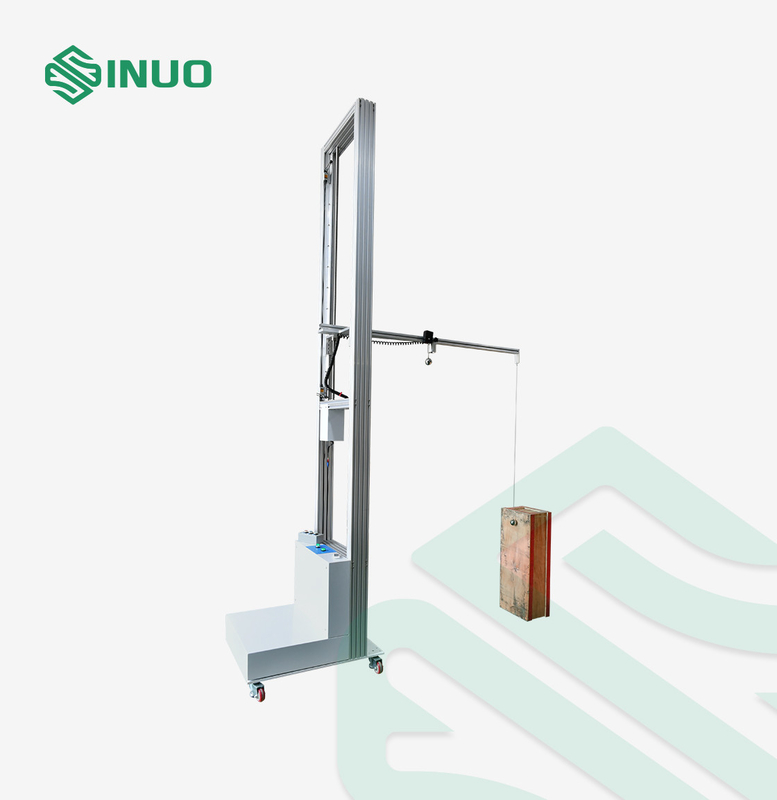

Kiểm tra tác động dao động
1. Di chuyển thiết bị sao cho quả cầu thép dao động tiếp xúc thẳng đứng với bề mặt của mẫu.
2. Đặt viên bi thép lên nam châm điện và nhấn nút nhả hoặc 5 của điều khiển từ xa không dây.Đèn báo nút bật sáng và nam châm điện được kích hoạt để hút quả cầu thép.

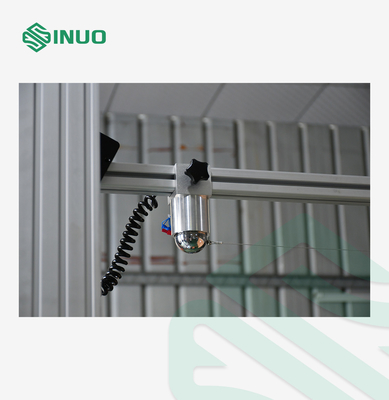

3. Nới lỏng vít torx trên nam châm điện, di chuyển nó sang trái để dây cáp của quả cầu thép ở trạng thái thẳng và khóa vít torx trên nam châm điện, như minh họa trong hình bên dưới.
4. Nhấn nút lên (điều khiển từ xa không dây 3) hoặc xuống (điều khiển từ xa không dây 4) để xác định điểm tác động của mẫu.
5. Nhấn lại nút nhả hoặc nút 6 của điều khiển từ xa không dây để nhả bi thép.Quả bóng thép tác động lên mẫu theo chuyển động rơi tự do.Sau khi va chạm, hãy lấy quả bóng thép bằng tay để tránh tác động thứ cấp.

Kiểm tra mẫu
Sau khi thử nghiệm, kiểm tra vị trí tác động của mẫu và đánh giá xem mẫu có đủ tiêu chuẩn theo yêu cầu tiêu chuẩn hay không.
