| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN886-1200L |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 10 bộ / tháng |
Phòng thử nghiệm môi trường độ ẩm nhiệt độ cao thấp với chất làm lạnh R448a
tiêu chuẩn tuân thủ
IEC60068-2-1:2007 “Thử nghiệm Môi trường-Phần 2-1: Thử nghiệm-Thử nghiệm A: Lạnh, IDT”
IEC60068-2-2:2007 “Thử nghiệm Môi trường-Phần 2-1: Thử nghiệm- Thử nghiệm B-Nhiệt khô, IDT”
IEC60068-2-30:2005 “Thử nghiệm Môi trường-Phần 2-30: Thử nghiệm-Thử nghiệm Db: Nhiệt ẩm, theo chu kỳ (chu kỳ 12h+12h), IDT”
IEC60068-2-78:2012 “Thử nghiệm Môi trường-Phần 2-78: Thử nghiệm-Test Cab: Nhiệt ẩm, trạng thái ổn định, IDT”
Các thông số kỹ thuật
Các quốc gia như Canada và Hoa Kỳ có yêu cầu tương đối cao đối với việc sử dụng chất làm lạnh.Các chất làm lạnh như R404a không được phép sử dụng và yêu cầu sử dụng R448a & R 508b thân thiện với môi trường hơn, vì vậy chúng tôi loại bỏ loại buồng nhiệt độ và độ ẩm không đổi này để đáp ứng các chính sách bảo vệ môi trường của địa phương:
| 1. Giới hạn mẫu | Buồng thử nghiệm này cấm: Thử nghiệm hoặc lưu trữ các mẫu chất dễ cháy, nổ và dễ bay hơi Thử nghiệm hoặc lưu trữ các mẫu chất ăn mòn Thử nghiệm hoặc lưu trữ các mẫu sinh học Thử nghiệm hoặc lưu trữ các mẫu nguồn phát xạ điện từ mạnh Thử nghiệm hoặc lưu trữ các mẫu chất phóng xạ Thử nghiệm hoặc lưu trữ các mẫu chất có độc tính cao Thử nghiệm hoặc lưu trữ các mẫu có thể tạo ra các vật liệu dễ cháy, nổ, dễ bay hơi, có độc tính cao, ăn mòn và phóng xạ trong quá trình thử nghiệm hoặc lưu trữ |
||
| 2. Khối lượng, kích thước và trọng lượng | |||
| khối lượng nội dung danh nghĩa | 1200L | ||
| kích thước buồng bên trong | W(1000) mm *D (1000) mm* H (1200) mm | ||
| kích thước bên ngoài | Xấp xỉW (1450) mm *D (1250) mm* H (2050) mm (không bao gồm phần động cơ phía trên) | ||
| Trọng lượng | Xấp xỉ780kg | ||
| 3. Hiệu suất | |||
| Phạm vi nhiệt độ | Phạm vi nhiệt độ: -55℃～+100℃ | ||
| phạm vi độ ẩm |
(25 ～ 98)% RH (tham khảo biểu đồ phạm vi có thể kiểm soát nhiệt độ và độ ẩm, không tải nhiệt và ướt chủ động)
Biểu đồ phạm vi kiểm soát nhiệt độ và độ ẩm |
||
| Biến động nhiệt độ | ≤ ± 0,5 ℃ (trạng thái ổn định) | ||
| nhiệt độ đồng nhất | ≤2.0℃ (trạng thái ổn định) | ||
| thời gian làm nóng | 3℃/phút (phi tuyến tính khi không tải) | ||
| Thời gian làm mát | 1℃/phút (phi tuyến tính khi không tải) | ||
|
Lỗi độ ẩm tương đối (Chỉ nhiệt ẩm) |
±3,0%RH | ||
| Độ chính xác hiển thị nhiệt độ và độ ẩm | 0,01°C/0,1% độ ẩm tương đối | ||
| Khả năng xử lý tải trực tiếp |
1000 Watt ở +20°C; 800 Watt ở 0°C; 500 Watt ở -20°C;và 300 Watt ở -40°C. |
||
| tiếng ồn làm việc |
Mức âm thanh≤85dB (Đo trong phòng cách âm với nhiệt độ môi trường 25°C và tiếng vang thấp; sử dụng trọng số A, giá trị trung bình của 8 điểm được kiểm tra; mỗi điểm kiểm tra cách nguồn ồn 1 mét và cách mặt đất 1 mét) |
||
| 4. Đặc điểm kết cấu | |||
| Vật chất | 1. Vật liệu tường ngoài: Thép tấm cán nguội, sơn tẩy và phốt phát cao cấp 2. Vật liệu tường bên trong: tấm thép không gỉ SUS304# 3. Vật liệu cách nhiệt buồng: bọt polyurethane cứng + sợi thủy tinh |
||
| Bộ phận ống gió | Quạt ly tâm;cửa thoát khí có thể điều chỉnh lượng khí, chiều cao và lượng khí hồi | ||
| Cửa | Cửa mở đơn, có tay cầm loại không phản ứng, cửa được trang bị cửa sổ quan sát, đèn chiếu sáng, thiết bị sưởi điện chống ngưng tụ cửa sổ/khung cửa, kích thước cửa: 1,0 * 1,2M | ||
| cửa sổ quan sát | Cửa có một cửa sổ quan sát bằng kính cường lực chống cháy nổ màng dẫn điện (có chức năng chống ngưng tụ), kích thước cửa sổ: 500W×600H (mm) | ||
| Quạt | Quạt ly tâm trục dài | ||
| giá đỡ mẫu | Hai giá đỡ khay di động có thể điều chỉnh bằng thép không gỉ tích hợp | ||
| cánh quạt | Sử dụng cánh quạt inox nhập khẩu từ Đài Loan | ||
| lò sưởi | Lò sưởi điện hợp kim niken-crom | ||
| máy nén lạnh | Máy nén Tecumseh của Pháp | ||
| thiết bị bay hơi | Thiết bị bay hơi kiểu vây | ||
| phương pháp làm lạnh | thác máy nén cơ khí | ||
| Phương pháp làm mát | làm mát bằng không khí | ||
| Dụng cụ kiểm soát nhiệt độ | Bộ điều khiển lập trình cảm ứng LCD thông minh 7 inch | ||
| lỗ chì | Φ50mm, 2 chiếc, mỗi chiếc được trang bị một nút cao su xốp đặc biệt (nằm ở phía bên trái của buồng) | ||
| kệ rời | 2 bộ, mỗi bộ chịu được tối thiểu 20 kg | ||
| 5. Hệ thống sưởi ấm, làm ẩm và làm lạnh và nguyên tắc làm việc của chúng | |||
| Hệ thống nhiệt | Ống gia nhiệt chống khô dạng tay áo bằng thép không gỉ tích hợp dây gia nhiệt bằng hợp kim niken-crom | ||
| Máy sưởi điện gia nhiệt tốc độ cao bằng thép không gỉ dạng vây hình chữ U được sử dụng để sưởi ấm | |||
| Hệ thống hoàn toàn độc lập, không ảnh hưởng đến mạch điều khiển | |||
| hệ thống tạo ẩm |
Phương pháp làm ẩm: 1. Phương pháp làm ẩm nồi hơi có thể tháo rời bên ngoài hoặc làm ẩm bể chứa nước tích hợp 2. Máy tạo độ ẩm bọc thép không gỉ 3. Chế độ điều khiển máy tạo độ ẩm: điều chỉnh độ rộng xung có chu kỳ bằng nhau không tiếp xúc, SSR (rơle trạng thái rắn) 4. Thiết bị kiểm soát mực nước, thiết bị chống cháy khô tạo ẩm, thiết bị thu cặn, cửa sổ quan sát mức chất lỏng 5. Công suất tạo ẩm: 6KW Máy giữ ẩm: 1. Thiết bị cấp nước tự động hoặc cấp nước tự động bằng nút nhấn 2. Màng RO + cấp lọc than hoạt tính cấp nước, có thể tháo rời để vệ sinh 3. Công tắc cấp chất lỏng điện tử mực nước cao và nhiệt độ thấp để ngăn chặn hoạt động sai 4. Thiếu nước và bảo vệ quá nhiệt và quá nhiệt + bảo vệ mực nước cực thấp + bảo vệ cấp nước quá thời gian để đảm bảo thiết bị hoạt động an toàn |
||
| Hệ thống điện lạnh | Phương pháp làm mát: làm mát bằng không khí | ||
| Máy nén lạnh: Máy nén Tecumseh của Pháp với môi chất lạnh thân thiện với môi trường | |||
| Ống đồng làm lạnh: ống đồng làm lạnh K-TYPE xoắn ốc bên trong | |||
| Bình ngưng: bình ngưng làm mát bằng không khí dạng vây hình sóng | |||
| Thiết bị bay hơi: Thiết bị bay hơi FIN—TUBE kiểu dốc | |||
| Yếu tố đóng băng: Van điện từ nhập khẩu chính hãng, bộ lọc làm khô, v.v. | |||
| Môi chất lạnh: R448a & R 508b | |||
| Đặc trưng | Các đường ống của toàn hệ thống được kiểm tra phát hiện rò rỉ 22kg | ||
| Hệ thống sưởi ấm và làm mát hoàn toàn độc lập | |||
| Được trang bị các đặc tính kỹ thuật chuyên nghiệp của công ty, nó có thể ngăn luồng không khí có nhiệt độ cao và áp suất cao quay trở lại máy làm mát và làm hỏng hệ thống. | |||
| Tất cả các chương trình hành động của hệ thống lạnh được điều khiển hoàn toàn bởi bộ điều khiển máy vi tính | |||
| 6. Hệ thống điện điều khiển | |||
| Tên | Nhãn hiệu | Nhận xét | |
|
Máy nén
|
Tecumseh, Pháp |
|
|
| Rơle áp suất | Đan Mạch DANFOSS Hoặc Mỹ EMERSON |
|
|
| Bộ điều chỉnh áp suất bay hơi | Đan Mạch DANFOSS | |
|
| Lọc khô hơn | Đan Mạch DANFOSS Hoặc Mỹ EMERSON |
|
|
| thiết bị tiết lưu | Mao dẫn hoặc van mở rộng | |
|
| Van điện từ | Nhật Bản SAGLNOMIYA hoặc Ý CASTEL hoặc Mỹ EMERSON |
|
|
| van giãn nở | Đan Mạch DANFOSS |
|
|
| 7. Hệ thống quy định | |||
| phương pháp quy định |
Thông gió tuần hoàn cưỡng bức, phương pháp điều chỉnh nhiệt độ cân bằng.Hệ thống điều khiển điều khiển đầu ra của bộ gia nhiệt thông qua đầu ra tính toán tự động PID theo điểm nhiệt độ do hệ thống đặt và cuối cùng đạt đến trạng thái cân bằng động.
|
||
| thiết bị lưu thông | Phòng điều hòa không khí tích hợp, ống dẫn khí tuần hoàn và quạt hướng trục dài có thể cải thiện luồng không khí và khả năng sưởi ấm bằng cách cải thiện luồng không khí, đồng thời cải thiện đáng kể độ đồng đều nhiệt độ của buồng thử nghiệm. | ||
| 8. Hệ thống điều khiển chương trình | |||
| Bộ điều khiển | Bộ điều khiển lập trình cảm ứng LCD thông minh 7 inch | ||
| Màn hình cảm ứng độ phân giải cao | Cài đặt tùy ý các điều kiện cố định, điều kiện chương trình và cài đặt tên thử nghiệm bảo dưỡng, số sê-ri, v.v. | ||
| Phạm vi thời gian có thể được thiết lập | 0—999H59 phút | ||
| chế độ lập trình | Đồng thời có thể thiết lập 120 nhóm chương trình với các điều kiện khác nhau.Trong bất kỳ nhóm chương trình nào, nó có thể được chia thành 1200 phân đoạn và một phần của số lượng phân đoạn có thể được chặn tùy ý để thực hiện chu trình hoặc để thực hiện công việc chu kỳ của bất kỳ phần hoặc nhóm nào. | ||
| Sự an toàn | Nó có một thiết bị bộ nhớ tắt nguồn, có thể tiếp tục thực hiện các chương trình còn lại khi có điện trở lại và có thể được sử dụng như một cuộc hẹn của máy để thực hiện thời gian khởi động và chạy máy. | ||
| Điều khiển | Tăng và giảm nhiệt độ có thể được sử dụng để kiểm soát độ dốc, kiểm soát đường cong và có chức năng tự điều chỉnh các điểm tham chiếu nhiệt độ và độ ẩm.Nó có chức năng tính toán tự động PID, có thể làm giảm sự tiện lợi do cài đặt thủ công. | ||
| chức năng giao tiếp | Giao diện đĩa U, giao diện RS-232, khóa phần cứng hoạt động sai (LOCK), phần mềm giao tiếp máy tính được cung cấp | ||
| Cài đặt | Cài đặt và tất cả các điều kiện sẽ tự động bị khóa bởi máy vi tính | ||
| Báo thức | Nếu xảy ra lỗi trong quá trình cài đặt hoặc vận hành, tín hiệu cảnh báo sẽ được cung cấp | ||
| đầu ra | Bộ điều khiển có đầu ra cổng tín hiệu ghi, có thể kết nối với máy ghi nhiệt độ và độ ẩm và có thể xuất các đường cong ghi | ||
| giao diện | Được trang bị giao diện truyền thông RS-232 tiêu chuẩn, khoảng cách truyền dài, có thể kết nối với PC để điều khiển và ghi âm. | ||
| 9. Thiết bị bảo vệ an toàn | |||
| Hệ thống điện lạnh | 1. Bảo vệ quá nhiệt máy nén 2. Bảo vệ quá dòng máy nén 3. Bảo vệ áp suất cao và thấp của máy nén 4. Bảo vệ áp suất dầu máy nén (tùy chọn cho máy nén bán kín lớn) 5. Bảo vệ quá nhiệt đối với nhiệt độ cung cấp chất lỏng 6. Bảo vệ giảm áp cực cao 7. Làm mát bằng không khí: bảo vệ quá nhiệt bằng quạt ngưng tụ |
||
| Phòng kiểm tra | 1. Có thể điều chỉnh bảo vệ quá nhiệt 2. Hạn chế bảo vệ quá nhiệt các kênh điều hòa 3. Bảo vệ quá nhiệt động cơ quạt |
||
| bảo vệ khác |
1. Bảo vệ thứ tự pha tổng công suất và mất pha (áp dụng cho nguồn điện ba pha) 2. Bảo vệ quá tải và ngắn mạch 3. Bảo vệ cảnh báo lỗi hệ thống lạnh do mở hộp nhiều lần |
||
| 10. Điều kiện sử dụng(Các điều kiện sau đây được đảm bảo bởi người dùng) | |||
| Trang web cài đặt |
1. Mặt bằng bằng phẳng, thông thoáng
A:≥40cm B:≥150cm C:≥100cm D: ≥60cm E:≥40cm |
||
| Điều kiện môi trường | 1. Nhiệt độ: 5℃ ～ 35℃ 2. Độ ẩm tương đối: ≤85% 3. Áp suất không khí: 86kPa ～ 106kPa |
||
| điều kiện cung cấp điện | Các yêu cầu về nguồn điện: 1. Đi kèm với Công suất tần số xoay chiều 20KVA để buồng thử nghiệm hoạt động ở điện áp đầu vào từ 208V đến 230V, Pha: 3 pha, Tần số: 60Hz 2. Điện trở nối đất bảo vệ nhỏ hơn 4Ω 3. Người dùng được yêu cầu định cấu hình thiết bị bằng công tắc nguồn hoặc không khí có công suất tương ứng tại vị trí lắp đặt và công tắc này phải được thiết bị sử dụng độc lập |
||
| dòng điện tối đa tiêu thụ điện năng tối đa |
Tối đa ≤ 32A Pmax ≤ 15KW |
||
| Khác | Mở cửa buồng thử nghiệm trong quá trình thử nghiệm sẽ gây ra dao động nhiệt độ và độ ẩm trong buồng;nếu cửa được mở nhiều lần hoặc để mở trong thời gian dài hoặc mẫu thử phát ra hơi ẩm trong quá trình thử, bộ trao đổi nhiệt của hệ thống lạnh có thể bị đóng băng và không hoạt động. | ||
Ưu điểm của loại buồng môi trường này là gì?
Loại buồng thử nghiệm thân thiện với môi trường này của chúng tôi sử dụng chất làm lạnh R448a & R 508b.
Các quốc gia như Canada và Hoa Kỳ có yêu cầu tương đối cao đối với việc sử dụng chất làm lạnh.Các chất làm lạnh như R404a không được phép sử dụng và cần có R448a & R 508b thân thiện với môi trường hơn.Do đó, chúng tôi ra mắt loại buồng có nhiệt độ và độ ẩm không đổi này để đáp ứng các chính sách bảo vệ môi trường tại địa phương của khách hàng.

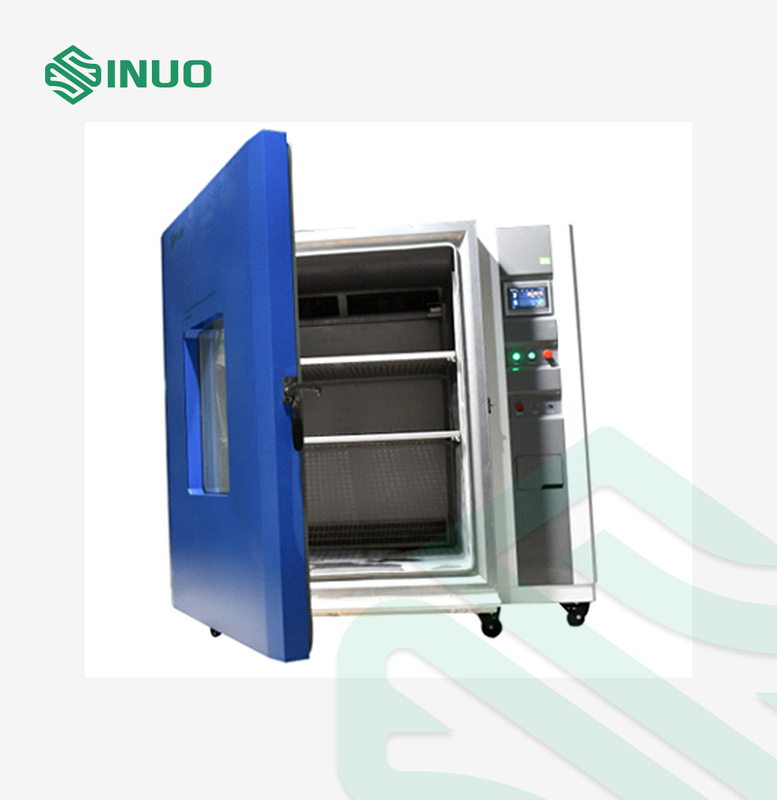

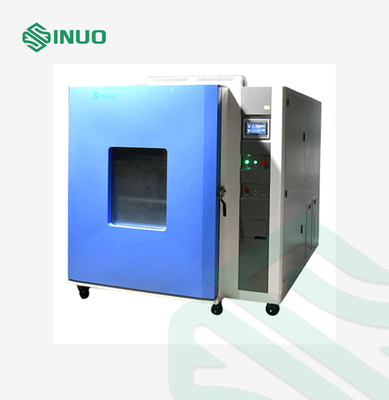

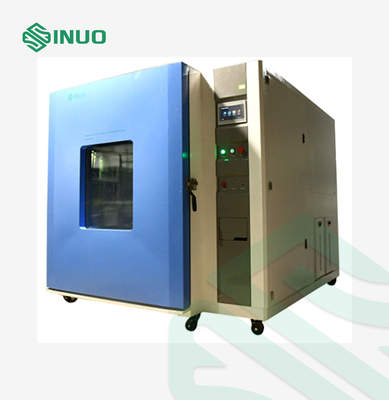

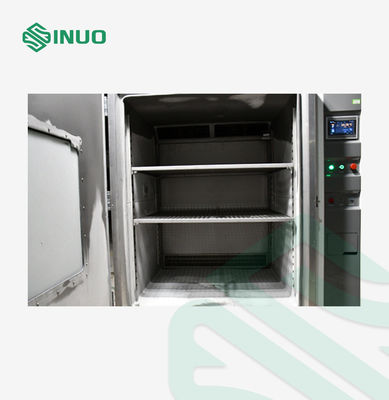

hình ảnh để tham khảo
