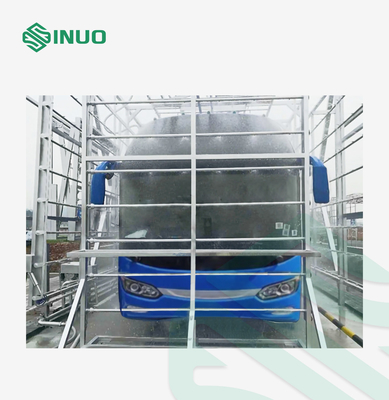

Phòng thử nghiệm vòi hoa sen phun mưa ngoài trời cho xe buýt chở khách Xe đường bộ

Xe buýt Hành khách Xe đường xe ô tô ngoài trời mưa phun phòng thử tắm

Mục đích của hệ thống

Chủ yếu đáp ứng tiêu chuẩn QC/T 476-2007 "Các giới hạn niêm phong chống mưa và phương pháp thử nghiệm cho xe hành khách",và thích nghi với tiêu chuẩn GB 29753-2013 ¢ Yêu cầu an toàn và phương pháp thử nghiệm cho xe lạnh để vận chuyển thực phẩm và sản phẩm sinh học trên đường bộ.

Nó được sử dụng để kiểm tra xem việc lắp ráp của thân xe, cửa, cửa sổ và mái vòm là bình thường, liệu hiệu suất niêm phong là đáng tin cậy và liệu phương pháp lắp đặt là chính xác

Các thông số kỹ thuật

1Chức năng thiết bị: được sử dụng cho thử nghiệm mưa của xe hơi.

2. cường độ mưa: trung bình của phía trước là 7 ~ 12 ± 1mm / phút, và trung bình của cả hai bên, trên, dưới và phía sau là 7 ~ 8 ± 1mm / phút.

3. Nguồn cung cấp điện: AC ba pha năm dây 380V ± 5% 50Hz hoặc phù hợp với yêu cầu cung cấp điện ba pha của khách hàng.

4. áp suất tiêm vòi phun: 150kPa±10kPa

5. máy đo áp suất: lắp đặt một máy đo áp suất tại cửa ra của máy bơm nước, áp suất: 0 ~ 0.5MPa.

6. Bộ đo lưu lượng: Cài đặt bộ đo lưu lượng điện từ toàn bộ sau bộ lọc tự rửa tại cửa ra của máy bơm nước.Các ống nhánh thông qua một bộ đo dòng chảy trực quan và được cài đặt sau khi van điều chỉnh dòng chảy.

7, thời gian mưa: 1 ~ 60min.

8- Kích thước phác thảo của khung phòng phát hiện mưa (chiều dài × chiều rộng × chiều cao): khoảng 20000×5200×6000mm.

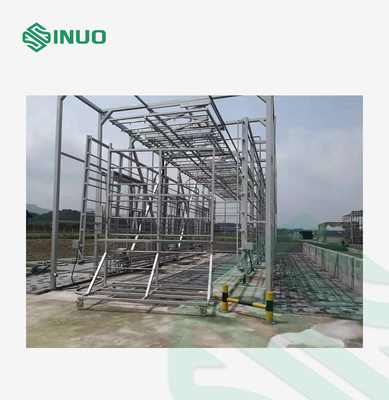

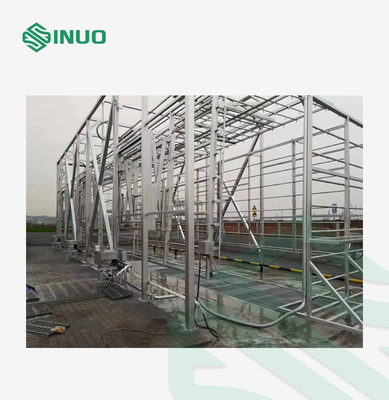

9. Phòng phát hiện mưa là một loại xương ngoài trời, không có mái nhà và các tấm bảo vệ xung quanh.

Hệ thống điều khiển

Thiết bị tắm mưa chủ yếu bao gồm: bơm nước, van điều chỉnh áp suất tự động, máy đo áp suất nước (hoặc cảm biến áp suất nước), đường ống chính, đường ống nhánh, đường ống nhánh,Bộ đo lưu lượng (hoặc cảm biến lưu lượng), van điều chỉnh dòng chảy, vòi phun, giữ ống vòi phun, hệ thống di chuyển thùng ống và hệ thống điều khiển điện vvCác thiết lập áp suất nước cung cấp của máy bơm nước cần phải đảm bảo rằng áp suất thoát nước của vòi là 150kPa±10kPaSố lượng, sức nâng, dòng chảy và đường kính đường ống của máy bơm nước phải đáp ứng các yêu cầu của hệ thống.Mỗi bề mặt phun phải bao phủ chiếc xe với kích thước bên ngoài lớn nhất tham gia thử nghiệm mưa và mỗi bộ phận được kiểm tra của mỗi chiếc xe.Các bề mặt mưa phía trước và giữa phải có thể di chuyển để thích nghi với những thay đổi về hình dạng và kích thước của xe.

Thiết bị tắm mưa nên đảm bảo rằng nước được phun trên xe từ phía trước, phía sau, phía dưới, phía bên và hướng trên, tránh các điểm chết của nước phun,và đảm bảo rằng áp suất phun nước và dòng chảy phù hợp với các bộ phận khác nhau của xe để đáp ứng các yêu cầu của tiêu chuẩn QC/T 476-2007. Cấu trúc khung của đường ống nước mưa là đơn giản và đẹp trong khi đảm bảo chống rỉ sét và chống va chạm. Toàn bộ thiết bị là đáng tin cậy và đơn giản để vận hành,và nó là thuận tiện cho việc sửa chữa và bảo trì các bộ phận.

Các vòi phun

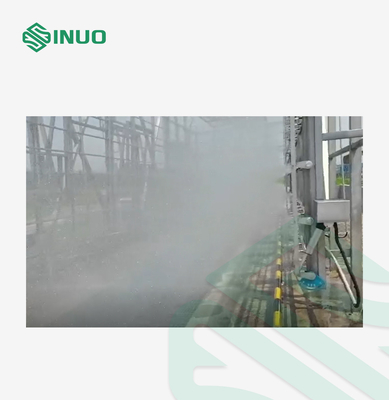

1. ống phun thép không gỉ được sử dụng, và nó có thể dễ dàng tháo rời và làm sạch. trạng thái phun là hình nón rắn, và góc nón là 60 độ.vòi trên cùng vuông thẳng đứng với mặt phẳng ngang (cũng có thể được điều chỉnh 45 độ), và thiết kế vòi đáp ứng tiêu chuẩn quốc gia. Các vòi được sắp xếp theo một lưới vuông, không có khu vực trống trong khu vực phun, và đường kính của lỗ vòi là 2,5mm đến 3,0mm.Khoảng cách ngang và dọc của vòi là 400mm.

2Khoảng cách giữa vòi phun và bề mặt bên ngoài của thân xe tương ứng: 700mm±200mm.

3Các trục của vòi trên cùng và dưới cùng là vuông ngang với mặt phẳng ngang,và trục của vòi bên trái và bên phải có thể điều chỉnh từ 15 đến 90 độ thẳng đứng với hướng dọc của xe, sử dụng điều chỉnh tự động và điều chỉnh bằng tay. phía trước và phía sau là góc điều chỉnh bằng tay 90, 45, 30, 15 độ.
