| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN5515-3M |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1 bộ/tháng |

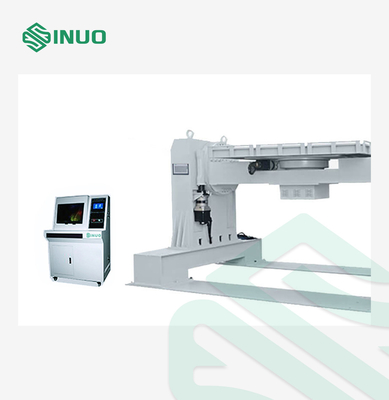

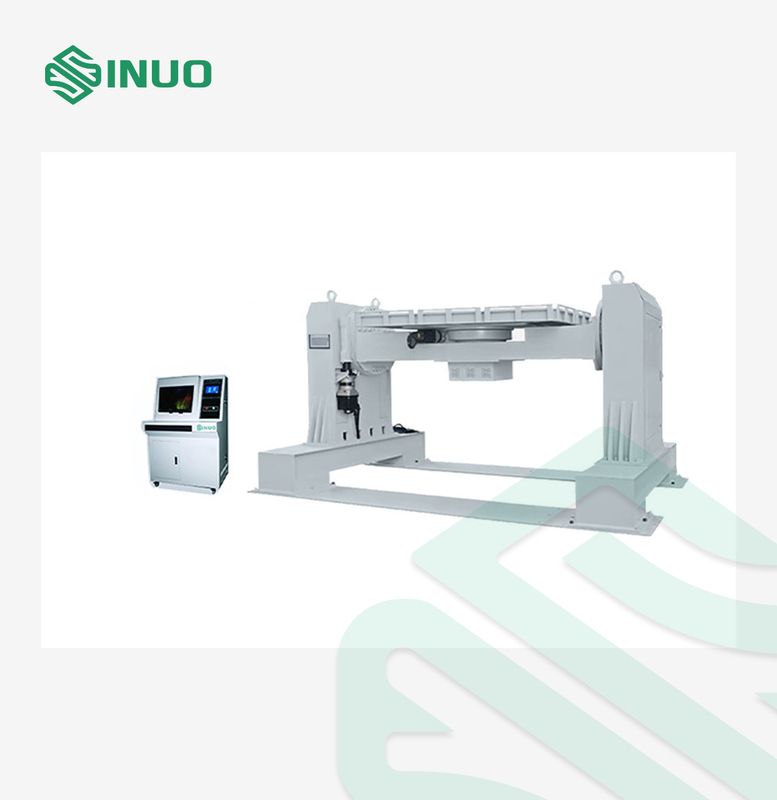

UL 2580 EV Hệ thống thử nghiệm xoay bộ pin công suất lớn
Tổng quan về thiết bị
Máy thử này phù hợp với UL2580:2020, khoản 34, GB/T 31467.3, ISO 12405-3 vv
Các thông số kỹ thuật
| Kiểm soát và vận hành | Hệ thống điều khiển thông minh PLC, hệ thống hoạt động kép của màn hình cảm ứng và máy tính từ xa |
| Động cơ | Động cơ phụ trợ |
| Kích thước sân khấu |
3500mm chiều dài * 2500mm chiều rộng * 30mm độ dày, vật liệu: nhôm. Nó có thể chứa các mẫu lên đến 3200mm * 2400mm, và chiều cao dưới 1000mm, có thể tương thích với các mẫu nhỏ và lớn
|
| Rung động xoanghướng |
Chuyển trục X/Y/Z tự động, như được hiển thị trong hình sau, hướng trái quay xung quanh trục X và hướng phải quay xung quanh trục Z tương ứng. Động lực xoắn xích trục Ythử nghiệm: làm cho mẫu xoay 90 ° xung quanh trục Z trước tiên, và sau đó xoay xung quanh trục X.
|
| Tốc độ quay |
1°/s ~ 12°/s, có thể được đặt trước trên màn hình cảm ứng và máy tính trực tiếp
|
| góc xoay | 0~360°, có thể được đặt trước trên màn hình cảm ứng và máy tính trực tiếp |
| Tăng góc xoay | 90°, có thể được đặt trước trên màn hình cảm ứng và máy tính trực tiếp |
| Độ chính xác xoay góc | ¥0,5° |
| Máy khóa mẫu | Máy kẹp |
| Quá trình thử nghiệm | Chương trình điều khiển tự động |
| Bảo vệ an toàn |
1. báo động lỗi và nguyên nhân, xử lý chức năng nhanh chóng 2- Hiển thị lỗi và chức năng tự chẩn đoán 3. báo động quá tải động cơ 4. Cảnh báo rò rỉ điện 5Máy báo khói 6. Bảo vệ tắt điện, bộ nhớ tự động 7. Kết hợp hệ thống chuyển tiếp an toàn 8. Tích hợp lưới an toàn |
| Màn hình | 2 bộ máy ảnh độ nét cao chuyên dụng giám sát hình ảnh thời gian thực và ghi lại và lưu |
| Cấu hình chính |
1Máy tính: Máy công nghiệp tất cả trong một, với chức năng WIFI, 1 bộ 2. Màn hình cảm ứng: WEINVIEW, 1 bộ 3PLC: Mitsubishi, 1 bộ 4Động cơ: Huichuan, 2 bộ 5Giảm tốc độ: 6Phần cơ khí: Sinuo 7Phần mềm: Sinuo 8Phòng thử nghiệm chuyên dụng, nên được cung cấp bởi khách hàng 9Cơ chế nạp pin, chẳng hạn như cần cẩu hoặc cần cẩu, nên được cung cấp bởi khách hàng |
Các đặc điểm và lợi thế
Tiêu chuẩn áp dụng:
UL2580 Pin để sử dụng trong xe điện Điều 18:
1. xoay bộ pin 360 ° xung quanh trục X với tốc độ xoay 90 ° / 5s, sau đó dừng lại và quan sát trong một khoảng thời gian nhất định.
2. xoay bộ pin 360 ° xung quanh trục Y với tốc độ xoay 90 ° / 5s, sau đó dừng lại và quan sát trong một khoảng thời gian nhất định.
3. Xoay bộ pin 360 ° xung quanh trục Z với tốc độ xoay 90 ° / 5s, sau đó dừng lại và quan sát trong một khoảng thời gian nhất định.
4- Chấp nhận tiêu chuẩn: Bộ pin hoặc hệ thống không có rò rỉ chất điện giải, không có vết nứt trong trường hợp, không có lửa hoặc nổ.
Gb/T31467.3-2015 Bộ pin và hệ thống pin kéo lithium-ion cho xe điện Phần 3: Yêu cầu an toàn và phương pháp thử nghiệm Khoản 7.4:
1. xoay bộ pin 360 ° xung quanh trục X với tốc độ xoay 6 ° / s; lần thứ hai xoay nó 90 °, 180 °, 270 °, 360 °, và ở lại trong một giờ sau mỗi chuyển động. Sau đó dừng lại và quan sát trong 2 giờ.
2. Xoay gói bột 360 ° xung quanh trục Y với tốc độ xoay 6 ° / s; lần thứ hai xoay nó 90 °, 180 °, 270 °, 360 °, và ở lại trong một giờ sau mỗi chuyển động. Sau đó dừng lại và quan sát trong 2 giờ.
3. chấp nhận tiêu chuẩn: gói pin hoặc hệ thống không có rò rỉ chất điện phân, không bị vỡ trong trường hợp, không có lửa hoặc nổ. và vẫn còn kết nối đáng tin cậy, cấu trúc còn nguyên vẹn,giá trị kháng cách nhiệt không dưới 100 Omega /V.
ISO12405-3:2014 Xe đường chạy bằng điện ️ Thông số kỹ thuật thử nghiệm cho bộ pin và hệ thống kéo lithium-ion ️ Phần 3: Yêu cầu hiệu suất an toàn NEQ.
Các mẫu vật và giới hạn:
Bộ pin và hệ thống pin kéo lithium-ion cho xe điện
Ứng dụng:
Thiết bị thử nghiệm xoay bộ pin là để mô phỏng bộ pin hoặc hệ thống được lắp đặt trên phương tiện điện. Trong các trường hợp đặc biệt của góc cao lên, xuống, lật, lật, v.v.để quan sát các điều kiện khác nhau mà bộ pin hoặc hệ thống có thể xảy ra trong quá trình lái xe. Hiển thị việc sử dụng thực tế các gói pin hoặc hệ thống trong phòng thí nghiệm, tìm và giải quyết các vấn đề, tối ưu hóa thiết kế sản phẩm và cải thiện chất lượng sản phẩm.Thiết bị thử nghiệm xoay bộ pin là một dụng cụ thử nghiệm đặc biệt cho thử nghiệm an toàn bộ pin hoặc hệ thốngNó là sự lựa chọn tốt nhất cho các nhà sản xuất bộ pin lithium, các nhà sản xuất xe điện và các đơn vị nghiên cứu và thử nghiệm khoa học.
Nguyên tắc thử nghiệm:
Sử dụng màn hình cảm ứng và điều khiển thông minh PLC để hoạt động gần, máy tính để điều khiển từ xa và điều khiển cơ chế xoay để đạt được xoay 360 ° xung quanh trục X / Y / Z tương ứng.Tốc độ thử nghiệm, góc thử nghiệm, thời gian khoảng thời gian và tổng thời gian thử nghiệm có thể được đặt trên máy tính và màn hình cảm ứng.

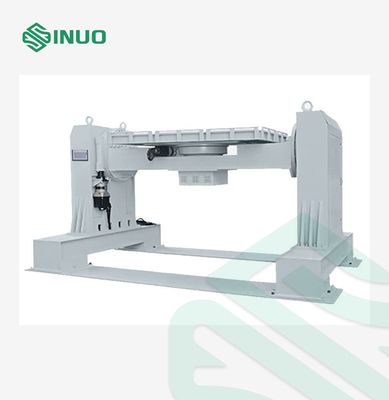

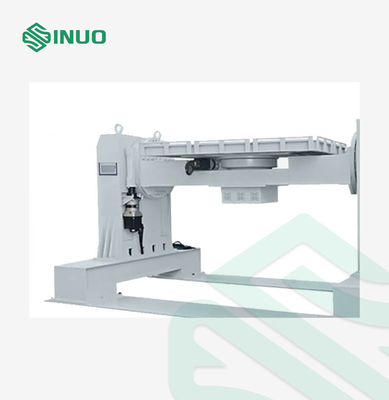

Cấu trúc và đặc điểm của thiết bị:
1. Tiếp nhận cấu trúc hỗ trợ cột tăng cường đôi, các hành động quay là ổn định và đáng tin cậy
2. Nền tảng nhôm lỗ có kích thước lớn có thể chứa các mẫu 3200mm * 2400mm, và tải trọng tối đa là 1500kg.
3- Hướng quay: X/Y/Z ba trục
4. Hệ thống điều khiển kép của màn hình cảm ứng và máy tính. Màn hình cảm ứng có thể được sử dụng để điều chỉnh máy thử nghiệm, và máy tính ngoài trời có thể được vận hành trong quá trình thử nghiệm.
Môi trường sử dụng:
Nguồn cung cấp điện: AC380V ± 10%/50Hz 15KW, nhiệt độ xung quanh: 5°C+35°C
Độ ẩm tương đối: 85% RH Không nên có bụi tập trung cao, khí ăn mòn và không khí dễ cháy và nổ xung quanh.
