| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN4421 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1 bộ/tháng |

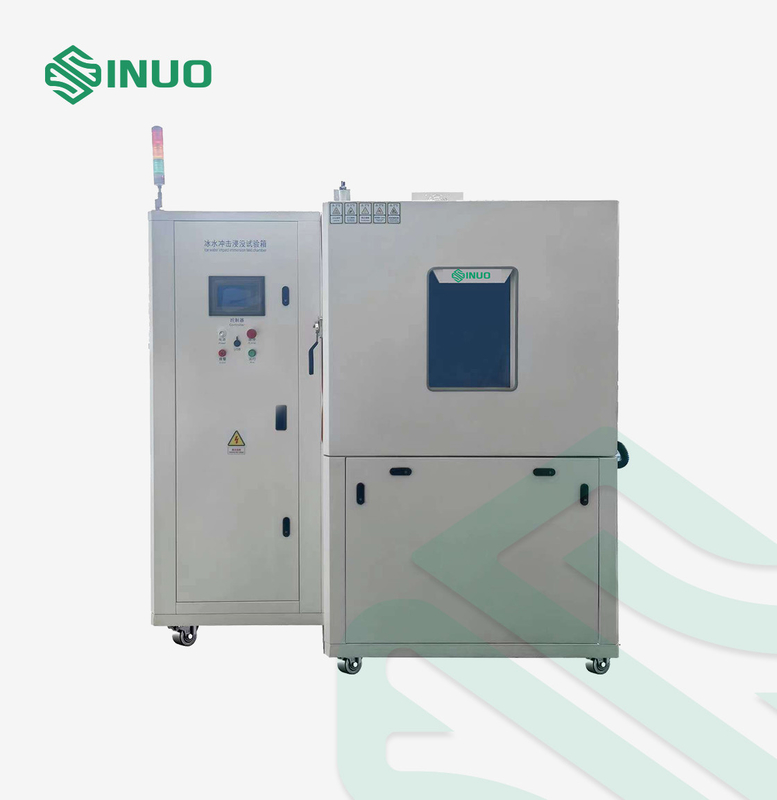

Thiết bị kiểm tra giật gân nước đá VW80000 cho các bộ phận ô tô
Thông tin hệ thống
Thiết bị kiểm tra này được thiết kế và sản xuất theo tiêu chuẩn ISO 16750-4:2010 khoản 5.4 và VW80000: 2009-10, v.v.
Nó mô phỏng thử nghiệm sốc nhiệt do nước đá gây ra cho các sản phẩm được sử dụng ở vùng nước nông của các bộ phận của phương tiện.Mục đích là để mô phỏng nước đá bắn vào hệ thống sưởi ấm hoặc các bộ phận khi lái xe trên đường ướt vào mùa đông.Chế độ hỏng hóc là nứt cơ học của vật liệu hoặc hỏng phớt do hệ số giãn nở nhiệt độ khác nhau.
Nguyên tắc làm việc:

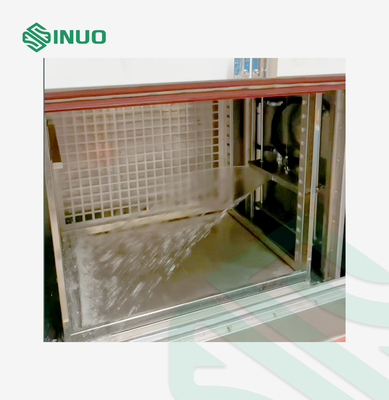

Làm nóng DUT (thiết bị được thử nghiệm) đến nhiệt độ nhất định và thời gian xác định trong buồng thử nghiệm.Sau đó phun DUT bằng nước đá trong 3 giây.Nếu DUT chỉ bị bắn tung tóe theo một hướng trên xe, chỉ phun nước theo hướng này của vị trí lắp đặt.Nếu thiết bị tiếp xúc với nước bắn vào xe theo nhiều hướng, các hướng này phải được nêu rõ và một DUT mới sẽ được kiểm tra theo từng hướng.Chiều rộng của vệt nước được kiểm soát để luôn lớn hơn chiều rộng của DUT.
Các thông số kỹ thuật
|
1. Kích thước và mẫucấm |
|
| Kích thước hộp bên trong phía trên | 1200X900X700 mm (Rộng*Sâu*C) |
| kích thước giỏ | Xấp xỉ840X680X650mm (Rộng*Sâu*C) |
| Kích thước bên ngoài | Xấp xỉ 1800X1520X2150mm (Rộng * Sâu * Cao) |
| cấm mẫu |
Cấm thử và lưu mẫu các chất dễ cháy, nổ, dễ bay hơi Cấm thử nghiệm và lưu mẫu các chất ăn mòn Cấm thử nghiệm hoặc lưu trữ các mẫu sinh học Cấm thử nghiệm và lưu mẫu nguồn phát xạ điện từ mạnh |
| 2. Các chỉ báo kỹ thuật | |
| Phạm vi nhiệt độ của hộp nhiệt độ cao | RT+10℃～150℃ |
| Độ lệch nhiệt độ | ≤2℃ |
| nhiệt độ đồng đều | ≤2℃ (trong điều kiện không tải) |
| Kiểm tra nhiệt độ nước | 0℃~+4℃ |
| Kiểm tra kiểm soát nhiệt độ nước | Máy làm lạnh 5P (với thiết bị bay hơi titan nguyên chất) |
| Số chu kỳ kiểm tra | 0 ~ 100 lần, có thể được đặt trước |
| giỏ tải | 100kg (Nâng nâng điều khiển tự động) |
| Mô hình vòi phun nước đá |
Vòi phun và hệ thống hiệu chuẩn áp suất được sản xuất theo đúng hình dưới đây, v.v., bằng thép không gỉ SUS316, có thể tháo rời.Màn hình hiển thị bên ngoài hộp có thể điều khiển lưu lượng vòi phun và các chức năng khác
|
| Sơ đồ phun nước | |
| Số lượng vòi phun nước đá | 1 CÁI |
| dòng tia nước | 3L-4L mỗi tia nước/vòi phun |
| thời gian phun | 3s |
| chu kỳ kiểm tra | 0 ~ 100 lần có thể được đặt trước |
| Khoảng cách của vòi phun đến DUT | 325±25mm (300~350mm) |
| kiểm tra chất lỏng | Nước khử ion hoặc +5%NaCl+3% bụi mịn Arizona |
| kiểm tra chất lỏng | có thể tái chế |
| thời gian chuyển mạch | ≤20 giây |
| Chức năng làm sạch tự động | Sau khi hoàn thành thử nghiệm, đường ống và mẫu sẽ tự động được làm sạch |
| Những yêu cầu khác | Hệ thống thoát nước khép kín, hệ thống bảo vệ nâng hạ rổ tự động, công nghệ chống tắc đầu phun |
| 3. Đặc điểm kết cấu | |
| Chất liệu hộp |

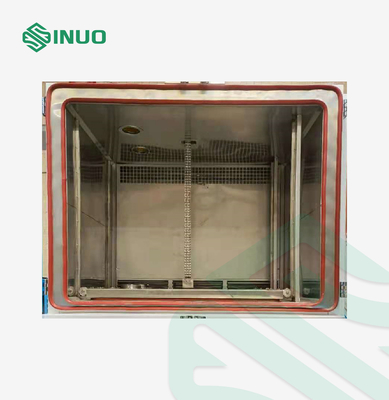

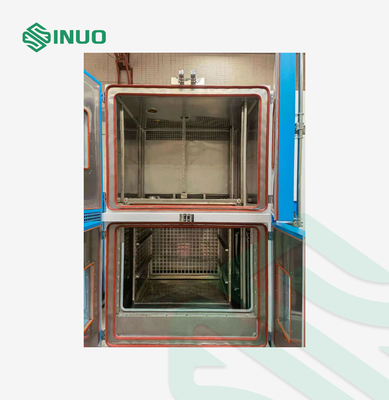

Sử dụng hộp loại giỏ treo hai hộp, phần trên là vùng sưởi ấm, phần dưới là vùng bắn nước và phần dưới là bể chứa nước (nước có thể được tái chế); A. Vật liệu hộp bên ngoài: thép tấm có phun nhựa B. Bể chứa bên trong: thép không gỉ được sử dụng cho toàn bộ hộp bên trong và giỏ |
| cửa hộp |
Cửa đôi, kích thước cửa là 1200 x 700mm (rộng x cao), có cửa sổ kính bên trái và bên phải. Kính cường lực chân không nhiều lớp, có đèn trong hộp, cửa sổ quan sát không phản chiếu ánh sáng. |
| Vật liệu cách nhiệt | Được làm đầy bằng bọt polyurethane + sợi thủy tinh để đảm bảo hiệu suất cách nhiệt, dày khoảng 100mm |
| lỗ kiểm tra | Đường kính 100mm với nút silicone |
| hệ tuần hoàn | Quạt tuần hoàn, cánh quạt bằng thép không gỉ; |
| Hệ thống máy sưởi |
Lò sưởi: Lò sưởi điện Nichrom Chế độ điều khiển: điều chế độ rộng xung có chu kỳ bằng nhau không tiếp xúc, SSR (rơle trạng thái rắn)
|
|
nước thử |
Sử dụng máy làm lạnh 5P (với thiết bị bay hơi titan nguyên chất) để cung cấp nước đá |
| Thiết kế không đóng băng | Không có hiện tượng đóng băng |
| Bảng điều khiển | Bộ điều khiển, nút thao tác |
| bánh xe di chuyển |
Bánh xe: 4 Hỗ trợ chân: 4 hỗ trợ chân cố định |
| Hệ thống điều khiển |
Bộ điều chỉnh nhiệt: Bộ điều khiển màn hình cảm ứng màu 7 inch Chế độ hoạt động: Các điều kiện kiểm tra có thể được lập trình tùy ý trong phạm vi khả năng kiểm tra Kiểm soát độ chính xác: 0,1 ℃ Chế độ điều khiển: Điều khiển tự động PID Đo nhiệt độ: kháng bạch kim PT100 |
| Bộ điều khiển | Bộ điều khiển màn hình cảm ứng màu trung thực 7": Màn hình cảm ứng có thể điều khiển nhiệt độ trong hộp, nhiệt độ của bình chứa nước, tốc độ dòng chảy, máy bơm nước và thời gian kiểm tra, v.v.; tốc độ dòng chảy và nhiệt độ được hiển thị trực tiếp trên màn hình cảm ứng, và dòng điện không đổi tự động và nhiệt độ không đổi được sử dụng. |
| Phương pháp cài đặt | Menu tiếng Anh, đầu vào màn hình cảm ứng |
| chế độ hoạt động | Vận hành định kỳ, vận hành liên tục |
| cài đặt chương trình | Tên chương trình thử nghiệm và các tham số chương trình có thể được tùy chỉnh, đồng thời hỗ trợ lưu trữ và nhập chương trình. |
| chức năng hiển thị | Dữ liệu lấy mẫu làm mới động thời gian thực và các tham số cài đặt, chức năng làm mới đường cong thời gian thực.Có thể hiển thị áp suất, lưu lượng, nhiệt độ, thời gian thử nghiệm, v.v. |
| thời gian thử nghiệm | 0-999 phút (điều khiển màn hình cảm ứng), có các tùy chọn thời gian tiêu chuẩn tương ứng cho các yêu cầu chống nước khác nhau. |
| Tần suất kiểm tra | 1-999 lần (điều khiển màn hình cảm ứng) |
| chức năng báo động | Tự động tắt báo động, xem và xuất bản ghi báo động, cài đặt báo động và các chức năng phân tích lỗi |
| Chức năng ghi âm | Thời gian lấy mẫu là 10 giây và có thể ghi lại đường cong và dữ liệu thử nghiệm trong vòng ba tháng.Dữ liệu lấy mẫu tại mỗi thời điểm trong vòng ba tháng có thể được hỏi chi tiết.Nó có thể được xuất qua USB2.0, được in và ghi trên PC và có thể tạo báo cáo dữ liệu. |
| 4. Hệ thống an ninh | |
| Dừng khẩn cấp | Thiết bị được trang bị còi cảnh báo sự cố và nút dừng khẩn cấp được đặt trên bảng điều khiển.Nếu thiết bị không dừng được, có thể sử dụng nút dừng khẩn cấp để dừng |
| hộp kiểm tra | Bảo vệ quá nhiệt có thể điều chỉnh;cầu chì nhiệt độ trong không gian thử nghiệm;giới hạn bảo vệ quá nhiệt kênh điều hòa;bảo vệ quá nhiệt động cơ quạt |
| Khác |
Thứ tự pha điện chính và bảo vệ mất pha;chống rò rỉ;quá tải và bảo vệ ngắn mạch Công tắc nguồn chính có chức năng chống rò rỉ; Trang bị thiết bị bảo vệ an toàn đường thủy;báo động thiếu nước. |
| 5. Điều kiện sử dụng (người dùng đảm bảo đáp ứng các điều kiện sau) | |
| trang web cài đặt |
Mặt bằng bằng phẳng, thông thoáng; Không có rung động mạnh xung quanh thiết bị; Không có trường điện từ mạnh xung quanh thiết bị; Không có chất dễ cháy, nổ, ăn mòn và bụi xung quanh thiết bị; Không gian thích hợp để sử dụng và bảo trì được dành riêng xung quanh thiết bị, xem hướng dẫn để biết chi tiết |
| Điều kiện môi trường |
Nhiệt độ: 5℃～35℃ Độ ẩm tương đối: ≤85% Áp suất không khí: 86kPa～106kPa |
|
điều kiện cung cấp điện Nguồn cấp |
AC380V ba pha năm dây Dải dao động điện áp cho phép: AC (380 ± 38) V |
|
Dung lượng pin dòng điện tối đa |
Dải dao động tần số cho phép: (50±0,5)Hz Điện trở nối đất của dây nối đất bảo vệ nhỏ hơn 4Ω Người dùng được yêu cầu định cấu hình công tắc không khí hoặc nguồn có công suất tương ứng cho thiết bị tại vị trí lắp đặt và Và công tắc này phải được sử dụng độc lập cho thiết bị này |
