| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNQC1008A |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 bộ/tháng |
EN IEC 61851-1 Thiết bị kiểm tra tác động của giao diện sạc xe điện
Các Tiêu chuẩn & Điều khoản Tuân thủ choGiao diện sạc xe điện Thiết bị kiểm tra tác động con lắc
Thiết bị kiểm tra tác động con lắc giao diện sạc xe điện nàytuân thủ EN IEC 61851-1-2019, IEC 61851-1-2017,12.11, IEC60068-2-75:1997 và IEC62262:2002.
Thông số kỹ thuật choXe điện Thiết bị kiểm tra tác động con lắc giao diện sạc
| Phương pháp hoạt động | Nâng điện, nhả nam châm điện |
| Năng lượng tác động | 20J (có thể tùy chỉnh năng lượng 2,5,10,50J) |
| Khối lượng tương đương phần tử tác động | 5Kg ± 1% |
| ống xoay | Một ống thép có chiều dài 1000 mm, đường kính ngoài 15,9 mm và độ dày thành 1,5 mm |
| Vị trí chiều cao tác động mẫu | Điều chỉnh lên xuống bằng điện, hành trình 200-1200mm, chiều cao có thể tùy chỉnh |

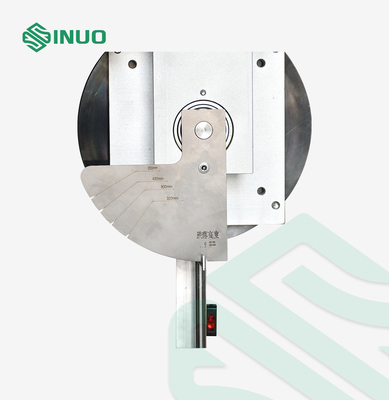

| Chiều cao thả | 0-500mm, hiển thị tỷ lệ |

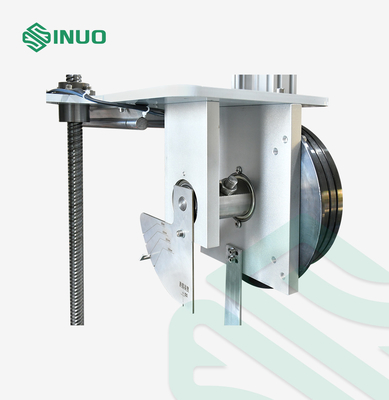

| Bản sửa lỗi và phát hành phần tử mpact | Cố định và nhả nam châm điện loại pin |
| Tấm đáy | Sàn thép chịu lực dày |
| cách di chuyển | Với giá đỡ và chân lăn, nó có thể được di chuyển đến điểm va chạm của mẫu vật |
| Tính năng tùy chọn | Chức năng chống tác động thứ cấp |
| Phụ lục | Năng lượng tác động và tham chiếu lựa chọn yếu tố tác động |
Tổng quan về thiết bịvì Giao diện sạc xe điện Thiết bị kiểm tra tác động con lắc
| Mẫu và giới hạn | Cọc sạc xe điện |
| Mục đích kiểm tra | Đối với thử nghiệm độ bền cơ học của cọc sạc xe điện cho xe điện |
| Nguyên tắc kiểm tra | Theo thí nghiệm Eha: con lắc, phần tử tác động được thả tự do ở độ cao nhất định qua ống con lắc 1 m.Tác động mẫu vật tại điểm thấp nhất theo hướng thẳng đứng.Thông qua việc chuyển đổi thế năng hấp dẫn thành động năng, mục đích thử nghiệm tác động lên mẫu đã đạt được.. |

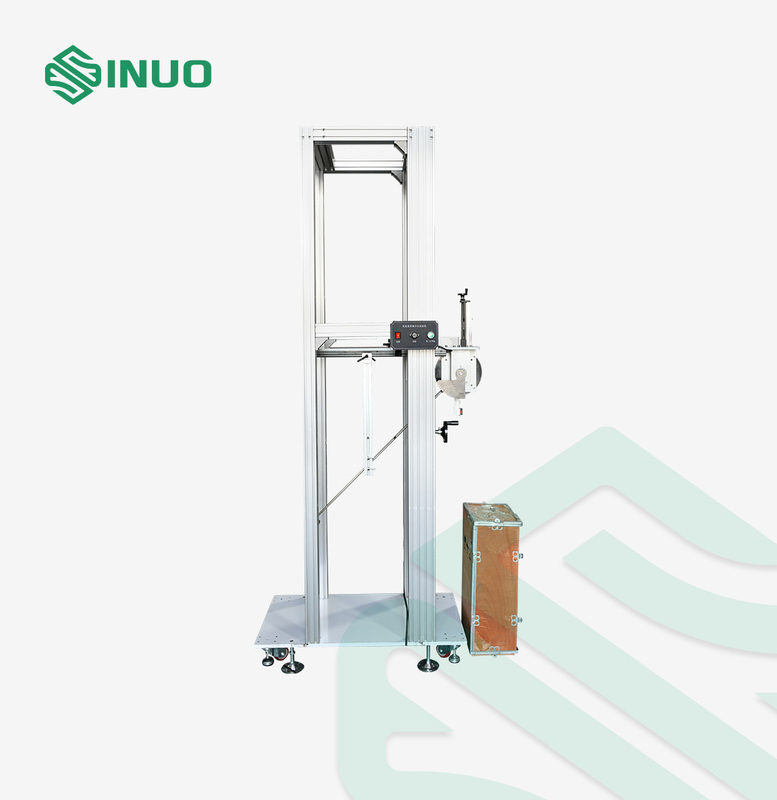

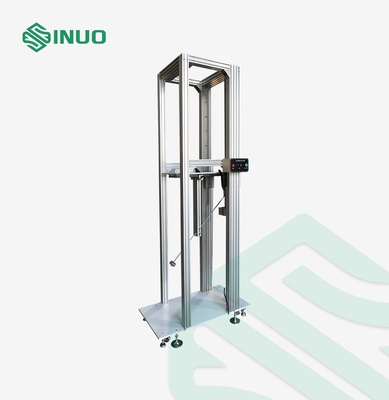

| Cấu trúc và tính năng | Sử dụng cấu trúc xe đẩy, giá đỡ có thể được điều chỉnh lên xuống và góc tác động có thể được điều chỉnh để phù hợp với yêu cầu về chiều cao của các cọc sạc có kích thước khác nhau và các điểm tác động khác nhau của cọc sạc |
| Sử dụng môi trường | Kích thước: khoảng W1300*D600*H2350mm;Trọng lượng: khoảng 250kg |
| Bảng 1 Đặc điểm thành phần tác động | ||||||
| Năng lượng/J |
≤1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
| Khối lượng tương đương ± 2% kg | 0,25(0,2) | 0,5 | 1.7 | 5 | 5 | 10 |
| Vật liệu | Nylon | Thép | ||||
| r/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| Đ/mm | 18,5(20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| l/mm | Xác định theo điều chỉnh khối lượng tương đương, xem Phụ lục A | |||||
| Bảng 2 Chiều cao rơi | |||||||||||||||
| Năng lượng/J | 0,14 | 0,2 | (0,3) | 0,35 | (0,4) | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| Khối lượng tương đương/kg | 0,25 | (0,2) | 0,25 | (0,2) | 0,25 | (0,2) | (0,2) | 0,25 | 0,25 | 0,25 | 0,5 | 1.7 | 5 | 5 | 10 |
| Chiều cao rơi ±1%mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
|
Chú thích 1: Xem Chú thích 3.2.2; Lưu ý 2: Đơn vị năng lượng joule (J) trong phần này được lấy từ gia tốc trọng trường tiêu chuẩn (g) và giá trị làm tròn của g là 10m/s². |
|||||||||||||||
| Bảng 3 Sự tương ứng giữa các mã IK và năng lượng va chạm tương ứng của chúng | |||||||||||
| mã IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| Năng lượng va chạm/J | Một | 0,14 | 0,2 | 0,35 | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 |
|
Lưu ý 1. Nếu cần năng lượng va chạm cao hơn, giá trị khuyến nghị là 50J; Lưu ý 2. Một số tiêu chuẩn quốc gia sử dụng một chữ số để biểu thị năng lượng va chạm được chỉ định.Để tránh nhầm lẫn với nó, số đặc trưng được biểu thị bằng hai chữ số. |
|||||||||||
|
|||||||||||
