| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN4418 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1 bộ/tháng |

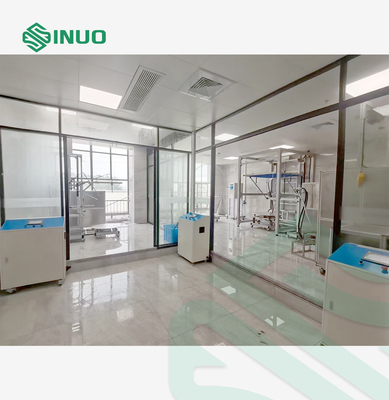

Hệ thống kiểm tra toàn diện chống nước IPX1-8 cho xe điện
Các tiêu chuẩn & điều khoản tuân thủ
IEC 62196-1Ed.4CDV:2020 khoản 20.2.
IEC60598-1:2014 Đèn chiếu sáng-Phần 1: Yêu cầu chung và thử nghiệm
IEC60529:2013 Các mức độ bảo vệ được cung cấp bởi vỏ bọc (mã IP) IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 và IPX8.
Các thông số kỹ thuật
| 1. Thông số kỹ thuật tủ điều khiển điện thông minh và bể ngâm | |
| Tủ điện điều khiển |
◆ Phát hiện lưu lượng: Phản hồi tín hiệu lưu lượng của lưu lượng kế điện tử tuabin. ◆ Cài đặt lưu lượng: Cài đặt màn hình tủ điều khiển. ◆ Bộ điều khiển: PLC Mitsubishi. ◆ Giao diện người-máy: 7 inch, màn hình cảm ứng màu. ◆ Chức năng điều khiển: cấp nước dòng điện không đổi, cấp nước áp suất không đổi, điều khiển hành động mưa thẳng đứng, điều khiển hành động mưa ống dao động, điều khiển hành động phun nước, điều khiển hành động giai đoạn, kiểm soát thời gian thử nghiệm. ◆ Chức năng bảo vệ: bảo vệ rò rỉ, bảo vệ quá tải, bảo vệ ngắn mạch. |
| Phạm vi ứng dụng | Thích hợp cho việc kiểm soát và cung cấp nước thử nghiệm chống nước IPX1-6, thử nghiệm ngâm nước IPX7, thử nghiệm độ kín nước áp suất IPX8 |
| phương pháp cấp nước | Cấp nước lưu lượng không đổi, cấp nước áp suất không đổi |
| Quy trình kiểm soát cấp nước | Sau khi người dùng đặt giá trị lưu lượng hoặc áp suất trên màn hình cảm ứng, đồng hồ đo lưu lượng điện tử hoặc đồng hồ đo áp suất kỹ thuật số sẽ theo dõi giá trị hiện tại trong thời gian thực.Đọc vào PLC thông qua chuyển đổi dữ liệu.Sau đó điều chỉnh tốc độ bơm thông qua bộ biến tần.Hệ thống có hai kênh cấp nước, một nhánh có lưu lượng lớn và một nhánh có lưu lượng nhỏ. |
| Nhánh giao thông cao |
◆ Áp dụng cho thử nghiệm phun nước mạnh IPX5/6; ◆ Dải lưu lượng: 10-100L/phút; ◆ Độ chính xác của dòng chảy: ±0,5L/phút; ◆ Đồng hồ đo lưu lượng: đồng hồ đo lưu lượng điện tử bánh răng sâu; ◆ Máy bơm nước: máy bơm ngoài nước bằng thép không gỉ; |
| Shunt lưu lượng nhỏ |
◆ Áp dụng cho chống nước IPX1/2/3/4; ◆ Dải lưu lượng: 0,6-6L/phút; ◆ Độ chính xác của dòng chảy: ±5%L/phút; ◆ Đồng hồ đo lưu lượng: đồng hồ đo lưu lượng điện tử bánh răng sâu; ◆ Máy bơm nước: máy bơm nước ly tâm bằng thép không gỉ; ◆ Dải áp suất: 0.1-3Kg/cm2; ◆ Hiển thị kỹ thuật số áp suất, sử dụng đồng hồ đo áp suất kỹ thuật số |
| Bể ngâm/Bể chứa |
◆ Nó có thể được sử dụng để kiểm tra cấp nước IPX1-6, ngâm nước IPX7, kiểm tra độ kín nước áp suất IPX8; ◆ Thể tích: 500L; ◆ Kích thước tủ: W600mmXD650mmXH1400mm. ◆ Cửa sổ quan sát: cửa sổ bằng thủy tinh trong suốt; ◆ Kích thước cửa sổ: W200mmXH1250mm; ◆ Thang đo độ sâu: thang đo bằng thép không gỉ; ◆ Chiều dài thước: 1300mm, độ chính xác 1mm. ◆ Kiểm soát mức chất lỏng: công tắc phao + ống tràn |
| ống cấp nước | Việc cung cấp nước của thiết bị thông qua ống cao su PVC, được phân phối cho từng thiết bị theo cách bố trí của trang web.Nó được điều khiển riêng biệt bằng van nước điện từ ở mỗi thiết bị.Đường ống cấp nước được trang bị van xả và nước tích tụ trong đường ống nước sẽ tự động được loại bỏ sau khi hoàn thành thử nghiệm. |
| Lọc | Vỏ thép không gỉ, lõi lọc mịn. |
| 2. Thông số kỹ thuật cơ chế nhỏ giọt dọc IPX1/2 | |
| Khu vực thử nghiệm nhỏ giọt | WD=1000×1000mm, các kích thước khác có thể được tùy chỉnh |
| chiều cao nhỏ giọt | Khoảng cách giữa kim và mẫu là 200mm được đo tự động bằng cảm biến hồng ngoại |
| Tốc độ nhỏ giọt / lưu lượng nước | Có thể chuyển đổi 1+0,5 0mm/phút hoặc 3+0,5 0mm/phút, sử dụng công nghệ lượng mưa điều khiển kỹ thuật số |
| Đường kính lỗ kim nhỏ giọt | Φ0,4mm |
| Khoảng cách lỗ nhỏ giọt | 20mm×20mm |
| nâng bể nhỏ giọt | Dẫn động bằng động cơ, có thể điều chỉnh 1100-1800mm, ray dẫn vít đảm bảo nâng và tự khóa ổn định |
| thời gian kiểm tra | 0-99999.9S, có thể đặt trước |
| 3. Thông số kỹ thuật cơ cấu tạo mưa ống dao động IPX3/4 | |
| đặc điểm kỹ thuật ống dao động | Được trang bị một ống dao động R1000mm, làm bằng thép không gỉ |
| khẩu độ lỗ kim mưa | Φ0,4mm |
| phân phối lỗ kim | Góc IPX3: 120°;IPX4: 180°, khoảng cách lỗ 50mm |
| Chuyển mạch IPX3/4 | Chuyển đổi giữa kim bị chặn và kim xuyên lỗ cho phép thực hiện các thử nghiệm khác nhau từ IPX3 sang IPX4 mà không cần thay đổi ống dao động |
| góc dao động | IPX3: 120° (±60°);IPX4: 350° (±175°) |
| tốc độ dao động | IPX3: 4 giây/lần (2×120°); |
| Lưu lượng nước mưa đường ống dao động | IPX4: 12 giây/lần (2×350°); |
| bàn xoay chống nước | Điều chỉnh 0,6-6L/phút, sử dụng công nghệ lượng mưa điều khiển kỹ thuật số |
| thời gian kiểm tra | Đường kính: Φ600mm, có thể nghiêng 15°, tốc độ quay 1 vòng/phút, được trang bị khung đỡ có thể nâng hạ, chịu tải ≤ 50kg |
| 4. Thông số kỹ thuật cơ cấu phun cầm tay IPX3/4 | |
| Thông số đầu phun Ipx3/4 | Đường kính ngoài Ф102mm, đường kính hình cầu SФ75,5mm, 1 lỗ ở giữa, 24 lỗ ở hai vòng tròn bên trong với góc 30°, 96 lỗ ở bốn vòng tròn bên ngoài với góc 15°, tổng cộng 121 lỗ, đường kính Ф0 .5mm, làm bằng đồng thau |
| Dòng nước | 10L/phút ±5%, cài đặt màn hình cảm ứng, điều khiển chuyển đổi tần số tự động, giá trị lưu lượng hiển thị kỹ thuật số |
| Áp lực | 50～150Kpa, dải đo áp suất 0～0.16Mpa |
| cái mỏ | có thể tháo rời |
| hướng nước | Giá đỡ có thể điều chỉnh góc phun, dùng chung giá đỡ với cơ chế phun nước |
| thời gian kiểm tra | 0～99999.9S, có thể cài đặt trước |
| 5. Thông số kỹ thuật cơ cấu phun nước cầm tay IPX5/6 | |
| Thông số vòi phun nước IPX5/6 | IPX5:Ф6.3mm;IPX6:Ф12.5mm |
| Lưu lượng phun | IPX5: 12,5±0,625L/phút;IPX6: 100±5 L/phút, cài đặt màn hình cảm ứng, điều khiển chuyển đổi tần số tự động, giá trị lưu lượng hiển thị kỹ thuật số |
| Khoảng cách phun | 2,8m (khoảng cách giữa vòi phun và tâm đĩa xoay, tiêu chuẩn yêu cầu 2,5-3m) |
| hướng phun | Giá đỡ có thể điều chỉnh góc phun |
| phương pháp cố định | Đầu phun và vòi phun nước được cố định bằng máy trên giá đỡ |
| Máy đo áp suất | 0 ~ 0,16MPa, có thể hiển thị |
| thời gian kiểm tra | 0～99999.9S, có thể cài đặt trước |
| 6. Thông số kỹ thuật của bể ngâm IPX7 | |
| Thể tích và kích thước bể chứa nước | Hộp bên trong WDH=600×650mm×1400mm, 500L |
| Độ sâu nước thử tối đa | 1200mm, có hiển thị tỷ lệ, tỷ lệ tối thiểu là 1mm |
| Phương pháp điều chỉnh độ sâu nước | Bật màn hình cảm ứng và quan sát thang mực nước |
| kích thước giỏ | Rổ treo inox WD=500×500mm |
| Kiểm soát thang máy | Palăng điện điều khiển nâng hạ giỏ treo |
| thời gian kiểm tra | Kiểm soát bởi khách hàng |
| cửa sổ quan sát | Cửa sổ kính máy cường lực, kích thước cửa sổ: W200mmXH1200mm |
| 7. Thông số kỹ thuật cơ cấu kiểm tra độ kín nước áp suất IPX8 | |
| phương thức hoạt động | Các thông số cài đặt trước, điều áp tự động và tự động xả áp khi đạt đến thời gian |
| kích thước bể | Hộp bên trong Ф600×1200mm |
| Phạm vi kiểm tra độ sâu nước | 0-50 mét |
| Phạm vi điều chỉnh áp suất | 0-0,5MPa, độ chính xác 0,001MPa |
| Phương pháp kiểm soát áp suất | Điều áp bằng áp suất nước, đặt áp suất trên màn hình cảm ứng, điều chỉnh chuyển đổi tần số tự động, hiển thị giá trị áp suất màn hình kỹ thuật số |
| Áp suất xả van an toàn | 0,55MPa |
| thời gian kiểm tra | 0-99999.9S có thể được đặt |
| Sự bảo vệ an toàn | Bảo vệ thứ tự pha, bảo vệ rò rỉ, bảo vệ thiếu nước, bảo vệ bất thường, bảo vệ quá áp van an toàn |
Tổng quan về thiết bị
Mẫu và giới hạn: Sản phẩm điện và điện tử, phụ tùng ô tô và xe máy, sản phẩm truyền thông, thiết bị gia dụng, thiết bị tín hiệu và chiếu sáng ngoài trời, v.v.
Mục đích thử nghiệm: Để kiểm tra xem các sản phẩm điện và điện tử, ô tô, phụ tùng xe máy, thiết bị gia dụng, phớt và đèn có thể đảm bảo hoạt động tốt của thiết bị và linh kiện trong môi trường nhỏ giọt, đổ, phun, thấm sâu ngắn hạn hoặc dài hạn hay không. ngâm nước.Mục đích là để xác minh hiệu suất bảo vệ lớp vỏ của sản phẩm ở các cấp độ IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 và IPX8 khi nhỏ giọt, phun nước, phun nước hoặc ngâm trong thời gian ngắn
Nguyên tắc kiểm tra: Bằng cách kiểm soát lưu lượng cấp nước để đảm bảo rằng nước nhỏ giọt, vòi hoa sen hoặc nước phun đạt tốc độ yêu cầu tiêu chuẩn.Áp suất tương đương tiêu chuẩn đạt được bằng cách kiểm soát độ sâu của mẫu trong nước và thời gian ngâm.Cho phép thiết bị thử nghiệm tạo ra dòng chảy hoặc áp suất nước đồng đều trên toàn bộ bề mặt của vỏ mẫu

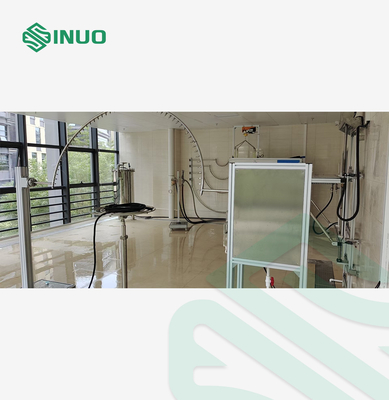

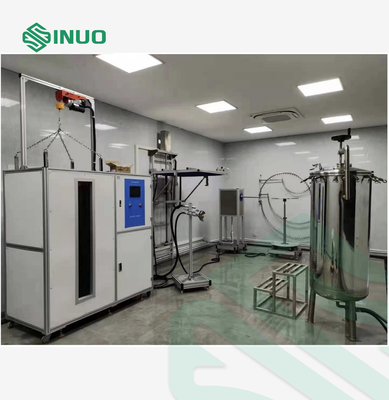

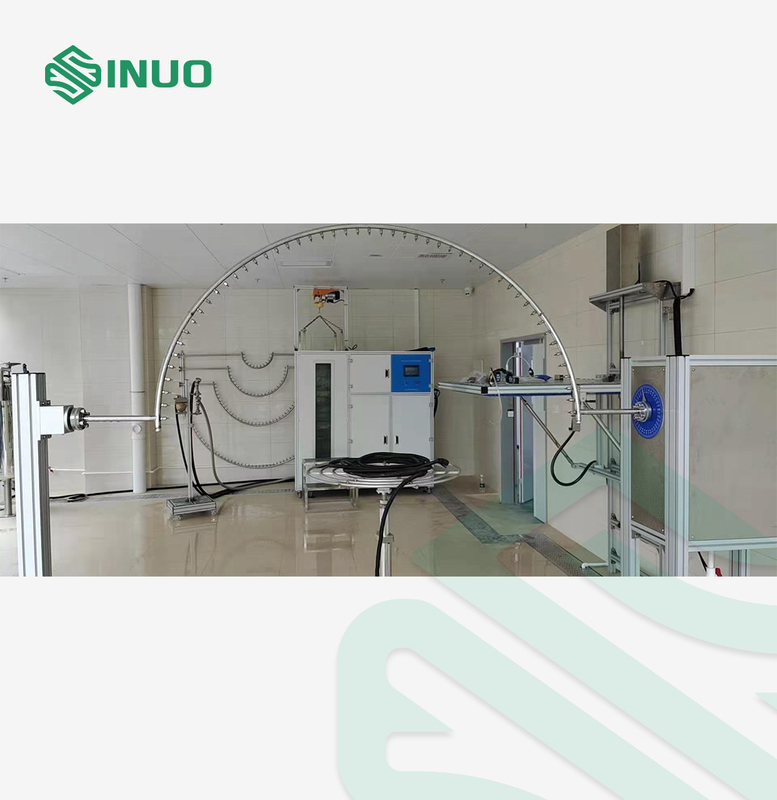

Cấu trúc và đặc điểm của thiết bị: Thiết bị bao gồm cơ chế nhỏ giọt, cơ chế tạo mưa ống dao động, cơ chế phun nước, bể ngâm nước, bể chứa nước áp lực, bàn xoay và tủ điều khiển điện.Giá đỡ bể nhỏ giọt sử dụng loại treo tường, tự động nâng lên và hạ xuống bằng điều khiển động cơ và có chức năng chống rơi.Có 1 bộ khung đỡ sàn để lắp ống dao động, ống dao động được điều khiển bằng động cơ dao động trái phải.Cơ chế phun nước được lắp đặt trên giá đỡ.Bể ngâm và cùng với tủ điều khiển điện được chế tạo như một tổng thể, và giỏ treo mang mẫu được nâng lên và hạ xuống bằng tời điện.Bình tích áp được đặt riêng và liên kết với tủ điều khiển và bình chứa nước.Được trang bị một bàn xoay tải có thể điều chỉnh tốc độ, bàn xoay có thể nghiêng 15° trong quá trình kiểm tra IPX2.Được trang bị thiết bị làm sạch bộ lọc nước để tránh tắc lỗ kim.Hệ thống này là một cấu trúc mở.
Môi trường sử dụng: Nguồn điện: AC380V±5%/50Hz, 5KW.
Nơi sử dụng: nhiệt độ 15-35°C, độ ẩm tương đối 25%-75%, áp suất khí quyển 86-106kpa (860mbar-1060mbar).Mặt đất cần bằng phẳng.Có đèn chiếu sáng, công tắc (hoặc ổ cắm) chống rò rỉ nước, chức năng cấp nước và thoát nước tốt.
Sử dụng nguồn nước: nước sạch hoặc nước máy không lẫn tạp chất, và rửa sạch thiết bị lọc bằng nước.
