Điều khoản 20.2 Thiết bị kiểm tra đầu nối EV Buồng thử nghiệm chống bụi

Thiết bị kiểm tra đầu nối EV Phòng thử nghiệm chống bụi

Các tiêu chuẩn & điều khoản tuân thủ

Buồng thử nghiệm này tuân theo tiêu chuẩn IEC60529-2013, EN60529, DIN40050, SAEJ575, v.v.

Các thông số kỹ thuật

1. Kích thước không gian bên trong: chiều rộng 1500mm * chiều sâu 1000mm * chiều cao 1000mm;

2. Bụi thử: bột talc khô có thể lọt qua sàng vuông có kích thước mắt lưới 75μm và đường kính dây 50μm.

3. Lượng bụi: 2-4kg/m³.

4. Vận tốc không khí: <2m/s

5. Chênh lệch áp suất bơm: 0 ~ -10kPa có thể điều chỉnh, được trang bị màn hình đo áp suất.

6. Kiểm soát lưu lượng bơm bơm chân không: Điều chỉnh 60-600, 600-6000mL / phút;

7. Nhiệt độ gia nhiệt: có thể điều chỉnh nhiệt độ bình thường +10℃～+60℃ để giảm độ ẩm trong buồng và hiển thị độ ẩm trong buồng;

8. Cấu trúc kín hoàn toàn, bơm rung sử dụng bơm rung khí nén, biên độ có thể được điều chỉnh vô cấp bằng cách điều chỉnh luồng không khí, quạt tuần hoàn mạnh mẽ luân chuyển không khí trong nhà để điều khiển hệ thống treo bụi và tốc độ quạt có thể được điều chỉnh bằng bộ chuyển đổi tần số;

9. Cửa kín có cửa sổ bằng kính, được trang bị chổi quét bụi để thuận tiện cho việc quan sát các điều kiện trong nhà;

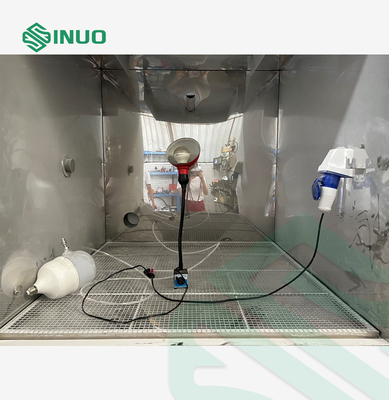

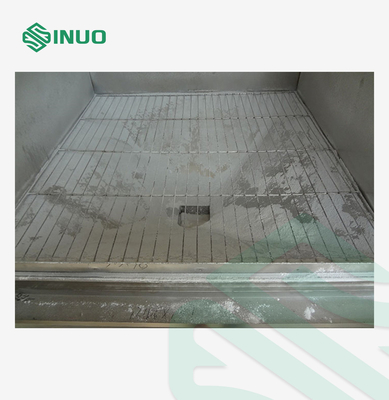

10. Kệ hàng rào inox 2 tầng đặt mẫu thí nghiệm;

11. Cấu hình hệ thống chân không: bơm chân không, đồng hồ đo lưu lượng, đồng hồ đo áp suất âm chân không, van điều chỉnh áp suất, bộ lọc.

12. Tường bên trong được làm bằng thép không gỉ và tường ngoài được sơn bằng thép tấm.

13. Định cấu hình nguồn điện thử nghiệm mẫu (ổ cắm chống bụi tích hợp), việc bật tắt nguồn điện mẫu được điều khiển bởi máy và đầu vào nguồn được tách ra khỏi máy

14. Độ phân giải: nhiệt độ: 0,1°C, thời gian: 1S;

15. Cửa: Cửa đôi, cửa mở kích thước W1500mm*H1000mm;

16. Giao diện điều khiển được vận hành bằng màn hình cảm ứng, dễ vận hành và sẽ được kiểm tra tự động sau khi cài đặt các tham số chương trình.

Tổng quan về thiết bị

Mục đích thử nghiệm: Buồng thử nghiệm này được sử dụng cho các thiết bị cơ khí, điện, điện tử, điện hóa và cơ điện.Đánh giá khả năng chống chịu, bảo quản và vận hành của các thiết bị này khi tiếp xúc với cát khô hoặc khí quyển nhiều bụi.Được sử dụng để kiểm tra hiệu suất niêm phong sản phẩm và kiểm tra độ tin cậy.

Tính năng buồng:

1. Rung thông qua chế độ rung khí nén và biên độ có thể được điều chỉnh vô cấp;

2. Được trang bị bộ biến tần, tốc độ chạy của quạt có thể được điều chỉnh bằng cách chuyển đổi tần số;

3. Tốc độ và áp suất bơm mẫu có thể được điều chỉnh độc lập và áp suất bơm ổn định;

4. Được trang bị đồng hồ đo nhiệt độ và độ ẩm điện tử, có thể hiển thị trực tiếp trên màn hình cảm ứng;

5. Phễu phía dưới được trang bị công tắc van bi để thay thế bụi dễ dàng;

6. Tường của buồng thử nghiệm được trang bị cụm lọc bụi không khí và áp suất khí quyển của các buồng bên trong và bên ngoài được cân bằng;

7. Chương trình dễ vận hành.Ngoài ra, chức năng làm nóng trước khi bật nguồn mẫu được thêm vào.Ví dụ, khi kiểm tra đèn, đèn phải được bật nguồn và làm nóng trước ở trạng thái ổn định trước khi kiểm tra bụi.Sau khi thời gian khởi động hoàn tất, thiết bị sẽ tự động bắt đầu kiểm tra bụi.Bằng cách này, thử nghiệm đèn điện có thể được hoàn thành trực tiếp trong buồng chứa bụi cùng một lúc.

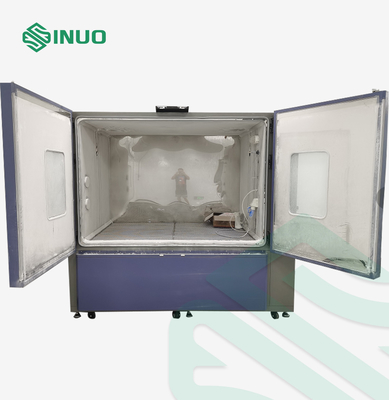

8. Cấu trúc buồng: cửa mở không bị cản trở (1500X1000mm), cửa mở hoàn toàn, thuận tiện cho việc đặt các mẫu lớn và nặng vào buồng.

Bảo vệ an toàn: cảnh báo lỗi và nguyên nhân, chức năng nhắc xử lý, tự động tắt sau khi cảnh báo lỗi;bảo vệ rò rỉ, bảo vệ ngắn mạch, quá nhiệt động cơ quạt, mất pha / đảo pha thiết bị tổng thể, bảo vệ thời gian thiết bị tổng thể.

Nguồn điện: AC 380V 50HZ 4KW;một giao diện nguồn khí nén, ống khí Φ8mm.

Cấu trúc buồng:

1. Nó được thiết kế như một phễu hình nón với cổng thu bụi và cổng thổi bụi ở phía dưới.Lắp đặt quạt tuần hoàn tuabin áp suất cao ở cổng thổi bụi để đưa bụi từ phễu lên đỉnh khoang bên trong.Bụi được thổi xuống tự nhiên từ trên xuống theo phương thẳng đứng.Khi bụi rơi vào thành bên của phễu, bụi sẽ được thiết bị rung quay trở lại cổng thổi bụi, do đó chu kỳ bắt đầu lại nhiều lần.

2. Vật liệu khoang bên trong: tấm thép không gỉ;

3. Vật liệu khoang ngoài: thép tấm cán nguội + sơn nướng/phun nhựa;

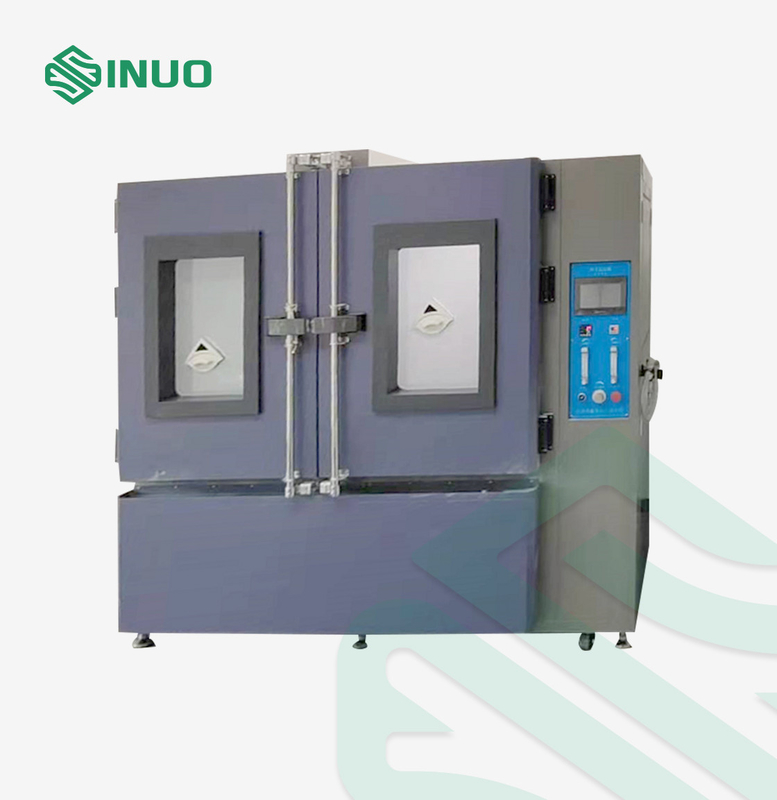

4. Hai cửa sổ quan sát;

5. Máy quét bụi: thuận tiện để quan sát tình hình thử nghiệm;

6. Đèn chiếu sáng: bên trong lắp đặt một đèn LED, thuận tiện cho việc quan sát tình hình thử nghiệm;

7. Lỗ kiểm tra: Ø100mm;

8. Tải trọng của khung ngăn: 100kg.
