Thiết bị kiểm tra lực rút khóa liên động ổ cắm IEC62196 EV
Các Tiêu chuẩn & Điều khoản Tuân thủ choThiết bị kiểm tra lực rút khóa liên động của ổ cắm
IEC 62196-1:2020 khoản 14.1.5, 14.1.6, fig13, fig14.
Điều 17.2 của IEC 62196-1:2014.
Tổng quan về thiết bịvìThiết bị kiểm tra lực rút khóa liên động của ổ cắm
Mục đích thử nghiệm: Cấu trúc của giao diện sạc phải cho phép dễ dàng cắm và rút súng sạc, đồng thời ngăn súng sạc rơi ra khỏi ổ cắm trong quá trình sử dụng bình thường.Xác minh rằng lực tối đa cần thiết để kéo cáp sạc ra khỏi ổ cắm của thiết bị nằm trong phạm vi được chỉ định trong tiêu chuẩn.
Nguyên tắc kiểm tra: Lực kéo ra tối đa của ổ cắm: Áp dụng lực kéo ra tối đa được chỉ định trong tiêu chuẩn (tổng lực của trọng lượng chính, trọng lượng bổ sung, móc (thiết bị kẹp) và phích cắm thử nghiệm) vào phích cắm thử nghiệm, và phích cắm sẽ ra khỏi ổ cắm.
Cấu trúc: Thiết bị này bao gồm thiết bị kẹp được lắp dưới tấm trên cùng A, trọng lượng chính F, trọng lượng bổ sung G và phích cắm thử nghiệm C. Khung thiết bị tương thích với GB/T20234.1 Hình 5 và Hình GB11918.4 102, bao gồm kiểm tra tải trọng cơ học của giao diện sạc ngang, kiểm tra thiết bị khóa và kiểm tra lực chèn.
Lưu ý: Kẹp có thể điều chỉnh được sử dụng, có thể chuyển đổi theo chiều dọc và chiều ngang, có thể kẹp các sản phẩm khác nhau;kẹp D được thay thế bằng một chiếc nhẫn, thuận tiện hơn khi vận hành và sử dụng;trọng lượng chính được đối trọng trực tiếp mà không có giá đỡ.
Các thông số kỹ thuậtvìThiết bị kiểm tra lực rút khóa liên động của ổ cắm
MỘTLực rút tối đa
Lực rút tối đa của ổ cắm phải đáp ứng các yêu cầu của Bảng 1.
Áp dụng lực rút tối đa được chỉ định trong tiêu chuẩn (tổng lực của trọng lượng chính, trọng lượng bổ sung, móc (thiết bị kẹp) vào phích cắm thử nghiệm, khi trọng lượng bổ sung được thả từ độ cao 50mm, phích cắm sẽ ra khỏi ổ cắm .
Người dùng nên chọn trọng lượng thích hợp cho bài kiểm tra theo bảng sau:
|
loại mẫu (AC A) |
Rút tiền N |
trọng lượng chính N |
trọng lượng bổ sung N |
| 6-40 | 165 | 148,5 | 16,5 |
| 41-80 | 300 | 270 | 30 |
| 81-150 | 440 | 396 | 44 |
| 151-250 | 660 | 396+148.5+49.5 | 66 |
|
loại mẫu (ĐC A) |
|||
| Bất kì | 750 | 396+148.5+49.5+15 | 75 |
| Khoản 17.2 A | |||
| <59 | 150 | 135 | 15 |
| 60-99 | 275 | 247,5 | 27,5 |
| 100-125 | 400 | 270+90 | 40 |
| Lưu ý: Trọng lượng chính đã chứa trọng lượng phích cắm và móc thử nghiệm | |||
bLực rút tối thiểu
Chèn máy đo với lực rút tối thiểu được chỉ định trong tiêu chuẩn (nghĩa là chốt kiểm tra (chốt đơn) đáp ứng các yêu cầu của tiêu chuẩn này, tổng khối lượng của chốt phải bằng giá trị được chỉ định trong bảng) vào từng ổ cắm riêng trong ổ cắm.Máy đo không được tháo ra khỏi ổ cắm trong vòng 30 giây.
|
Đường kính pin danh nghĩa mm |
Đường kính của máy đo mm +0 -0,01 |
Tổng lực tối thiểu N |
| 5 | 4,80 | 2,5 |
| 6 | 5,80 | 5 |
| 7 | 6,80 | 5 |
| số 8 | 7,80 | 10 |
| 10 | 9,80 | 15 |
| 12 | 11.80 | 20 |
| Lưu ý: Lực rút tối thiểu đã bao gồm trọng lượng của máy đo | ||
Cđặc điểm cấu trúc

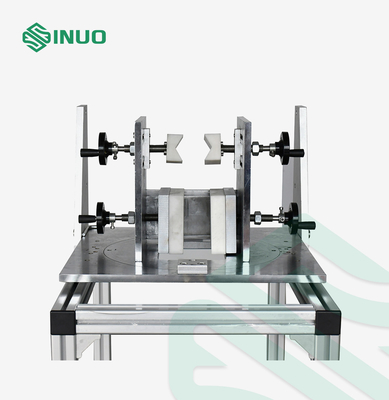

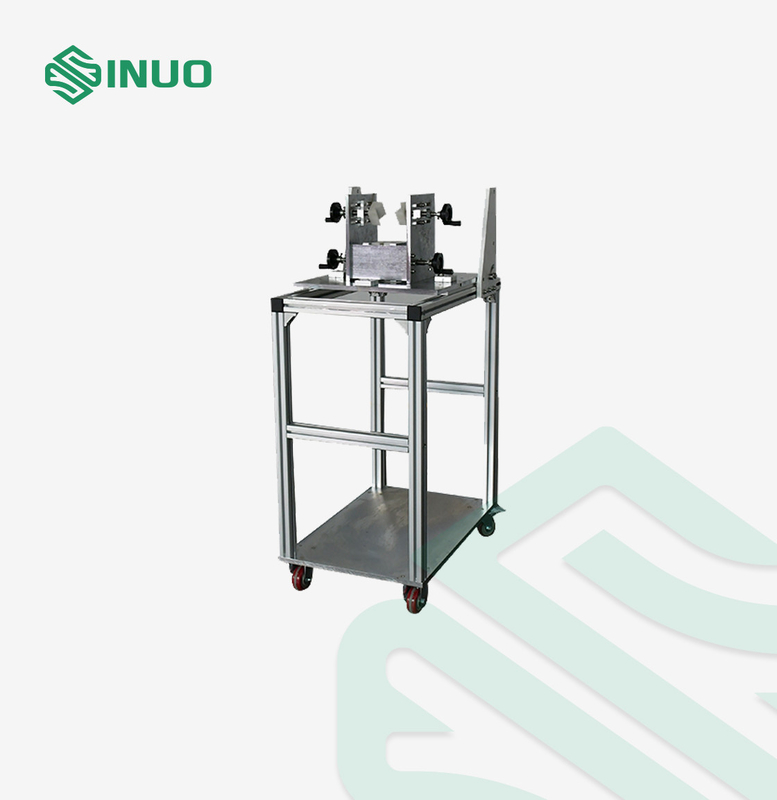

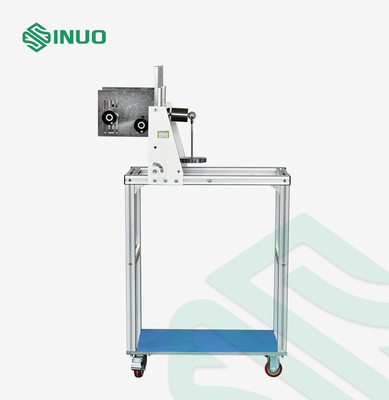

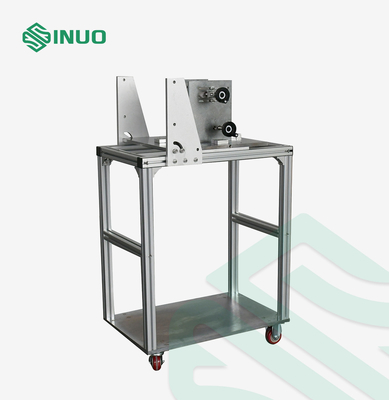

Thiết bị này chủ yếu bao gồm thiết bị cố định lắp đặt, thiết bị kẹp, trọng lượng chính, trọng lượng bổ sung và phích cắm thử nghiệm.Dựa trên kinh nghiệm, kẹp kéo được thay đổi thành đối trọng, móc trọng lượng được kết nối trực tiếp với phích cắm thử nghiệm và thiết bị cố định để giữ mẫu được cấu hình.Hình dạng cụ thể được thể hiện trong hình 1.
Dcắm thử
Phích cắm thử nghiệm, theo các tờ tiêu chuẩn liên quan, phải có các điểm tiếp xúc được mài mịn bằng thép cứng, có độ nhám bề mặt không vượt quá 0,8 µm trên chiều dài hoạt động của chúng và được đặt cách nhau ở khoảng cách danh nghĩa, với dung sai ± 0,05 mm .
Kích thước của các tiếp điểm phích cắm hoặc khoảng cách giữa các bề mặt tiếp xúc đối với các loại tiếp điểm phích cắm khác phải phù hợp với (các) kích thước tối thiểu được đưa ra trong các tờ tiêu chuẩn liên quan, với dung sai là+0,010mm
Các phích cắm thử nghiệm không được bao gồm trong thiết bị thử nghiệm này, vui lòng sử dụng các phích cắm thử nghiệm mà khách hàng đã đặt hàng riêng như sau:
| KHÔNG.: | Tiêu chuẩn | Hình số: | Tên | SỐ LƯỢNG |
| 1 | IEC62196-2/Ed.3/CDV © IEC(E) | TỜ CHUẨN 2-I tờ 1 | Phích cắm thử1:32A,250 V AC ĐẦU VÀO XE | 1 |
| 2 | IEC62196-2/Ed.3/CDV © IEC(E) | TỜ CHUẨN 2-Ilb tờ 1 | Phích cắm thử1:63 A, 480 V BA PHA HOẶC 70 A, 250 V MỘT PHA | 1 |
| 3 | IEC62196-2/Ed.3/CDV © IEC(E) | TỜ CHUẨN 2-Tờ Ild 1 | Thử nghiệm-ĐẦU VÀO XE2: 63 A, 480 V BA PHA HOẶC 70 A, 250 V MỘT PHA | 1 |
| 4 | IEC62196-2/Ed.3/CDV © IEC(E) | TỜ CHUẨN 2-Tờ Ilf 1 | ĐẦU VÀO XE THỬ NGHIỆM3: 63 A, 480 V BA PHA HOẶC 70 A, 250 V MỘT PHA | 1 |
| 5 | IEC62196-2/Ed.3/CDV © IEC(E) | TẤM CHUẨN 2-Tờ Illa 1 | Phích Cắm Thử 4: 16 A, 250 V PHÍCH CẮM MỘT PHA VỚI 1 LIÊN HỆ PHI CÔNG | 1 |
| 6 | IEC62196-2/Ed.3/CDV © IEC(E) | TỜ TIÊU CHUẨN 2-Illb sheet 1 | Phích cắm thử 6: 32 A, 250 V PHÍCH CẮM MỘT PHA VỚI 2 TIẾP TỤC THÍ NGHIỆM | 1 |
| 7 | IEC62196-2/Ed.3/CDV © IEC(E) | BẢNG TIÊU CHUẨN 2-Illc sheet 1 | Phích cắm thử 8: 63 A, 480 V CẮM 3 PHA VỚI 2 TIẾP TỤC THÍ NGHIỆM | 1 |
| số 8 | IEC62196-3/Ed.2/CDV © IEC(E) | BẢNG TIÊU CHUẨN 3-Ib tờ 1 |
Test ĐẦU NỐI XE 10 | 1 |
| 9 | IEC62196-3/Ed.2/CDV © IEC(E) | TẤM TIÊU CHUẨN CẤU HÌNH BB BỘ KHỚP NỐI XE 250 A 900 V DC BẢNG TIÊU CHUẨN 3-Iia Tờ 1 |
Test ĐẦU NỐI XE 11 | 1 |
| 10 | IEC62196-3/Ed.2/CDV © IEC(E) | BẢNG TIÊU CHUẨN 3-IIIa Tờ 2 | Kiểm tra ĐẦU VÀO XE 12 | 1 |
| 11 | IEC62196-3/Ed.2/CDV © IEC(E) | TẤM TIÊU CHUẨN 3-MÔ HÌNH ĐẦU VÀO XE Iva 2, 3 VÀ 4 Tờ 2 | Kiểm tra ĐẦU VÀO XE 13 | 1 |
| 12 | IEC62196-3/Ed.2/CDV © IEC(E) | BẢNG TIÊU CHUẨN 3-Ivb ĐẦU VÀO XE TẤT CẢ CÁC CHẾ ĐỘ Tờ 1 | Kiểm tra ĐẦU VÀO XE 14 | 1 |
echân kiểm tra
Các chốt kiểm tra không được bao gồm trong thiết bị kiểm tra này, vui lòng sử dụng các chốt kiểm tra mà khách hàng đã đặt hàng riêng như sau:
|
Đường kính pin danh nghĩa mm |
Đường kính của máy đo mm +0 -0,01 |
Tổng lực tối thiểu N |
| 5 | 4,80 | 2,5 |
| 6 | 5,80 | 5 |
| 7 | 6,80 | 5 |
| số 8 | 7,80 | 10 |
| 10 | 9,80 | 15 |
| 12 | 11.80 | 20 |
| Lưu ý: Lực rút tối thiểu đã bao gồm trọng lượng của máy đo | ||
Cấu hình và chi tiết choThiết bị kiểm tra lực rút khóa liên động của ổ cắm
Cấu hình máy đo:
Được làm bằng S136, chốt là giá trị tối thiểu của kích thước tiêu chuẩn, dung sai là +0,01 0 mm, khoảng cách là ± 0,05 mm và độ hoàn thiện là 0,8um
Máy đo ổ cắm phù hợp với lực kéo ra tối đa 16A * 1;
Máy đo ổ cắm phù hợp với lực kéo ra tối đa 32A * 1;
Máy đo ổ cắm phù hợp với lực kéo ra tối đa DC * 1;
Cấu hình trọng lượng:
165: 148,5N trọng lượng chính x1+16,5N trọng lượng bổ sung x1;
300N: Trọng lượng chính 270N x1+Trọng lượng bổ sung 30N x1;
440N: Trọng lượng chính 396N x1+Trọng lượng bổ sung 44N x1;
660N: Trọng lượng chính 594N x1+66N trọng lượng bổ sung x1;
750N: Trọng lượng chính 675N x1+Trọng lượng bổ sung 75N x1;
Lưu ý: Trọng lượng của trọng lượng chính bao gồm trọng lượng của móc và trọng lượng của trọng lượng được thực hiện bằng cách xếp chồng và kết hợp.
Nội dung kiểm tra:
7.11.8: Kiểm tra tải cơ học giao diện sạc
7.15.1.1: Kiểm tra thiết bị khóa
7.17: Kiểm tra lực chèn (phần lực chiết)
Thời gian giữ thử: 60s, kích đẩy khay lên xuống để nâng trọng lượng đạt được
Số lần kiểm tra: 4 lần, một lần theo mỗi hướng 90° quanh trục ngang, thủ công
Tải trọng thử nghiệm:
Súng sạc AC: 100N
Súng sạc DC: 140N
1,0 kg
Hình tham chiếu thử nghiệm:
