| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNQC1013A |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 15 Bộ / Tháng |

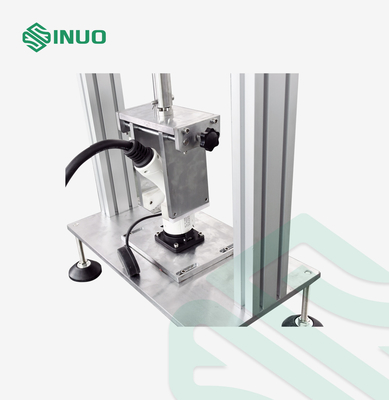

Thiết bị kiểm tra lực chèn giao diện sạc xe điện theo tiêu chuẩn IEC62196
Các Tiêu chuẩn & Điều khoản Tuân thủ choThiết bị kiểm tra lực chèn giao diện sạc
IEC 62196-1:2020 khoản 14.1.5, 14.1.6, fig13, fig14.
Điều 17.2 của IEC 62196-1:2014.
Các thông số kỹ thuậtvìThiết bị kiểm tra lực chèn giao diện sạc
| trạm kiểm tra | trạm duy nhất |
| cấu hình trọng lượng | Trọng lượng chính của súng sạc AC: 9,2kg |
| Chiều cao thả | Trọng lượng chính của súng sạc DC: 13,2kg |
| Chèn định vị ban đầu | Trọng lượng bổ sung: 0,8kg |
| Vật cố định | Lưu ý: Trọng lượng của trọng lượng chính bao gồm trọng lượng của vật cố định và thanh dẫn hướng, và trọng lượng của trọng lượng được thực hiện bằng cách xếp chồng và kết hợp |
| Kiểm tra thời gian giữ | 60s, kích đẩy khay nâng trọng lượng đạt được |
| thử tải |
Cáp sạc AC: 100N Súng sạc DC: 140N 1.0kg |
| Bài kiểm tra | Trong quá trình kiểm tra, thiết bị khóa cần được mở |
Tổng quan về thiết bịvìThiết bị kiểm tra lực chèn giao diện sạc
Mục đích của thử nghiệm: Cấu trúc của giao diện sạc phải giúp dễ dàng lắp súng sạc và kiểm tra xem lực tối đa cần thiết để cắm súng sạc vào ổ cắm thiết bị có nằm trong phạm vi được chỉ định trong tiêu chuẩn hay không.
Nguyên tắc kiểm tra: Lực của súng sạc cắm vào ổ cắm: đặt súng sạc thẳng đứng hướng xuống dưới, đặt trọng lượng chính theo yêu cầu tiêu chuẩn lên súng sạc, sau đó sử dụng quả nặng 0,8kg để rơi tự do từ độ cao 5cm để tác động đến trọng lượng chính, súng sạc Nên được cắm vào ổ cắm đến vị trí theo yêu cầu của tiếp điểm

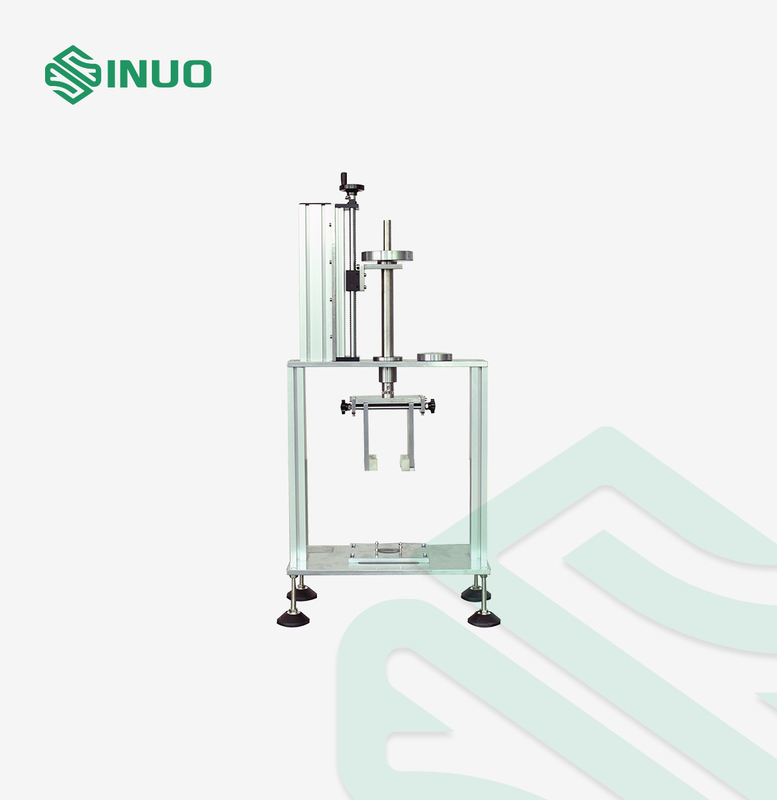

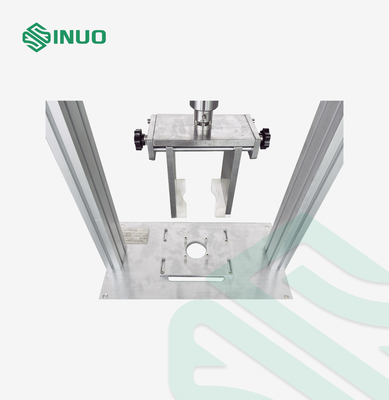

Cấu trúc thiết bị: Thiết bị này bao gồm tấm đế lắp đặt ổ cắm A, thiết bị kẹp súng sạc, trọng lượng chính F và trọng lượng bổ sung G.
Lưu ý: Bộ cố định có thể điều chỉnh định tâm được sử dụng, có thể chứa tất cả các loại sản phẩm súng sạc
đặc điểm cấu trúc

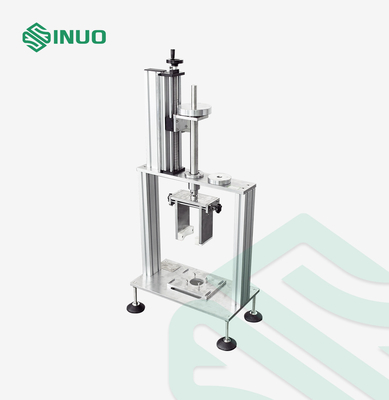

Thiết bị này chủ yếu bao gồm thiết bị cố định lắp đặt, thiết bị kẹp, trọng lượng chính, trọng lượng bổ sung và phích cắm thử nghiệm.Dựa trên kinh nghiệm, kẹp kéo được thay đổi thành đối trọng, móc trọng lượng được kết nối trực tiếp với phích cắm thử nghiệm và thiết bị cố định để giữ mẫu được cấu hình.Hình dạng cụ thể được thể hiện trong hình 1.
