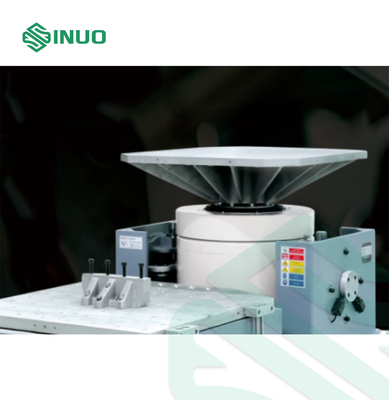

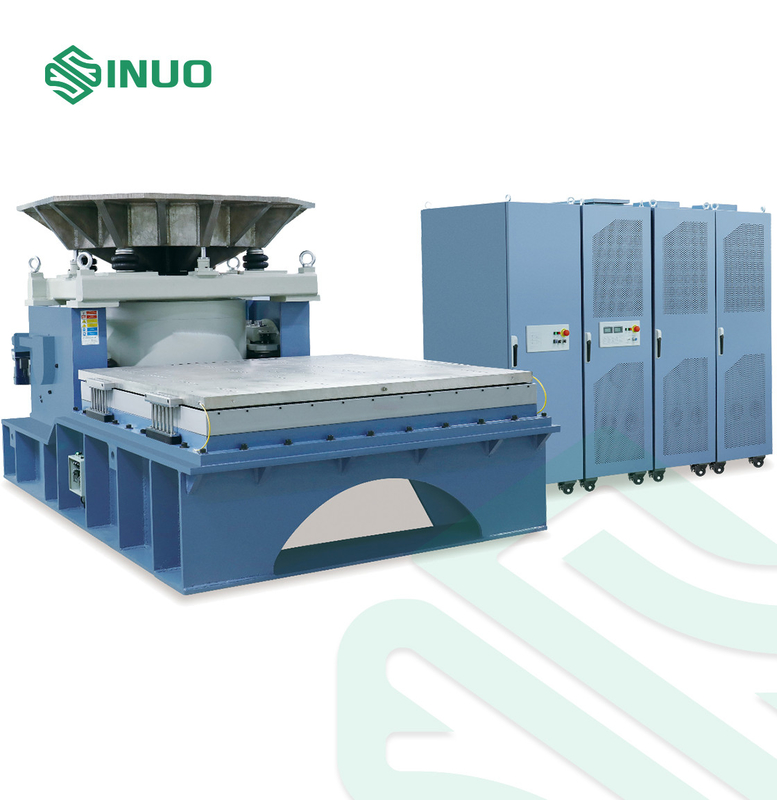

Máy kiểm tra độ rung điện từ làm mát bằng nước MIL-STD810G
Tổng quan về thiết bị
Kiểm tra độ rung là hành động kích thích hoặc gây sốc cho một bộ phận hoặc thiết bị để xem nó sẽ phản ứng như thế nào trong môi trường thực tế.Phạm vi ứng dụng của thử nghiệm độ rung là vô cùng rộng, từ các sản phẩm công nghiệp như bảng mạch, máy bay, tàu thủy, tên lửa, tên lửa, ô tô và các thiết bị gia dụng.
Laberton có thể cung cấp cho bạn toàn bộ chương trình kích thích và thử nghiệm, đồng thời chứng minh chất lượng sản phẩm cho bạn theo các tiêu chuẩn quốc gia và quốc tế, chẳng hạn như GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC và ASTM.
Công thức lựa chọn máy rung và sơ đồ cấu tạo máy rung
Các điều kiện kiểm tra do công ty giám sát cung cấp;
Loại thử nghiệm: Quét hình sin;Ngẫu nhiên;Cú sốc cổ điển;
Dải tần đáp ứng: 1-2700Hz
Công thức: A(g)=(2πf)2Dcm/980≒A=0,002DmmF2
D=A/0,002F2F=M(kg) ×A(g)
Các thông số kỹ thuật
| Thông số máy phát điện kích thích điện từ E90T45 | ||||
| Lực kích thích hình sin tối đa | Đỉnh 9000Kg.f | |||
| Lực kích thích ngẫu nhiên tối đa | 9000Kg.f rms | |||
| Lực kích thích tác động tối đa | Đỉnh 18000Kg.f | |||
| Dải tần số | 1～2700Hz | |||
| Độ dịch chuyển tối đa | 76 mm trang | |||
| Tốc độ tối đa | 2m/s | |||
| Gia tốc tối đa | 120G(1176 m/s2) | |||
| Mối quan hệ tải trọng và gia tốc tối đa: F=MA | ||||
| 5G(49m/giây2) | 10G(98m/giây2) | 20G(196m/s2) | 30G(294m/s2) | |
| 2295kg | 1095kg | 495kg | 295kg | |
| Tần số cộng hưởng bậc một | 2200Hz±5% | |||
| Tải tối đa: | 1200 kg | |||
| Tần số cách ly rung: | 3 Hz | |||
| Đường kính cuộn dây di chuyển: | Ф450 mm | |||
| Trọng lượng cuộn dây di chuyển: | 90kg | |||
| rò rỉ thông lượng | ＜10 gauss | |||
| Momen lệch tâm cho phép | ＞1000N.m | |||
| Kích thước thiết bị | 1700mm×1360mm×1540mm (không bao gồm bàn mở rộng dọc) | |||
| Trọng lượng thiết bị | 5900 kg | |||
| Bộ khuếch đại công suất chuyển mạch kỹ thuật số LA-100 | ||||
| Công suất ra | 100KVA | |||
| Điện áp đầu ra | 110Vrms | |||
| Sản lượng hiện tại | 1000 cánh tay | |||
| SNR | ≥65dB | |||
| Kích thước bộ khuếch đại | 3300mm×810mm×2170mm | |||
| Trọng lượng bộ khuếch đại | 3700kg | |||
| Hệ thống bảo vệ servo | ||||
| Chức năng | Nó có: quá điện áp lưới điện, thiếu điện áp lưới, lỗi logic, bảo vệ mô-đun nguồn, nhiệt độ mô-đun nguồn, quá dòng đầu ra, quá áp đầu ra, cấp nguồn truyền động, dịch chuyển nền tảng, nhiệt độ nền tảng, khóa liên động bên ngoài và các mạch bảo vệ khác.Khi có bất kỳ lỗi nào xảy ra, đầu ra sẽ bị tắt, âm thanh và ánh sáng sẽ báo động cùng lúc. | |||
| Bộ điều khiển rung kỹ thuật số VCS-4 | ||||
| Cấu hình phần cứng | 4 kênh đầu vào đồng thời, 1 kênh đầu ra | |||
| Mô-đun chức năng điều khiển | Sine, ngẫu nhiên, sốc điển hình, tìm kiếm cộng hưởng và dừng | |||
| Điều khiển máy tính | Máy tính thương hiệu gốc với màn hình LCD | |||
| Phần mềm | Có thể thực hiện thao tác tiếng Trung/tiếng Anh, phân tích miền thời gian và miền tần số, nguồn tín hiệu, phân tích quét tần số hình sin, v.v.Nó có thể tự động tạo báo cáo kiểm tra WORD, hiển thị, lưu trữ, đặt tham số kiểm tra và phân tích chức năng của tín hiệu và dữ liệu. | |||
| Bộ tăng tốc hệ thống |
Dải tần số: 1—12000Hz Độ nhạy: 50mv/g Phạm vi nhiệt độ: -24 - 250°C |
|||
| Bàn mở rộng dọc VT120 | ||||
| Vật liệu | Hợp kim magiê, bề mặt cứng | |||
| Kích thước bàn | 1200×1200mm | |||
| Lỗ cố định | Ống bọc vít bằng thép không gỉ phân bố hình chữ nhật M12 100mm * 100mm, bền và chống mài mòn | |||
| Tần suất sử dụng giới hạn trên | Sin 500 Hz, ngẫu nhiên 1500 Hz | |||
| Cân nặng | Khoảng 165Kg | |||
| Bàn trượt màng dầu ngang HB120 | ||||
| Vật liệu | Hợp kim magiê, bề mặt cứng | |||
| Kích thước bàn | 1200×1200mm | |||
| Lỗ cố định | Ống bọc vít bằng thép không gỉ phân bố hình chữ nhật M12 100mm * 100mm, bền và chống mài mòn | |||
| Tần suất sử dụng giới hạn trên | Sin 2000 Hz, Ngẫu nhiên 2000 Hz | |||
| Cân nặng | 170Kg (không có đầu nối) | |||
| Bộ tản nhiệt nước WCU | ||||
| khả năng trao đổi nhiệt | Tháp nước giải nhiệt 100KW 15T | |||
| Lưu lượng/áp suất nước tuần hoàn bên ngoài | 200L/phút 0,25-0,4Mpa | |||
| Yêu cầu nước cất | Độ cứng của nước 30ppm, PH7-8, độ dẫn điện 1us/cm | |||
| Giao diện ống nước tuần hoàn bên ngoài | 1-1/4"hoặc DN32 | |||
| Kích thước (L×W×H) | 610mm×900mm×2000mm | |||
| Cân nặng | 380kg | |||
| Yêu cầu về điện | ||||
| Nguồn cấp | 3 pha 5 dây 380V/50Hz 162 KW | |||
| Khí nén | 0,6Mpa | |||
| Điện trở đất | 4Ω | |||
Giới thiệu công nghệ và chức năng của sản phẩm
Dòng bàn rung làm mát bằng nước có nhiều ưu điểm như lực đẩy lớn, khả năng chịu lực lớn, hiệu suất làm mát cao, độ dịch chuyển tối đa 76mm.
Đáp ứng các yêu cầu kiểm tra độ rung điển hình khác nhau cho các tổ hợp điện tử lớn, thiết bị tự động hóa, các bộ phận lớn trong ngành hàng không vũ trụ, vệ tinh nhân tạo, hệ thống không gian và quân sự.
Khi hệ thống trục được thiết kế đặc biệt và khách hàng cung cấp nền tảng phù hợp, hệ thống có thể bắt đầu từ tần số thấp 1Hz hoặc thậm chí DC, cho dù đó là rung động hình sin hay ngẫu nhiên.

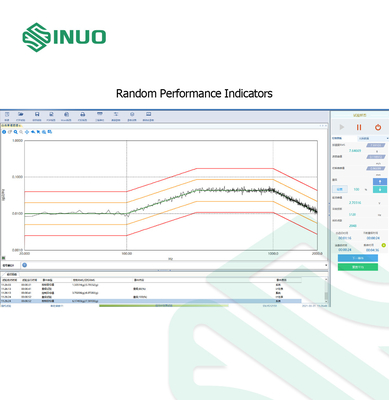

Chỉ số hiệu suất ngẫu nhiên
Chức năng điều khiển ngẫu nhiên VCS5X cung cấp khả năng điều khiển rung ngẫu nhiên nhanh chóng và chính xác.Thuật toán điều khiển thích ứng dựa trên hàm truyền có thể nhanh chóng đáp ứng tính phi tuyến của hệ thống, điểm rung cộng hưởng và sự thay đổi của tải động, cải thiện đáng kể độ chính xác điều khiển và đạt được thời gian vòng lặp nhanh.
Phương pháp điều khiển
Phương pháp cân bằng: Hàm truyền
Vòng điều khiển: Điều khiển thích ứng dựa trên cập nhật hàm truyền, có thể đáp ứng nhanh chóng những thay đổi về tính phi tuyến của hệ thống, các điểm rung cộng hưởng và tải động
kiểm soát hiệu suất
Dải động: 90dB
Kiểm soát độ chính xác: ± 1dB
Thời gian vòng kín: giá trị điển hình 100mS
tín hiệu ổ đĩa
Tín hiệu ngẫu nhiên Gaussian liên tục.
thông số điều khiển
Dải tần số: từ 0 đến 145 Hz, 250 Hz, 290 Hz, 500 Hz, 585 Hz, 1000 Hz, 1170 Hz, 2000 Hz, 2340 Hz, 4000 Hz, 4680 Hz
Độ phân giải: 100, 200, 400, 800, 1600, 3200, 6400 vạch phổ
Chiến lược điều khiển: điều khiển kênh đơn, điều khiển có trọng số, giá trị tối đa, giá trị tối thiểu
Số bậc tự do (DOF): 12~3160
Hệ số cắt (cắt sigma): 2 ~ 100
Tỷ lệ xếp chồng: Không, 50%, 75%
Phổ mục tiêu
Điểm giao nhau: được xác định theo độ lớn hoặc độ dốc, số lượng điểm giao nhau không bị giới hạn
Tính điểm chéo: Tự động tính toán giá trị tần số chéo của từng đoạn.
Phổ dung sai: Xác định đường báo động và đường ngắt tính bằng dB hoặc % so với phổ mục tiêu
Kiểm tra tính hợp lệ: Tự động kiểm tra tính hợp lệ của các giao điểm đã xác định
Giới hạn dung sai RMS: được tính toán tự động dựa trên phổ dung sai hoặc do người dùng đặt thủ công.
Tính toán RMS: Tự động tính toán các giá trị RMS dịch chuyển, vận tốc và gia tốc cũng như các giá trị đỉnh ước tính.
Điều chỉnh RMS: Điều chỉnh giá trị RMS theo cách thủ công hoặc bằng cách cài đặt chuyển đổi decibel.
Loại gia tốc: logarit, dB
Đơn vị kỹ thuật: Imperial, Metric
Hiển thị: Tự động hiển thị phổ tham chiếu với giới hạn dung sai được đặt theo phổ tham chiếu.
Kiểm tra trước
Mức độ kiểm tra trước: 0,1 ~ 100%
Tốc độ khởi động: nhanh, chậm
Ổ đĩa ban đầu: Điện áp khởi động ban đầu do người dùng xác định
Giới hạn ổ đĩa tối đa: Điện áp ổ đĩa tối đa do người dùng xác định để thử nghiệm trước
Kế hoạch chạy thử
Sự kiện thử nghiệm: Cường độ và thời gian chạy động
Kiểm tra ngắt: tắt, bật
Vòng điều khiển: vòng mở, vòng kín
Lưu trữ kết quả: bitmap màn hình, khung hoạt động, tất cả các khung, tự động lưu trữ nội dung được xác định
Tạo báo cáo thử nghiệm: báo cáo đơn giản, báo cáo đầy đủ
Tạm dừng thử nghiệm: đặt thời gian tạm dừng
Vòng lặp: thiết lập điểm bắt đầu và kết thúc của vòng lặp và số vòng lặp
Chạy trình tự kiểm tra: chuyển đổi và chạy nhiều bài kiểm tra theo trình tự
Sự an toàn
Kiểm tra ngắt đường truyền: Tự động kiểm tra số lượng đường dây vượt quá dung sai và so sánh với giá trị cho phép, tỷ lệ ngắt đường dây là 0~1
Giới hạn giá trị hiệu quả: Kiểm tra xem giá trị hiệu quả của điều khiển có vượt quá giới hạn tối đa và tối thiểu đã đặt hay không
Hủy bỏ thủ công: Người dùng có thể dừng xét nghiệm bằng nút "Dừng" trên bảng điều khiển và nút "HỦY" ở mặt trước của hộp điều khiển
Chạy: Cách nhanh nhất là nhấn “ABORT” để ngắt quá trình chạy thử trực tiếp bằng phần cứng.
Giá trị giới hạn bảng rung: gia tốc, vận tốc, độ dịch chuyển tối đa.
Kiểm tra trước: Sử dụng tín hiệu quy mô nhỏ để kiểm tra vòng điều khiển hệ thống và hiệu suất hệ thống, kiểm tra chức năng truyền hệ thống, v.v.
Kiểm tra: Phát hiện vòng hở tự động liên tục, kiểm tra quá tải, cảnh báo, kiểm tra dải dung sai gián đoạn, kiểm tra giới hạn gián đoạn RMS, khởi động, dừng và thay đổi cường độ theo tốc độ do người dùng chỉ định, giới hạn tín hiệu ổ đĩa.
Phổ mục tiêu nổi: Khi cường độ thay đổi, phổ mục tiêu, cảnh báo và dung sai ngắt tuân theo sự thay đổi cường độ hiện tại và tự động kiểm tra số lượng đường vượt quá dung sai trong kiểm tra cường độ hiện tại
Độ nhạy vòng hở: không nhạy, bình thường, nhạy cảm.
Vận hành thủ công trong quá trình thử nghiệm
Chạy các hành động đang mở: dừng hoặc bắt đầu kiểm tra, tạm dừng hoặc tiếp tục kiểm tra
Điều chỉnh mức độ: tăng giảm mức độ theo cách thủ công hoặc đặt mức độ trực tiếp
Chạy nhảy: chuyển sang sự kiện tiếp theo trong lịch trình theo cách thủ công
Hoạt động điều khiển chạy: hợp lệ hoặc không hợp lệ để phát hiện ngắt, điều khiển vòng lặp mở hoặc vòng kín
Thao tác hiển thị: thêm/xóa con trỏ, thêm/xóa cửa sổ, thay đổi nội dung hoặc giao diện hiển thị, v.v.
Báo cáo thử nghiệm: tạo báo cáo thử nghiệm WORD/PDF
Con trỏ Đỉnh/Thung lũng: Tự động phát hiện và đánh dấu đỉnh/thung lũng
Con trỏ thông thường: con trỏ đơn, con trỏ kép, đọc X, Y của vị trí được con trỏ trỏ
Con trỏ sóng hài: đánh dấu sóng hài
Hiển thị trạng thái trực tuyến
Các thông số chính: cường độ dòng điện, giá trị cực đại của điện áp dẫn động, gia tốc mục tiêu, vận tốc, giá trị dịch chuyển và giá trị RMS gia tốc được kiểm soát
Thời gian: tổng thời gian chạy, thời gian toàn thang đo, thời gian thang đo hiện tại, thời gian còn lại
Trạng thái hiện tại: tạm dừng, kiểm tra trước, chạy thử, báo động và gián đoạn kiểm tra, v.v.

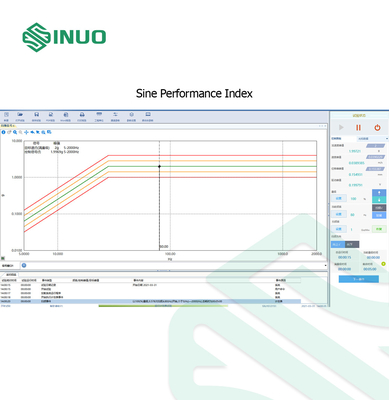

Chỉ số hiệu suất sin
Hệ thống điều khiển hình sin VCS thực hiện quét tần số hình sin hiệu quả và điều khiển tần số cố định bằng cách tạo ra sóng hình sin quét liên tục từ 1Hz đến 10000Hz.Tín hiệu truyền động tạo ra một quá trình quét tương tự thực sự.Thuật toán điều khiển thích ứng dựa trên việc cập nhật biên độ tín hiệu hình sin có thể đáp ứng nhanh chóng với những thay đổi của hệ thống và có độ chính xác điều khiển và dải động điều khiển cao.
Phương pháp điều khiển
Phương pháp cân bằng: hàm truyền
Vòng điều khiển: điều khiển thích ứng dựa trên cập nhật biên độ tín hiệu hình sin, có thể phản ứng nhanh với những thay đổi về tính phi tuyến của hệ thống, điểm rung cộng hưởng và tải động
Kiểm soát hiệu suất
Dải động: 110dB
Thời gian vòng kín: 10ms
Tín hiệu điều khiển: cung cấp tín hiệu hình sin quét chất lượng tương tự
Biến dạng dạng sóng: <0,3%
Tỷ lệ tín hiệu trên tạp âm lớn hơn 100 dB
Độ phân giải tần số: 0,01%
thông số điều khiển
Chiến lược điều khiển: điều khiển kênh đơn, điều khiển có trọng số, giá trị tối đa, giá trị tối thiểu
Chế độ hoạt động: thủ công, tự động
Băng thông bộ lọc tỷ lệ: băng thông tỷ lệ, băng thông cố định
Cảm biến dịch chuyển - bộ lọc thông thấp: 0,1 ~ 18750Hz
Độ phân giải miền thời gian: ≥10ms
Tốc độ bắt đầu: 1 ~ 120dB
Tần số quét tuyến tính: 0,01 ~ 6000Hz/phút
Tần số quét logarit: 0,01~100 tháng 10/phút,
Dải tần số: 1Hz ~ 10000Hz
Thông số quét
Chế độ quét tần số: tuyến tính, logarit
Thời lượng quét: số lần quét tần số, thời gian
Tốc độ quét: Tốc độ quét có thể được đặt cho mỗi sự kiện quét
Hướng ban đầu: lên, xuống
Cài đặt tần số: tần số giới hạn dưới, tần số giới hạn dưới, tần số bắt đầu
Thông số thường trú
Tần số: đặt tần số dừng
Thời lượng: số lần quét, thời gian
Phổ mục tiêu
Độ phân giải: tối đa 4096 điểm
Điểm giao nhau: được xác định theo độ lớn hoặc độ dốc, số lượng điểm giao nhau không bị giới hạn
Độ lớn: gia tốc, vận tốc, độ dịch chuyển
Độ dốc: gia tốc không đổi, vận tốc không đổi, độ dịch chuyển không đổi
Phổ dung sai: Xác định đường báo động và đường ngắt tính bằng dB hoặc % so với phổ mục tiêu
Kiểm tra tính hợp lệ: Tự động kiểm tra tính hợp lệ của các giao điểm đã xác định
Tính toán đỉnh: tự động tính toán giá trị cực đại của độ dịch chuyển, vận tốc và gia tốc.
Đơn vị kỹ thuật: Imperial, Metric
Hiển thị: Tự động hiển thị phổ tham chiếu với giới hạn dung sai được đặt theo phổ tham chiếu.
Tính điểm chéo: Tự động tính toán giá trị tần số chéo của từng đoạn.
Loại gia tốc: logarit, dB
Bắt đầu kiểm tra
Tốc độ khởi động: nhanh, chậm
Ổ đĩa ban đầu: Điện áp khởi động ban đầu do người dùng xác định
Giới hạn ổ đĩa tối đa: Tăng điện áp ổ đĩa tối đa cho các thử nghiệm do người dùng xác định
Kế hoạch chạy thử
Sự kiện kiểm tra: quét, dừng, bước
Kiểm tra ngắt: tắt, bật
Vòng điều khiển: vòng mở, vòng kín
Vòng lặp: thiết lập điểm bắt đầu và kết thúc của vòng lặp và số vòng lặp
Tạm dừng thử nghiệm: đặt thời gian tạm dừng
Lưu trữ kết quả: bitmap màn hình, khung hoạt động, tất cả các khung, tự động lưu trữ nội dung được xác định
Tạo báo cáo thử nghiệm: báo cáo đơn giản, báo cáo đầy đủ
Chạy trình tự kiểm tra: chuyển đổi và chạy nhiều bài kiểm tra theo trình tự
Vận hành thủ công trong quá trình thử nghiệm
Chạy các hành động đang mở: dừng hoặc bắt đầu kiểm tra, tạm dừng hoặc tiếp tục kiểm tra
Điều chỉnh mức độ: tăng hoặc giảm mức độ theo các bước thủ công và bạn cũng có thể đặt mức độ trực tiếp
Điều khiển quét tần số: thay đổi tần số, tăng/giảm tần số, thay đổi hướng quét, cài đặt tần số thủ công
Hướng quét: thay đổi hướng quét
Run Jump: Chuyển thủ công sang sự kiện tiếp theo trong lịch trình, chuyển thủ công sang lịch trình tiếp theo
Hoạt động điều khiển chạy: hợp lệ hoặc không hợp lệ để phát hiện ngắt, điều khiển vòng lặp mở hoặc vòng kín
Thao tác hiển thị: thêm/xóa con trỏ, thêm/xóa cửa sổ, thay đổi nội dung hiển thị hoặc báo cáo giao diện, v.v.
Báo cáo thử nghiệm: tạo báo cáo thử nghiệm WORD/PDF
Hiển thị trạng thái trực tuyến
Các thông số chính: cường độ dòng điện, giá trị đỉnh của điện áp dẫn động, mục tiêu và biên độ gia tốc được kiểm soát
Thời gian: tổng thời gian chạy, thời gian chạy toàn thang đo, thời gian thang đo hiện tại, thời gian còn lại
Trạng thái hiện tại: tạm dừng, kiểm tra trước, chạy thử, báo động và gián đoạn kiểm tra, v.v.
sự an toàn
Ngắt thủ công: Người dùng có thể dừng quá trình chạy thử thông qua nút “Dừng” trên bảng điều khiển và nút “HỦY” ở mặt trước của hộp điều khiển.Cách nhanh nhất là nhấn "ABORT" để trực tiếp làm gián đoạn quá trình chạy thử qua phần cứng.
Giá trị giới hạn bảng rung: gia tốc, vận tốc, độ dịch chuyển tối đa.
Kiểm tra: Phát hiện vòng hở tự động liên tục, kiểm tra quá tải, cảnh báo, kiểm tra dải dung sai ngắt, khởi động, dừng và thay đổi cường độ theo tốc độ do người dùng chỉ định, giới hạn tín hiệu biến tần.

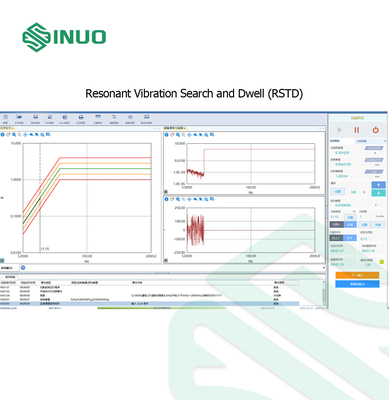

Tìm kiếm và lưu giữ rung động cộng hưởng (RSTD)
Tìm kiếm và giữ rung cộng hưởng VCS cung cấp các chức năng tìm kiếm và dừng cộng hưởng.Thuật toán theo dõi độc đáo của hệ thống có thể theo dõi tần số rung cộng hưởng một cách nhanh chóng và chính xác.Tìm kiếm và dừng rung động hài bao gồm tất cả các chỉ số điều khiển hình sin và cũng bao gồm các chỉ số sau.
Tìm kiếm cộng hưởng
Chức năng truyền: bất kỳ cặp kênh đầu vào nào hoặc kiểm tra giữa kênh đầu vào và kênh điều khiển
Dải tìm kiếm: tần số bắt đầu và dừng do người dùng lựa chọn trong dải tần được xác định bởi phổ tham chiếu
Tốc độ quét: tốc độ quét mặc định, tốc độ quét chuyên dụng do người dùng chỉ định
Tiêu chí phát hiện: nhận dạng cộng hưởng dựa trên giá trị q, biên độ hàm truyền hoặc cả hai
Cư trú tại
Chế độ kiểm tra: hai chế độ: 1) ở lại trong khi tìm kiếm cộng hưởng;2) sau khi hoàn tất tìm kiếm, lưu trú theo danh sách lưu trú, chế độ này cho phép người dùng sửa đổi danh sách lưu trú
Chế độ dừng: dừng tần số cố định, dừng theo dõi
Thời gian dừng tần số cố định: thời gian, số chu kỳ;hoặc tốc độ trôi biên độ
Theo dõi tiêu chí cư trú: đạt thời gian hoặc số chu kỳ quy định;bù tần số rung cộng hưởng (tần số hz hoặc phần trăm);tốc độ lệch biên độ cộng hưởng (tổng bù hoặc bù trong một khoảng thời gian nhất định)
Kế hoạch chạy thử
Tìm kiếm cộng hưởng: xác định và thực hiện các sự kiện tìm kiếm cộng hưởng
Dừng cộng hưởng: xác định và thực hiện các sự kiện dừng cộng hưởng, tương ứng với tìm kiếm dao động điều hòa
Tìm kiếm dừng: thực hiện dừng ngay sau khi tìm kiếm điểm rung cộng hưởng
Hiển thị tín hiệu
Bản ghi tìm kiếm: cùng một bản ghi hoạt động liên quan đến tìm kiếm rung động hài hòa và điểm dừng
Danh sách dừng: liệt kê tất cả các điểm tần số thường trú và biên độ, pha, giá trị q tương ứng, v.v.
Đồ thị biên độ: hàm truyền biên độ so với đường cong biến đổi tần số
Sơ đồ pha: đường cong của hàm truyền pha theo tần số
Sự an toàn
Ngắt thủ công: Người dùng có thể dừng quá trình chạy thử thông qua nút “Dừng” trên bảng điều khiển và nút “HỦY” ở mặt trước của hộp điều khiển.Cách nhanh nhất là nhấn "ABORT" để trực tiếp làm gián đoạn quá trình chạy thử qua phần cứng.
Giá trị giới hạn bảng rung: gia tốc, vận tốc, độ dịch chuyển tối đa.
Kiểm tra: Phát hiện vòng hở tự động liên tục, kiểm tra quá tải, cảnh báo, kiểm tra dải dung sai ngắt, khởi động, dừng và thay đổi cường độ theo tốc độ do người dùng chỉ định, giới hạn tín hiệu biến tần.

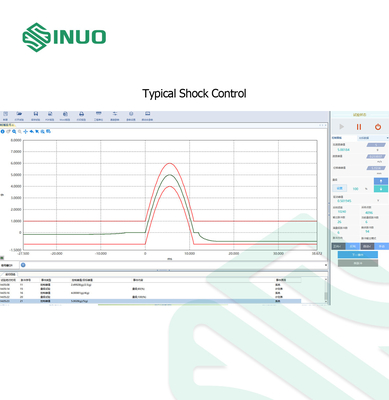

Kiểm soát sốc điển hình
Điều khiển sốc điển hình cung cấp chức năng kiểm tra sốc của dạng sóng xung kích cổ điển, áp dụng thuật toán điều khiển thích ứng dựa trên chức năng truyền, có thể phản ứng nhanh với tính phi tuyến của hệ thống và sự thay đổi của tải động, đồng thời có khả năng thích ứng hệ thống mạnh mẽ và cao điều khiển độ chính xác.
Phương pháp điều khiển
Phương pháp cân bằng: hàm truyền
Vòng điều khiển: điều khiển thích ứng dựa trên cập nhật hàm truyền, có thể đáp ứng nhanh chóng tính phi tuyến của hệ thống và sự thay đổi của tải động
Kiểm soát hiệu suất
Dải động: 90dB
Định nghĩa xung
Loại xung: nửa hình sin, răng cưa đỉnh trước, răng cưa đỉnh sau, tam giác, hình chữ nhật, hình thang, hasrsine.
Thời lượng xung: 0,5 ~ 3000ms
Biên độ xung: người dùng có thể nhập biên độ xung theo nhu cầu
Dải tần số: 0 ~ 18750 Hz
Đơn vị: hệ Anh, hệ mét
Bù xung
Phương pháp bù: bù xung trước và sau, bù xung trước, bù xung sau
Dạng sóng bù: nửa hình sin, hình chữ nhật, hình chữ nhật hài hòa
Biên độ trước xung: 1~100%
Sau biên độ xung: 1 ~ 100%
Sức chịu đựng
Loại: MIL-STD810G, IEC60068227, GJB150A, tiêu chuẩn ISO, giới hạn kiểm soát ngắt do người dùng xác định.
thông số điều khiển
Chế độ hoạt động: thủ công, tự động
Kênh điều khiển: điều khiển kênh đơn, điều khiển có trọng số
Khoảng thời gian xung: Xác định khoảng thời gian giữa hai xung
Trung bình: 1~10
Kiểm tra trước
Mức độ kiểm tra trước: 0,1 ~ 100%
Tốc độ khởi động: nhanh, chậm
Ổ đĩa ban đầu: Điện áp khởi động ban đầu do người dùng xác định
Giới hạn ổ đĩa tối đa: Điện áp ổ đĩa tối đa do người dùng xác định để thử nghiệm trước
Chạy kế hoạch thử nghiệm
Sự kiện thử nghiệm: cường độ và số lượng xung
Kiểm tra ngắt: tắt, bật
Vòng điều khiển: vòng mở, vòng kín
Lưu trữ kết quả: bitmap màn hình, khung hoạt động, tất cả các khung, tự động lưu trữ nội dung được xác định
Tạo báo cáo thử nghiệm: báo cáo đơn giản, báo cáo đầy đủ
Tạm dừng thử nghiệm: đặt thời gian tạm dừng
Vòng lặp: thiết lập điểm bắt đầu và kết thúc của vòng lặp và số vòng lặp
Phân cực xung: tiến, lùi
Sự an toàn
Phát hiện vòng lặp mở: tự động phát hiện vòng lặp điều khiển mở
Tín hiệu đầu vào: vòng mở kênh đầu vào, kiểm tra quá tải
Kiểm tra ngắt đường truyền: Tự động kiểm tra số lượng đường dây vượt quá dung sai và so sánh với giá trị cho phép, tỷ lệ ngắt đường dây là 0~1
Dung sai: MIL-STD810 (tiêu chuẩn quân đội Hoa Kỳ), tiêu chuẩn ISO, giới hạn kiểm soát ngắt do người dùng xác định.
Nút ngắt: chạy thử ngắt trực tiếp qua phần cứng
Giới hạn của máy lắc: Gia tốc tối đa, Vận tốc, Độ dịch chuyển
Giới hạn tín hiệu điều khiển: giới hạn giá trị đỉnh của tín hiệu điều khiển
Độ nhạy vòng hở: không nhạy, bình thường, nhạy cảm.
Vận hành thủ công trong quá trình thử nghiệm
Chạy các hành động đang mở: dừng hoặc bắt đầu kiểm tra, tạm dừng hoặc tiếp tục kiểm tra
Điều chỉnh độ lớn: bước thủ công để tăng hoặc giảm độ lớn, đặt trực tiếp độ lớn
Run Jump: Điều chỉnh thủ công cho sự kiện tiếp theo trong lịch trình
Hoạt động điều khiển chạy: hợp lệ hoặc không hợp lệ để phát hiện ngắt, điều khiển vòng lặp mở hoặc vòng kín
Thao tác hiển thị: thêm/xóa con trỏ, thêm/xóa cửa sổ, thay đổi nội dung hiển thị hoặc báo cáo giao diện, v.v.
Báo cáo thử nghiệm: tạo báo cáo thử nghiệm WORD/PDF
Xung xung kích: xuất xung xung kích bằng tay, thay đổi cực xung
Hiển thị trạng thái trực tuyến
Các thông số chính: cường độ dòng điện, giá trị đỉnh của điện áp truyền động, giá trị đỉnh gia tốc mục tiêu và được kiểm soát và giá trị RMS
Thời gian: số xung đầu ra, số xung còn lại, số xung mức hiện tại, số xung mức đầy đủ
Trạng thái hiện tại: tạm dừng, kiểm tra trước, chạy thử, báo động và gián đoạn kiểm tra, v.v.
