Thiết bị kiểm tra EVSE
Created with Pixso.

IEC60529 Hệ thống kiểm tra chống nước cho trạm sạc xe điện IPX3-X6

IEC60529 Hệ thống kiểm tra chống nước cho trạm sạc xe điện IPX3-X6

Tên thương hiệu: Sinuo
Số mẫu: SN4415EV
MOQ: 1
giá bán: Customized
Điều khoản thanh toán: T/T
Khả năng cung cấp: 1 bộ/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
Calibration Certificate (Cost Additional)
Tuân thủ tiêu chuẩn:
IEC 60529 và vv
Chọn vật liệu:
Thép không gỉ SUS304
Đường kính hình cầu vòi phun:
Sф 75,5mm
Đường kính lỗ IPX3-4:
Ø0,5mm
Số lượng lỗ IPX3-4:
121
Vật liệu vòi phun:
Đồng
Mở kính IPX5:
ф6,3mm
Mở kính IPX6:
ф12.5mm
chi tiết đóng gói:
Hộp gỗ dán
Khả năng cung cấp:
1 bộ/tháng
Làm nổi bật:

Hệ thống kiểm tra độ chống nước

,

X6 Hệ thống kiểm tra độ chống nước

Mô tả sản phẩm



IEC60529 Hệ thống kiểm tra chống nước cho trạm sạc xe điện IPX3-X6




Tiêu chuẩn & Điều khoản được tuân thủHệ thống kiểm tra độ chống nước của trạm sạc xe điện IPX3-X6




Máy thử nghiệm lớp chống nước IP được thiết kế và sản xuất theo tiêu chuẩn IEC60529-2013, "thể loại bảo vệ vỏ (mã IP) " và các tiêu chuẩn khác. Nó được sử dụng cho IPX3, IPX4,Khám phá lớp chống nước IPX5 và IPX6 của trạm sạcBộ thiết bị hoàn chỉnh bao gồm vòi phun thử nghiệm phun nước phun nước (IPX3-4), vòi phun thiết bị thử nghiệm phun nước mạnh (IPX5-6),nâng và lắc bằng điện Ứng góc của đầu máy phun nước, hỗ trợ cố định của đầu phun nước, máy quay đặt mẫu, hệ thống cung cấp nước thông minh, hệ thống điều khiển toàn diện, vv

Ưu điểm kỹ thuật sản phẩmHệ thống kiểm tra độ chống nước của trạm sạc xe điện IPX3-X6




Không. Đặc điểm kỹ thuật Mô tả tiến bộ công nghệ
1 Hệ thống cấp nước cấp nước kỹ thuật số chính xác, chế độ điều chỉnh chuyển đổi tần số tự động 1. thiết bị cung cấp nước áp dụng máy đo lưu lượng điện tử, đọc là thuận tiện, nhanh chóng, chính xác và ổn định lưu lượng. 2, chuyển đổi tần số tự động để điều chỉnh công nghệ lưu lượng nước,chỉ cần nhấp vào mức thử nghiệm chống nước trong giao diện, nhập dòng chảy thử nghiệm, bạn có thể tự động đáp ứng các yêu cầu dòng chảy nước IP tương ứng, không cần phải điều chỉnh thông qua van quả bóng.
2 Sử dụng swing điện góc nhiều vòi phun nước cùng một lúc để phun nước Sử dụng swing điện góc đầu phun nhiều cùng một lúc, với sự xoay của bàn xoay, có thể bao gồm các sản phẩm tất cả các vòng phun nước.
3 Điều khiển áp dụng màn hình cảm ứng + chế độ điều khiển PLC Các thông số thử nghiệm như tốc độ dòng chảy và góc swing có thể được đặt trực tiếp trên màn hình cảm ứng mà không cần điều chỉnh các bộ phận cơ học.
Nó có khả năng lặp lại tốt, nghĩa là, một khi các thông số được gỡ lỗi và đo lường, chúng có thể được giữ chính xác mỗi lần.




Các thông số kỹ thuậtcho Hệ thống kiểm tra độ chống nước của trạm sạc xe điện IPX3-X6




(1) Thiết bị thử nghiệm phun hoa (IPX3-X4)

1Nó phù hợp với thử nghiệm IPX3-X4 của các mẫu lớn và nặng, thay vì thử nghiệm ống xoay.

2. đường kính lỗ: Ø0.5mm.

3Số lỗ: 121

4. lỗ giữa 1. góc của 24 lỗ trong hai vòng tròn bên trong là 30 °, và góc của 96 lỗ trong bốn vòng tròn bên ngoài là 15 °.

5- Chuỗi đường kính 75,5mm.

6- Vật liệu vòi: đồng.

7. vật liệu tay cầm: SUS304 thép không gỉ.

8, Máy đo áp suất: Máy đo chỉ bằng thép không gỉ.

9. SUS304 thép không gỉ baffle, thép không gỉ cân bằng búa.

10. Thời gian thử nghiệm: 0-9999S (được điều chỉnh).

11Áp suất nước: khoảng 50-150kpa.

12Dòng chảy: 10 l/min±0,5 l/min.

13Số lượng đầu tắm: với 2.

14. Với một người giữ đầu tắm di động, chiều cao là 2800 mm.

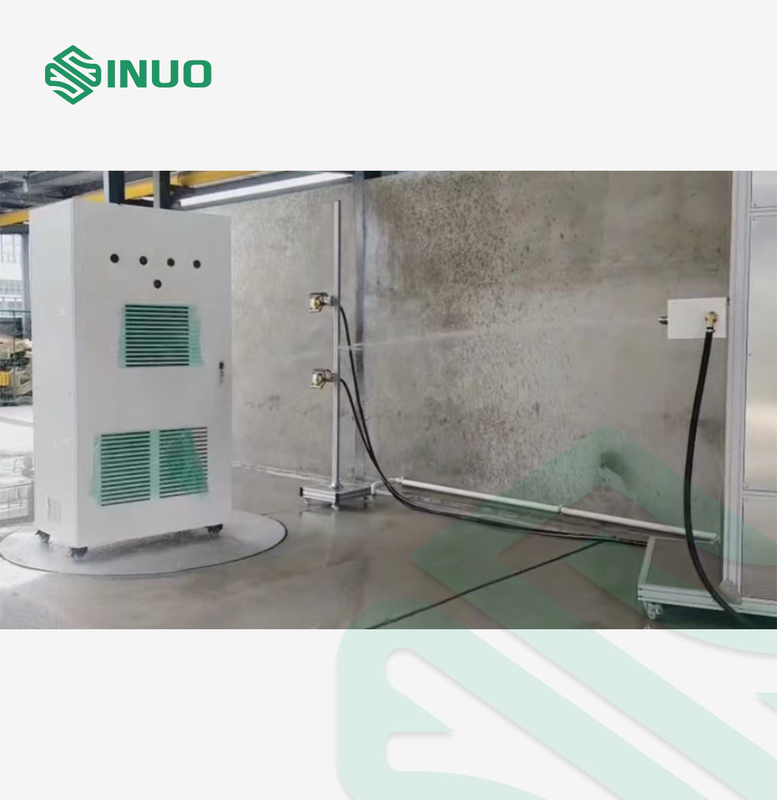

IEC60529 Hệ thống kiểm tra chống nước cho trạm sạc xe điện IPX3-X6 0



(2) Thiết bị thử nghiệm phun nước mạnh (IPX5-X6)

1Ứng dụng cho thử nghiệm IPX5-X6 sản phẩm.

2. Mở: ф6.3mm (IPX5), ф12.5mm (IPX6).

3, Vật liệu thép không gỉ.

4Dòng chảy nước: 12,5 ± 0,625L/min ((IPX5), 100 ± 5L/min ((IPX5).

5. Thời gian thử nghiệm: 0-99999S ((có thể được thiết lập).

6Khoảng cách giữa vòi phun và vỏ: 2,5-3m (được kiểm soát bởi nhân viên thử nghiệm).

7Số máy phun nước: 4 máy phun nước IPX5, xếp hàng, 1 máy phun nước IPX6.

8. Ứng dụng cài đặt đầu phun nước điện: góc phun nước có thể được đặt và điều chỉnh bằng màn hình cảm ứng, và chiều cao nâng có thể được điều chỉnh bằng điện.Tổng chiều cao của các bracket là 2500mm.

9. Bottom được trang bị 4 con đường xoay, di động.

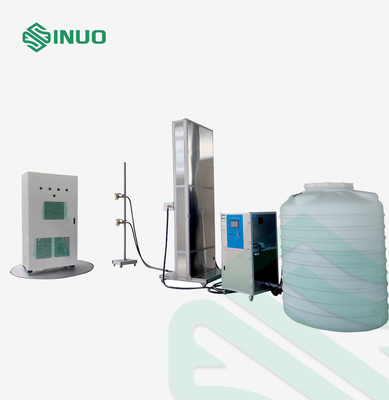

IEC60529 Hệ thống kiểm tra chống nước cho trạm sạc xe điện IPX3-X6 1

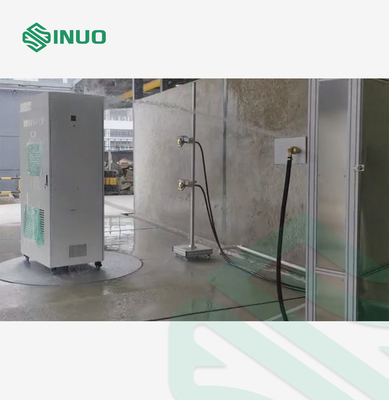

IEC60529 Hệ thống kiểm tra chống nước cho trạm sạc xe điện IPX3-X6 2



(3) Giai đoạn xoay

1- Chiều kính máy quay: Ø2000mm.

2. tốc độ quay: 1 ~ 3 RPM có thể được thiết lập.

3Hoạt động quay trong quá trình thử nghiệm: quay liên tục theo chiều kim đồng hồ.

4Bàn quay: bàn tấm nhôm công nghiệp.

6Vật liệu cơ thể: hồ sơ nhôm hợp kim công nghiệp.

7Phương pháp điều khiển và xoay dương và ngược được điều khiển bởi tủ điều khiển.

8. Động cơ: động cơ + máy giảm turbine.

9- Trọng lượng tối đa: 1 tấn.

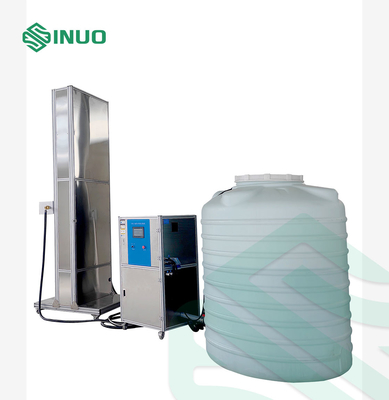

IEC60529 Hệ thống kiểm tra chống nước cho trạm sạc xe điện IPX3-X6 3


Hệ thống điều khiểncho Hệ thống kiểm tra độ chống nước của trạm sạc xe điện IPX3-X6

Hệ thống nước thông minh

1. Kiểm soát dòng chảy: theo dõi theo thời gian thực của bộ đo dòng chảy, điều khiển chuyển đổi tần số điều chỉnh tốc độ bơm,sử dụng máy đo lưu lượng tuabin chính xác cao và máy đo lưu lượng hiển thị kỹ thuật số điện tử điều khiển thông minh, chọn và thiết lập dòng chảy trên màn hình cảm ứng.

2. bơm nước: bơm phía nam bơm ly tâm thép không gỉ nhiều giai đoạn, dòng chảy 0-8m3/h.

3Vật liệu cơ thể: hồ sơ nhôm hợp kim công nghiệp + tấm niêm phong SUS304.

4. bể chứa nước: 2 tấn bể nước nhựa.



Tủ điều khiển tích hợp

1Bộ điều khiển: Mitsubishi PLC

2, giao diện máy-người: màn hình cảm ứng màu 7 inch.

3Các chức năng điều khiển: điều khiển dòng chảy phun, điều khiển hành động sân khấu, hành động phun lên và xuống, điều khiển thời gian, vv

4Chức năng bảo vệ: bảo vệ rò rỉ, bảo vệ quá tải, bảo vệ mạch ngắn, bảo vệ thiếu nước, v.v.

5Nguồn cung cấp: AC380V, 50Hz, 8KW.

IEC60529 Hệ thống kiểm tra chống nước cho trạm sạc xe điện IPX3-X6 4
