| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN4412C-F |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1 bộ/tháng |

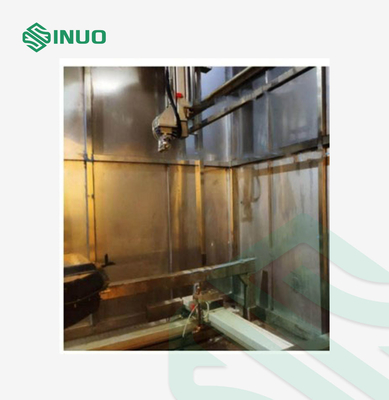

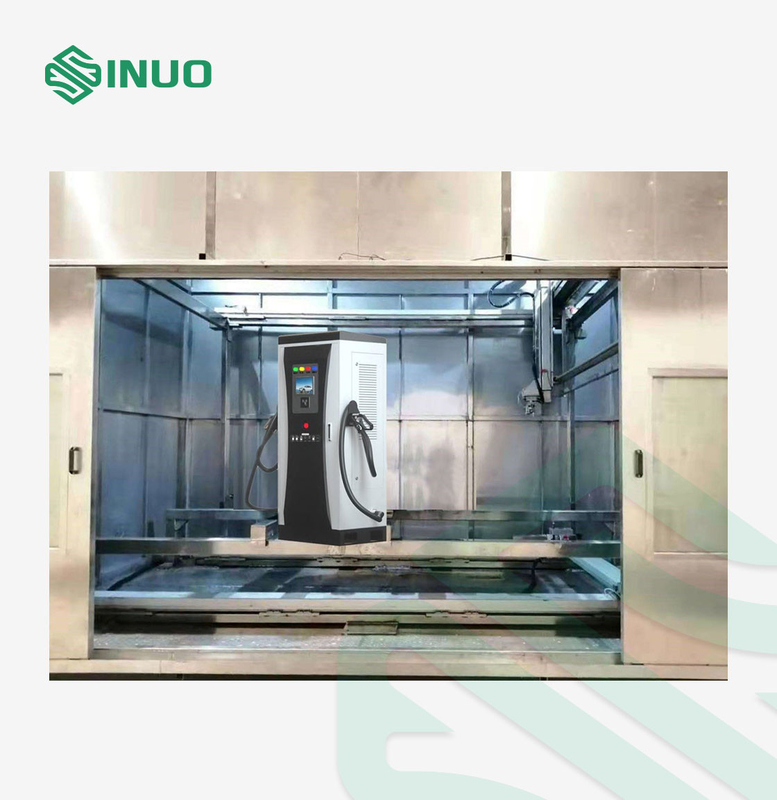

IPX9 Hệ thống thử nghiệm nước phun nhiệt độ và áp suất cao SN4412C-F
Tiêu chuẩn & Điều khoản được tuân thủEV sạc đống IPX9 nhiệt độ cao và áp suất hệ thống thử nghiệm nước Jet
Phòng mưa mở IPX9 SN4412C-F phù hợp với các yêu cầu tiêu chuẩn của IEC 60068: 2022, IEC60529:2020 v.v.
Parameter kỹ thuật choEV sạc đống IPX9 nhiệt độ cao và áp suất hệ thống thử nghiệm nước Jet
| Các thông số kỹ thuật chính | |
| Kích thước khung bên trong | Độ sâu 2000 × chiều rộng 2500 × chiều cao 4000mm |
| Kích thước khung bên ngoài | Khoảng. Độ sâu 2500 × chiều rộng 45.000 × chiều cao 4500mm (cửa kính, bể thoát nước và người sử dụng kỹ thuật mặt đất xử lý bởi người sử dụng). |
| Số lượng người dùng tối đa | Độ sâu 1500 × chiều rộng 1000 × chiều cao 500 mm, trọng lượng mẫu: 650KG. |
| Hệ thống phun | Nó bao gồm một máy bơm nước áp suất cao và nhiệt độ cao của Ý, máy đo áp suất nước áp suất cao và nhiệt độ cao,van điện áp cao và nhiệt độ cao và ống thủy lực áp cao và nhiệt độ cao. |
| Nhiệt độ nước phun | RT ~ 80 °C có thể được thiết lập (RT là nhiệt độ xung quanh) |
| góc tiêm | Máy phun có thể bao phủ toàn bộ bề mặt của mẫu, và góc phun thẳng đứng với bề mặt mẫu. |
| Áp lực phản lực | 8000~10000Kpa |
| Dòng phun | 1416L/min |
| Khoảng cách từ vòi phun đến mẫu | 175±25mm |
| Thời gian phun | 30S/m2 (có thể cấu hình) |
| Chạy kiểm soát thời gian | 1s ~ 9999h59min59s (được điều chỉnh) |
| Bề mặt máy thu | Phần trên và các mặt của sản phẩm |
| Máy đo áp suất phun nước | Áp suất phun nước có thể được hiển thị |
| Hệ thống điều khiển | Công ty độc lập phát triển hệ thống điều khiển màn hình cảm ứng |
| Thùng sưởi (nồi ủ) | một |
| Mẫu tải xe | 650kg |
| Số lượng đầu máy phun nước | 2 PC, một được lắp đặt trên bề mặt trên cùng của mẫu phun; Một được lắp đặt trên hai bên của mẫu phun xung quanh mặt phẳng; |
| Chuyến bay của máy bay | Dựa trên nguyên tắc chạy quỹ đạo hình chữ S, một động cơ servo bốn chiều được sử dụng để thiết kế một cánh tay robot phun nước ở năm bên.Thời gian phun 60S mỗi mét m2 là thời gian thử nghiệm tham chiếu cơ bản, và thời gian hoàn thành toàn bộ quỹ đạo có thể được thiết lập, có thể được thiết lập trong khoảng từ 150-300S (5 m2).Hệ thống robot tự động hoàn thành quỹ đạo thử nghiệm để kiểm tra có trật tựSau khi thử nghiệm, cánh tay trở lại điểm ban đầu của thiết bị âm thanh và ánh sáng nhắc. |
| Sự sắp xếp mẫu | 1 Sử dụng xe nâng để tải và dỡ mẫu, khách hàng xe nâng (nhà cung cấp để cung cấp thông số kỹ thuật), 2 sử dụng xe tải để nâng mẫu để di chuyển đến cửa của thiết bị,và sau đó yêu cầu xe tải mẫu thủ công để đẩy đến không gian thử nghiệmSau khi đóng cửa, hệ thống sẽ yêu cầu bạn thực hiện một bài kiểm tra chính thức. |
| Hệ thống nước sạch | Cung cấp thiết bị nước tinh khiết 50L / H để cung cấp nước để sưởi ấm, phun nước tái chế. |
| Nguồn năng lượng | AC380V ba pha năm dây, điện năng 50Hz: khoảng 100KW (không tải); Làm một công tắc không khí 120A riêng biệt, công tắc không khí nên có đầu dây, và đường dây điện nên ≥50 vuông. |
| Nước không lưu thông trong hệ thống |
1) Nguồn nước không thể tái chế (vì nguồn nước bẩn sau khi thử nghiệm pin, nên xả nước đã sử dụng vào bể nước thải). 2) Nếu người sử dụng xem xét tái chế nước, xin vui lòng làm cho hồ bơi trở lại và sạch hồ bơi trước; 3) Người sử dụng đường ống được chuẩn bị trước; 4) Kích thước bể nước: độ sâu 2000 × chiều rộng 1000 × chiều cao 1000mm. |
| Vật liệu cấu trúc | |
| Tiếng phun | 304 ống thủy lực thép không gỉ |
| Thùng chứa | 304 thép không gỉ |
| Phụ kiện điều khiển điện | Các thương hiệu nổi tiếng quốc tế như Schneider và Omron được chọn |
Ưu điểm kỹ thuậtcho EV sạc đống IPX9 nhiệt độ cao và áp suất hệ thống thử nghiệm nước Jet
Hệ thống sưởi ấm
Sợi dây sưởi được sử dụng trong tần số cao là rất quan trọng trong hệ thống này, sự lựa chọn vật liệu không đúng của ống sưởi, thời gian sử dụng ngắn, dễ dàng để sản xuất kênh kết nối ngắn hiện tượng,cho người dùng với yêu cầu cao là vô cùng khó khăn và đau khổ, và ảnh hưởng nghiêm trọng đến quá trình sản xuất và kiểm tra.cách nhiệt tốt, sẽ không sản xuất rò rỉ hiện tượng mạch ngắn, giữa thông qua các Đức nhập khẩu dây sưởi ấm, đường kính dây dày, nhiệt độ cao kháng, khô đốt kháng.Các ống thủy tinh thạch anh được đưa vào giữa dây sưởi ấm, và chức năng quan trọng của nó là để ngăn chặn dây sưởi nóng từ đốt đỏ, mềm và rơi,và tạo ra dây sưởi ấm và hộp bên trong liên lạc kim loại dẫn đến mạch ngắn và các hiện tượng lỗi khácCông nghệ này là đầu tiên ở Trung Quốc.
(đường ống sưởi bể)
Máy bơm nước nhiệt độ cao và áp suất cao nhập khẩu từ Ý
Máy đo lưu lượng điện tử nhiệt độ cao và áp suất cao

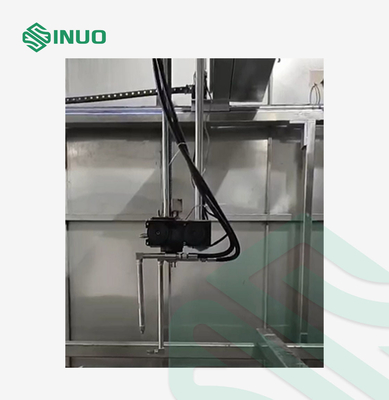

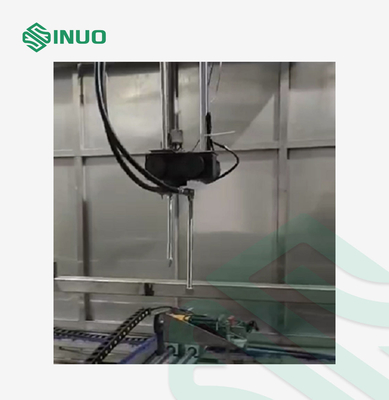

Nấm vòi và máy giữ mẫu
Thiết bị cảm biến hiệu chuẩn áp suất nước
