| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN554B-15T |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 Bộ/Tháng |

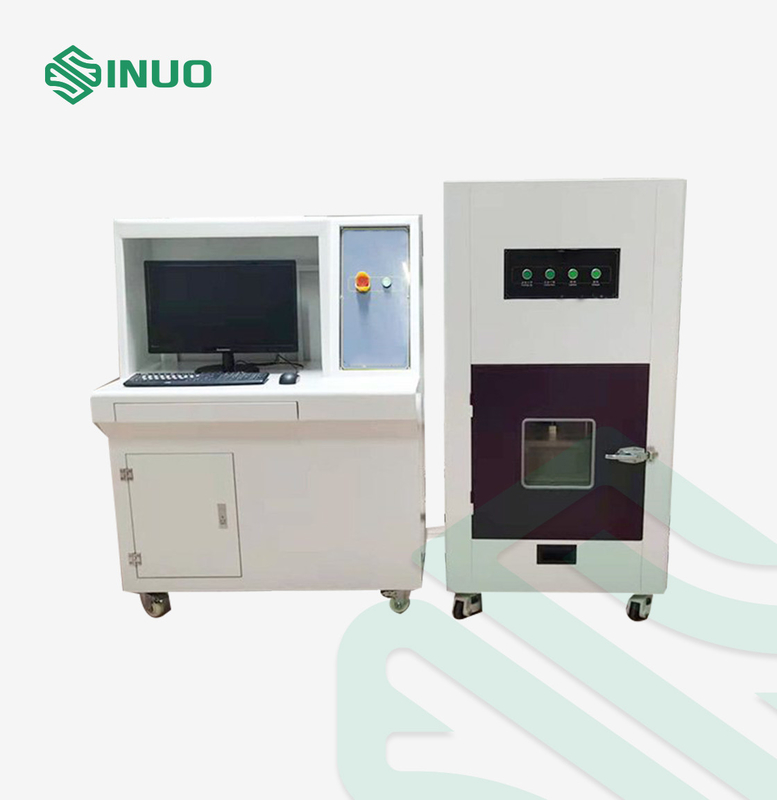

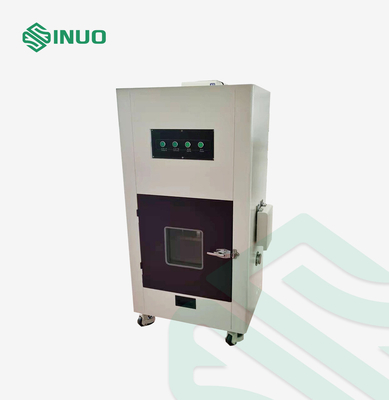

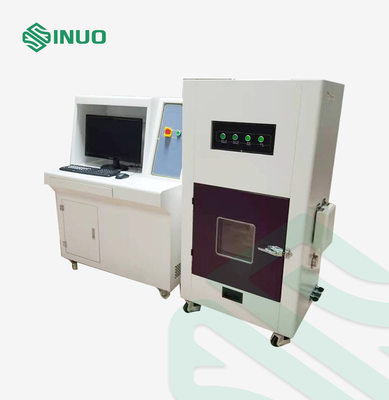

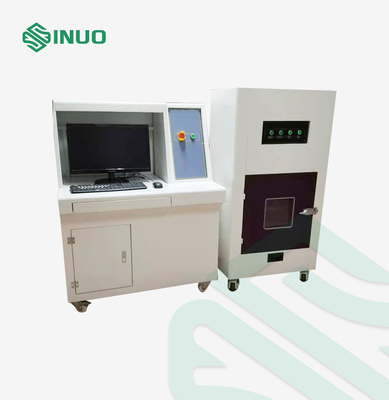

AIS 038 Phòng thử nghiệm nghiền nát và xuyên đinh của pin xe điện
Các tiêu chuẩn và điều khoản tuân thủ dành choPhòng thử nghiệm đâm xuyên và nghiền pin xe điện
Phù hợp với thử nghiệm nghiền nát AIS 038 ở trang số.79 trên 106 cl.no.3.2, Bài kiểm tra độ xuyên đinh ở trang số.101 trên 106 cl.no.3.3.2 (a), IEC62133-2012, QC/T 743-2006, QC/T 744-2006, v.v.
Tổng quan về thiết bị choPhòng thử nghiệm đâm xuyên và nghiền pin xe điện
Máy thử nghiệm này mô phỏng các điều kiện khác nhau có thể xảy ra khi pin bị ép đùn trong quá trình sử dụng các loại pin lithium công suất khác nhau.
Pin được đặt giữa một tấm ép đùn và động cơ tạo áp suất lên pin ép đùn thông qua vít và tự động quay trở lại sau khi đạt đến một áp suất nhất định.
Thiết bị kiểm tra này chủ yếu được sử dụng để phát hiện sự an toàn của pin lithium ô tô, pin điện, ắc quy, ắc quy xe điện và các loại pin khác.
Nó là một bộ hệ thống áp suất, hệ thống chống cháy nổ, hệ thống thu thập dữ liệu, hệ thống điều khiển máy tính, v.v.Phần thân chính của thiết bị kiểm tra và hệ thống điều khiển được cách ly và vận hành riêng biệt để thực hiện giám sát và kiểm tra từ xa, đồng thời thiết bị bảo vệ an toàn nhiều lớp có thể đáp ứng nhiều tiêu chuẩn kiểm tra.
Các linh kiện chính được nhập khẩu, là thiết bị thử nghiệm thiết yếu cho các nhà sản xuất pin và viện nghiên cứu.
Thông số kỹ thuật choPhòng thử nghiệm đâm xuyên và nghiền pin xe điện
|
|||||||||
| 1. 1 | Áp suất tối đa | 1KN-150KN (có thể điều chỉnh) | |||||||
| 1. 2 | Cấu trúc hệ thống | Cấu trúc áp lực dọc | |||||||
| 1. 3 | Chế độ lái | Động cơ servo | |||||||
| 1. 4 | Điện áp đầu vào | Tần số 380V 50 Hz | |||||||
| 1. 5 | Đột quỵ đùn | 0 ~ 450mm (Không bao gồm đồ đạc đùn) | |||||||
| 1. 6 | Độ chính xác đùn | ±1% | |||||||
| 1. 7 | Điều kiện vận tốc | 1 - 15mm/s(có thể điều chỉnh) | |||||||
| 1. 8 | Độ chính xác hiển thị tốc độ | 0,1mm | |||||||
| 1. 9 | Độ chính xác hiển thị áp suất | 1N | |||||||
| 1. 10 | Lỗi vận tốc | 1% | |||||||
| 1. 11 | Buộc lỗi | ±1% | |||||||
| 1. 12 | Chuyển đổi đơn vị | Kg/N/Lb | |||||||
| 1. 13 | Điều kiện kiểm tra | Lực, độ dịch chuyển (biến dạng), điện áp, một trong ba hoặc kết hợp cả ba | |||||||
| 1. 14 | Bóp thời gian tạm dừng | 0 ~ 99 giờ 59 phút 59 giây, trạng thái thời gian có thể được đặt theo ý muốn để điều chỉnh lượng vải biến dạng và tự động chấm dứt | |||||||
| 1. 15 | Chế độ điều khiển | Hệ thống điều khiển máy tính PC phía trên | |||||||
| 1. 19 | Kích thước hộp | W1000*D1000*H1000mm | |||||||
| 1. 16 |
Phạm vi nhiệt độ
|
Phạm vi thu thập: -20 ~ 1000oC;hai kênh | |||||||
| Độ chính xác: ±1oC; | |||||||||
| 1. 17 | Dải điện áp | Phạm vi thu thập: 0 ~ 100V | |||||||
|
|
Độ chính xác thu được: 100ms; | ||||||||
| Kênh: 1 kênh; | |||||||||
| 1. 18 | giao tiếp | Sử dụng giao diện truyền thông R232,45, có thể đảm bảo tính ổn định và thu thập từ xa theo thời gian thực, với chức năng chống cháy nổ | |||||||
| 1. 19 | Công tắc dừng an toàn | Có nút "dừng khẩn cấp" | |||||||
| 1. 20 | Chất liệu hộp bên trong | Thép không gỉ SUS 201# (độ dày gia cố 3.0mm và tổng độ dày của hộp bên ngoài 80mm) | |||||||
| 1. 21 | Chất liệu hộp bên ngoài | Đĩa nướng hỗn hợp nguội (dày 1,5mm) | |||||||
| 1. 22 | Thân hộp | Áp dụng cấu trúc dọc | |||||||
| 1. 23 | Ống thoát khói | 100mm, nằm phía trên mặt sau của hộp | |||||||
| 1. 24 | Cửa | Cửa bên trái, cửa sổ quan sát, khóa cửa tay nắm lạnh | |||||||
| 1. 25 | Thiết bị giảm áp chống cháy nổ | Với chức năng giảm áp chống cháy nổ, tức là phía sau hộp bảo vệ có cửa giảm áp loại hấp phụ nam châm (thông số kỹ thuật: 400 * 400mm), khi có tác động mạnh của không khí, cửa giảm áp sẽ tự động mở ra để giảm tác động của vụ nổ . | |||||||
| 1. 26 | Lắp đặt chữa cháy | Hộp ép đùn được trang bị thiết bị chữa cháy.Sau khi pin phát nổ, thiết bị và hệ thống chữa cháy có thể được mở bằng điều khiển từ xa hoặc bằng tay. | |||||||
| 1. 27 | Hệ thống ống xả | Khi mẫu thử tạo ra khói, thiết bị có thể tự động xả khói qua đường ống | |||||||
| 1. 28 | Lắp đặt ánh sáng | Đèn chống cháy nổ tiết kiệm năng lượng có độ sáng cao được đặt trong bể thử nghiệm để chiếu sáng toàn bộ không gian thử nghiệm để dễ dàng quan sát thử nghiệm | |||||||
| 1. 29 | Hệ thống camera giám sát |
Khu vực thử nghiệm được trang bị hệ thống giám sát camera chống cháy nổ độ phân giải cao (có vỏ bảo vệ) và có thể điều khiển từ xa để đảm bảo dữ liệu được trang bị không dưới 3 triệu pixel.
|
|||||||
| 1h30 | Đáy thiết bị | Lắp 4 bánh xe vạn năng, vừa dễ di chuyển mà còn cố định chỗ đỗ xe ổn định. | |||||||
| 1. 31 | Kích thước cửa sổ | 300*300*10mm (Kính cường lực chống cháy nổ đôi dày) | |||||||
| 1. 32 | Kích thước bên ngoài | 1200W X 120D X 2200H mm(Thiết kế thực tế sẽ được ưu tiên) | |||||||
| 1. 33 | Nguồn năng lượng | AC 380V 50HZ | |||||||
| 1. 34 | quyền lực | 7,5KW | |||||||
| 1. 34 | Trọng lượng máy | khoảng 1350kg | |||||||
| 2. Hướng dẫn áp dụng | |||||||||
| 2. 1 | Phương pháp ép đùn |
Kiểm tra đùn pin đơn: (1) Kiểm tra theo các điều kiện sau; - Hướng đùn: áp suất vuông góc với tấm pin (xem Hình 1); --Dạng tấm ép đùn: nửa hình trụ có bán kính 75mm, chiều dài của nửa hình trụ (L) lớn hơn kích thước của pin được ép đùn; -- Mức độ đùn: Dừng đùn khi điện áp đạt 0V hoặc vỏ bị vỡ; (2) Quan sát trong 1h; (3) Tiêu chuẩn kiểm tra: không nổ, không cháy. |
|||||||
|
Kiểm tra đùn pin (1) Dạng tấm ép đùn: Nửa trụ có bán kính 75mm, chiều dài nửa trụ lớn hơn kích thước của ắc quy ép đùn nhưng không quá 1m. (2) Hướng đùn: Hướng mà mô-đun pin dễ bị đùn nhất trong cách bố trí xe là như nhau.Nếu không có hướng dễ bị đùn nhất, áp suất sẽ được đặt vuông góc với hướng bố trí pin đơn lẻ.
(3) Mức độ đùn Biến dạng của mô-đun pin đạt 30% hoặc áp suất đùn đạt 1000 lần trọng lượng của mô-đun pin và các giá trị lớn hơn được liệt kê trong Bảng 2 bên dưới. Bảng 2 Bảng lựa chọn áp suất ép đùn
-- Giữ trong 10 phút. |
|||||||||
| 3. Hệ thống kiểm tra áp suất | |||||||||
| 3. 1 |
Hệ thống thu thập lực: Cảm biến lực Coriolis có độ chính xác cao 20000kg để đáp ứng các thử nghiệm khác nhau Đồng thời, độ chính xác của kiểm tra lực nằm trong khoảng ± 0,5%FS; |
||||||||
| 3. 2 |
Hệ thống năng lượng: Động cơ AC servo; Trình điều khiển Ac; Hộp giảm tốc giun Vít bi có độ chính xác cao nhập khẩu Đài Loan. |
||||||||
| 3. 3 |
Hệ thống điều khiển: Chế độ điều khiển Pulse Command giúp điều khiển chính xác hơn; Phạm vi kiểm soát tốc độ: 1 ~ 20 mm/giây; Bảng điều chỉnh trung tâm có chức năng điều chỉnh thô nhanh và tinh chỉnh chậm. Tự động quay về nguồn gốc và lưu trữ tự động sau khi thử nghiệm; |
||||||||
| 3. 4 | Chế độ truyền dữ liệu: Truyền RS232 | ||||||||
| 3. 5 | Chế độ hiển thị: hiển thị màn hình máy tính. | ||||||||
| 3. 6 |
Phần mềm giao diện thử nghiệm cao cấp có thể đạt được tốc độ cố định, dịch chuyển vị trí, tải cố định (có thể đặt thời gian giữ), Chế độ điều khiển tốc độ tăng tải không đổi, tốc độ tăng ứng suất không đổi, tốc độ tăng biến dạng không đổi, v.v. có thể được kết hợp với chế độ điều khiển nhiều giai đoạn Đáp ứng các yêu cầu kiểm tra khác nhau. |
||||||||
| 3. 7 |
Chuyển vị đầy đủ: Bộ mã hóa 1000 P/R, độ chính xác gấp đôi; Bộ mã hóa LINE DRIVE có khả năng chống nhiễu mạnh mẽ; Phân tích độ dịch chuyển 0,5mm; |
||||||||
| 3. 8 |
Thiết bị an toàn: Thiết bị tắt khẩn cấp quá tải; Thiết bị giới hạn hành trình lên xuống; Chức năng dừng điểm dừng tự động. |
||||||||
| 3. 9 |
Người khác: Chức năng tắt điện áp: Khi kiểm tra điện áp bên ngoài của pin, có thể đặt điện áp tắt ở cả hai đầu của pin Khi điện áp giảm xuống mức điện áp cài đặt, tín hiệu đầu ra sẽ dừng hệ thống. |
||||||||
| 4. Tính năng | |||||||||
| 4. 01 | Hộp thử nghiệm là khu vực được niêm phong độc lập, cách ly với khu vực nguồn điện ở phía dưới và khu vực chiếu sáng thoát khí ở phía trên, có thể ngăn chặn ngọn lửa, khí nhiệt độ cao, khí rò rỉ, v.v. lan sang các khu vực khác; | ||||||||
| 4. 02 | Hộp kiểm tra được cung cấp với một hệ thống ống xả.Cửa thoát khí bên trong của hộp được bố trí phía trên cùng của hộp và được trang bị mui thu khí;Phía dưới bên trái của phần bên trong hộp có một cửa thoát khí bổ sung;Quạt hút có cấu tạo gồm động cơ trục dài và bánh xe gió bằng thép, có thể tích không khí lớn, khả năng chống cháy và chịu nhiệt độ cao | ||||||||
| 4. 03 | Hộp thử nghiệm đều bao gồm các bộ phận chịu nhiệt độ cao và chống cháy (không có đường ống nhựa, dây điện, gioăng cao su, vòng đệm, dầu bôi trơn, dầu, v.v.), và cửa hộp được bịt kín bằng gioăng chịu nhiệt độ cao; | ||||||||
| 4. 04 | Cửa trước của hộp kiểm tra sử dụng thiết kế gia cố, có thể cách ly hiệu quả thiệt hại do cháy nổ trong quá trình thử nghiệm.Bảng điều khiển cửa sử dụng thiết kế hai lớp với các lớp xen kẽ, bản lề và khóa cửa sử dụng các bộ phận tiêu chuẩn đặc biệt của thiết bị gia cố.Cửa sổ sử dụng kính cường lực thiết kế chống cháy nổ hai lớp; | ||||||||
| 4. 05 | Mặt mở của bảng nối đa năng của buồng thử nghiệm sử dụng bản lề và mặt còn lại sử dụng cửa di động hấp phụ từ tính, đóng vai trò hiệu quả trong việc nổ mìn.Khi đóng bảng nối đa năng, cần bịt kín xung quanh để tránh rò rỉ khí trong hộp thử nghiệm;Khi xảy ra vụ nổ bên trong hộp, khí áp suất cao được tạo ra có thể mở cửa giảm áp để bảo vệ các bộ phận khác của thiết bị khỏi bị hư hại và sự an toàn của người thử nghiệm; | ||||||||
| 4. 06 | Tấm dưới cùng của hộp kiểm tra sử dụng thiết kế tích hợp, không có lỗ và khe hở, dễ dàng vệ sinh. | ||||||||
| 4. 07 | Mặt trên của hộp thử nghiệm được trang bị đèn, đồng thời dùng nắp bảo vệ bằng kính cường lực để bảo vệ bên ngoài đèn nhằm ngăn chặn ngọn lửa và phóng ra làm hỏng đèn.Các ốc vít có thể tháo rời tiêu chuẩn được sử dụng để kết nối hộp thử nghiệm để dễ dàng tháo rời và thay thế; | ||||||||
| 4. 08 | Máy thí nghiệm ép đùn có độ an toàn về điện phù hợp với tiêu chuẩn quốc gia, có thể ngăn ngừa và loại bỏ hiệu quả các nguy cơ điện giật có thể xảy ra đối với nhân viên vận hành và bảo trì.Trong quá trình hoạt động bình thường, ngoại trừ phần mạch điện của thiết bị, vỏ của thiết bị và các bộ phận kim loại trong hộp thử nghiệm sẽ không được tích điện.Trong trường hợp xảy ra tai nạn, chẳng hạn như hỏa hoạn, rò rỉ, đoản mạch, v.v., thiết bị có thể tự động cắt nguồn điện đầu vào bên ngoài để bất kỳ bộ phận nào của thiết bị không được sạc; | ||||||||
| 4. 09 | Máy thí nghiệm ép đùn phải có nút "dừng khẩn cấp" để tạo điều kiện xử lý khẩn cấp trong các tình huống nguy cấp.Nút "dừng khẩn cấp" dùng để dừng mọi hoạt động của máy thí nghiệm ép đùn trong những trường hợp quan trọng nhằm ngăn chặn xảy ra nguy hiểm;Sau khi đặt lại nút "dừng khẩn cấp", máy kiểm tra ép đùn ở trạng thái hoạt động bình thường; | ||||||||
| 4. 10 | Bộ phận ép đùn của máy thí nghiệm ép đùn có thể được tháo rời linh hoạt và dễ dàng thay thế.Thiết bị ép đùn có sẵn: đĩa ép đùn phẳng | ||||||||
| 4.11 | Máy thử ép đùn phải được trang bị một con lăn đa năng để di chuyển dễ dàng và một chân đỡ có thể điều chỉnh được ở vị trí cố định; | ||||||||
| 4.12 | Máy thử ép đùn có chức năng cài đặt áp suất tự bảo vệ, có thể ngăn chặn áp suất ép đùn quá mức trong quá trình thử ép đùn và làm hỏng thiết bị.Khi áp suất ép đùn đạt đến giá trị áp suất bảo vệ đã đặt, máy thử ép đùn sẽ tự động dừng.Tại thời điểm này, chỉ có thể nhấc vật cố định ép đùn lên và không thể tiếp tục thử nghiệm ép đùn. | ||||||||
| 5. Giới thiệu phần mềm máy đùn | |||||||||
| 5. 01 |
Giao diện chính của phần mềm điều khiển
|
||||||||
|
5. 02 |
Giao diện cài đặt
|
||||||||
| 5. 03 |
đồ thị
|
||||||||
| 5. 04 | Giới thiệu phần mềm máy đùn | ||||||||
| Hệ thống kiểm tra áp suất này phù hợp với máy kiểm tra áp suất 1kN-20000kN | |||||||||
| Màn hình hiển thị thời gian thực về biến dạng lực, chuyển vị lực và các đường cong thử nghiệm khác được thực hiện, có thể chuyển đổi và quan sát bất cứ lúc nào, và đường cong rất thuận tiện để phóng to và thu nhỏ; | |||||||||
| Đường cong dữ liệu của toàn bộ quá trình thử nghiệm có thể được ghi lại và lưu tự động; | |||||||||
| Việc điều chỉnh về 0 kỹ thuật số của lực thử và biến dạng được thực hiện, thuận tiện cho việc vận hành và cải thiện độ tin cậy của máy. | |||||||||
| Dữ liệu thử nghiệm được quản lý bởi cơ sở dữ liệu và tất cả dữ liệu thử nghiệm được lưu tự động | |||||||||
| Tự động hoàn tất quá trình kiểm tra, đánh giá loại bị hỏng, tự động ghi và lưu dữ liệu kiểm tra; | |||||||||
| Với chức năng dừng tự động bảo vệ quá tải và có thể tự động đánh giá vết nứt mẫu, dừng tự động | |||||||||
| Một loạt các phương thức xuất báo cáo, chức năng chỉnh sửa báo cáo mạnh mẽ, người dùng có thể tùy theo yêu cầu riêng của mình để chuẩn bị bất kỳ định dạng nào của báo cáo thử nghiệm trong thời gian rất ngắn | |||||||||
| Dữ liệu áp dụng chế độ quản lý cơ sở dữ liệu, tự động lưu dữ liệu thử nghiệm và đường cong vào cơ sở dữ liệu, đảm bảo tính toàn vẹn và thống nhất của dữ liệu và người dùng dễ dàng truy vấn và quản lý; | |||||||||
| Đường cong dữ liệu của toàn bộ quá trình kiểm tra có thể được ghi lại và lưu tự động; | |||||||||
| Giao diện người-máy áp dụng phong cách Windows tiêu chuẩn, dễ vận hành và học hỏi, đồng thời có thể đáp ứng việc điều khiển, thu thập và tính toán thông thường; | |||||||||
| 6. cấu hình tiêu chuẩn thiết bị | |||||||||
| 6. 01 | Máy chính dọc 1 bộ | 1 BỘ | |||||||
| 6. 02 | Hộp bảo vệ kèm theo (có chức năng giảm áp và xả khí) | 1 BỘ | |||||||
| 6. 03 | Máy tính hãng (không nhỏ hơn cấu hình sau: LCD 20 inch, 1000GB) | 1 BỘ | |||||||
| 6. 05 | Hệ thống cảm biến áp suất | 1 BỘ | |||||||
| 6. 06 | Hệ thống thu thập toàn diện điện áp, nhiệt độ | mỗi thứ 1 bộ | |||||||
| 6. 07 | Đặc điểm kỹ thuật sản phẩm | Một mảnh | |||||||
