| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN4412 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 30 BỘ/THÁNG |
ISO 20653 IPX6K9K Độ chống nước của thiết bị điện chống lại các vật thể xa lạ
Tiêu chuẩn & Điều khoản được tuân thủ
I.DIN 40050-9: Các phương tiện đường bộ; mức độ bảo vệ (mã IP); bảo vệ chống lại các vật thể lạ; nước và tiếp xúc; thiết bị điện
2. ISO 20653:2013 Xe đường bộ - Mức độ bảo vệ (mã IP) - Bảo vệ thiết bị điện chống lại các vật thể lạ, nước và truy cập
3. IEC 60529: 2013 Mức độ bảo vệ được cung cấp bởi vỏ (mã IP)
Chức năngTổng quan

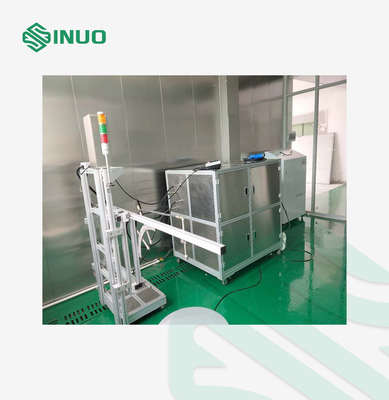

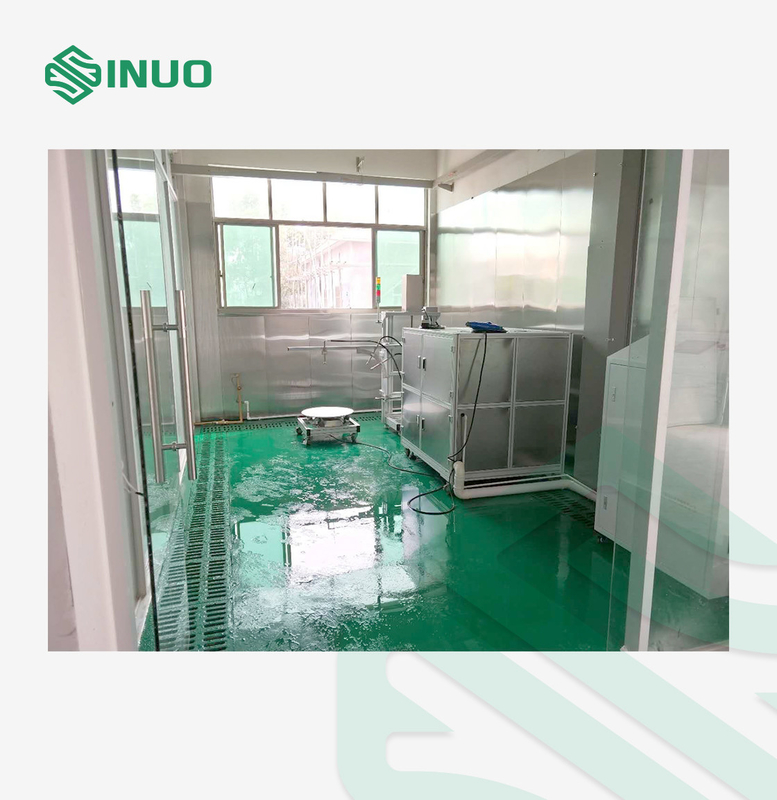

Mục đích chính của thiết bị này là thực hiện thử nghiệm chống nước IPX6K và IPX9K về bảo vệ các thành phần điện, đèn và vỏ của sản phẩm điện tử và điện của xe đường.Nó là một thiết bị thử nghiệm chống nước được thiết kế để mô phỏng môi trường tự nhiên hoặc giặt xe cao áp nhân tạoCác thành phần chính của thiết bị nên bao gồm: bơm nước áp suất cao và nhiệt độ cao, động cơ không đồng bộ ba pha,và các đường ống đầu vào và đầu ra của máy bơm nước nên được kết nối với ống cao áp; thiết bị chủ yếu bao gồm tủ điều khiển, hệ thống cung cấp nước, vòi cao áp, nắp điều chỉnh điện của vòi và bàn xoay mẫu.
Các thông số kỹ thuật
Các thông số kỹ thuật IPX9K
1Kiểm tra đáp ứng các nhu cầu của khoang nhỏ (các mẫu có kích thước tối đa không quá 250 mm) và khoang lớn (các mẫu có kích thước tối đa lớn hơn hoặc bằng 250 mm).Kích thước mẫu được thử nghiệm tối đa là: Ø1150mmX750mm;
2. Tùy chỉnh theo đồ họa tiêu chuẩn, đáp ứng các yêu cầu tiêu chuẩn IPX9K;
3. Sử dụng cho các thiết bị hỗ trợ vòi sản phẩm lớn: đáy có thể được di chuyển điện trước và sau, chiều cao lên và xuống có thể được di chuyển điện,và vòi phun 90 độ xuống có thể được di chuyển điện trái và phải.
| Góc vòi | Khung nhỏ (0°, 30°, 60°, 90°), bề mặt dọc của khung lớn 90°; |
| Áp suất phun nước | 8MPA-10MPA (có thể điều chỉnh); |
| Dòng phun nước | 14L/MIN-16L/MIN (được điều chỉnh); |
| Khoảng cách phun nước | Điều chỉnh 100 ~ 250mm; |
| Công việc bật điện sản phẩm thử nghiệm | Cung cấp giao diện sản phẩm thử nghiệm; |
| Bơm nước | Máy bơm nước áp suất cao và nhiệt độ cao nhập khẩu từ Ý. Vỏ loại nước sử dụng 4 van piston nhiệt độ cao và áp suất cao để điều khiển công việc của mỗi vòi; |
| Cảm biến | Điện tử cảm biến áp suất đầu ra giá trị áp suất, máy đo lưu lượng tuabin đầu ra giá trị lưu lượng; |
| Kiểm soát | Điều khiển tự động thời gian, áp suất và dòng chảy. Nó có thể kiểm soát thời gian làm việc, dòng chảy và áp suất của mỗi vòi phun.Tốc độ của máy bơm tăng cường có thể được điều khiển bằng cách thay đổi tần số của bộ chuyển đổi tần số để đạt được dòng chảy và áp suất thiết lập. Tất cả dữ liệu được chuyển đổi thông qua các thiết bị thông minh hiển thị trên bảng điều khiển; |
| Hiển thị | Màn hình cảm ứng màu 7 inch Weinview; |
| Ngôn ngữ giao diện | Tiếng Anh, đầu vào màn hình cảm ứng; |
| Chế độ hoạt động | Hoạt động chu kỳ 0°, 30°, 60°, 90° đối với các sản phẩm nhỏ, chuyển động dọc 90° của vòi phun đối với các sản phẩm lớn, hoặc kết hợp hai chế độ; |
| Chức năng hiển thị | Tăng năng động dữ liệu lấy mẫu và thiết lập tham số trong thời gian thực. Có thể hiển thị áp suất, dòng chảy, nhiệt độ, thời gian thử nghiệm, v.v.; |
| Chức năng bảo vệ | Bảo vệ rò rỉ, bảo vệ quá tải, bảo vệ mạch ngắn, bảo vệ an toàn hoạt động của nhân viên; |
| Công suất bể nước | ≥ 200L; |
| Cung cấp điện cho thiết bị | AC380V, 50HZ, 30KW; |
| Nhiệt độ nước thử nghiệm | 80±5 °C có thể điều khiển; |
IPX6K thông số kỹ thuật
1Ứng dụng cho thử nghiệm IPX6K của sản phẩm;
| Mở vòi phun | ф6,3mm; |
| Vật liệu vòi | Thép không gỉ; |
| Dòng phun nước | 75L/min; |
| Áp suất phun nước | Khoảng 1000KPa/min; |
| Thời gian thử nghiệm | Ít nhất 3 phút, thời gian được thiết lập bởi người dùng (được điều khiển bởi hệ thống điều khiển); |
| Khoảng cách giữa vòi phun và vỏ | 2.5-3m (được kiểm soát bởi người thử); |
| Máy giữ vòi | Chiều cao và góc nâng có thể điều chỉnh, thuận tiện để cố định vòi và không yêu cầu vận hành bằng tay; |
| Kiểm soát dòng chảy và áp suất | Theo dõi thời gian thực của các cảm biến dòng chảy và áp suất, điều khiển thông minh của các bộ chuyển đổi tần số và các tham số có thể được chọn và đặt trong tủ điều khiển; |
| Máy điều khiển | Mitsubishi PLC; |
| Giao diện người máy | Weinview, 7 inch, màn hình cảm ứng màu; |
| Chuyển đổi tần số | Bộ chuyển đổi tần số delta; |
| Bơm nước | bơm phía nam bơm dọc thép không gỉ; |
| Bể lưu trữ nước | bể chứa nước bằng thép không gỉ ≥ 500L; |
| Máy quay | đường kính dưới 800mm, bàn xoay trên 350 mm, bàn xoay dưới chịu tải 150KG, bàn xoay trên chịu tải 25KG, cột có thể tháo rời, các sản phẩm nhỏ có thể được đặt trên bàn xoay trên,Các sản phẩm lớn có thể được đặt trực tiếp trên bàn xoay dưới sau khi tháo bàn xoay trên, tốc độ xoay: 5r/min± 1r/min; (được chia sẻ bởi IPX6K và IPX9K); |
| Chức năng bảo vệ | Bảo vệ rò rỉ, bảo vệ quá tải, bảo vệ mạch ngắn. |
| Bơm phun nước | Vòng ống áp cao. |
