IEC60068-2-1 Đi bộ trong nhiệt độ và độ ẩm phòng thử nghiệm môi trường 12m3

20%RH～98%RH

Điện lạnh: 4.5KW*2 chiếc = 9 KW

Hệ thống sưởi: 12KW

Tạo ẩm: 12KW

Động cơ: 0,75KW*6=4,5W

Khác: ≈1.5KW

Tổng công suất lắp đặt: Pmax≤39KW (tùy theo thiết kế cuối cùng)

Phương pháp: Làm mát bằng nước.Nó ổn định và tiếng ồn thấp.Thương hiệu nổi tiếng trong nước.

Lưu lượng kế: 15T/h

Yêu cầu về nước máy: Ống nước: 1/2 "áp lực nước: 0,3 ~ 0,6Mpa

Nhiệt độ môi trường xung quanh: 5oC ~ + 35oC, độ ẩm tương đối: 90% RH

Không nên có nồng độ cao các thành phần, khí ăn mòn và bầu không khí dễ cháy nổ xung quanh

AC380V±10%, 50HZ±1HZ, hệ thống ba pha năm dây

Lỗ dẫn cáp nguồn nằm ở phía dưới bên phải phía sau của buồng thử nghiệm

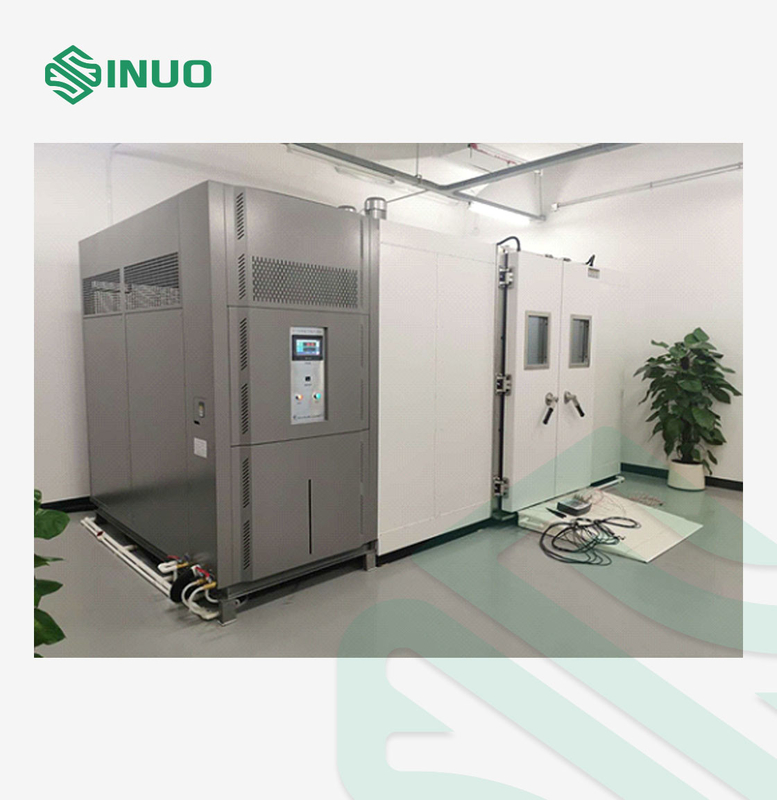

Buồng thử nghiệm và bộ phận làm lạnh được thiết kế tách rời.Sau khi thiết bị được lắp đặt tại chỗ, đường ống làm lạnh và mạch điện được kết nối và kiểm tra trước khi khởi động máy.

Bộ điều khiển sử dụng tủ điều khiển độc lập và được lắp đặt ở phía bên phải của phòng thí nghiệm.

Thiết bị sử dụng loại tách rời, bộ phận làm lạnh và tủ điều khiển điện được lắp đặt ở phía bên phải của thiết bị.

Kết nối giữa thân hộp và thiết bị thông qua hộp nối chống cháy nổ và ống thép mạ kẽm, đồng thời quy trình kết nối tuân thủ các tiêu chuẩn quốc gia liên quan về chống cháy nổ.

Bức tường bên trong được làm bằngTấm thép không gỉ SUS304 1,2mm, và tất cả các TIG không được hàn kín đều được hàn liên tục để đảm bảo không bị rò rỉ sau quá trình thử nghiệm lâu dài.

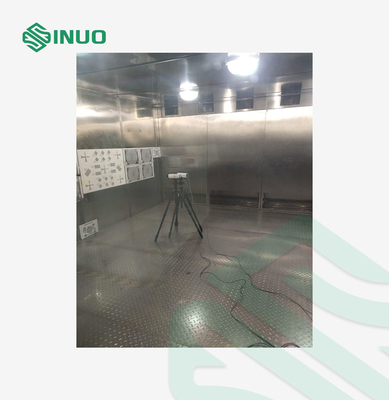

Tấm đáy là tấm chống trượt hoa văn bằng thép không gỉ có khả năng chịu tải ≥300kg/m2 (tải trọng đồng đều).

Đáy đáy hộp được xử lý một phần và đông cứng.Cấu trúc đáy được gia cố.Hiệu suất cách nhiệt của lớp cách nhiệt sàn và tường hộp.Tấm trên cùng bằng phẳng, mương thoát nước được dành riêng ở phía dưới.

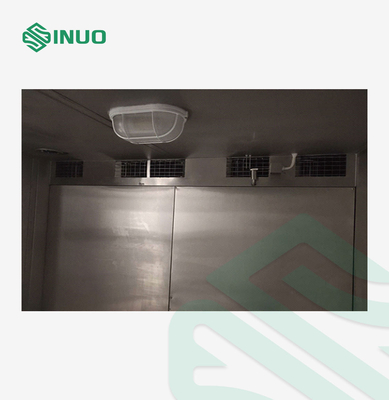

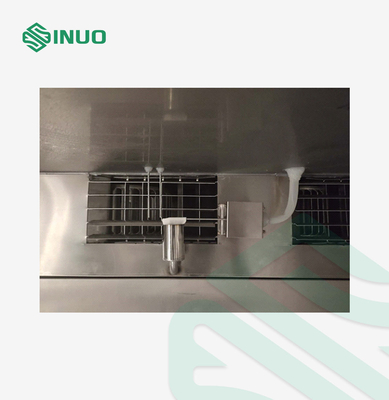

Ống dẫn khí được đặt phía sau studio:

Động cơ chống cháy nổ được lắp đặt trên đỉnh hộp, cánh quạt ly tâm bằng nhôm được lắp trên đỉnh hộp thử nghiệm và không khí được cung cấp đều qua cửa thoát khí của ống xoắn để đáp ứng yêu cầu về độ đồng đều nhiệt độ.

1. Thiết lập 2 cửa chia đôi, kích thước cửa mở (800+800) W×2000Hmm

2. Cửa được bịt kín bằng dải đệm cao su silicon mềm hai lớp chịu nhiệt độ cao và thấp

3. Bản lề quay có thể đảm bảo góc mở cửa ≥ 120 độ

4. Mép trong của cửa được đặt đai sưởi nhiệt độ không đổi, đồng thời hệ thống điều khiển tự động bật đai sưởi để rã đông theo nhiệt độ studio.

Hai bộ cửa sổ quan sát trực quan (400×500mm) được lắp đặt trên cổng.Kính cửa sổ quan sát được làm bằng kính cách nhiệt nhiều lớp phủ màng sưởi điện.Cửa sổ quan sát có độ truyền ánh sáng cao, tác dụng cách nhiệt tốt, không có dây điện trở trên bề mặt kính.Quan sát và các ưu điểm khác, khi nhiệt độ studio thấp hơn nhiệt độ môi trường, bộ điều khiển sẽ tự động bật chức năng làm mờ của cửa sổ quan sát.

1. Động cơ sử dụng động cơ chuyên nghiệp: 0,75KW, 6 bộ IP55

2. Vòng xoắn của quạt được làm bằng nhôm để ngăn tia lửa ma sát giữa cánh quạt và vòng xoắn;

3. Cả vỏ bên trong và bên ngoài đều được cung cấp các đường nối đất đáng tin cậy và bề mặt của thiết bị được phun sơn chống tĩnh điện dẫn điện để đảm bảo rằng không có tĩnh điện nào có thể tích tụ trên bề mặt vỏ thiết bị.

4. Cảm biến nhiệt độ (PT100) sử dụng cảm biến chống cháy nổ.

5. Thiết bị sưởi ấm là lò sưởi bằng thép không gỉ không có ngọn lửa.

6. Hệ thống dây điện của các thiết bị điện chống cháy nổ đáp ứng yêu cầu chống cháy nổ quốc gia.

7. Thiết lập một bộ bảo vệ quá nhiệt độ độc lập, tức là một thiết bị bảo vệ nhiệt độ hai phần, để ngăn ngừa nguy cơ nhiệt độ trong phòng làm việc tăng quá cao.

1. Lò sưởi dây hợp kim niken-crom

2. Chế độ điều khiển bộ gia nhiệt: điều chỉnh độ rộng xung chu kỳ bằng nhau không tiếp xúc, SSR (rơle trạng thái rắn)

3. Công suất gia nhiệt: 12.0KW

Thiết bị bổ sung nước tự động được thông qua.Sau khi nối nước máy với ống nước 1/2", thiết bị cấp nước là thương hiệu nổi tiếng quốc tế, có thể tự động lọc và khử ion trong nước.

Lưu lượng nước khử khoáng: 10L/h

Áp lực nước: 0,1 ～ 0,25Mpa

Độ cứng của nước: ≤0,03mol/L (1,5mg/L, tính bằng CaCO3) m, tiêu chuẩn quốc gia về nước tạo ẩm, để cung cấp lượng nước khử ion cần thiết cho bộ phận tạo ẩm của thiết bị

Chất làm lạnh mới đáp ứng yêu cầu bảo vệ môi trường quốc tế:

1. Cấp nhiệt độ cao: R404A

2. Cấp nhiệt độ thấp: R23

1. Cấu hình chính của hệ thống lạnh sử dụng linh kiện nhập khẩu từ Châu Âu và Hoa Kỳ.Để biết cấu hình cụ thể, xem danh sách cấu hình chính của thiết bị;

2. Bộ trao đổi nhiệt dạng tấm hàn bằng thép không gỉ Danfoss được sử dụng làm thiết bị ngưng tụ bay hơi của hệ thống làm lạnh theo tầng, với chênh lệch nhiệt độ truyền nhiệt nhỏ, hiệu suất trao đổi nhiệt cao và hình thức nhỏ gọn;

3. Để ngăn nước rã đông trên máy nén chảy tự do, khay tiếp nước được lắp dưới máy nén, được thu gom và xả tập trung;

4. Được trang bị đồng hồ đo áp suất hiển thị áp suất hệ thống, thuận tiện cho việc kiểm tra, bảo trì hệ thống lạnh

Để giảm tiếng ồn trong phòng thí nghiệm, một kế hoạch toàn diện về giảm tiếng ồn bên trong của thiết bị và hấp thụ sốc của máy nén đã được áp dụng.

1. Giảm xóc máy nén

1.1 Lắp đặt lò xo giảm chấn và miếng đệm cao su ở phía dưới máy nén để giảm truyền rung động của máy nén đến khung thiết bị qua đế;

1.2 Ống hút và ống xả của máy nén sử dụng ống giảm xóc kim loại của American Packless hoặc Castel của Ý để giảm rung động truyền qua đường ống.

1.3 Đường ống xử lý máy nén sử dụng uốn cong hấp thụ sốc và cố định xa để tránh cộng hưởng

2. Bộ giảm âm trong thiết bị;

Vỏ máy được dán bằng bông hút âm.Vì bên trong thiết bị cần thông gió và tản nhiệt nên để giảm tiếng ồn truyền qua không khí, các vách ngăn âm thanh bằng bông hút âm thấm dầu được lắp đặt ở cửa hút gió và cửa thoát gió để giảm sự truyền sóng âm vào phòng qua các lỗ thông gió.

1. Thiết bị sưởi ấm là lò sưởi bọc thép chống cháy nổ

2. Rơle trạng thái rắn được sử dụng để khởi động xuyên qua không tiếp xúc để điều khiển máy sưởi hoạt động, không có tia lửa tiếp xúc và tiếng ồn, và có tuổi thọ dài.

Sử dụng bộ điều khiển màn hình cảm ứng màu TEIM 2700 "Sanyuan" của Hàn Quốc, các tính năng chính như sau:

1. Màn hình cảm ứng màu thật TFT 7 inch, giao diện người máy có thể chọn bằng tiếng Trung hoặc tiếng Anh và phương thức thao tác menu giúp người dùng dễ dàng nắm vững phương thức vận hành của thiết bị;
2. Độ chính xác hiển thị: nhiệt độ 0,1oC;thời gian 0,1 phút
3. Có thể chọn hai phương pháp thử nghiệm: nhiệt độ không đổi (vận hành thủ công) hoặc chương trình (tức là vận hành tự động chương trình cài sẵn)
4. Hoạt động của thiết bị có mức độ tự động hóa cao.Đặt nhiệt độ mục tiêu hoặc quy trình vận hành thiết bị đặt trước.Sau khi kích hoạt nút thao tác, hệ thống có thể tự động xác định xem nên mở bộ phận làm lạnh, bộ sưởi hay quạt gió.Các đồng nghiệp có thể tự động điều chỉnh công suất sưởi mà không cần thao tác hoặc giám sát quá mức của người dùng, có thể thu được đường cong quy trình thử nghiệm lý tưởng.
5. Chức năng chạy chương trình cài sẵn cung cấp cho người dùng cài đặt trước 1000 đường cong chương trình, mỗi đường cong có thể được thiết lập tối đa 100 bước, 6 nhóm chu kỳ nhỏ và 10 chương trình khác nhau có thể được liên kết và chương trình có thể được truy xuất và lưu trữ cho lần kiểm tra tiếp theo.có thể được gọi trực tiếp.
6. Trong quá trình thử nghiệm, các thông số tham chiếu quan trọng như nhiệt độ mục tiêu hiện tại, nhiệt độ đo được, công suất gia nhiệt, thời gian chạy và quá trình chạy chương trình có thể được hiển thị trong thời gian thực.
7. Nó có thể lưu trữ đường cong nhiệt độ và dữ liệu trong 600 ngày.
8. Chức năng tự chẩn đoán lỗi, khi thiết bị gặp sự cố sẽ tự động báo động và cắt nguồn điện.Đồng nghiệp sẽ hiển thị hiện tượng lỗi và mô tả lỗi đơn giản trên bộ điều khiển, người dùng có thể dễ dàng tìm ra nguyên nhân theo lỗi.

1. Chức năng ghi dữ liệu USB:

2. Bạn có thể chèn trực tiếp bất kỳ đĩa U nào vào bất kỳ đâu trong tệp bản ghi lịch sử và thực hiện các thao tác như đọc và phân tích trên máy tính.

3. Chức năng phần mềm PC mạnh mẽ, giao diện Ethernet 10M/100M tiêu chuẩn, thu thập địa chỉ IP tự động, nhận dạng mạng và điều khiển dễ dàng.

3.1.Máy tính chủ:

Máy tính chủ được kết nối trực tiếp với hộp kiểm tra thông qua cáp mạng

3.2 Mạng LAN:

Nhiều máy tính và nhiều kết nối mạng LAN vùng điều khiển UMC1000

3.3 MÁY CHỦ WEB đồng bộ hóa từ xa;

Giám sát từ xa có thể được thực hiện thông qua kiểm tra INTERNET NET.

1. An toàn nhân sự

1.1 bảo vệ rò rỉ

2. An toàn thiết bị:

2.1 mất pha nguồn điện, lỗi pha, bảo vệ mất ổn định điện áp;

2.2 Bảo vệ hạn chế dòng điện vòng điều khiển

2.3 Bảo vệ quá tải động cơ quạt

2.4 Bảo vệ quá tải dòng máy nén

Bảo vệ quá nhiệt máy nén 2.5

2.6 Bảo vệ áp suất cao của máy nén

2.7 bảo vệ ngắn mạch lò sưởi

2.8 Bảo vệ rò rỉ thiết bị

2.9 Chức năng bảo vệ quá nhiệt độc lập thứ cấp

Nhiệt độ: 5oC～35oC

Độ ẩm tương đối: ≤85

Áp suất khí quyển: 80-106 kPa

Không có rung động mạnh xung quanh;

Không có ánh nắng trực tiếp hoặc bức xạ trực tiếp từ các nguồn nhiệt khác;

Không có luồng gió mạnh: khi buộc không khí xung quanh phải lưu chuyển, không có luồng gió nào được thổi trực tiếp vào hộp;

Xung quanh không có trường điện từ mạnh;

Xung quanh không có nồng độ bụi và chất ăn mòn cao.

Điện áp và tần số: AC380V±10%, 50Hz, ba pha bốn dây + dây nối đất bảo vệ

Điện trở nối đất của dây nối đất bảo vệ: Điện trở nối đất của dây nối đất bảo vệ nhỏ hơn 4Ω
