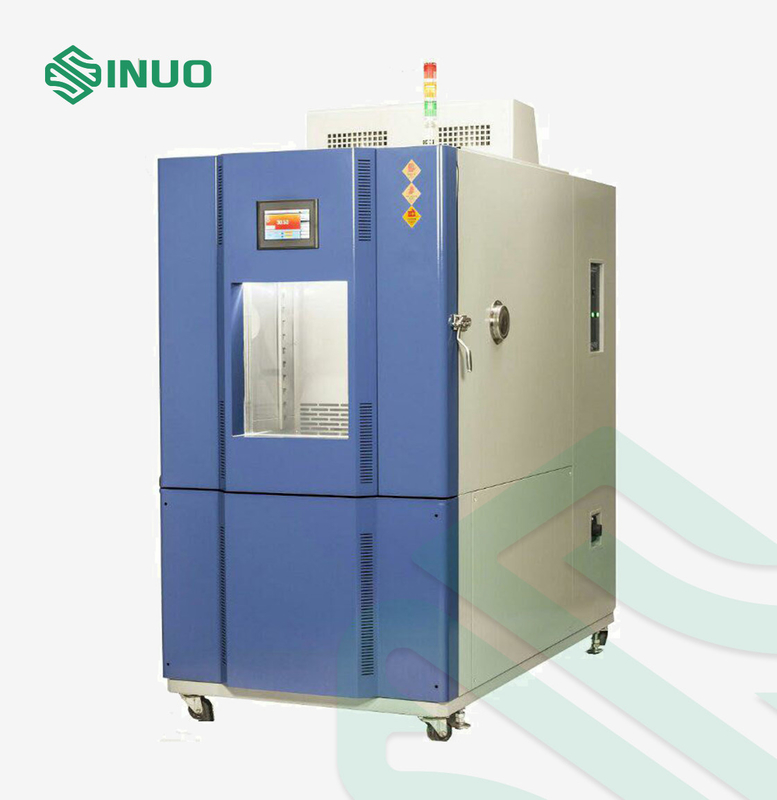

IEC60068-2-78 Phòng thử nhiệt độ và độ ẩm không đổi 1500L

1. Hạn chế lấy mẫu

2. Khối lượng, kích thước và trọng lượng

1. Khối lượng hàm lượng danh nghĩa

2. Kích thước của buồng bên trong

3. Kích thước bên ngoài

4. Trọng lượng

3. Hiệu suất

1. Phạm vi nhiệt độ

2. Phạm vi độ ẩm

(20 ¢ 98)% RH (xem biểu đồ phạm vi nhiệt độ và độ ẩm có thể điều khiển, không có tải ướt và nhiệt hoạt động)

Biểu đồ phạm vi nhiệt độ và độ ẩm có thể điều khiển

3. Biến động nhiệt độ

d. Sự biến động độ ẩm

5. Phản ứng nhiệt độ

6. Phản lệch độ ẩm

7. Độ phân giải hiển thị nhiệt độ

8. Độ phân giải hiển thị độ ẩm

1. Tốc độ sưởi ấm

10. Tốc độ làm mát

11. Điều kiện tải

• Tiếng ồn làm việc

Mức âm thanh≤75dB

(Đánh giá trong một phòng cách âm với nhiệt độ xung quanh 25 ° C và tiếng vang thấp; sử dụng trọng số A, giá trị trung bình của 8 điểm được thử nghiệm;mỗi điểm thử nghiệm cách nguồn tiếng ồn 1 mét và cách mặt đất 1 mét)

4. Đặc điểm cấu trúc

1. Vật liệu

1- Vật liệu tường bên ngoài: phun A3

2Vật liệu tường bên trong: SUS304# tấm thép không gỉ
3- Vật liệu cách nhiệt thân phòng: 100mm bọt polyurethane cứng chống nhiệt độ cao

4. vật liệu cách nhiệt cửa: 100mm chống nhiệt độ cao bọt polyurethane cứng.

2. Sức mạnh cấu trúc đáy

3. kênh điều hòa không khí

1 Máy quạt ly tâm trục dài thép không gỉ: 4 đơn vị/90W.

Fan, máy sưởi, máy bay bốc hơi (cũng là máy khử ẩm), thiết bị thoát nước, cổng cân bằng áp suất, tấm hướng khí điều chỉnh, cảm biến nhiệt độ

4. Cấu hình tiêu chuẩn của buồng thử nghiệm

1 Cửa sổ 400x600x40mm 3 lớp kính thấm chân không.

2Công cụ cầm được nhúng phẳng,

3Kinh cửa: SUS # 304 nhập khẩu

4 Đèn tiết kiệm năng lượng trong hộp: Đèn tiết kiệm năng lượng LED

5Hố chì: φ50mm 1 miếng

5. Cánh cửa

1 Cánh cửa một phần mở ra bên ngoài, với bản lề ở bên trái và tay cầm ở bên phải (khi hướng về phía trước của hộp).

2 Được trang bị cơ chế khóa cửa an toàn (cửa có thể được mở trong phòng thử nghiệm), cửa được trang bị nhiệt điện để ngăn ngừa ngưng tụ,và phạm vi xem của cửa sổ quan sát kính cách nhiệt là khoảng (W400 × H600mm). Thiết bị sưởi ấm điện để ngăn ngừa ngưng tụ trên khung cửa

6. Bảng điều khiển

7. Phòng máy

8. Tủ phân phối điện

1. Máy sưởi

1 Máy sưởi điện bằng thép không gỉ hình ống nhiệt kiểu vây

2Phương pháp điều khiển nhiệt: SSR (Solid State Relay) không tiếp xúc theo chiều rộng xung cùng thời gian

Công suất sưởi ấm: khoảng 4KW

5. Hệ thống làm lạnh

1. Thiết bị làm lạnh

1 Hệ thống làm lạnh nhiệt độ cực thấp xoắn ốc tiếng ồn thấp của American Emerson (phương pháp tiêu hao nhiệt làm mát bằng không khí).

2 Phương pháp làm mát: làm mát bằng không khí

2. Thiết bị trao đổi nhiệt và lạnh

3. Điều chỉnh tải nhiệt

1) Sử dụng thiết bị điều chỉnh tự động dòng than lạnh để giảm hiệu quả tải trọng sưởi ấm của sản phẩm được thử nghiệm và công nghệ Đức / Nhật Bản.

So với thiết kế truyền thống, sự ổn định điều khiển và khả năng tái tạo cao hơn, và nó đạt được hiệu quả siêu tiết kiệm năng lượng và tiết kiệm nhiều năng lượng hơn.

4. Các thành phần hiệu quả cao

1 Máy ngưng tụ và bốc hơi sử dụng thiết bị vây nhôm loại AC & R spoiler kép.

2Các thiết bị ngắt áp dụng nhập khẩu Chiming phụ kiện làm lạnh

5. Hệ thống mở rộng

6. Máy ngưng tụ bay hơi

7. Phương pháp điều khiển tủ lạnh

Bộ điều khiển của hệ thống điều khiển tự động điều chỉnh điều kiện hoạt động của tủ lạnh theo điều kiện thử nghiệm.

2 van điều chỉnh áp suất bay hơi.

3Đường mạch làm mát không khí trở lại của máy nén

Hệ thống làm lạnh được thiết kế với các biện pháp giảm rung động và tiếng ồn như ống chống va chạm.

8. Chất làm mát

6. Hệ thống điều khiển điện

1. Máy điều khiển

2. Thông số kỹ thuật của bộ điều khiển

1. Màn hình cảm ứng màu thật 7 inch

2Hai phương pháp điều khiển: chương trình / giá trị thiết lập

3. Loại cảm biến: hai đầu vào PT100 (nhập cảm biến điện tử tùy chọn)

4Chế độ đầu ra: xung điện áp (SSR) / đầu ra điều khiển: 2 kênh (nhiệt độ / độ ẩm) / 2 kênh đầu ra tương tự 4-20mA / 16 kênh đầu ra relé (thấp thụ)

5. tín hiệu điều khiển: 8 kênh IS tín hiệu điều khiển/8 kênh T tín hiệu điều khiển/4 kênh AL tín hiệu điều khiển

6. tín hiệu báo động: 16 DI báo động trở ngại bên ngoài

7Phạm vi đo nhiệt độ: -90.00°C-200.00°C, (tùy chọn -90.00°C-300.00°C) lỗi ±0.2°C

8Phạm vi đo độ ẩm: 1.0% - 100% RH, sai số ± 1% RH

9. Giao diện truyền thông: (RS232 hoặc RS485, khoảng cách truyền thông dài nhất là 1,2km [cáp quang có thể đạt 30km])

10. Loại ngôn ngữ giao diện: tiếng Anh

11. Nhiều đầu ra liên tiếp kết hợp tín hiệu, các tín hiệu có thể được thực hiện các hoạt động logic (không, và, hoặc, không, XOR), được gọi là khả năng lập trình PLC;

12. Phương pháp điều khiển rơle đa dạng: chế độ tham số-> chế độ rơle, chế độ rơle-> chế độ tham số, chế độ kết hợp logic, chế độ tín hiệu tổng hợp

13. chỉnh sửa chương trình: 120 nhóm chương trình có thể được lập trình, và mỗi nhóm chương trình có thể có tối đa 100 phân đoạn

3. Các thông số kỹ thuật của bộ điều khiển

Độ chính xác: nhiệt độ ± 0,1 °C + 1 chữ số, độ ẩm ± 1%R.H + 1 chữ số

Độ phân giải: nhiệt độ ±0,01°C, độ ẩm ±0,1%R.H.

Độ nghiêng nhiệt độ: 0,1 ~ 9,9 có thể được thiết lập.

Nó có chức năng chờ và báo động giới hạn trên và dưới.

Nhiệt độ và độ ẩm tín hiệu đầu vào ủ và ướt bóng đèn PT100x2.

9 bộ cài đặt tham số điều khiển PID, tính toán tự động PID.

Màn hình chỉnh sửa tự động bóng ướt và khô

4. Phương pháp kiểm soát

1PID bão hòa chống tích hợp

Phương pháp điều khiển nhiệt độ cân bằng 2BTC + điều khiển công suất làm mát thông minh DCC + điều khiển điện thông minh DEC (thiết bị kiểm tra nhiệt độ)

Phương pháp kiểm soát nhiệt độ và độ ẩm cân bằng 3BTHC + DCC kiểm soát năng lực làm mát thông minh + DEC kiểm soát điện thông minh (thiết bị kiểm tra nhiệt độ và độ ẩm)

5. Chức năng hiển thị màn hình

Nó áp dụng phong cách trò chuyện trên màn hình, không cần nhập phím, và các tùy chọn có thể được chạm trực tiếp trên màn hình.

Các giá trị nhiệt độ thiết lập (SV) và thực tế (PV) được hiển thị trực tiếp.

Nó có thể hiển thị số chương trình đang chạy, phân đoạn, thời gian còn lại và số chu kỳ.

Chức năng thời gian tích lũy hoạt động

Giá trị cài đặt nhiệt độ của chương trình được hiển thị trong đường cong đồ họa, với chức năng hiển thị thực thời gian của việc thực hiện đường cong chương trình.

Nó có một màn hình chỉnh sửa chương trình riêng biệt, và ít nhất 5 phân đoạn nhiệt độ, độ ẩm và thời gian có thể được nhập trên mỗi trang.

Màn hình báo lỗi được hiển thị.

Ánh sáng nền của màn hình có thể được điều chỉnh.

Chức năng bảo vệ màn hình hiển thị có thể được thiết lập để hẹn giờ, TIMER hoặc tắt thủ công.

6. Khả năng chương trình và chức năng điều khiển

Các nhóm chương trình có thể sử dụng: tối đa 120 PATTEN.

Khả năng bộ nhớ có thể sử dụng: tổng cộng 12000 SEGMENT.

Thực thi lệnh lặp đi lặp lại: mỗi lệnh có thể được thực hiện tối đa 3200 lần.

Chương trình được tạo ra theo phong cách trò chuyện, với các chức năng như chỉnh sửa, xóa và chèn.

SEGMENTS thời gian thiết lập 0 ~ 99Hour59Min.

Thiết bị điều khiển mô-đun thời gian có thể lập trình x2

Nó có bộ nhớ chương trình tắt điện, và tự động khởi động và tiếp tục thực hiện chương trình sau khi điện được khôi phục.

Với giao diện liên lạc RS-485 hoặc RS-232.

Các đường cong đồ họa có thể được hiển thị trong thời gian thực khi chương trình được thực hiện.

Nó có chức năng tự động điều chỉnh khả năng đông lạnh.

Nó có các chức năng khởi động và tắt theo lịch trình.

Với chức năng điều chỉnh ngày và giờ.

Chức năng khóa nút và màn hình (LOCK).

7. Thiết bị bảo vệ an toàn

1. Hệ thống làm lạnh

2. Phòng thử nghiệm

3. Bảo vệ khác

1Bảo vệ rò rỉ

2. ống sưởi ấm không bảo vệ khô không khí

3Bảo vệ quá tải và mạch ngắn

4. Bảo vệ mất điện

5. Bảo vệ nước thấp

8. Điều kiện sử dụng

1. Địa điểm lắp đặt

1- Bầu đất đều và thông gió tốt.
2Không có rung động mạnh xung quanh thiết bị.
3Không có trường điện từ mạnh xung quanh thiết bị.
4Không có chất dễ cháy, nổ, ăn mòn và bụi xung quanh thiết bị
5Không gian sử dụng và bảo trì thích hợp được để lại xung quanh thiết bị, như được hiển thị dưới đây:

A:≥40cm B:≥150cm C:≥100cm D:≥60cm E:≥40com

2. Điều kiện môi trường

Imax≤32A

Pmax≤13KW
