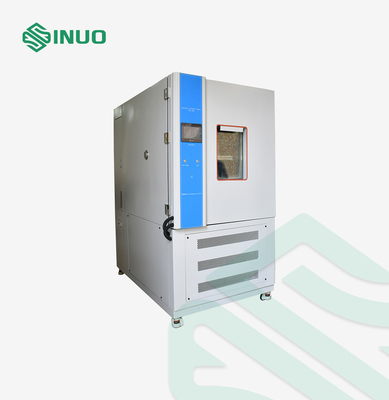

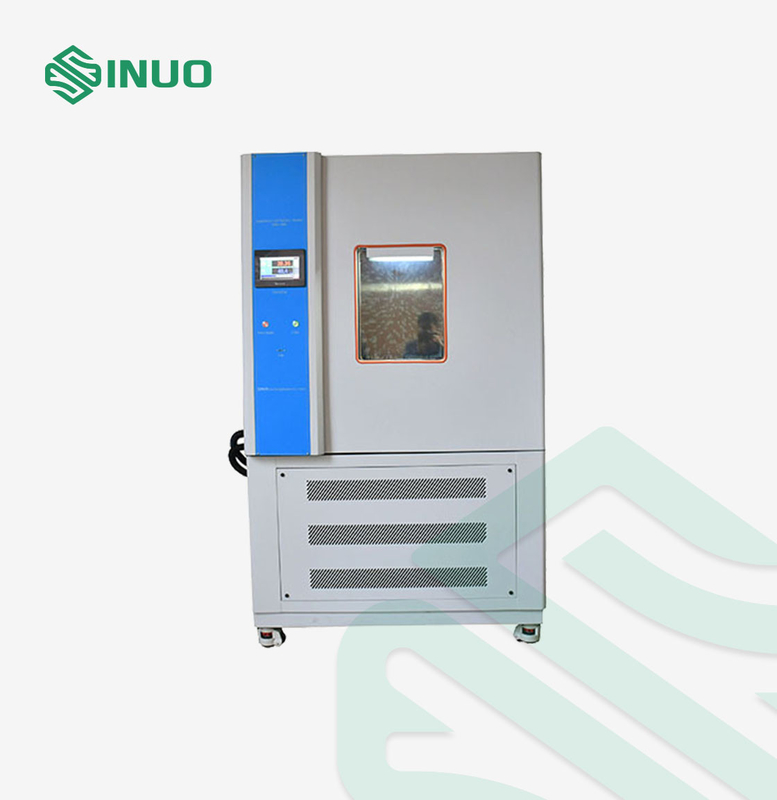

IEC60068-2-2 Phòng thử nhiệt độ và độ ẩm liên tục có thể lập trình 1000L

(20%98)%RH

( Nhiệt độ: 20 °C ∼ 85 °C, tham khảo biểu đồ phạm vi nhiệt độ và độ ẩm có thể điều khiển, không có tải nhiệt hoạt động)

Mức âm thanh≤70dB ((A)

(Đánh giá trong một phòng cách âm với nhiệt độ xung quanh 25 °C và tiếng vang thấp; Một trọng số được sử dụng để kiểm tra trung bình 9 điểm;mỗi điểm thử nghiệm nằm cách nguồn tiếng ồn 1 m theo chiều ngang và 1 m trên mặt đất)

Vỏ nhà cách nhiệt

1Vật liệu tường bên ngoài: phun bảng A3

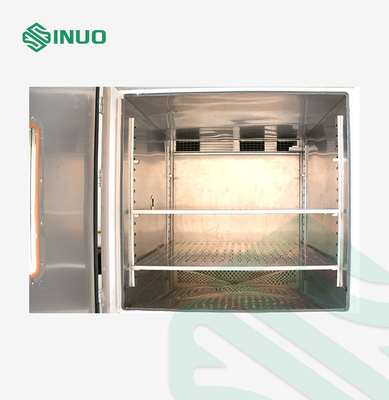

2 Vật liệu tường bên trong: Bảng thép không gỉ sơn SUS#304.

Vật liệu cách nhiệt 3Box: bọt polyurethane cứng chịu nhiệt độ cao 100mm.

4Vật liệu cách nhiệt cửa: bọt polyurethane cứng chịu nhiệt độ cao 100mm.

1 Máy quạt ly tâm trục dài thép không gỉ: 4 đơn vị/90W.

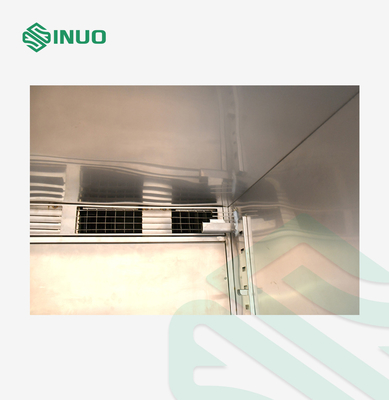

Fan, máy sưởi, máy bay bốc hơi (cũng là máy khử ẩm), thiết bị thoát nước, cổng cân bằng áp suất, tấm hướng khí điều chỉnh, cảm biến nhiệt độ

1 Cửa sổ 400x600x40mm 3 lớp kính thấm chân không.

2Công cụ cầm được nhúng phẳng,

3Kinh cửa: SUS # 304 nhập khẩu

4 Đèn tiết kiệm năng lượng trong hộp: Đèn tiết kiệm năng lượng LED

5Hố chì: φ50mm 1 miếng

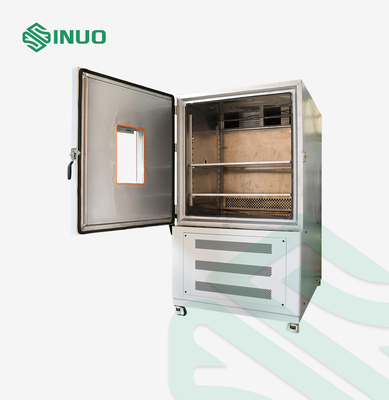

Cửa một phần mở ra bên ngoài, với bản lề ở bên trái và tay cầm ở bên phải (khi hướng về phía trước của hộp).

2 Được trang bị cơ chế khóa cửa an toàn (cửa có thể được mở trong phòng thử nghiệm), cửa được trang bị nhiệt điện để ngăn ngừa ngưng tụ,và phạm vi xem của cửa sổ quan sát kính cách nhiệt là khoảng (W400 × H600mm). Thiết bị sưởi ấm điện để ngăn ngừa ngưng tụ trên khung cửa

1 Máy sưởi điện bằng thép không gỉ hình ống nhiệt kiểu vây

2Phương pháp điều khiển nhiệt: SSR (Solid State Relay) không tiếp xúc theo chiều rộng xung cùng thời gian

Công suất sưởi ấm: khoảng 4KW

1 Hệ thống làm mát nhiệt độ cực thấp với xoắn ốc nhiệt độ thấp và tiếng ồn thấp của Hitachi hoặc Emerson (phương pháp làm mát bằng không khí).

Phương pháp làm mát: làm mát bằng không khí

1Tùy dụng thiết bị điều chỉnh tự động dòng chảy than lạnh để giảm hiệu quả tải trọng sưởi ấm của sản phẩm được thử nghiệm và công nghệ Đức / Nhật Bản

Đồng bộ hóa công nghệ.

So với thiết kế truyền thống, sự ổn định điều khiển và khả năng tái tạo cao hơn, và nó đạt được hiệu quả siêu tiết kiệm năng lượng và tiết kiệm nhiều năng lượng hơn.

1 Máy ngưng tụ và bốc hơi sử dụng thiết bị vây nhôm loại AC & R spoiler kép.

2 Các thiết bị thắt hơi sử dụng phụ kiện làm lạnh Chiming nhập khẩu.

Bộ điều khiển của hệ thống điều khiển tự động điều chỉnh điều kiện hoạt động của tủ lạnh theo điều kiện thử nghiệm.

2 van điều chỉnh áp suất bay hơi.

3Đường mạch làm mát không khí trở lại của máy nén

Hệ thống làm lạnh được thiết kế với các biện pháp giảm rung động và tiếng ồn như ống giảm va chạm.

Chỉ số kỹ thuật:

1. Màn hình cảm ứng màu thật 7 inch

2Hai phương pháp điều khiển: chương trình / giá trị thiết lập

3. Loại cảm biến: hai đầu vào PT100 (nhập cảm biến điện tử tùy chọn)

4Chế độ đầu ra: xung điện áp (SSR) / đầu ra điều khiển: 2 kênh (nhiệt độ / độ ẩm) / 2 kênh đầu ra tương tự 4-20mA / 16 kênh đầu ra relé (thấp thụ)

5. tín hiệu điều khiển: 8 kênh IS tín hiệu điều khiển/8 kênh T tín hiệu điều khiển/4 kênh AL tín hiệu điều khiển

6. tín hiệu báo động: 16 DI báo động trở ngại bên ngoài

7Phạm vi đo nhiệt độ: -90.00°C-200.00°C, (không cần -90.00°C-300.00°C) sai số ±0.2°C;

8. Phạm vi đo độ ẩm: 1.0% - 100% RH, sai số ± 1% RH;

9Giao diện truyền thông: (RS232/RS485, khoảng cách truyền thông dài nhất là 1,2km [cáp quang có thể đạt 30km]);

10. Loại ngôn ngữ giao diện: tiếng Anh

11. Được trang bị chức năng nhập ký tự Trung Quốc;

12. Có thể mang theo một máy in (chức năng USB tùy chọn);

13. nhiều kết hợp tín hiệu đầu ra relé, các tín hiệu có thể được thực hiện các hoạt động logic (không, và, hoặc, hoặc, XOR),

Được gọi là khả năng lập trình PLC;

14Phương pháp điều khiển rơle đa dạng: chế độ tham số-> chế độ rơle, chế độ rơle-> chế độ tham số, kết hợp logic

chế độ, chế độ tín hiệu tổng hợp;

15. chỉnh sửa chương trình: 120 nhóm chương trình có thể được lập trình, và mỗi nhóm chương trình có thể có tối đa 100 phân đoạn;

Độ chính xác: nhiệt độ ± 0,1 °C + 1 chữ số, độ ẩm ± 1%R.H + 1 chữ số

Độ phân giải: nhiệt độ ±0,01°C, độ ẩm ±0,1%R.H.

Độ nghiêng nhiệt độ: 0,1 ~ 9,9 có thể được thiết lập.

Nó có chức năng chờ và báo động giới hạn trên và dưới.

Nhiệt độ và độ ẩm tín hiệu đầu vào ủ và ướt bóng đèn PT100x2.

9 bộ cài đặt tham số điều khiển PID, tính toán tự động PID.

Màn hình chỉnh sửa tự động bóng ướt và khô

1PID bão hòa chống tích hợp

Phương pháp điều khiển nhiệt độ cân bằng 2BTC + điều khiển công suất làm mát thông minh DCC + điều khiển điện thông minh DEC (thiết bị kiểm tra nhiệt độ)

Phương pháp kiểm soát nhiệt độ và độ ẩm cân bằng 3BTHC + DCC kiểm soát năng lực làm mát thông minh + DEC kiểm soát điện thông minh (thiết bị kiểm tra nhiệt độ và độ ẩm)

1. Nó áp dụng phong cách trò chuyện màn hình, không cần nhập phím, và các tùy chọn có thể được chạm trực tiếp trên màn hình.

2Các giá trị thiết lập nhiệt độ (SV) và thực tế (PV) được hiển thị trực tiếp.

3Nó có thể hiển thị số chương trình đang chạy, phân đoạn, thời gian còn lại và số chu kỳ.

4. Hoạt động tích lũy thời gian chức năng.

5Giá trị cài đặt nhiệt độ chương trình được hiển thị trong một đường cong đồ họa, với chức năng hiển thị thời gian thực của thực thi đường cong chương trình.

6Nó có một màn hình chỉnh sửa chương trình riêng biệt, và ít nhất 5 phân đoạn nhiệt độ, độ ẩm và thời gian có thể được nhập trên mỗi trang.

7Tiếng Trung và tiếng Anh có thể được chuyển đổi theo ý muốn.

8. Màn hình thông báo lỗi được hiển thị.

9Đèn nền màn hình có thể được điều chỉnh.

10. Các chức năng bảo vệ màn hình hiển thị có thể được thiết lập để bộ đếm thời gian, TIMER hoặc tắt thủ công.

1Các nhóm chương trình có thể sử dụng: tối đa 120 PATTEN.

2- Khả năng sử dụng bộ nhớ: 12000 SEGMENTS tổng cộng.

3. Thực thi lệnh lặp đi lặp lại: mỗi lệnh có thể được thực thi tối đa 3200 lần.

4. Chương trình được tạo ra theo phong cách trò chuyện, với các chức năng như chỉnh sửa, xóa và chèn.

5. SEGMENTS thời gian thiết lập 0~99Hour59Min.

6Thiết bị điều khiển mô-đun thời gian có thể lập trình x2

7Nó có một bộ nhớ chương trình tắt điện, và tự động bắt đầu và tiếp tục thực hiện chương trình sau khi điện được phục hồi.

8Với giao diện liên lạc RS-485 hoặc RS-232.

9Các đường cong đồ họa có thể được hiển thị trong thời gian thực khi chương trình được thực thi.

10Nó có chức năng tự động điều chỉnh khả năng đông lạnh.

11Nó có các chức năng khởi động và tắt theo lịch trình.

12Với chức năng điều chỉnh ngày và giờ.

13. Nút và màn hình khóa (LOCK) chức năng.

Sự quá nóng của máy nén

Lượng quá tải của máy nén

Áp suất quá cao của máy nén

Thiết bị bảo vệ nhiệt độ quá cao có thể điều chỉnh

Không khí điều hòa kênh nhiệt độ quá cao

Động cơ quạt quá nóng

Bảo vệ rò rỉ

ống sưởi không bảo vệ khô không khí

Bảo vệ quá tải và mạch ngắn

Bảo vệ mất điện

bảo vệ độ nước thấp

Đất phẳng và thông gió tốt

Không có rung động mạnh xung quanh thiết bị

Không có ảnh hưởng từ trường điện từ mạnh xung quanh thiết bị

Không có chất dễ cháy, nổ, ăn mòn và bụi xung quanh thiết bị

Để lại không gian thích hợp để sử dụng và bảo trì xung quanh thiết bị, như được hiển thị trong hình dưới đây:

Khoảng cách AB khoảng 1 mét.

Phạm vi biến động điện áp cho phép: AC (380±10) V

Phạm vi dao động tần số cho phép: (50±0,5) Hz

Chống nối đất của dây bảo vệ nối đất nhỏ hơn 4Ω

Người sử dụng phải cấu hình một công tắc không khí hoặc công tắc điện có công suất tương ứng cho thiết bị tại vị trí lắp đặt, và công tắc này phải độc lập để thiết bị sử dụng.
