| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN1013C |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 30 bộ / tháng |

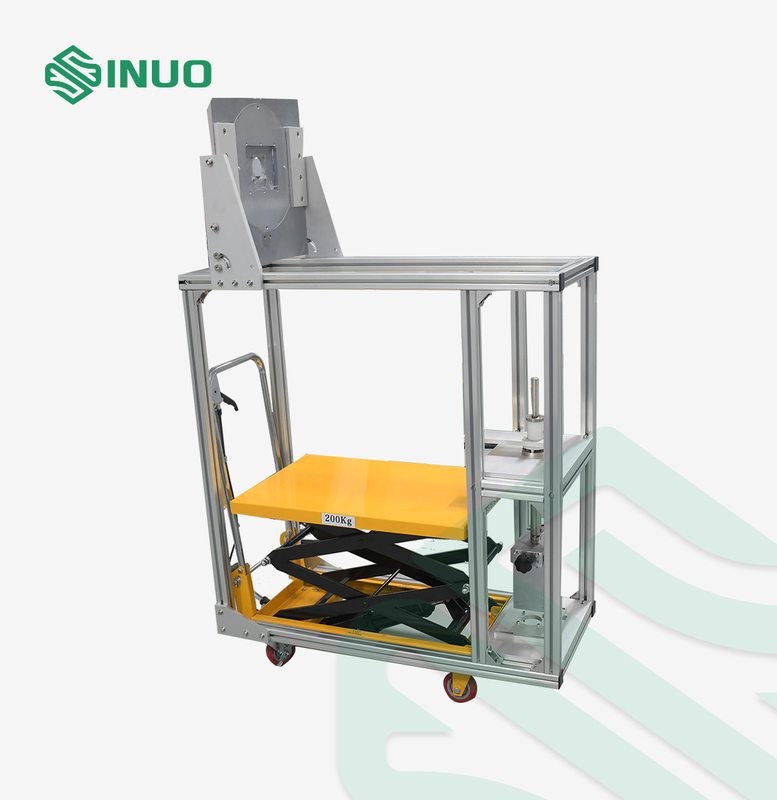

Thiết bị thử tải cơ học giao diện sạc xe điện IEC 62196-1
Tiêu chuẩn & Điều khoản được tuân thủ
IEC 62196-1Ed.4CDV 2020 điều 16.16, IEC62196-1:2022
Thông tin tổng quan về thiết bị
This device is a special test instrument used to detect whether the force required to pull the plug out of the socket and the force required to insert the plug into the socket are within the specified rangeNó là một thiết bị không thể thiếu cho phụ kiện điện, nhà sản xuất thiết bị gia dụng,các bộ phận kiểm tra chất lượng và các tổ chức nghiên cứu khoa học để phát hiện các thiết bị điện hàng ngày.
Đặc điểm cấu trúc:
Thiết bị này chủ yếu bao gồm các thiết bị thử nghiệm tải trọng sạc và thiết bị thử nghiệm lực cắm. Thiết bị lực kéo ra bao gồm thiết bị lắp đặt và thiết bị kẹp bên dưới, trọng lượng chính,trọng lượng bổ sung, và nút và ổ thử nghiệm; thiết bị lực chèn bao gồm trọng lượng chính, trọng lượng bổ sung, ghế gắn và nút và ổ thử nghiệm.kẹp kéo được thay đổi thành một đối trọng, cái móc trọng lượng được kết nối trực tiếp với nút thử nghiệm, một kẹp được cấu hình để giữ mẫu,và một thang máy được sử dụng để nâng trọng lượng hoặc trọng lượng chính của lực chèn để tránh sự bất tiện của vận chuyển bằng tay. , cải thiện hiệu quả công việc và giảm chi phí lao động,
Các thông số kỹ thuật
1Các thử nghiệm tải tích điện phải đáp ứng các yêu cầu.
Tổng khối lượng của nút cắm nguồn điện thử nghiệm hoặc cắm xe thử nghiệm, thiết bị kẹp, thiết bị mang tải, trọng lượng chính,và các trọng lượng bổ sung sẽ tạo ra lực kéo theo quy định của bảng 1. khối lượng của trọng lượng bổ sung phải như vậy mà nó thực hiện một lực bằng một phần mười của lực kéo.và sau đó thả trọng lượng bổ sung lên trọng lượng chính từ chiều cao 5cm.
| Điện số hoặc dòng điện hoạt động tối đa liên tục | Lực lượng | |
| AC, DC | 6 |
165 |
| 40 |
300 | |
| AC | 80 |
440 |
| 150 < I ≤ 250 | 660 | |
| DC | I>80 | 750 |
| Khi đối tượng thử nghiệm là ổ cắm nguồn điện AC hoặc ổ cắm xe, tải thử là 300N; khi đối tượng thử nghiệm là ổ cắm xe DC, tải thử là 750N. | ||
Biểu đồ 1 Trọng lực với các dòng điện khác nhau
Chọn trọng lượng
Theo biểu đồ 1, chọn trọng lượng phù hợp theo dòng và thực hiện thử nghiệm. ví dụ 165N = 148,5 + 16.5
300N=270+30
440N=396+44
660N=396+44+154+66
750N=396+154+44+66+15+75
Trong số đó, 148.5N, 270N và 396N là trọng lượng chính với móc.
Được hiển thị trong SN1013C-10. 16.5N, 30N, 44N, 154N, 66N, 15N, 75
Hình dạng và kích thước của các trọng lượng bổ sung với lỗ thông qua được hiển thị trong hình SN1013C-13.
Mã có thể được tùy chỉnh sau.
2Các thử nghiệm lực kéo ra của phích sạc nên đáp ứng các yêu cầu.
Trước khi thử nghiệm, lau dầu trên chân. Kéo phích cắm nguồn điện thử nghiệm hoặc hộp chèn phích cắm xe thử nghiệm ra khỏi ổ cắm nguồn hoặc ra khỏi ổ cắm trong 10 chu kỳ.Sau đó kẹp nó vào các thiết bị với một phích và làm xét nghiệm một lần nữa. nút sạc không cần phải di chuyển với tốc độ đồng đều khi kéo ra hoặc cắm vào,và lực chèn và lực kéo bằng trọng lực của trọng lượng và nút và theo chiều dọc xuống.
3. Thử nghiệm nút tiêu chuẩn
Máy phun thử nghiệm phải bao gồm các đường liên lạc nghiền mịn làm bằng thép cứng với độ thô bề mặt không quá 0.8 μm trên chiều dài làm việc của nó và cách nhau ở khoảng cách danh nghĩa với độ khoan dung ± 0Đối với các loại chân khác, kích thước của chân hoặc khoảng cách giữa các bề mặt của chân phải phù hợp với kích thước tối thiểu được đưa ra bởi các tiêu chuẩn có liên quan.

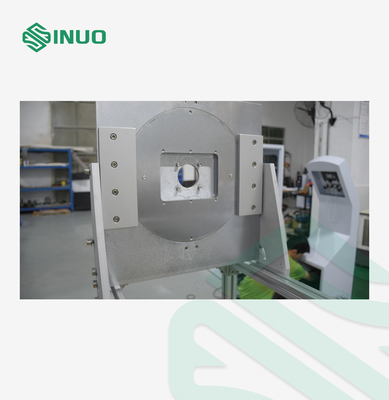

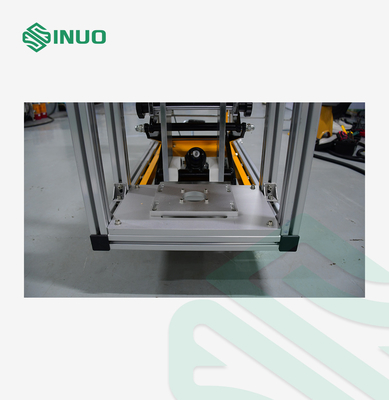

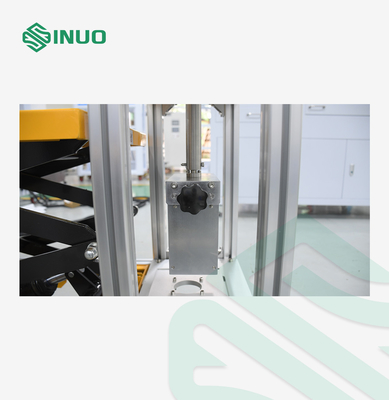

Chi tiết
