| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNQC1007 |
| MOQ: | 1 |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |

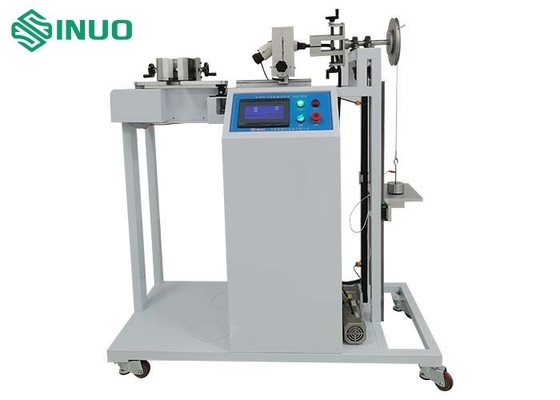

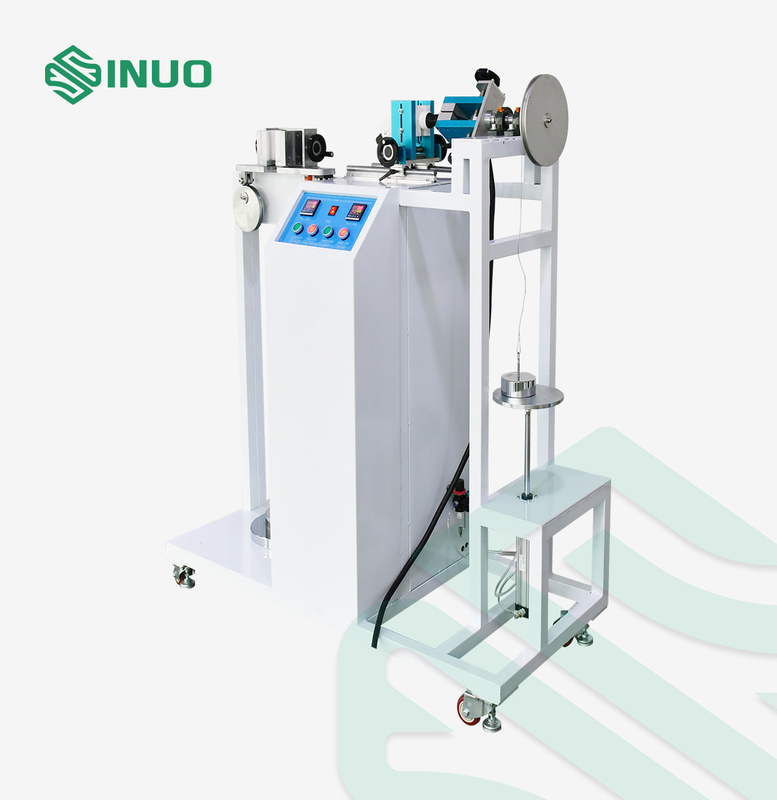

IEC60309-1 Thiết bị kiểm tra điện áp và mô-men xoắn của cáp sạc
Tiêu chuẩn & Điều khoản được tuân thủ
Phù hợp với IEC 62196-1:2022, IEC60309-1:2012.
Tổng quan sản phẩm

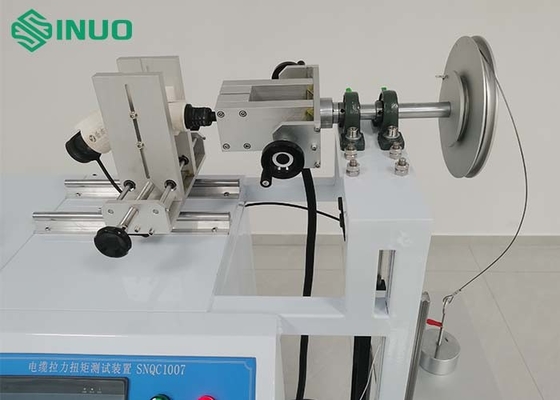

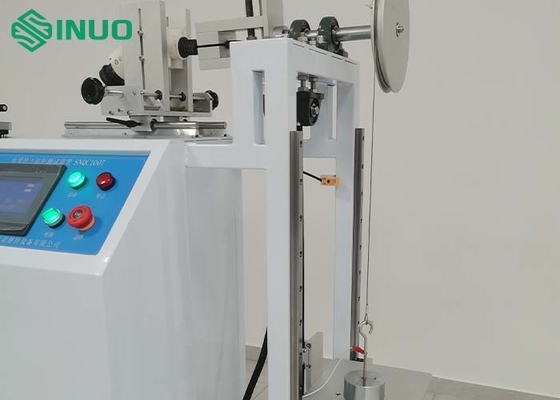

Lực kéo được thực hiện bằng cách sử dụng một cơ chế lập dị hoặc cơ chế vít do động cơ điều khiển và tốc độ động cơ có thể điều chỉnh để đảm bảo thời gian của mỗi lực kéo chính xác;mô-men xoắn được thực hiện bằng cách sử dụng xi lanh/động cơ, một khay, một trọng lượng và một rơ-lê thời gian. Sử dụng để kiểm tra khả năng sạc các phụ kiện cáp nối cắm và ổ cắm xe để chịu được các lực và thời điểm kéo được chỉ định.Trọng lượng được sử dụng để áp dụng căng thẳngSử dụng PLC để điều khiển số lần áp dụng căng thẳng và thời gian thử nghiệm mô-men xoắn.Thiết bị sẽ tự động dừng lại khi số lượng thử nghiệm hoặc thời gian thử nghiệm đạt đượcSau khi thử nghiệm, độ dịch chuyển tối đa cho phép của cáp linh hoạt của đầu nối súng sạc không được vượt quá giá trị tiêu chuẩn yêu cầu.
Các thông số kỹ thuật
| Kích thước | Khoảng W1600*D600*H1450mm |
| Trọng lượng | Khoảng 180kg |
| Các vật liệu thử nghiệm | Các thử nghiệm kéo và mô-men xoắn của cáp phích điện và/hoặc cáp phích xe |
| Sơ đồ cấu trúc thiết bị |
Xem sơ đồ sơ đồ hình 1
|

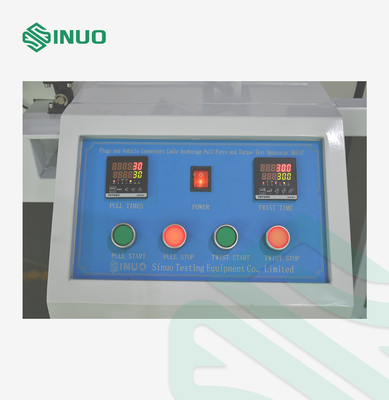

| Chế độ vận hành điều khiển | PLC tự động điều khiển, màn hình cảm ứng hoạt động |
| Chế độ lái xe | Điện |
| Áp dụng căng thẳng | Đáp ứng các thông số kỹ thuật 160N, 200N, 240N, 250N và 500N. |
| Áp dụng mô-men xoắn | Mỗi người đáp ứng các thông số kỹ thuật 0,6N · m, 0,7N · m, 1,2N · m, 1,5N · m, 2,3N · m, và 11,0N · m |
| Vòng xoắn bánh xe | 100mm ((Ф200mm) ±0,5mm |
| Tần số căng thẳng | 1 lần/s, phát hiện thời gian điện áp thực tế thông qua tín hiệu điện |
| Số lần kéo | 1-999999 lần, có thể được đặt trước, mặc định là 100 lần ± 1 lần |
| Thời gian áp dụng mô-men xoắn | 0-99H59M59S, có thể đặt trước |
| Bảo vệ mất điện | Với chức năng lưu trữ dữ liệu và bộ nhớ tắt |
| Thiết bị | Một bộ kẹp phổ biến |
| Bảng lựa chọn cân bằng |
|
Chi tiết
