| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNQC1009 |
| MOQ: | 1 |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |
IEC60309-1 Máy kiểm tra uốn cong cáp và cáp ổ cắm xe sạc 140N
Tiêu chuẩn & Điều khoản được tuân thủ
Phù hợp với IEC62196-1:2014 khoản 7.11 và khoản 7.15, IEC60309-1:2012 khoản 24.4.
Tổng quan sản phẩm
Mẫu và hạn chế: Giao diện sạc xe điện, vòi điện công nghiệp, ổ cắm và máy nối.
Ứng dụng: Được sử dụng để kiểm tra phần kết nối uốn cong của phần "sức mạnh cơ học" của cáp kết nối điện của nút và ổ cắm xe sạc.
Nguyên tắc thử nghiệm: Động cơ servo được sử dụng để điều khiển bàn xoay để lái phần làm việc để xoay sang trái và phải, và máy sẽ tự động dừng lại khi số lần đạt được.
Cấu trúc và đặc điểm: Thiết bị được điều khiển bởi một động cơ servo, và các mẫu có kích thước lớn được lắp đặt trên tấm nhôm,có thể làm cho trục swing trùng với điểm mà dây thừng đi vào thiết bị càng nhiều càng tốt khi kẹp mẫu, do đó đạt được sự dịch chuyển bên cạnh tối thiểu của dây cáp và tải.
Môi trường sử dụng: Nguồn cung cấp điện: AC220V ± 10%/50-60Hz, công suất 3KW.
Các thông số kỹ thuật
| Kích thước thiết bị | Khoảng: W1000*D800*H1600mm | ||
| Trọng lượng thiết bị | 150kg | ||
| Trạm thử nghiệm | Trạm duy nhất | ||
| Phương pháp điều khiển điện | PLC điều khiển tích hợp thông minh, giao diện cảm ứng người máy 7 inch hoạt động | ||
| Chế độ lái xe | Động cơ dẫn động | ||
| Phương pháp kẹp mẫu | Máy khóa, vị trí điểm khóa có thể điều chỉnh | ||
| góc uốn cong | Điều chỉnh 0-360° (bên mặc định ±45°) | ||
| Tốc độ uốn cong | 0-60 lần/phút, có thể được đặt trước | ||
| Tần số uốn cong | 0~999999 có thể được đặt trước, mặc định là 20000 lần | ||
| Trọng lượng tải | 20N,25N,50N,75N,100N,140N | ||
| Nguồn cung cấp điện tải | Kết nối bên ngoài, tủ tải tùy chọn với điện áp điều chỉnh giữa các dây dẫn 0-250V và dòng AC điều chỉnh 0-400A | ||
| Thử nghiệm đánh giá | Phán quyết dựa trên tín hiệu được cung cấp bởi liệu dòng điện có dẫn hay không | ||

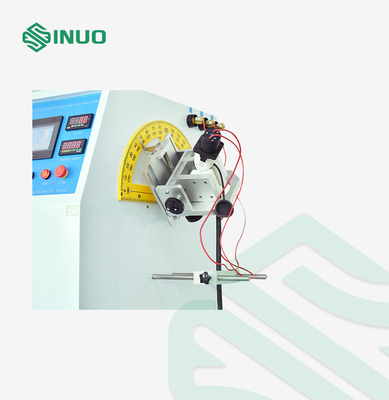

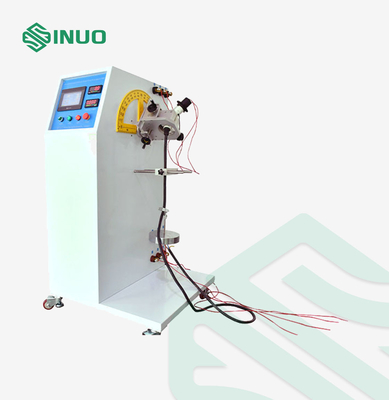

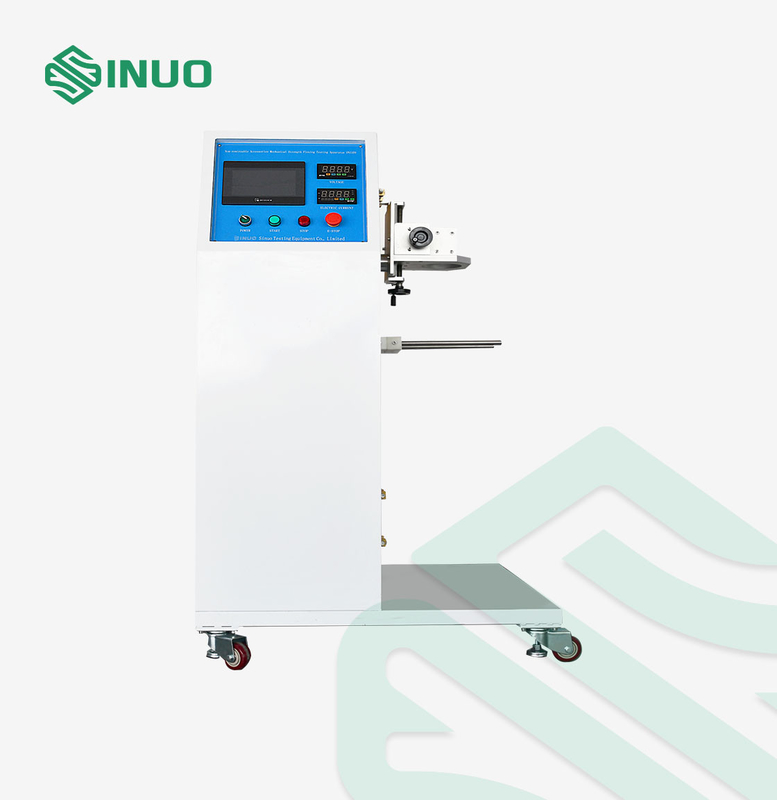

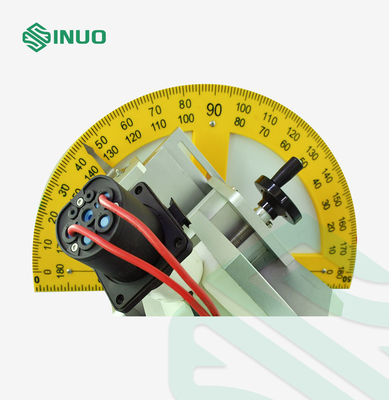

Chi tiết
