| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNQC1020A |
| MOQ: | 1 |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 Sets Per Month |

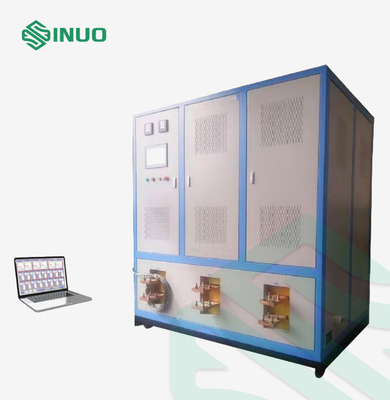

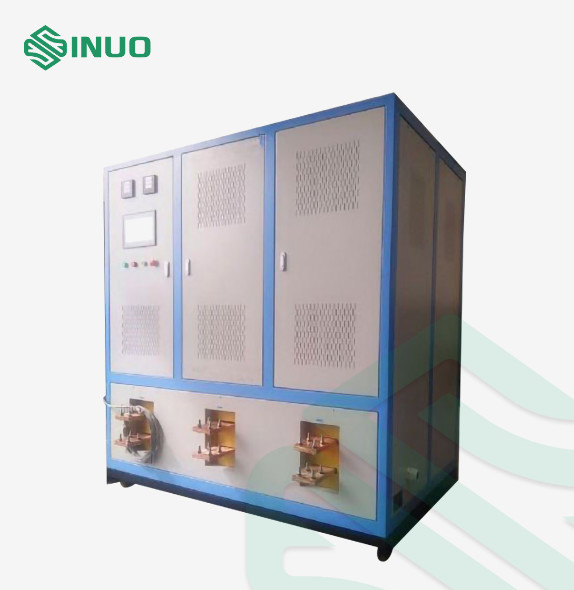

IEC62368-1 300V Hệ thống thử nghiệm chống điện ngắn giới hạn
Tiêu chuẩn & Điều khoản được tuân thủ
Phù hợp với Phụ lục R trong IEC62368-1:2019.
Tổng quan sản phẩm
Hệ thống sử dụng một thiết bị lưu trữ năng lượng để lưu trữ năng lượng theo các thông số được thiết lập và xả khi điện áp được thiết lập đạt được để nhận ra chức năng thử nghiệm đầu ra hiện tại lớn.Tần số dao động suy giảm của dòng là 50 ± 2Hz, mô phỏng tần số điện, và dòng điện đỉnh có thể đạt 14KA (10KA đỉnh sóng sinus), nó sẽ tự động sạc cho vòng thử nghiệm tiếp theo sau khi xả hoàn thành.
Trong quá trình thử nghiệm, hình dạng sóng của dòng điện xả được ghi lại và đường cong thời gian hiện tại được tạo ra tự động.
Phù hợp với các yêu cầu thử nghiệm về công suất nguồn điện 300V*10KA=3MVA trong các phòng thí nghiệm thông thường;
Trong sơ đồ khối trên, thiết kế là dao động suy giảm giảm (α < 1), và phương trình vòng lặp là:
Hình a trên cho thấy hình dạng sóng hiện tại.
Các thông số kỹ thuật
| Điện cao điểm xả | Có thể cấu hình kỹ thuật số |
| Điện áp xả | Điều khiển lập trình |
| Phạm vi điện áp xả | DC10-300V, tự động điều khiển theo chương trình |
| Điện lượng tối đa xả | Ít nhất 14KA (giá trị đỉnh sóng sinus là 10KA) |
| Thời gian xả |
Ít nhất 20ms, dao động giảm nhẹ theo đường cong xoang (Sử dụng các thành phần sạc và xả đặc biệt để lưu trữ năng lượng hiệu quả cao, không có hiệu ứng bộ nhớ, tuổi thọ dài) |
| Phạm vi lệch trong quá trình thử nghiệm | Hiện tại 95% ~ 105%; điện áp 100% ~ 105%; tần số 95% ~ 105%; |
| Độ chính xác hiện tại | Cấp độ 0,5 hoặc tốt hơn, độ phân giải ≤1A; |
| Độ chính xác điện áp | Cấp độ 1 hoặc tốt hơn, độ phân giải ≤1V; |
| Phòng chống xả |
1Được làm bằng vật liệu dây liên tục, sức đề kháng là ổn định và đáng tin cậy trong một thời gian dài 2. Chuyển đổi contactor hiện tại cao đặc biệt được sử dụng để điều khiển chuyển đổi |
| Hình dạng sóng hiện tại | Sử dụng phép đo cuộn Rogowski chính xác cao, phạm vi đo là 20KA và băng thông có thể đạt 2MHz. |
| Máy chủ điều khiển |
1Sử dụng một máy chủ máy tính màn hình cảm ứng LCD tích hợp với màn hình 15 inch, ổ đĩa trạng thái rắn 64G và bộ nhớ 8G. 2Thiết lập một thẻ thu thập dữ liệu tốc độ cao để đo chính xác hình dạng sóng điện thải. 3Các đường cong hình sóng hiện tại có thể được lưu trữ và xuất. 4Sau khi các thông số được thiết lập, chương trình tự động kiểm tra, tự động phân tích xung xung, và tự động điều chỉnh điện áp để thích nghi. |
| Chức năng bảo vệ | Được trang bị chức năng bảo vệ quá điện áp và quá điện |
| Giao diện đầu ra thiết bị |
A. Chuyển đổi bảo vệ SCPD (chẳng hạn như 25A) hoặc bộ an ninh: người dùng có thể tự kết nối nó bên ngoài B. dây đầu ra: Theo diện tích cắt ngang của số dây, người dùng có thể tự kết nối nó C. Khi thiết bị rời khỏi nhà máy, một lớp phủ bảo vệ acrylic được cung cấp, có thể được điều chỉnh cho hầu hết các sản phẩm đang được thử nghiệm. |
| Cung cấp điện cho thiết bị | AC220V 50Hz/60Hz,5KVA, |
| Kích thước thiết bị | Khoảng W1800 × D900 × H1800mm |
| Trọng lượng thiết bị | 750kg |
| Môi trường làm việc | Nhiệt độ 0 ~ 30 °C, độ ẩm tương đối không quá 80% và không có ngưng tụ, hơi nước và khí ăn mòn |
