| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN553 |
| MOQ: | 1 |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |

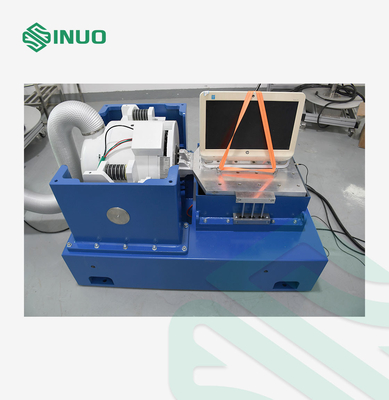

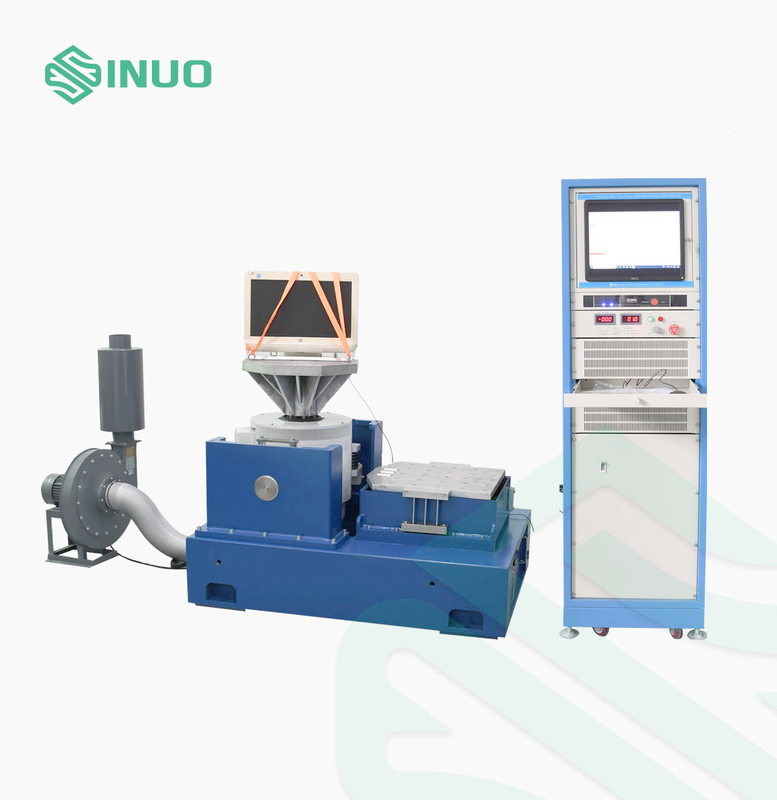

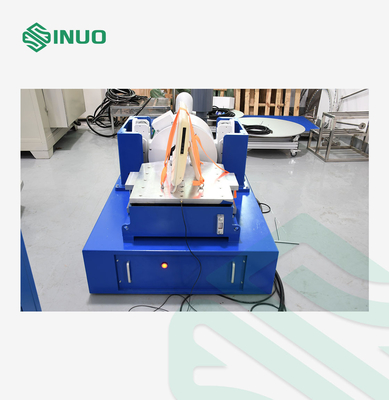

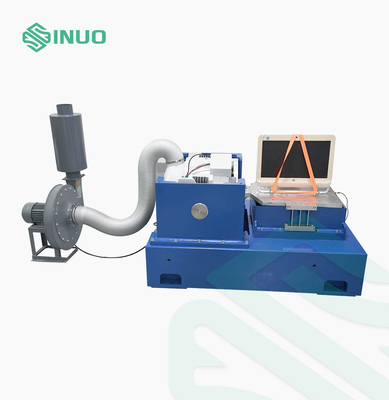

UN 38.3 Sine Shock Control Vibration 51mm Hệ thống thử nghiệm 5
Tiêu chuẩn & Điều khoản được tuân thủ
Hệ thống rung động này được yêu cầu bởi thử nghiệm UN 38.3 khoản 4.3 T.3, IEC 62133-1:2017 khoản 7.2.2, IEC 62133-2:2017 khoản 7.3.8.1, vv
Tổng quan sản phẩm
Kiểm tra rung động là hành động kích thích hoặc sốc một thành phần hoặc thiết bị để xem nó sẽ phản ứng như thế nào trong môi trường thực tế.từ các sản phẩm công nghiệp như bảng mạch, máy bay, tàu, tên lửa, tên lửa, ô tô và thiết bị gia dụng.
Các thông số kỹ thuật
| VMáy phát điện rung động | DC-600 | DC-2000 |
| Sine Force | 600kgf (6000N) | 2000kgf (20000N) |
| Lực ngẫu nhiên | 600kgf (6000N) | 2000kgf (20000N) |
| Lực va chạm | 1200kgf (12000N) | 4000kgf (40000N) |
| Phạm vi tần số | 5 ¢ 3500Hz | 5 ¢ 3500Hz |
| Việc di dời liên tục | 51mm | 51mm |
| Tần số cô lập rung động | 3Hz | 2.5Hz |
| Tần số cộng hưởng cấp một | 3300±5%Hz | 2600±5%Hz |
| Vít trên bàn | 17*M8 | 17*M10 |
| Sự rò rỉ luồng từ tính | < 1 MT | < 1 MT |
| Tốc độ tối đa | 2m/s | 2m/s |
| Tốc độ tăng tốc tối đa | 750m/s2(75g) | 980m/s2(100g) |
| Khối lượng tương đương của các bộ phận di chuyển | 8kg | 20kg |
| Chiều kính cuộn dây động | Φ230mm | Φ280mm |
| Max. tải | 300kg | 300kg |
| Trọng lượng | 590kg | 2695kg |
| Chuyển bộ khuếch đại năng lượng | (KA-5) | KA-21 |
| Khả năng phát ra khuếch đại | 5KVA | 21KVA |
| Điện áp đầu ra định số | 120Vrms | 120Vrms |
| Tỷ lệ tín hiệu-gọi tiếng ồn | > 65dB | > 65dB |
| Hiệu quả của bộ khuếch đại điện | > 95% | > 95% |
| Bảo vệ hệ thống | Bảo vệ nhiệt độ, bảo vệ quá tải, bảo vệ quá điện áp, bảo vệ quá điện, bảo vệ dưới điện áp, bảo vệ bên ngoài, bảo vệ lỗi logic | Bảo vệ nhiệt độ, bảo vệ quá tải, bảo vệ quá điện áp, bảo vệ quá điện, bảo vệ dưới điện áp, bảo vệ bên ngoài, bảo vệ lỗi logic |
| Kích thước | 1800*900*800mm | 1800*900*800mm |
| Trọng lượng | 240kg | 450kg |
Chi tiết
Công thức lựa chọn máy rung và sơ đồ cấu trúc máy phát rung
1Các điều kiện thử nghiệm được cung cấp bởi công ty của khách hàng;
2. Loại thử nghiệm: Xét qua sinus; ngẫu nhiên
3Phạm vi phản hồi tần số: 2-5000Hz
4Công thức: A ((g) = ((2πf) 2Dcm/980 A = 0.002DmmF2
D=A/0.002F2
F=M(kg) ×A(g)

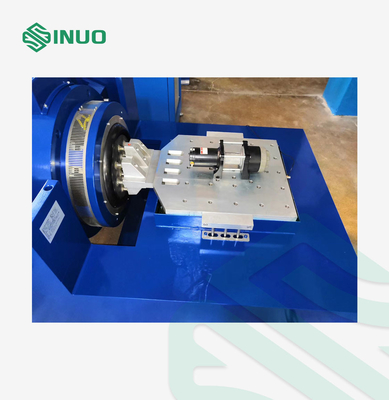

Cấu hình cơ thể bảng rung động
1. Chuyển cuộn
Bàn rung được trang bị cuộn dây chuyển động đúc và gia công bằng tay, hệ thống hỗ trợ tải trọng quang điện tử và hướng dẫn trục hai vòng bi.Hướng dẫn vòng bi đôi là một tính năng độc đáo giúp giảm chéo trục năng động và xoay trong thử nghiệm rung động cho độ bền vượt trội.
2. Cuộn dây kích thích
Cấu trúc mạch nam châm kép, rò rỉ lưu lượng thấp, trường nam châm đồng đều.
3. bề mặt cơ thể
Sử dụng phương pháp xử lý phosphating tiên tiến và công nghệ sơn xe hơi, nó có tác dụng chống mài mòn và chống rỉ lâu dài.
4. Tủ lạnh trên bàn:
Sử dụng quạt có tiếng ồn thấp và cải thiện cấu trúc hút không khí của thân bàn.Một thiết kế ống dẫn không khí mới được áp dụng để tăng hiệu ứng làm mát.
