| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN886 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1 bộ/tháng |

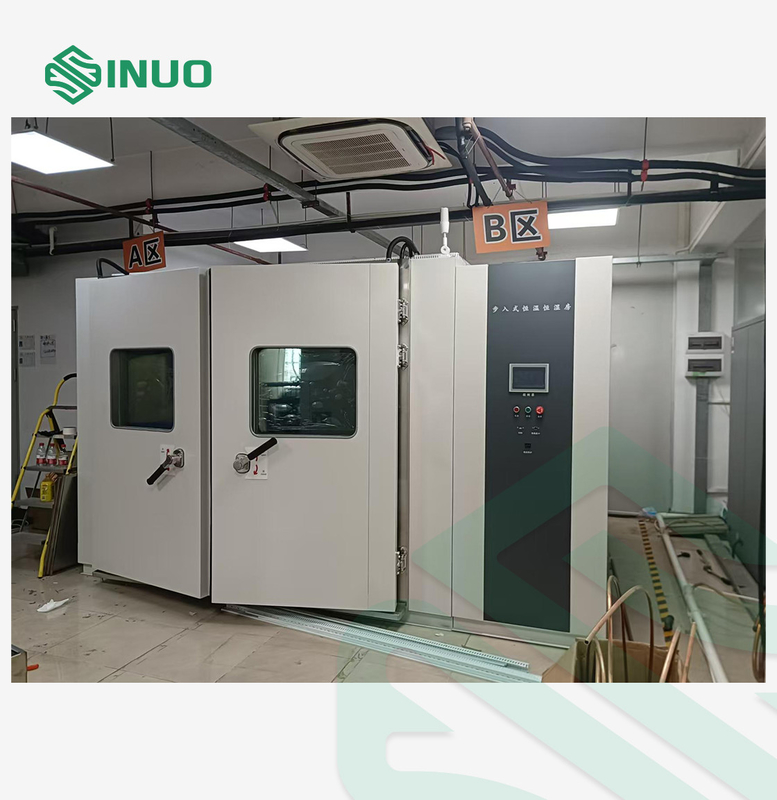

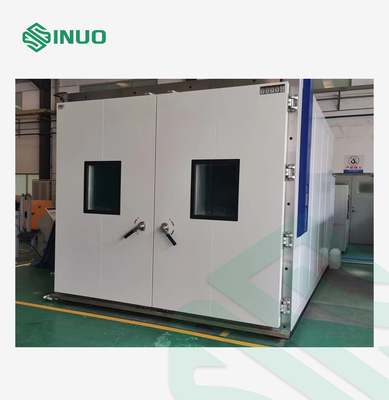

Phòng thử nghiệm môi trường IEC 60068 Phòng thử nghiệm nhiệt độ độ ẩm
Tiêu chuẩn và Điều khoản đã tuân thủ
IEC60068-2-1:2007 “Thử nghiệm môi trường-Phần 2-1: Thử nghiệm-Thử nghiệm A: Lạnh, IDT”
IEC60068-2-2:2007 “Thử nghiệm môi trường-Phần 2-1: Thử nghiệm-Thử nghiệm B-Nhiệt khô, IDT”
IEC60068-2-30:2005 “Thử nghiệm môi trường-Phần 2-30: Thử nghiệm-Thử nghiệm Db: Nhiệt ẩm, chu kỳ (chu kỳ 12h+12h), IDT”
IEC60068-2-78:2012 “Thử nghiệm môi trường-Phần 2-78: Thử nghiệm-Buồng thử nghiệm: Nhiệt ẩm, trạng thái ổn định, IDT”
Tổng quan về thiết bị
Phòng thử nghiệm nhiệt độ và độ ẩm không đổi đi bộ thích hợp cho thử nghiệm hiệu suất an toàn, thử nghiệm độ tin cậy, thử nghiệm sàng lọc sản phẩm, v.v. của các linh kiện điện tử. Đồng thời, thông qua các thử nghiệm này, độ tin cậy của sản phẩm được cải thiện và kiểm soát chất lượng sản phẩm được thực hiện.
Phòng thử nhiệt độ và độ ẩm không đổi walk-in là thiết bị thử nghiệm thiết yếu trong các lĩnh vực hàng không, ô tô, đồ gia dụng, nghiên cứu khoa học, v.v. Phạm vi mẫu: điện, điện tử, bán dẫn, truyền thông, quang điện tử, thiết bị điện, thiết bị điện ô tô, vật liệu và các sản phẩm khác. Thiết bị này được sử dụng để đánh giá và xác định các thông số, hiệu suất và khả năng thích ứng của các mẫu trên sau khi thử nghiệm nhiệt độ và độ ẩm cao và thấp với sự thay đổi nhanh chóng của môi trường nhiệt độ.
Phù hợp cho trường học, nhà máy, ngành công nghiệp quân sự, nghiên cứu và phát triển và các đơn vị khác.
| Khối lượng và kích thước | |||||
| Khối lượng hiệu dụng | 8 phút3 | 12 phút3 | 48 phút3 | 60 phút3 | Tùy chỉnh |
|
Kích thước hộp bên trong |
Rộng: 2000mm Cao: 2000mm D: 2000mm |
Rộng: 2000mm Cao: 2000mm D: 3000mm |
Rộng: 4000mm Cao: 3000mm D: 4000mm |
Rộng: 5000mm Cao: 3000mm D: 4000mm |
Có thể tùy chỉnh tất cả các kích thước yêu cầu |
|
Kích thước bên ngoài Xấp xỉ. |
Rộng: 3000mm Cao: 2530 mm Đường kính: 2630mm |
Rộng: 2560mm Cao: 2950 mm D: 4000mm |
Rộng: 4700mm Cao: 3200 mm D: 5000mm |
Rộng: 5700mm Cao: 3200 mm D: 5000mm |
Tùy thuộc vào thiết kế thực tế |
Các thông số kỹ thuật
| Hiệu suất | (nhiệt độ môi trường -5℃~+28℃, điều kiện không tải) | |
| Phạm vi nhiệt độ |
-40℃~+120℃ hoặc có thể tùy chỉnh (Nhiệt độ thử nghiệm cao nhất: 80℃, 100℃, 120℃, 150℃; nhiệt độ thử nghiệm thấp nhất nhiệt độ: -60℃, -40℃, -20℃, 0℃ là tùy chọn) |
|
| Độ nóng | -40℃~+120℃ khoảng 2～3℃/phút (không tải, trung bình) | |
| Tỷ lệ làm mát | +120℃~-40℃ khoảng 0,7～1℃/phút (không tải, trung bình) | |
| Độ chính xác của độ phân giải | 0,01℃ |
Dữ liệu đo được trong điều kiện không tải |
| Biến động nhiệt độ | ±0,5℃ | |
| Độ lệch nhiệt độ | ±2.0℃ | |
| Phạm vi độ ẩm | Độ ẩm 20%～98% | |
| Độ lệch độ ẩm |
Dưới 75%RH: ≤±5.0%RH Trên 75%RH: ≤+2/-3%RH |
|
| Độ ẩm dao động | ≤±2.0%RH | |
| Biểu đồ phạm vi khả năng kiểm soát nhiệt độ và độ ẩm | |
|
| Nguồn cấp | AC3￠5W 380V 50/60Hz (R, STN ba pha năm dây cộng với dây nối đất) (biến động điện áp ≤ ±10%) | |
| Quyền lực | Tổng công suất của thiết bị khoảng 25KW | |
| Tiếng ồn | Đo theo GB/T14623-2008, mức độ tiếng ồn là ≤75dB (thiết bị phát hiện tiếng ồn được đo ở khoảng cách 1m tính từ cửa thiết bị). | |
| Tiêu chuẩn |
IEC60068-2-1:2007 “Thử nghiệm môi trường-Phần 2-1: Thử nghiệm-Thử nghiệm A: Lạnh, IDT” IEC60068-2-2:2007 “Thử nghiệm môi trường-Phần 2-1: Thử nghiệm-Thử nghiệm B-Nhiệt khô, IDT” IEC60068-2-78:2012 “Thử nghiệm môi trường-Phần 2-78: Thử nghiệm-Buồng thử nghiệm: Nhiệt ẩm, trạng thái ổn định, IDT” IEC60068-2-30:2005 “Thử nghiệm môi trường-Phần 2-30: Thử nghiệm-Thử nghiệm Db: Nhiệt ẩm, chu kỳ (chu kỳ 12h+12h), IDT” |
|
| Thiết kế tiết kiệm năng lượng | Hệ thống điều khiển sử dụng PLC (Bộ điều khiển logic lập trình). Điều kiện vận hành của tủ lạnh được tự động điều chỉnh theo các điều kiện thử nghiệm. Hệ thống làm lạnh có thể điều chỉnh công suất theo kích thước tải. Ngoài ra còn có công nghệ điều chỉnh năng lượng máy nén. Có thể đạt được hiệu quả tiết kiệm năng lượng tuyệt vời. | |
| Phương pháp làm mát | Thiết bị sử dụng hệ thống làm mát bằng nước | |
| Vật liệu kết cấu | ||
| Cài đặt tổng thể | Nhà kho được lắp ráp và lắp đặt bằng cách khóa tại chỗ, và có vẻ ngoài đẹp mắt. Lớp xen kẽ giữa phòng bên trong và vỏ ngoài được lấp đầy bằng bọt polyurethane và tấm thép gia cường. Nó có thể đồng thời phát huy tác dụng giữ nhiệt và tăng cường độ bền của phòng bên trong và bên ngoài. Kết cấu chắc chắn, lắp đặt thuận tiện và nhanh chóng, với thời gian thi công ngắn. | |
| Vật liệu hộp bên ngoài | Phun tấm A3: 1.0mm | |
| Vật liệu hộp bên trong |

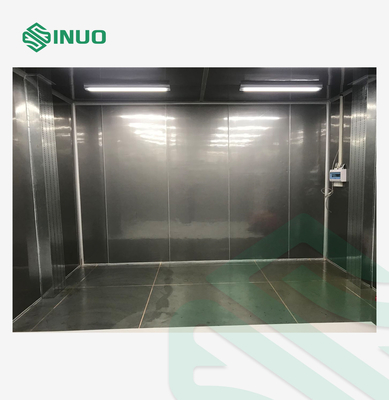

Buồng bên trong sử dụng thép không gỉ mờ SUS#304 Độ dày: 1.0mm |
|
| Vật liệu cách nhiệt | Bọt polyurethane cứng 100mm và bông thủy tinh có khả năng chống cháy và chống cháy, đáp ứng các yêu cầu về môi trường. Lớp xen kẽ giữa khoang bên trong và vỏ ngoài được nhồi bằng polyurethane, có thể đồng thời giữ nhiệt và tăng cường độ bền của khoang bên trong và bên ngoài. Kết cấu chắc chắn, lắp đặt thuận tiện và nhanh chóng, thời gian thi công ngắn. | |
| Bảng dọc và bảng trên cùng | Được làm bằng thép không gỉ mờ SUS#304 (dày 1,0mm) | |
| Vật liệu đáy | Được làm bằng vật liệu chống trượt bằng thép không gỉ dập nổi SUS#304 | |

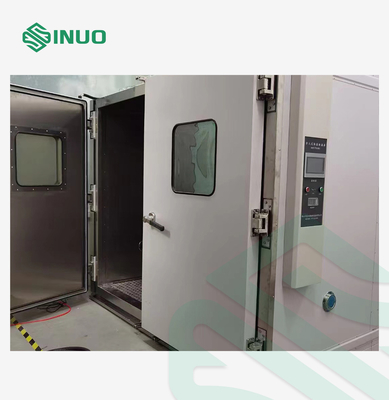

| Cửa hộp | Bên ngoài cửa được làm bằng thép tấm cán nguội cắt CNC, gấp và sơn phủ (độ dày 1,2mm). Bên trong được gia cố bằng ống vuông để đảm bảo sử dụng lâu dài mà không bị biến dạng và rò rỉ không khí. Cửa đơn bản lề. Để ngăn ngừa ngưng tụ hoặc đóng băng trên mép khung cửa và cửa trong quá trình thử nghiệm nhiệt độ thấp, khung cửa và mép cửa được trang bị thiết bị rã đông điện. | |
| Đáy | Rãnh thoát nước dưới đáy rộng 60mm và sâu 30mm. Rãnh này được khoét sâu xung quanh đáy. Có 2 ống thoát nước sàn bằng thép không gỉ để xả nước ngưng tụ trong buồng thử nghiệm nhiệt độ cao và độ ẩm cao. | |
| Tấm đáy hộp |
(a) Tải trọng đồng đều: 500kg/m2; (b) Khả năng chịu lực của tấm đáy được đảm bảo bằng thép rãnh ngang. Phòng thử nghiệm được lắp đặt trên một mặt phẳng, và tấm đáy của phòng thử nghiệm được lắp đặt các ô vuông gỗ chịu lực. Một tấm nhôm chống trượt 3mm được lắp đặt trên tấm đáy bằng thép không gỉ. Điều này đảm bảo rằng lực tác dụng lên toàn bộ tấm đáy là đồng đều. |
|
| Cửa sổ quan sát | Kích thước cửa sổ quan sát: rộng 400*cao 600mm. Cửa được trang bị cửa sổ quan sát bằng kính chân không 3 lớp chống hơi nước lớn. Trong bất kỳ thử nghiệm nào, không có sương giá hoặc ngưng tụ trên bề mặt. | |
| Thiết bị chiếu sáng | Trong buồng thử nghiệm được lắp đặt hai đèn chiếu sáng chống cháy nổ và chống ẩm. | |
| Lỗ thử nghiệm | Thân máy được trang bị một lỗ Φ100mm, một phích cắm mềm và một nắp lỗ. Có thể dùng để kết nối đường dây điện thử nghiệm bên ngoài hoặc đường dây tín hiệu. | |
| Niêm phong | Gioăng cửa của buồng thử nghiệm sử dụng dải cao su silicon, có khả năng chịu nhiệt độ cao và thấp, chống lão hóa và có hiệu suất bịt kín tốt. | |
| Cửa sổ cân bằng áp suất | Cửa sổ cân bằng áp suất được sử dụng để cân bằng áp suất bên trong và bên ngoài kho. Khi làm nóng, nó ngăn không cho áp suất bên trong quá cao và tác dụng lực ra ngoài quá nhiều vào cửa. Khi làm mát, nó ngăn không cho cửa bị hút vào bên trong và không thể mở. Nó thường đóng và tự động mở khi chênh lệch áp suất lớn. | |
| Cảm biến nhiệt độ | Cảm biến nhiệt độ PT100 bạch kim nhập khẩu có độ chính xác cao | |
| Cảm biến độ ẩm | Cảm biến độ ẩm có độ nhạy cao với độ chính xác cao và tuổi thọ cao | |
Cấu hình buồng
| 1.1 Hệ thống cung cấp không khí | ||
| 1.1.1 Biểu đồ luồng không khí |
Cửa thoát khí sử dụng chế độ hồi lưu khí tuần hoàn với cửa thoát khí phía trên và cửa hồi khí phía dưới. |
|
| 1.1.2 Đặc điểm cung cấp không khí | Không khí được vận chuyển bằng bánh xe quạt ly tâm. Các cửa gió ra điều chỉnh hướng gió để đảm bảo hoàn toàn tính đồng nhất bên trong hộp. | |
| 1.1.3 Động cơ tuần hoàn | Sử dụng động cơ không đồng bộ 380V | |
| 1.1.4 Cối xay gió | Quạt tuần hoàn ly tâm nhiều cánh, cánh quạt bằng hợp kim nhôm chịu được nhiệt độ cao và thấp | |
| 1.2 Hệ thống lạnh | Nhận xét | |
| 1.2.1 Phương pháp làm lạnh | Nén hơi cơ học tầng nhị phân | |
| 1.2.2 Máy nén | Máy nén piston bán kín GEA BOCK hoặc máy nén cuộn Emerson | |
| 1.2.3 Chất làm lạnh | Không chứa flo thân thiện với môi trường HFC R404a+R23 | |
| 1.2.4 Tụ điện | Loại vỏ và ống làm mát bằng nước hiệu suất cao | |
| 1.2.5 Máy bay hơi | Bộ tản nhiệt cánh tản nhiệt hợp kim nhôm nhiều tầng hiệu suất cao (loại cánh tản nhiệt dày) | |
| 1.2.6 Các phụ kiện khác | Tất cả đều là sản phẩm chất lượng cao của các thương hiệu hàng đầu quốc tế (hình ảnh bên phải: bộ lọc khô) | |
| 1.2.7 Khử ẩm | Làm lạnh và khử ẩm bằng hệ thống làm lạnh (không khí trong hộp đi qua bộ phận bay hơi dưới nhiệt độ điểm sương và hơi ẩm lắng đọng) | |
| 1.3 Hệ thống sưởi ấm và tạo ẩm | |
| 1.3.1 Ống gia nhiệt | Sưởi điện, dây sưởi hợp kim niken-crom chất lượng cao, điều khiển độ rộng xung PID SSR tự động điều chỉnh công suất sưởi. |
| 1.3.2 Phương pháp kiểm soát | Tín hiệu đầu ra của bộ điều khiển được sử dụng để đạt được điều khiển chuyển mạch không tiếp xúc có độ chính xác cao thông qua rơle trạng thái rắn SSR |
| 1.3.3 Ống tạo ẩm | Hệ thống sưởi ấm bằng điện kiểu nồi hơi. Dây sưởi ấm bằng hợp kim niken-crom chất lượng cao cộng với lớp giáp SUS304. Điều khiển độ rộng xung PID SSR tự động điều chỉnh công suất sưởi ấm. Sau khi tạo ẩm, hơi nước được đổ vào buồng thử nghiệm. |
| 1.3.4 Phương pháp kiểm soát | Tín hiệu đầu ra của bộ điều khiển được sử dụng để thực hiện điều khiển chuyển mạch không tiếp xúc có độ chính xác cao thông qua rơle trạng thái rắn SSR |
| 1.4 Hệ thống điều khiển và mạch điều khiển | Nhận xét | |
| 1.4.1 Bộ điều khiển | Áp dụng bộ điều khiển nhiệt độ và độ ẩm màn hình cảm ứng màu có thể lập trình cân bằng lạnh. Màn hình cảm ứng màu thực "7 inch" tiếng Trung và tiếng Anh. Giao diện người-máy (kiểu hội thoại trên màn hình). Điều khiển máy tính. Ghi lại đường cong USB. Thiết bị lưu trữ dữ liệu. | |
| 1.4.2 Chức năng hiển thị màn hình |
|
|
| 1.4.3 Kiểm soát độ phân giải | Nhiệt độ 0,01℃; độ ẩm 0,1%; thời gian 1 phút | |
| 1.4.4 Phạm vi thiết lập |
Điều kiện nhiệt độ: -40℃~100℃; Điều chỉnh theo phạm vi nhiệt độ hoạt động của thiết bị (giới hạn trên +5℃, giới hạn dưới -5℃); |
|
| 1.4.5 Chế độ hoạt động | Hoạt động chương trình, hoạt động giá trị cố định | |
| 1.4.6 Năng lực chương trình |
Cài đặt thời gian hoạt động giá trị cố định có thể đạt tới 9999h59p (cài đặt 0 có nghĩa là hoạt động liên tục không giới hạn thời gian); Khả năng chương trình sử dụng: tối đa 120 nhóm; Dung lượng bộ nhớ có thể sử dụng: 120 bước cho mỗi nhóm; Lệnh lặp lại: mỗi lệnh có thể được thực hiện tới 999 lần. |
|
| 1.4.7 Phương pháp cài đặt | Chế độ đối thoại giữa người và máy tính, sử dụng đầu vào cảm ứng và điều khiển | |
| 1.4.8 Giao diện truyền thông |
Có thể kết nối với máy tính để hiển thị đường cong và thu thập dữ liệu; Có thể sử dụng như một hệ thống giám sát và điều khiển từ xa; Có thể sử dụng để điều khiển nhiều máy đồng bộ; Thiết bị truyền thông RS-232, RS-485 và USB. |
|
| 1.4.9 Thẻ lưu trữ USB | Có thể cắm ổ đĩa flash USB để tải xuống các đường cong và dữ liệu lịch sử và có chức năng hoán đổi nóng. | |
| 1.4.10 Phương pháp ghi dữ liệu | Có RAM được bảo vệ bằng pin. Có thể lưu các giá trị thiết lập của thiết bị, giá trị lấy mẫu và thời gian lấy mẫu. Chu kỳ ghi đường cong có thể được thiết lập thành 30~60 giây. Thời gian bộ nhớ tối đa là 90 ngày của các đường cong lịch sử và dữ liệu lịch sử (khi lấy mẫu). | |
| 1.4.11 Chức năng bộ nhớ tắt nguồn | Chế độ phục hồi khi mất điện có thể được thiết lập như sau: khởi động nóng/khởi động nguội/dừng. | |
| 1.4.12 Chức năng bật nguồn theo lịch trình | Thời gian khởi động có thể được thiết lập theo ý muốn. Khi bật nguồn và hết thời gian, máy sẽ tự động chạy. | |
| 1.4.13 Môi trường sử dụng phần mềm | Hệ điều hành Windows2000 hoặc WindowsXP tiếng Trung giản thể | |
| 1.4.14 Kết nối mạng (tùy chọn) | Có thể kết nối với Ethernet thông qua phần mềm chuyên nghiệp. Có thể điều khiển từ xa và hỗ trợ từ xa thông qua mạng. Cũng có thể thu thập dữ liệu thử nghiệm thông qua mạng. Có thể điều khiển nhiều đơn vị cùng một lúc. | |
| 1.4.15 Chức năng APP điện thoại di động (cần liên hệ trước khi đặt hàng) | Thiết bị có thể được vận hành, cài đặt thông số và theo dõi thông qua APP trên điện thoại di động. | |
| 1.4.16 Các thành phần chính của mạch điều khiển | Các thành phần chính của mạch điều khiển đều là các thương hiệu chất lượng cao. Để biết danh sách chi tiết, hãy xem bảng vật liệu chính | |
| 1.4.17 Sơ đồ tham chiếu hệ thống mạch | |
Theo sơ đồ mạch điện chuẩn quốc gia, mỗi đường dây được chuẩn hóa bằng một số hiệu đường dây. |
Chức năng bảo vệ
| 1.5 Chức năng bảo vệ | Nhận xét |
|
1.5.1 Được trang bị công tắc bảo vệ chống ngắn mạch không cầu chì 1.5.2 Bảo vệ quá tải và quá nhiệt máy nén 1.5.3 Thiết bị bảo vệ quá dòng/thấp áp hệ thống 1.5.4 Hiển thị lỗi tự chẩn đoán của bộ điều khiển 1.5.5 Bảo vệ áp suất nước làm mát quá thấp 1.5.6 Bảo vệ nguồn điện dưới pha, rò rỉ, bảo vệ ngắn mạch 1.5.7 Bảo vệ ngắn mạch tải 1.5.8 Đầu nối đất an toàn 1.5.9 Bảo vệ quá nhiệt hoặc quá tải động cơ quạt 1.5.10 Thiết bị cân bằng áp suất bên trong và bên ngoài hộp |
|
Chi tiết Giới thiệu
| 1.6 Các thành phần khác |
| 1.6.1 Sổ tay hướng dẫn lắp đặt thiết bị tiêu chuẩn, sổ tay hướng dẫn bảo trì và sổ tay hướng dẫn vận hành |
| 1.7 Điều kiện sử dụng |
|
1.7.1 Nhiệt độ môi trường: -5℃~+28℃; 1.7.2 Độ ẩm tương đối: ≤85%RH; 1.7.3 Áp suất khí quyển: 80kPa~106kPa 1.7.4 Không có rung động mạnh xung quanh 1.7.5 Nguồn điện thiết bị: (lưu ý rằng nguồn điện thử nghiệm không được bao gồm) 1.7.5.1 Kết nối với nguồn điện 380VAC (±10%), đường dây ba pha + dây nối đất bảo vệ, điện trở nối đất ≤4Ω; 1.7.5.2 Công suất hiệu dụng tối đa: 25KW 1.7.6 Tần số: 50±0.5HZ |
Sơ đồ cấu trúc
| 1.8 Sơ đồ cấu trúc thiết bị (chỉ để tham khảo) |
|
1. Cửa đơn; 2. Phòng làm việc; 3. Phòng điều hòa nhiệt độ và độ ẩm; 4. Máy tạo độ ẩm; 5. Máy bay hơi; 6. Máy sưởi; 7. Quạt; 8. Thiết bị làm lạnh; 9. Tháp giải nhiệt. |
Danh sách phụ kiện chính
| 1.9 Danh mục vật liệu chính | |||
| Tên | Thương hiệu | Người mẫu | Nguồn gốc |
| Kết cấu | |||
| Thân hộp | Tùy chỉnh | Hội đồng quản trị | Trung Quốc |
| Hộp bên trong | thép không gỉ 304 | Trung Quốc | |
| Động cơ tuần hoàn | Đài Loan Nghĩa Chính | Trung Quốc | |
| Làm lạnh | |||
| Máy nén | BOCK hoặc Emerson | Máy nén bán kín hoặc máy nén xoắn ốc | Đức hoặc Hoa Kỳ |
| Tụ điện | Đài Loan | ||
| Máy bốc hơi | Trung Lịch | Đài Loan | |
| Công tắc áp suất | Trung Lịch | HNS | Đan mạch |
| Máy sấy khô | Danfoss | DML | Đan mạch |
| Van điện từ | Danfoss | VBB501 | nước Đức |
| Chất làm lạnh và vật tư tiêu hao | TỔNG HỢP | R404A+R23 | Hoa Kỳ |
| Điều khiển | |||
| Bộ điều khiển | TẠO HÌNH | MNT-600 | Trung Quốc |
| cảm biến | ĐI THUYỀN | PT100 | Trung Quốc |
| Công tắc điện | CHINT | Loại bảo vệ chống rò rỉ | Trung Quốc |
| Người tiếp xúc | Schneider | LC1E1810M5 | Pháp |
| Máy sưởi | Tùy chỉnh | Hợp kim niken-crom | Trung Quốc |
| Rơle nhiệt | Schneider | LRE12N | Pháp |
| Bộ bảo vệ pha ngược | Schneider | Pháp | |
| Bảo vệ quá nhiệt | cầu vồng | 5~300° | HÀN QUỐC |
| Rơ le trạng thái rắn | Dương Minh | SSR | ĐÀI LOAN |
| Tiếp sức | Schneider | 2P,4P | Pháp |
| Cáp | Thành Thiên Đài | Trung Quốc | |
