| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN4415 |
| MOQ: | 1 |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |
IEC60529 Thiết bị thử nghiệm phun IPX3/4 cho trạm sạc và sản phẩm lớn
Tiêu chuẩn & Điều khoản được tuân thủ
Phù hợp với IEC60529:2001...v.v.
Tổng quan sản phẩm

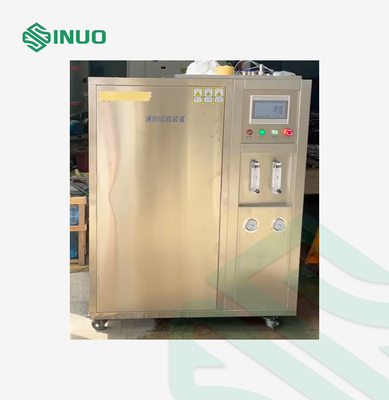

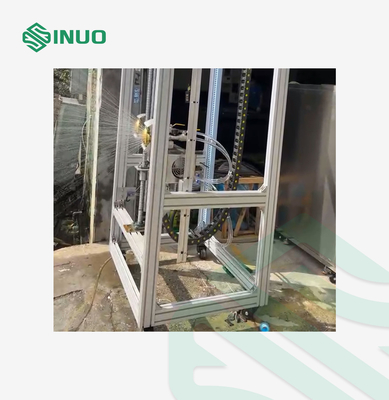

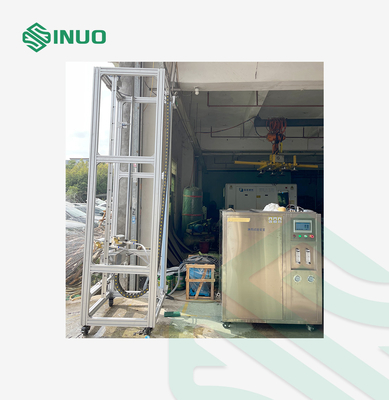

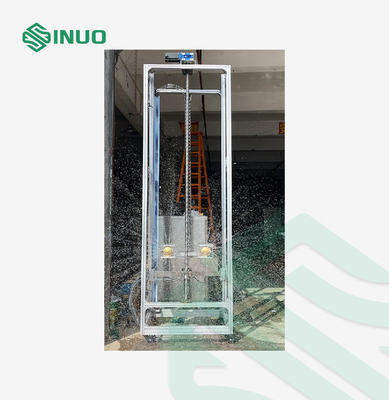

Sản phẩm được thử nghiệm được đặt trong một không gian ngoài trời mở để thử nghiệm phun ở mức IPX3-4. Kiểm tra IPX3 hoặc IPX4 có thể được chọn tùy thuộc vào tình hình thực tế của sản phẩm.Thiết bị được chia thành một sự kết hợp tổng thể (kiểm soát, bể nước, bơm nước và cấu trúc nâng), tất cả được lắp ráp trên các thiết bị di động, đường ống nước và dây điện sẽ được kéo phía sau thiết bị di động trong quá trình thử nghiệm.Các rack di động được trang bị hai đầu máy phun nước, và mỗi đầu phun nước được trang bị một điều khiển van. khoảng cách giữa vòi phun và mẫu được di chuyển bằng tay và thùng phun bằng tay được đẩy về phía trước.Khung phun có thể di chuyển lên và xuống, và chiều cao của khoảng cách di chuyển lên và xuống là 400-3000mm (độ cao phun tối đa là 2700mm).Tốc độ dòng chảy của nước phun được điều chỉnh bởi van (sự điều chỉnh thủ công) và hiển thị bởi các dòng chảy điện từTrong quá trình thử nghiệm (thời gian thử nghiệm, tốc độ chạy lên và xuống, tốc độ chạy lên và xuống, góc phun) có thể được thiết lập trên màn hình cảm ứng.
Các thông số kỹ thuật
| Ứng dụng | Thích hợp cho thử nghiệm IPX3/IPX4 của các sản phẩm lớn; |
| Mở | Ø0,5mm |
|
Số lỗ |
121 phần ((Có một lỗ giữa, hai vòng tròn bên trong của 24 phần lỗ có góc bao gồm 30 °, và bốn vòng tròn bên ngoài của 96 phần lỗ có góc bao gồm 15 °.) |
| Chiều kính hình cầu của vòi | Sf75.5 |
|
Cấu trúc |
Sử dụng cấu trúc phao có thể tháo rời, phao được lắp đặt trong quá trình thử nghiệm IPX3 và tháo ra trong quá trình thử nghiệm IPX4; Nó là một phao nhôm, một đối trọng bằng thép không gỉ. |
| Thời gian thử nghiệm | Không dưới 3 phút (1min/m2), người dùng có thể đặt thời gian (quản lý hệ thống điều khiển). |
| Áp suất nước | 150kpa, người dùng có thể thiết lập áp suất (được điều khiển bởi hệ thống điều khiển). |
| Kích thước của thùng xịt | 900mm*800mm*3000mm ((L*W*H) |
| Phạm vi nâng | 400mm-2700mm (có thể được thiết lập) |
| Tốc độ nâng | 0-150mm/S (có thể được thiết lập) |
| Phạm vi góc phun | ± 45° (có thể được thiết lập). |
| Phạm vi áp dụng | Thích hợp cho phun nước bằng vòi IPX3, IPX4 và điều khiển tự động toàn bộ thiết bị chống nước; |
| Phương pháp cung cấp nước | Cung cấp nước dòng chảy liên tục |
| Công suất bể nước | ≤ 80L |
| Nhiệt độ nước thử nghiệm | Nhiệt độ phòng |
| Dòng chảy | |
| quy trình kiểm soát nguồn nước | Van được điều chỉnh bằng tay, máy đo lưu lượng đọc tốc độ lưu lượng, và tốc độ lưu lượng được hiển thị trên màn hình cảm ứng. |
| Phạm vi dòng chảy | 12.5L/min (mỗi người) |
| Độ chính xác dòng chảy | ± 0,5L/min |
| Máy đo lưu lượng | Máy đo lưu lượng điện từ XYDL-DN15; |
| Bơm nước | bơm ly tâm thép không gỉ; |
| Tủ điều khiển | |
| Khám phá dòng chảy | Máy đo lưu lượng điện từ, phản hồi tín hiệu lưu lượng. |
| Cài đặt dòng chảy | Điều chỉnh bằng tay |
| Máy điều khiển | Delta PLC |
| Màn hình cảm ứng | Delta |
| Chức năng điều khiển | Cung cấp nước dòng chảy liên tục, kiểm soát thời gian thử nghiệm, kiểm soát tốc độ chạy lên và xuống, kiểm soát khoảng cách chạy lên và xuống, kiểm soát góc phun. |
| Chức năng bảo vệ | Bảo vệ rò rỉ, bảo vệ quá tải, bảo vệ mạch ngắn. |
| Các thành phần điện | Sử dụng các thương hiệu nổi tiếng (Schneider, Izumi, Omron), v.v. |
| Nhân viên dây chuyền | Tuân thủ các tiêu chuẩn quốc gia, bố trí bảng điều khiển điện là hợp lý, dây điện là vững chắc, và các dấu rõ ràng. |
Chi tiết
