| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN4423 |
| MOQ: | 1 |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |

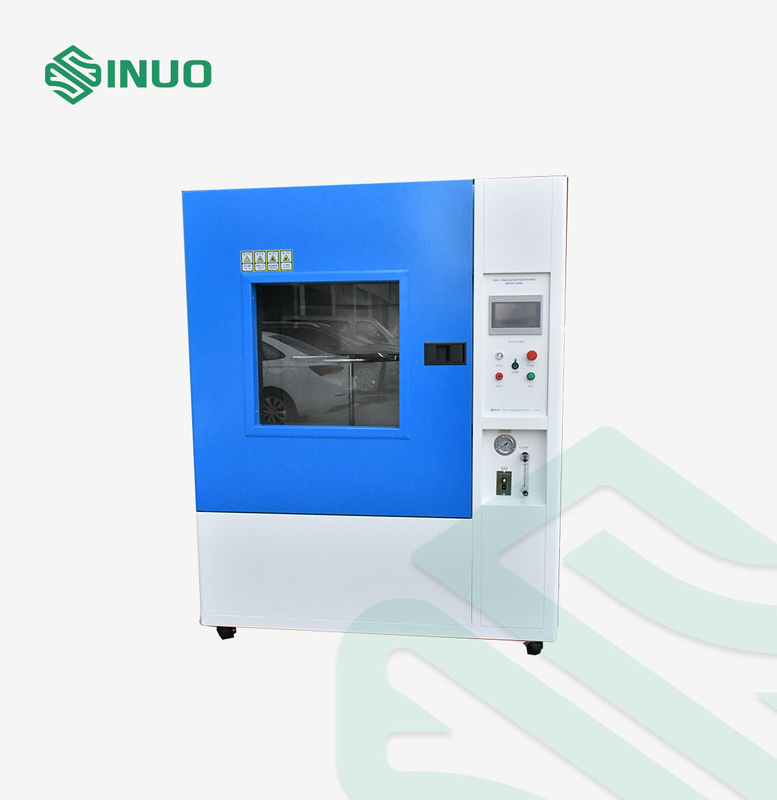

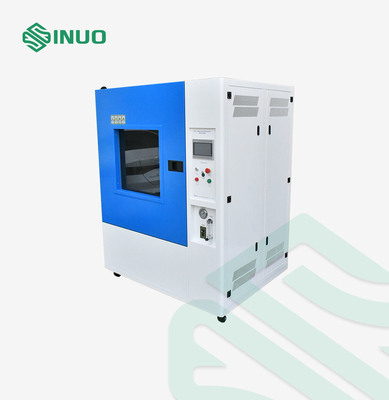

DO-160G Hàng không dân dụng Điện tử chống nhỏ giọt Phòng thử chống thấm nước
Tiêu chuẩn & Điều khoản được tuân thủ
Phù hợp với RTCA DO-160F Điều kiện môi trường và thủ tục thử nghiệm cho thiết bị trên không Phần 26 Ngọn lửa, dễ cháy.
Tổng quan sản phẩm
Mục đích thử nghiệm: Kiểm tra xem thiết bị điện tử máy bay loại W có thể đảm bảo hiệu suất tốt của thiết bị và các thành phần trong môi trường nhỏ giọt không.Mục đích là để xác minh hiệu suất bảo vệ của vỏ sản phẩm khi nhỏ giọt.
Nguyên tắc thử nghiệm: Việc nhỏ giọt được đảm bảo đáp ứng yêu cầu tiêu chuẩn 140L/m2/h bằng cách kiểm soát dòng chảy nước.Thiết bị thử nghiệm có thể tạo ra dòng chảy nước đồng đều trên toàn bộ bề mặt của vỏ mẫu.
Cấu trúc và đặc điểm thiết bị: Việc nhỏ giọt được đảm bảo để đáp ứng yêu cầu tiêu chuẩn 140L/m2/h bằng cách kiểm soát dòng chảy cung cấp nước.Thiết bị thử nghiệm có thể tạo ra dòng chảy nước đồng đều trên toàn bộ bề mặt của vỏ mẫu.
Các thông số kỹ thuật
Nguồn cung cấp điện: AC220V±5%, 50/60Hz
Môi trường sử dụng: nhiệt độ 15-35°C, độ ẩm tương đối 25%-75%, áp suất khí quyển 86 ∼ 106kpa (860mbar-1060mbar), mặt đất phẳng, ánh sáng, công tắc rò rỉ chống nước (hoặc ổ cắm),chức năng tiếp nhận và thoát nước tốt
Nguồn nước: nước sạch hoặc nước máy không có tạp chất, được trang bị thiết bị làm sạch và lọc nước
| Ckiểm soát và hoạt động | Hệ thống điều khiển thông minh PLC và màn hình cảm ứng |

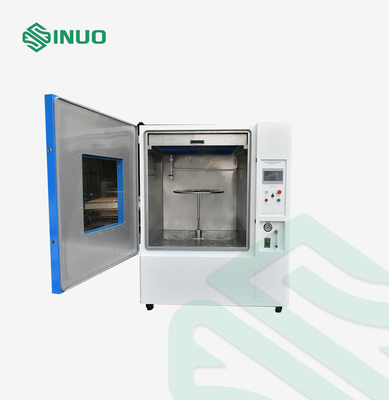

| Kích thước bên trong và bên ngoài hộp | Hộp bên trong WDH = 1000 × 1000 mm × 1000 mm, hộp bên ngoài WDH = 1280 × 2050 mm × 2150 mm |
| Khu vực thử nghiệm nhỏ giọt | WD=800×800mm, các kích thước khác có thể được tùy chỉnh |
| Độ cao nhỏ giọt | Khoảng cách giữa kim và mẫu là 0-500mm, bằng cách điều chỉnh chiều cao máy quay hoặc nâng mẫu |
| Tốc độ nhỏ giọt (dòng chảy nước) | 140L/m2/h, điều chỉnh tự động, tham chiếu đến hình A tiêu chuẩn, thiết bị sử dụng máy đo lưu lượng điện tử để điều khiển lượng nước được bơm vào bể nước,để lượng nước của kim đáp ứng các yêu cầu tiêu chuẩn |
| Sơ đồ | |

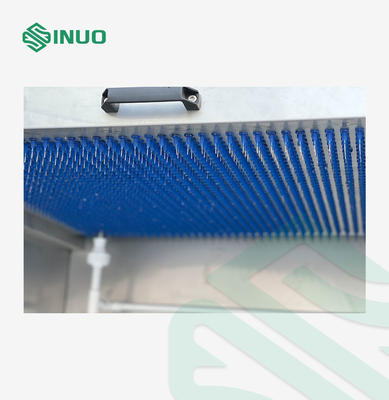

| Chiều nhỏ giọt đĩa đường kính lỗ chân | 0.33mm±0.01mm |
| Khoảng cách lỗ nhỏ giọt |
25mm × 25mm, sắp xếp ma trận
|
| Giám sát nhiệt độ chất lỏng, giám sát nhiệt độ môi trường xung quanh, | Thiết bị được trang bị nhiệt điều hòa, có thể làm nóng mẫu.Các thông số nhiệt độ được giới hạn theo JJF1101Đảm bảo nhiệt độ đồng nhất trong buồng thí nghiệm. |
| Vị trí hộp nhỏ giọt | Nằm ở trên cùng của hộp bên trong, vị trí cố định. |
| Thời gian thử nghiệm | 0-99.9min, có thể được đặt trước. |
| Vật liệu hộp | Hộp bên trong được làm bằng thép không gỉ SUS304. |
| Hệ thống lưu thông nước | Cổng nước có thiết bị lọc làm sạch, và nước nhỏ giọt thử nghiệm tự động được thu thập vào bể nước thông qua khung và có thể được tái chế. |
| Bảo vệ an toàn | Bảo vệ trình tự pha, bảo vệ rò rỉ, bảo vệ thiếu nước, bảo vệ bất thường |
Chi tiết
