ISO20653 Thiết bị thử nghiệm chống nước IPX9K loại phun mở áp suất cao

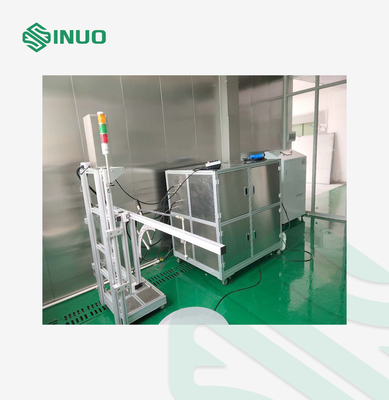

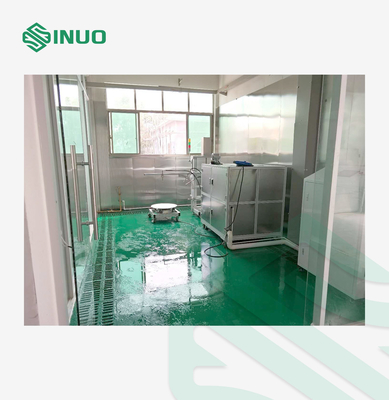

• Xếp hạng trang web: Khu vực được chỉ định để lắp đặt nên có kích thước 6m (W) × 4.5m (D) × 3m (H). Người sử dụng chịu trách nhiệm xây dựng vỏ kính và hệ thống thoát nước theo thông số kỹ thuật.

• Yêu cầu chống nước:

  • Phòng phải có hệ thống chống nước toàn diện.
  • Sàn nhà nên được phủ bằng gạch chống trượt chất lượng cao, đảm bảo việc cố định an toàn bằng bu lông và cung cấp bảo vệ chống nước và chống rò rỉ.
  • Các bức tường và trần nhà cũng phải chống nước để ngăn ngừa rò rỉ.

• Thông số kỹ thuật của hố thoát nước:

  • Một hầm thoát nước 200mm (W) × 200mm (D) nên được lắp đặt xung quanh phòng.
  • Cầm phải nghiêng ở một đầu để thoát nước hiệu quả, với độ sâu thoát nước được duy trì ở mức 200 mm.
  • Bề mặt nên được phủ bằng tấm xi măng hoặc tấm thép không gỉ để bền.

• Kết nối tiện ích:

  • Người sử dụng phải cài đặt trước các giao diện cần thiết cho nguồn cung cấp điện, lối vào và lối ra nước và đường ống khí trong quá trình xây dựng phòng để đảm bảo tích hợp liền mạch với thiết bị.

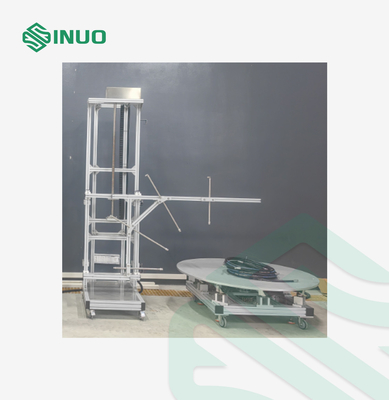

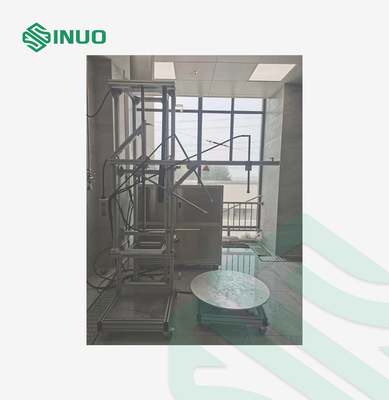

Hệ thống được trang bị hai vòi chính xác được đặt ở vị trí chiến lược để bảo vệ toàn diện:

• Nấm top (Vertical): Được gắn ở phía trên để phun trực tiếp lên bề mặt trên của mẫu.
• Bụi dưới (Horizontal): Đặt ở đáy để nhắm vào các bề mặt xung quanh mẫu vật.

Hành trình phun nước theo đường S, đảm bảo phủ sóng đồng nhất và toàn diện.tạo điều kiện phun nước 5 mặt để thử nghiệm toàn diện.

(1) Mặt trên và năm bề mặt của mẫu thử được phun nước theo lượt.

(2) Khi vỏ được thử nghiệm trong thử nghiệm a) và thử nghiệm b), nhiệt độ nước nên được duy trì ở mức (80±5) °C.

(3) Đối với các tủ nhỏ (kích thước tối đa ≤ 250 mm): Tủ nên được lắp đặt trên thiết bị thử nghiệm. Tốc độ xoay: (5±1) r/min. góc phun: 0°, 30°, 60°, 90°.Thời gian thử nghiệm cho mỗi vị trí là 30 giây.

(4) Đối với các tủ lớn (kích thước tối đa ≥ 250 mm): Tủ nên được lắp đặt theo mục đích sử dụng. Toàn bộ bề mặt bên ngoài của tủ sẽ được phun.Xịt từ tất cả các hướng để bao phủ toàn bộ bề mặt của khoang. góc phun nên ngang ngang với bề mặt phun càng tốt. Khoảng cách giữa vòi phun và mẫu thử trong điều kiện thử nghiệm là (175 ± 25) mm, ít nhất 3 phút.
