| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN553-EV220H100VCS5X-4 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1 bộ/tháng |

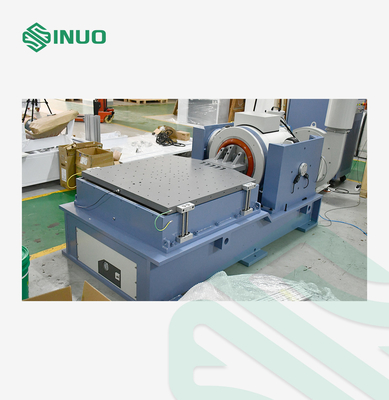

Kiểm tra rung động môi trường Hệ thống kiểm tra rung động máy xoay pin 3000Hz
Tổng quan về thiết bị
Việc sàng lọc căng thẳng môi trường (DCS) là cực kỳ hiệu quả trong việc loại bỏ các khiếm khuyết sản phẩm tiềm ẩn.nó trở thành một vũ khí huyền diệu để tìm ra các khiếm khuyết thiết kế sản phẩm để đạt được tăng độ tin cậyTrong giai đoạn sản xuất, nó trở thành một phương tiện quan trọng để giảm chi phí sản xuất và tạo ra các sản phẩm xuất sắc.
Dự án DCS sẽ được áp dụng trong quá trình phát triển và sản xuất sản phẩm, có thể cải thiện đáng kể độ tin cậy sản phẩm và giảm chi phí bảo trì.Áp dụng DCS trong quá trình phát triển có thể tiết kiệm rất nhiều thời gian và chi phí thử nghiệmCác lợi ích cho các nhà sản xuất bao gồm: hiểu biết về các vấn đề độ tin cậy trong sản phẩm hoặc quy trình,để loại bỏ các vấn đề về độ tin cậy từ các sản phẩm và quy trình, giảm chi phí sản xuất và tiết kiệm nguồn lực.
Thử nghiệm rung có thể được sử dụng để tìm ra sự cố pin sớm, mô phỏng đánh giá điều kiện làm việc thực tế và kiểm tra độ bền cấu trúc.phạm vi ứng dụng rộng, hiệu ứng thử nghiệm đáng chú ý và đáng tin cậy. Đây là một thử nghiệm rung động đặc biệt cho pin lý tưởng cho các nhà sản xuất pin, các phòng kiểm tra chất lượng và các viện nghiên cứu. Thiết bị thử nghiệm.Nó phù hợp với thử nghiệm rung động của nhiều loại pin đơn và gói pin như sạc kho báu, lithium-ion, nickel-metal hydride, nickel-cadmium, axit chì và nickel metal hydride.
Các thử nghiệm rung động cũng có thể được sử dụng cho các thử nghiệm mệt mỏi của sản phẩm để đánh giá tuổi thọ của sản phẩm.
Các thông số kỹ thuật
| A20S34 Máy rung điện động lực học | ||
| Năng lượng được tạo ra | Sinus (Pk) | 2400 kgf |
| Xử lý ngẫu nhiên (Rms) | 2200 kgf @ISO5344 | |
| Sốc (Pk) | 4400 kgf @ 6ms | |
| Tần số có thể sử dụng (chỉ có trục) | 1-3.000Hz | |
| Độ dịch chuyển tối đa (Peak-Peak): Công việc liên tục/Shock | 51 mm/60 mm | |
| Tốc độ tối đa | 2.0 m/s | |
| Tốc độ tăng tốc tối đa | 100g | |
| Tần số cộng hưởng cơ bản (tên danh, bảng rỗng) | 2900Hz±5% | |
| Khoảng động số trục danh nghĩa | 500 N.m | |
| Tần số tự nhiên treo cơ thể (Trục lực đẩy) | Dưới 3 Hz | |
| Mức trọng lượng danh nghĩa hiệu quả | 24kg | |
| Chiều kính giáp | 340 mm | |
| Hỗ trợ tải thẳng đứng | 400 kg | |

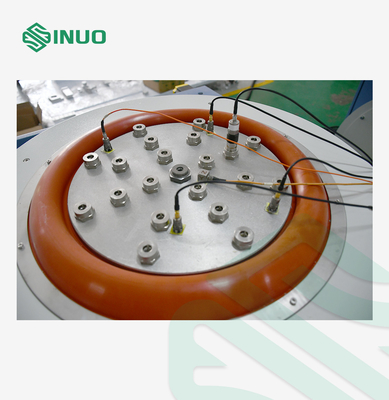

| Các điểm gắn tải (Tiêu chuẩn) | 16 thép không gỉ M10 | |
| Điện tích (DC) lạnh | 14a@DC515V | |
| 35a@DC270V | ||
| Kháng trường cuộn R20 | 14.8 Ω X 2 = 19.6.4 Ω DC515v | |
| 4.2 Ω X 2 = 8.4 Ω DC270v | ||
| Khả năng cô lập cuộn dây dẫn | > 10MΩ | |
|
Khả năng cô lập cuộn dây dẫn Cơ thể |
> 10MΩ | |
| Density Stray Flux với cuộn degauss | 10 gauss @ 110 mm trên bàn | |
| LA20K Bộ khuếch đại điện (xem hướng dẫn của bộ khuếch đại để biết chi tiết) | ||
| Công suất sản xuất định giá | 24 kVA | |
|
Phản ứng tần số khuếch đại (Chế độ sinus, tải kháng) |
Năng lượng đầy đủ từ 5 Hz đến 3000Hz 3 dB ở 4000 Hz với độ nghiêng 6 dB/Octave |
|
| Sự biến dạng (với hiệu suất định số) | Từ 5 Hz đến 3000 Hz ít hơn 1% | |
| Tỷ lệ âm thanh tín hiệu | Hơn 65 dB | |
| Tính ổn định DC | Ít hơn 0,05% điện áp đầu ra đầy đủ với sự thay đổi 10% điện áp đường dây. | |
| Nhu cầu cung cấp điện | 380V/50Hz 3 pha | |
| Động cơ đầu vào | 1.5 Vrms đến 10 K Ohm cho đầu ra đầy đủ | |
| Năng lượng đầu vào |
380VAC, 50 Hz, 3 pha 42kVA không bao gồm 10kVA cho động cơ thổi làm mát. |
|
| Kiểm tra thử nghiệm sinus 160 Hz | 195Arms/45.1Vrms @ 100 g | |
