| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNQC1005A |
| MOQ: | 1 |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |

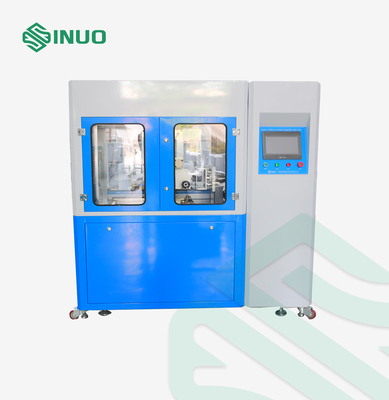

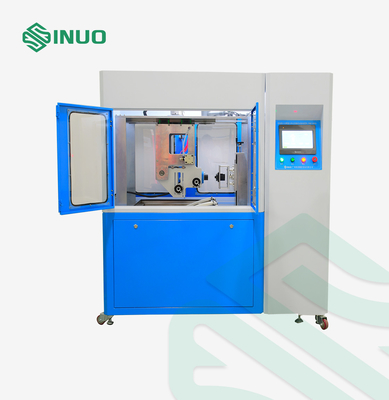

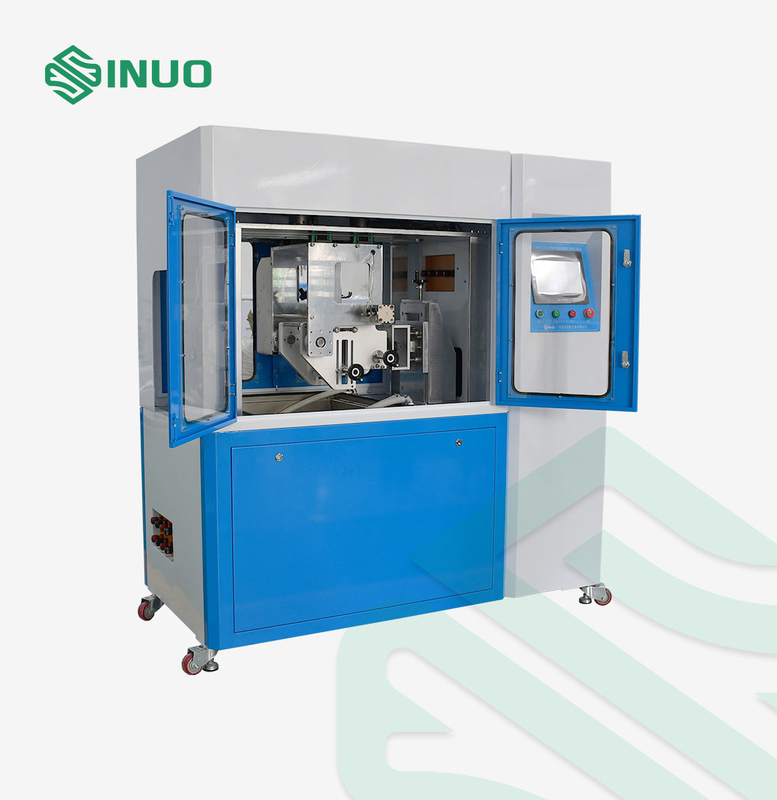

Thiết bị kiểm tra phích cắm sạc IEC 62196 Ổ cắm EV Thiết bị kiểm tra cơ học Thiết bị kiểm tra độ bền
Tiêu chuẩn & Điều khoản tuân thủ
Tuân thủ IEC 62196-3: 2020 điều khoản 22 và 23, IEC62196-1: 2020 điều khoản 22 và điều khoản 23, IEC60309-1: 2012 điều khoản 20 và điều khoản 21, v.v.
Tổng quan sản phẩm
Cơ chế truyền động động cơ servo được sử dụng để thực hiện các hành động lặp đi lặp lại cắm và rút tuyến tính trên mẫu, và có thể kết nối tải bên ngoài để kiểm tra bật-tắt. Thời gian bật và tắt nguồn, tốc độ kiểm tra, hành trình và góc đều có thể được đặt trước thông qua màn hình cảm ứng.

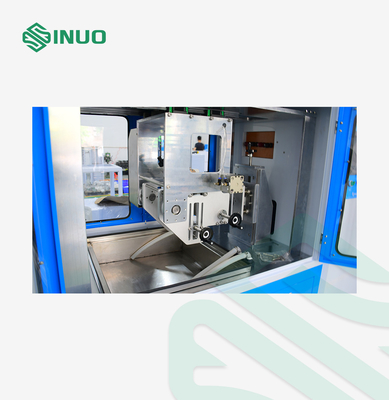

Nó sử dụng khung tích hợp, được điều khiển bởi động cơ servo, vít bi chính xác và truyền động bằng dây đai đồng bộ, vận hành màn hình cảm ứng màu và chức năng hiển thị kỹ thuật số mạnh mẽ, hệ thống điều khiển thông minh PLC; nó cũng sử dụng kẹp điều chỉnh ba trục, thích hợp cho thử nghiệm tuổi thọ giao diện súng sạc.
Môi trường sử dụng:
Nguồn điện: AC220V±10%/50-60Hz, 2Kw, nhiệt độ làm việc 0-40℃, độ ẩm 30%-90%;
Kích thước tổng thể: khoảng W1000*D750*H1200mm; trọng lượng: khoảng 150kg
Thông số kỹ thuật
|
Thông số |
Thông số kỹ thuật |
|---|---|
| Nội dung kiểm tra | Khả năng ngắt, hoạt động bình thường |
| Mẫu thử nghiệm | Đầu nối sạc AC/DC EV |
| Trạm kiểm tra | Một trạm |
| Hệ thống điều khiển | Mitsubishi PLC, HMI màu 7 inch |
| Chế độ truyền động | Động cơ servo + khóa hỗ trợ xi lanh |

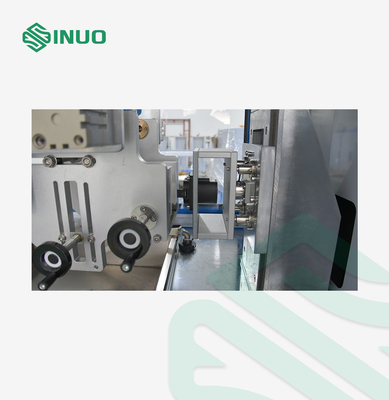

| Đồ gá | Kẹp vạn năng điều chỉnh 3 trục (hỗ trợ phích cắm tiêu chuẩn CN/US/EU) |
| Chu kỳ kiểm tra | 0~999999 (có thể đặt trước) |
| Phạm vi hành trình | 0–150 mm |
| Tốc độ kiểm tra | 0–1100 mm/s |
| Tỷ lệ cắm | 0–10 lần/phút (ví dụ: 3,75 chu kỳ/phút) |
| Cảm biến lực | 0–500N, với phạm vi tối đa 50kg |
| Cài đặt nhúng dung dịch | Thời gian nhúng có thể lập trình, thời gian sấy, chu kỳ |
| Tải bên ngoài | Tùy chọn (ví dụ: SN2217-480V250A) |
| An toàn | Tiếp đất, bảo vệ ngắn mạch, quá tải |
Chi tiết
