| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN553-EV440VT2012SMW-GP VCSusb-2 |
| MOQ: | 1 |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 Sets Per Month |

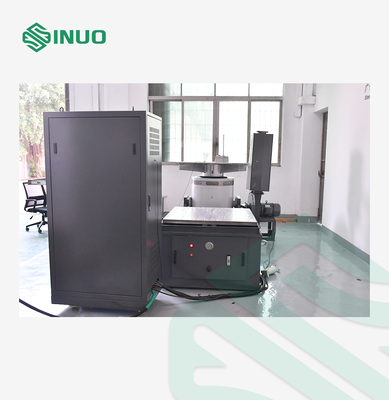

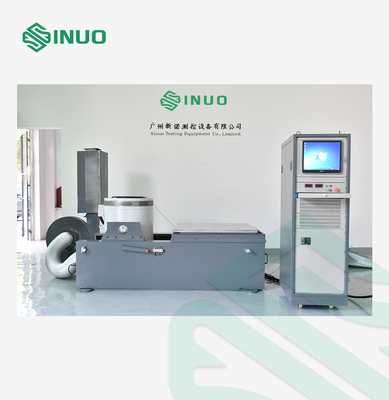

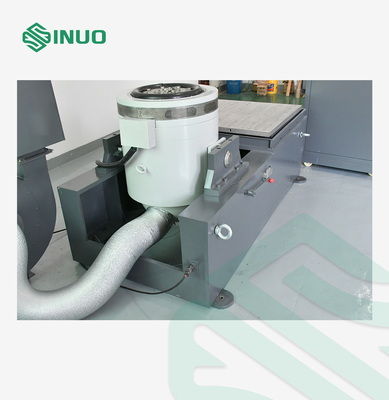

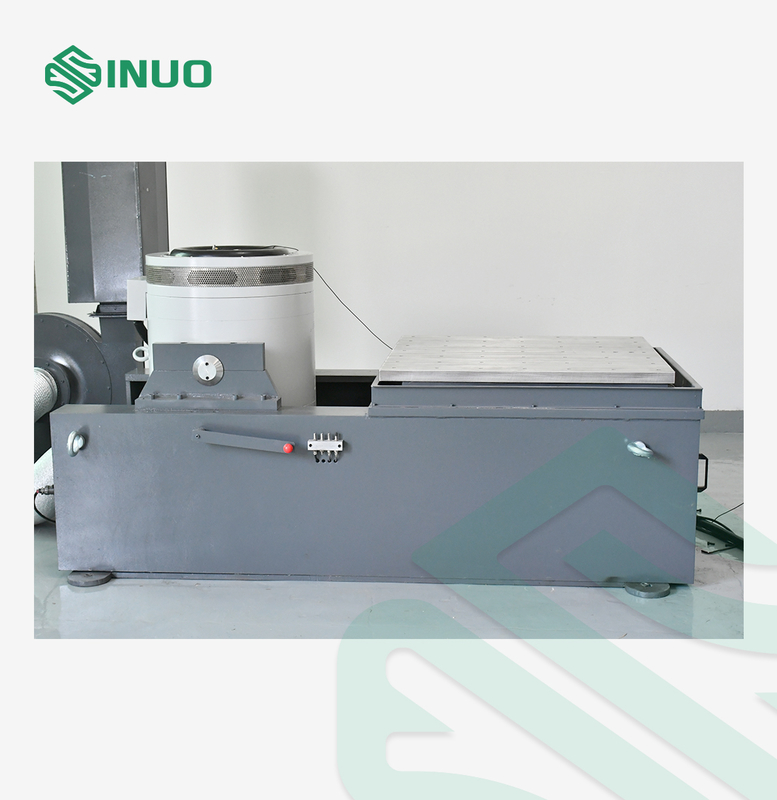

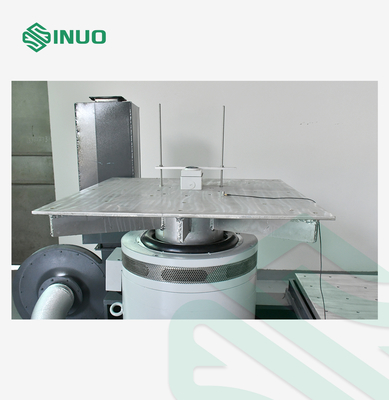

Hệ thống kiểm tra rung ngẫu nhiên Máy kiểm tra rung điện từ quét hình sin
Tiêu chuẩn & Điều khoản tuân thủ
Sinuo có thể cung cấp cho bạn toàn bộ sơ đồ kích thích và thử nghiệm, đồng thời chứng minh chất lượng sản phẩm cho bạn theo các tiêu chuẩn quốc gia và quốc tế, chẳng hạn như GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC và ASTM.
Tổng quan sản phẩm
Giới thiệu SN553-EV440VT2012SMW-GP, một hệ thống kiểm tra rung điện từ hiệu suất cao được thiết kế riêng cho các nhà sản xuất đang tìm kiếm độ tin cậy tuyệt đối cho các linh kiện của họ. Cho dù bạn đang xác thực các bộ phận hàng không vũ trụ, mô-đun ô tô hay thiết bị điện tử, hệ thống này đảm bảo tuân thủ các tiêu chuẩn toàn cầu như GB, GJB, MIL, ISO, IEC, ASTM và các tiêu chuẩn khác.
Giải pháp tất cả trong một này tích hợp bộ rung điện từ lực cao, hệ thống định tâm thông minh, bộ khuếch đại công suất kỹ thuật số và bộ điều khiển rung hiện đại. Được thiết kế để có độ chính xác, khả năng lặp lại và các điều kiện khắc nghiệt, nó mô phỏng các rung động trong thực tế như quét hình sin, ngẫu nhiên và thử nghiệm sốc trong dải tần số 1~3000Hz.
Dù bạn đang thiết kế để đảm bảo an toàn, độ bền hay phê duyệt theo quy định, hệ thống này đảm bảo sản phẩm của bạn phát triển mạnh mẽ ở những nơi khác thất bại.
Thông số kỹ thuật
| Lực kích thích hình sin tối đa | 4000Kgf đỉnh |
| Lực kích thích ngẫu nhiên tối đa | 4000Kgf rms |
| Lực kích thích va đập tối đa | 8000Kgf đỉnh |
| Dải tần số | 1～3000 Hz |
| Độ dịch chuyển tối đa | 100 mm p-p |
| Tốc độ tối đa | 2.0m/s |
| Gia tốc tối đa | 100G (980 m/s2) |
| Tần số cộng hưởng bậc nhất | 2500 Hz±5% |
| Tải trọng | 1000 kg |
| Tần số cách ly rung | 2.5 Hz |
| Đường kính cuộn dây chuyển động | Ф440 mm |
| Trọng lượng cuộn dây chuyển động | 60kg |
| Rò rỉ từ thông | ＜10gauss |
| Mômen lệch tâm cho phép | ＞500N.m |
| Kích thước thiết bị | 1400mm×980mm×1230mm (không bao gồm nền tảng mở rộng theo chiều dọc) |
| Trọng lượng thiết bị | 2800Kg |
| Bộ khuếch đại công suất chuyển mạch kỹ thuật số LA-40K | |
| Công suất đầu ra | 50KVA |
| Điện áp đầu ra | 110Vrms |
| Dòng điện đầu ra | 500Arms |
| SNR | ≥70dB |
| Kích thước bộ khuếch đại | 910mm×620mm×2050mm |
| Hệ thống bảo vệ servo | |
| Chức năng | Nhiệt độ, áp suất gió, quá dịch chuyển, quá áp, quá dòng, điện áp đầu vào thấp, lỗi bên ngoài, nguồn điện điều khiển, lỗi logic, mất pha đầu vào |
| Bộ điều khiển rung kỹ thuật số VCSusb-2 | |
| Cấu hình phần cứng | 2 kênh đầu vào đồng thời, 1 kênh đầu ra |
| Mô-đun chức năng điều khiển | Hình sin, ngẫu nhiên, sốc cổ điển |
| Máy tính điều khiển | Máy tính thương hiệu gốc với màn hình LCD |
| Phần mềm | Hoạt động bằng tiếng Anh, phân tích miền thời gian và miền tần số, nguồn tín hiệu, phân tích quét tần số hình sin, v.v. Nó có thể tự động tạo báo cáo thử nghiệm WORD. Nó có thể hiển thị, lưu trữ các tín hiệu và dữ liệu, đồng thời thiết lập các thông số thử nghiệm và phân tích các chức năng. |
| Cảm biến gia tốc LTE C04A07 |
Dải tần số: 1-8000Hz Độ nhạy: 30mv/g Phạm vi nhiệt độ: -40 - 160℃ |
Chi tiết
