| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNQC1012B |
| MOQ: | 1 |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 Sets Per Month |

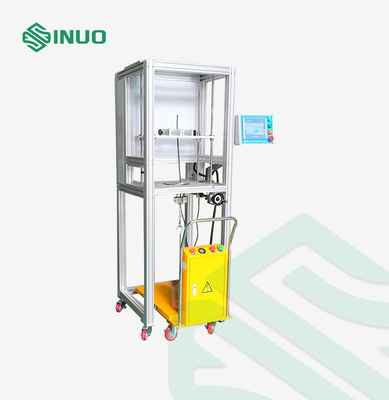

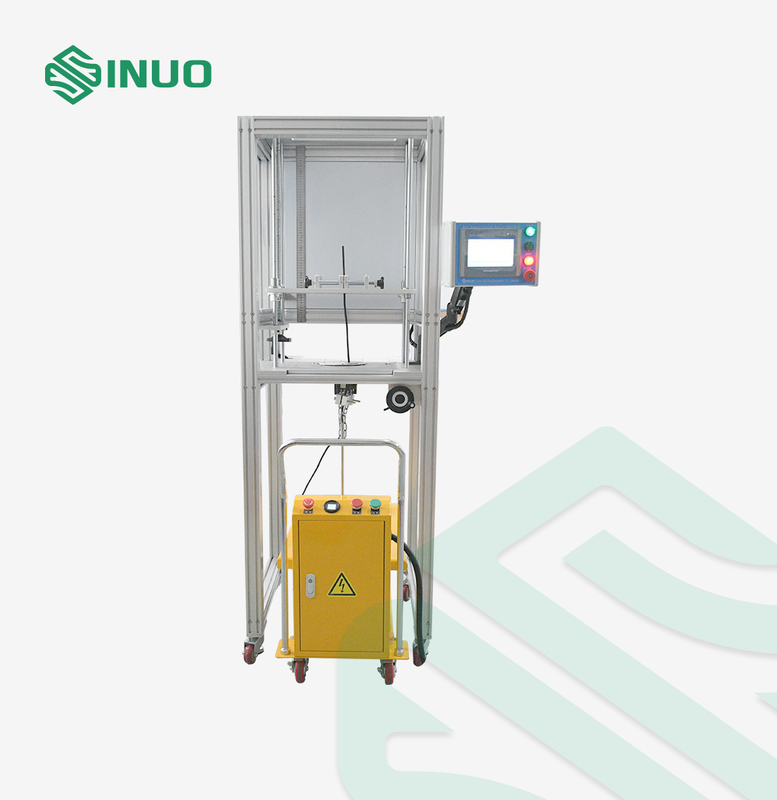

Thiết bị kiểm tra hư hỏng dây - Máy kiểm tra ứng suất cơ học đầu cuối cho đầu nối điện
Tiêu chuẩn & Điều khoản tuân thủ
Thiết bị kiểm tra này tuân thủ UL486A-B điều khoản 9.3.2.1, điều khoản 9.3.2.3, điều khoản 9.3.2.4 và bảng 26 và hình 6, IEC60947-1, v.v.
Tổng quan sản phẩm
Mẫu và hạn chế: Đầu nối vít, đầu nối không ren và đầu nối.
Mục đích kiểm tra: Để kiểm tra xem các đầu nối vít và đầu nối không ren có chịu được các ứng suất cơ học xảy ra trong quá trình sử dụng bình thường hay không. Nó chủ yếu được sử dụng để đánh giá xem thiết kế và cấu trúc của khối đầu cuối kẹp ren có đáp ứng các yêu cầu về việc không làm hỏng dây quá mức khi kẹp dây hay không.
Nguyên tắc kiểm tra: Sử dụng cấu trúc vít ray dẫn hướng. Số lần kiểm tra có thể được đặt trước khi sử dụng. Khi đạt đến giá trị đặt trước, máy sẽ tự động dừng và phát ra tín hiệu báo động.
Thông số kỹ thuật
| Điều khiển và vận hành | Điều khiển PLC, vận hành màn hình cảm ứng |
| Trạm kiểm tra | Trạm đơn |
| Truyền động | Truyền động servo |
| Đồ gá |

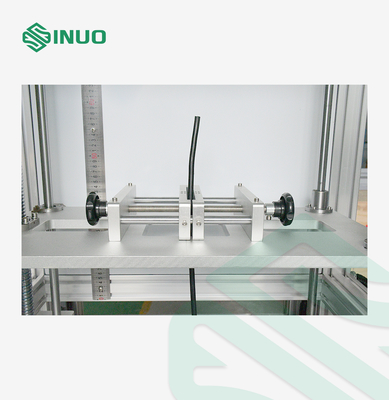

1. Đồ gá khóa định tâm đáp ứng các yêu cầu của khối đầu cuối có chiều dài, chiều rộng và chiều cao lần lượt là 60*70*90mm. Đồ gá có đặc điểm thay thế nhanh chóng. 2. Được trang bị tấm lắp bổ sung, kích thước 300mm*250mm, có thể được sử dụng thay thế cho kẹp khóa định tâm. 3. Khoảng cách tối đa giữa tấm lắp và tâm quay là 120mm, có thể điều chỉnh |
| Tốc độ quay |
5~15 vòng/phút, có thể đặt trước trên màn hình cảm ứng, (UL486A-B yêu cầu 9 vòng/phút) |

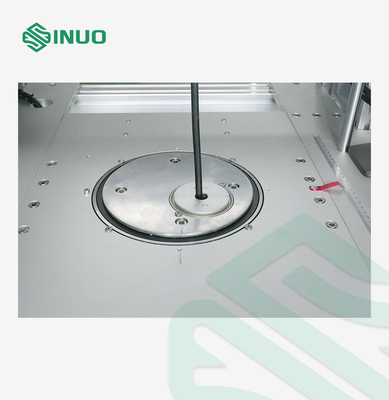

| Đường kính quay | Áp dụng đĩa quay hai lỗ, đường kính ø76mm |
| Số lần kiểm tra/thời gian |
1. 0-999999, nó sẽ tự động dừng khi đạt đến số lần kiểm tra đặt trước. 2. Thời gian kiểm tra có thể được chuyển sang 0-9999 phút theo các yêu cầu tiêu chuẩn khác nhau và có thể được đặt trước. Nó sẽ tự động dừng khi đạt đến thời gian kiểm tra đặt trước. |
| Trọng lượng tải |
Một bộ trọng lượng có thể đạt được 0.7, 0.9, 1.4, 2.3, 3.6, 4.5, 6.8, 8.2, 11.4, 13.6, 18.2, 22.7, 25, 27.2, 34.1, 36.3, 40.9, 45.4, 49.9, 54.5, 70.4, 81.7, 93.1, 109. Đơn vị: Kg, móc treo trọng lượng được bao gồm trong tổng trọng lượng |
| Phạm vi điều chỉnh chiều cao | 250~800mm, có thể điều chỉnh, với chỉ báo thang đo |
| Phương pháp điều chỉnh chiều cao | Điều chỉnh thủ công |
| Đường kính ống lót | Cấu hình UL486A-B: 6.4, 9.5, 12.7, 14.3, 15.8, 19.1, 22.2, 25.4, 28.6, 31.8, 34.9, 38.1, 44.5, 50.8, 54mm |
|
Lựa chọn thông số kỹ thuật mẫu (xem bảng đính kèm) |
UL486A-B Bảng 26 |
| Cơ chế nâng trọng lượng | Được trang bị cơ chế nâng điện, khay trọng lượng lớn để tránh rơi |
| Nguồn điện | Một pha 120V, 50Hz |
Chi tiết
