| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNQC1007B |
| MOQ: | 1 |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |

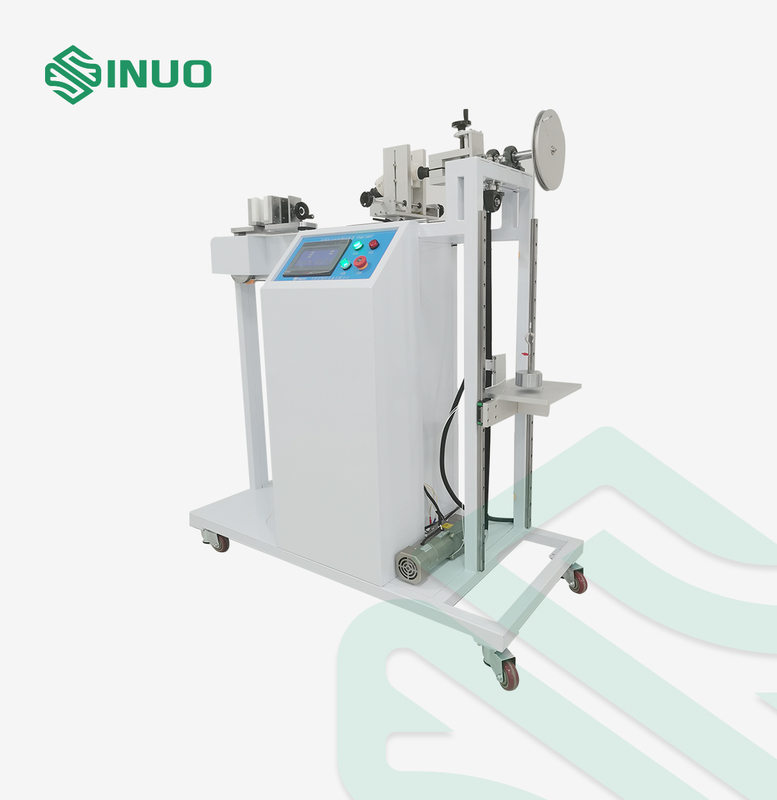

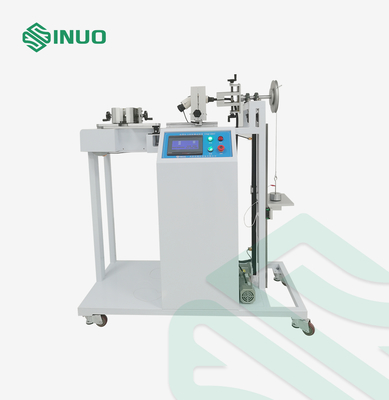

Thiết bị kiểm tra lực kéo và mô-men xoắn neo cáp trạm sạc xe điện
Tiêu chuẩn & Điều khoản tuân thủ
Nó được thiết kế và sản xuất theo IEC 61851-1:2017 điều khoản 11.6.
Tổng quan sản phẩm
Mẫu và giới hạn: Trạm sạc xe điện
Mục đích thử nghiệm: Được sử dụng để kiểm tra khả năng chịu lực căng và mô-men xoắn quy định của các phụ kiện cáp kết nối trạm sạc xe điện
Nguyên tắc thử nghiệm: Lực kéo được thực hiện bằng cách sử dụng động cơ để dẫn động cơ cấu bánh lệch tâm hoặc cơ cấu vít. Tốc độ động cơ có thể điều chỉnh để đảm bảo rằng lực kéo được áp dụng chính xác mỗi lần. Mô-men xoắn được thực hiện bằng cách sử dụng động cơ, khay, trọng lượng và rơ le thời gian.
Cấu trúc và đặc điểm: Trọng lượng được sử dụng để tạo lực căng, và trọng lượng và cánh tay mô-men xoắn thực hiện mô-men xoắn. PLC được sử dụng để kiểm soát số lần căng và thời gian thử nghiệm mô-men xoắn. Khi số lần thử nghiệm hoặc thời gian thử nghiệm đạt đến, thiết bị sẽ tự động dừng. Sau khi thử nghiệm, độ dịch chuyển cho phép tối đa của cáp đầu nối súng sạc không được vượt quá giá trị yêu cầu tiêu chuẩn.
Thông số kỹ thuật
| Nội dung kiểm tra | Kiểm tra lực căng và mô-men xoắn của cáp phích cắm nguồn và/hoặc phích cắm xe của trạm sạc EV |
| Sơ đồ cấu trúc thiết bị |
Tham khảo Sơ đồ
|
| Chế độ vận hành điều khiển | Điều khiển tự động PLC, vận hành màn hình cảm ứng |
| Chế độ truyền động | Điện |
| Áp dụng lực kéo | Đáp ứng các thông số kỹ thuật 160N, 200N, 240N, 250N, 500N, được thực hiện bằng cách chồng trọng lượng |
| Áp dụng mô-men xoắn | Đáp ứng các thông số kỹ thuật 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m, được thực hiện bằng cách chồng trọng lượng |
| Bánh xe mô-men xoắn | R100mm(Ф200mm) ±0.5mm |
| Tần số kéo | 1 lần/giây, thời gian kéo thực tế được phát hiện bằng tín hiệu điện |
| Chu kỳ kéo | 1-999999 chu kỳ, có thể cài đặt trước, mặc định là 100±1 chu kỳ |
| Thời gian áp dụng mô-men xoắn | 0-99H59M59S, có thể cài đặt trước |
| Bảo vệ mất điện | Với chức năng bộ nhớ lưu trữ dữ liệu khi mất điện |
| Đồ gá | Kẹp vạn năng, một bộ |
| Bảng lựa chọn kết hợp trọng lượng | |
Chi tiết
