| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNQC1010 |
| MOQ: | 1 |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |

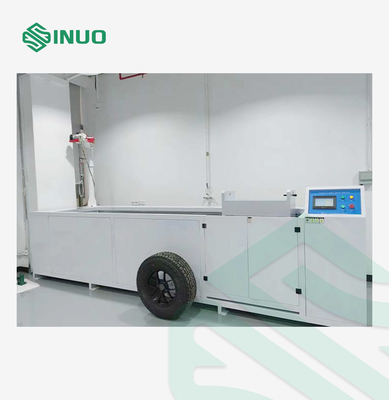

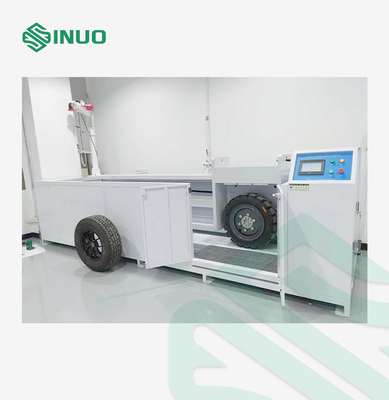

Máy kiểm tra độ bền cơ học phích cắm máy thử nghiệm xe IEC 62196-1
Tiêu chuẩn & Điều khoản tuân thủ
Máy này tuân thủ nghiêm ngặt IEC 62196-1:2022 Điều khoản 33 và IEC 62752:2016 Điều khoản 9.34, rất lý tưởng để thử nghiệm phích cắm sạc EV, ổ cắm và các đầu nối mặt đất khác dưới áp lực nghiền từ lốp xe thực tế.
Tổng quan sản phẩm
Thiết bị thử nghiệm được sử dụng để kiểm tra xem phích cắm hoặc đầu nối xe có đủ khả năng chống hư hỏng do xe chạy qua hay không, trừ khi nó được trang bị hệ thống quản lý cáp, ngăn phụ kiện bị bỏ lại trên mặt đất. Nó được yêu cầu bởi IEC 62196-1:2022 điều khoản 33, IEC 62752:2016 điều khoản 9.34, v.v.
Các phụ kiện được nối dây với cáp có kích thước tối thiểu của loại được nhà sản xuất khuyến nghị sẽ được đặt trên sàn bê tông ở bất kỳ vị trí nghỉ ngơi bình thường nào. Lực nghiền (5000±250) N hoặc (11000±550) N sẽ được áp dụng bởi lốp ô tô thông thường, P225/75R15 hoặc lốp tương đương phù hợp với tải trọng, được gắn trên vành thép và bơm đến áp suất (2.2±0.1) bar. Bánh xe sẽ được lăn qua đầu nối xe hoặc phích cắm với tốc độ (8±2) km/h. Phụ kiện phải được định hướng ở vị trí nghỉ tự nhiên trước khi tác dụng lực theo một hướng khác cho mỗi mẫu. Phụ kiện đang thử nghiệm phải được giữ hoặc chặn ở một vị trí cố định để nó không di chuyển đáng kể trong quá trình tác dụng lực. Trong mọi trường hợp, lực không được tác dụng lên các chốt nhô ra.
Thông số kỹ thuật
|
Mục |
Thông số kỹ thuật |
|---|---|
| Mô hình | SNQC1010 |
| Tiêu chuẩn thử nghiệm | IEC 62196-1:2022 Điều khoản 33; IEC 62752:2016 Điều khoản 9.34 |
| Tùy chọn lực thử nghiệm | A. 5000±250 N, B. 11000±550 N |
| Tốc độ lăn | 8±2 km/h, có thể điều chỉnh |
| Phương pháp truyền động | Động cơ + bánh răng trục vít + mô-đun động cơ tuyến tính |
| Hành trình | 0–2.0 mét |
| Hệ thống điều khiển | Hệ thống PLC tiếng Anh với màn hình cảm ứng 7" |
| Chế độ hoạt động | Thủ công và điều khiển bằng chương trình |
| Điều chỉnh lực | Bằng trọng lượng (có thể điều chỉnh thông qua cần cẩu đòn bẩy, 5000–11000 N) |

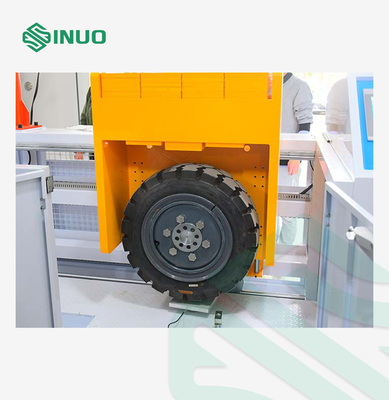

| Lốp xe đi kèm | Lốp P225/75 R15 (cho 5000 N) và lốp cho tải trọng 11000 N, cả hai đều có vành thép |
| Áp suất lốp | 220±10 kPa |

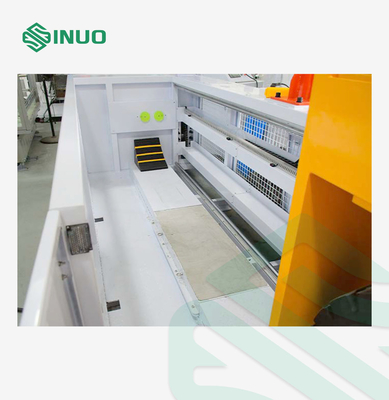

| Tấm đế | Sàn bê tông/xi măng mô phỏng với kẹp cố định mẫu |
| Hệ thống phanh | Giảm tốc cơ học tích hợp để ngăn chặn va đập cứng |

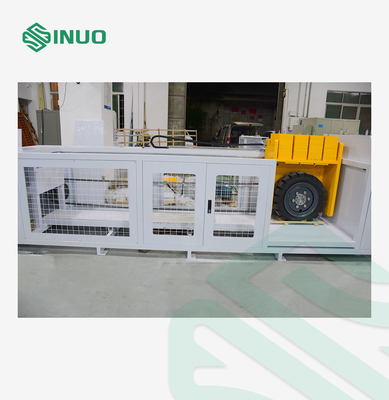

| Tính năng an toàn | Hàng rào bảo vệ, bảo vệ rò rỉ, bảo vệ quá tải động cơ |
| Nguồn điện | AC 380V ±10%, 50Hz |
| Kích thước (D×R×C) | Xấp xỉ 4700 × 1300 × 3000 mm |
| Trọng lượng | Xấp xỉ 2400 kg |
Chi tiết
