| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNQC1007B |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 20 sets/month |

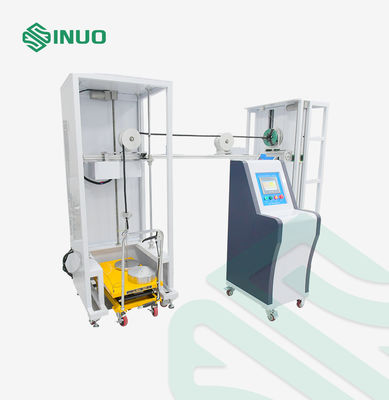

Thiết bị kiểm tra lực kéo và mô-men xoắn neo cáp cho trạm sạc
Tiêu chuẩn & Điều khoản tuân thủ
Nó được thiết kế và sản xuất theo IEC 61851-23:2023 điều khoản 11.6.102 và Hình 110, Hình 111 và Bảng 114.
Tổng quan sản phẩmTổng quan
Mẫu và hạn chế: Trạm sạc AC và DC cho xe điện
Mục đích thử nghiệm: Neo dây mềm của thiết bị phải giải phóng dây dẫn tại các đầu nối khỏi lực kéo và mô-men xoắn. Thiết bị này được sử dụng để kiểm tra khả năng của neo dây hoặc thiết bị cố định cáp của trạm sạc AC/DC EV để chịu được lực căng và mô-men xoắn quy định.
Nguyên tắc thử nghiệm: Lực kéo được thực hiện bằng cách sử dụng động cơ để điều khiển cơ cấu bánh xe lệch tâm. Tốc độ động cơ có thể điều chỉnh để đảm bảo rằng lực kéo được áp dụng chính xác mỗi lần. Nó được trang bị chức năng giám sát thời gian kéo. Mô-men xoắn được áp dụng bằng khay do động cơ điều khiển, nâng một trọng lượng; Khi thời gian đạt đến, khay tự động đặt lại trọng lượng nâng và kết thúc việc áp dụng mô-men xoắn.
Thông số kỹ thuật
| Nội dung kiểm tra | Kiểm tra lực kéo và mô-men xoắn cáp trạm sạc EV |

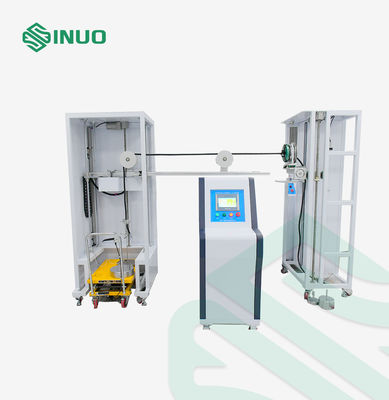

| Sơ đồ cấu trúc thiết bị | |
| Chế độ vận hành điều khiển | Điều khiển tự động PLC, vận hành màn hình cảm ứng |
| Chế độ truyền động | Điện |
| Áp dụng lực kéo | Đáp ứng các thông số kỹ thuật 160N, 200N, 240N, 250N, 500N, thực hiện bằng cách chồng các trọng lượng |
| Áp dụng mô-men xoắn | Đáp ứng các thông số kỹ thuật 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m, thực hiện bằng cách chồng các trọng lượng |

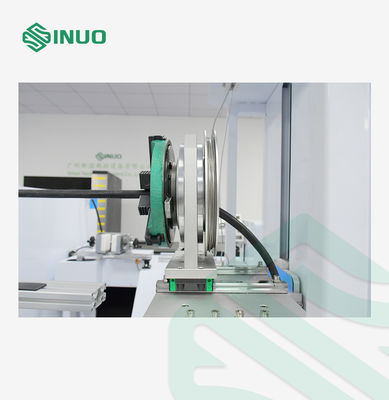

| Bánh xe mô-men xoắn | R100mm(Ф200mm) ±0.5mm |
| Tần số kéo | 1 lần/giây, thời gian kéo thực tế được phát hiện bằng tín hiệu điện |
| Chu kỳ kéo | 1-999999 chu kỳ, có thể cài đặt trước, mặc định là 100±1 chu kỳ |
| Thời gian áp dụng mô-men xoắn | 0-99H59M59S, có thể cài đặt trước |
| Bảo vệ mất điện | Với chức năng bộ nhớ lưu trữ dữ liệu khi mất điện |
| Đồ gá | Kẹp vạn năng, một bộ |
Chi tiết
