| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNQC1007B |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 20 sets/month |

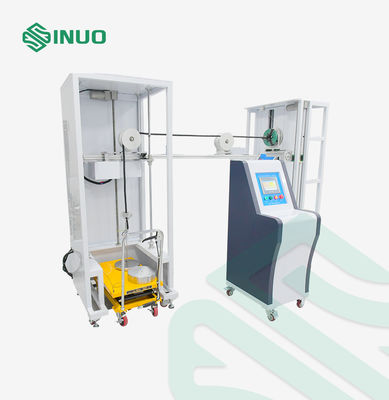

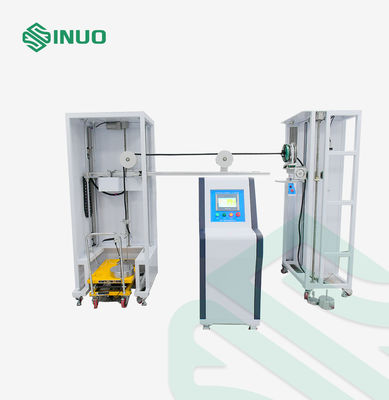

Thiết bị kiểm tra lực kéo và mô-men xoắn của trạm sạc EV
Tiêu chuẩn & Điều khoản được tuân thủ
Nó được thiết kế và sản xuất theo IEC 61851-23:2023, khoản 11.6.102 và hình 110, hình 111 và bảng 114.
Sản phẩmxem xét
Thiết bị sử dụng điều khiển PLC và động cơ. Các trọng lượng áp dụng lực kéo ổn định, và mô-men xoắn được tạo ra thông qua sự kết hợp của trọng lượng và cánh tay mô-men xoắn.Hệ thống cho phép thiết lập số lượng các ứng dụng lực kéo và thời gian thử nghiệm mô-men xoắnMột khi số lượng chu kỳ hoặc thời gian đã được đặt trước đã đạt được, thiết bị sẽ tự động dừng lại.độ di chuyển tối đa cho phép của cáp kết nối sạc EV không được vượt quá giới hạn được chỉ định trong tiêu chuẩnThiết bị này tương thích với các mẫu trạm sạc được trang bị súng sạc có chiều dài cáp khác nhau.
Chốt dây buộc linh hoạt của thiết bị phải giải phóng các dây dẫn ở các đầu từ lực kéo và mô-men xoắn.Thiết bị này được sử dụng để kiểm tra khả năng gắn dây cáp hoặc thiết bị cố định dây cáp của trạm sạc EV AC / DC để chịu được lực kéo và mô-men xoắn nhất định.

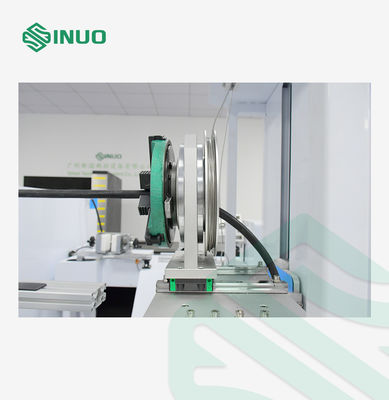

Lực kéo được thực hiện bằng cách sử dụng động cơ để điều khiển một cơ chế bánh xe lập dị. Tốc độ động cơ có thể điều chỉnh để đảm bảo rằng lực kéo được áp dụng chính xác mỗi lần.Nó được trang bị một chức năng giám sát cho thời gian lực kéo. Mô-men xoắn được áp dụng bởi một khay động cơ nâng một trọng lượng; Khi thời gian đạt đến, khay tự động đặt lại trọng lượng nâng và kết thúc việc áp dụng mô-men xoắn.
Các thông số kỹ thuật
| Kéo áp dụng | Đáp ứng các thông số kỹ thuật 160N, 200N, 240N, 250N, 500N, thực hiện bằng cách chồng chất trọng lượng |
| Động lực áp dụng | Phù hợp với các thông số kỹ thuật 0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m,được thực hiện bằng cách chồng chất các trọng lượng |

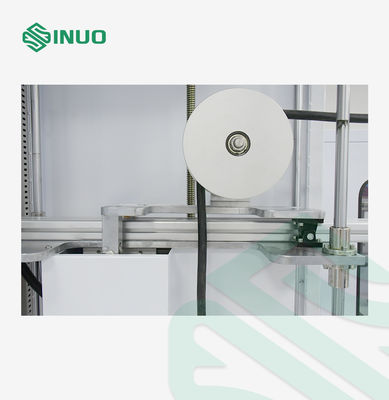

| Vòng xoắn bánh xe | R100mm(Ф200mm) ±0,5mm |
| Tần số kéo | 1 lần/s, thời gian kéo thực tế được phát hiện bằng tín hiệu điện |
| Chu kỳ kéo | 1-999999 chu kỳ, có thể được đặt trước, mặc định là 100±1 chu kỳ |
| Thời gian áp dụng mô-men xoắn | 0-99H59M59S, có thể được đặt trước |
| Bảo vệ mất điện | Với chức năng bộ nhớ lưu trữ dữ liệu tắt |
| Thiết bị | Máy kẹp phổ biến, một bộ |
| Bảng lựa chọn cân bằng | |
| Cấu hình bổ sung | Thiết bị có chiều cao cố định dao động từ 500 đến 1200 mm (tức là vị trí ổ cắm cáp),cho phép nó đáp ứng các yêu cầu thử nghiệm của các trạm sạc với các vị trí đầu ra cáp khác nhau. |
Chi tiết
