| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN4418 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T/t |
| Khả năng cung cấp: | 30 bộ/tháng |

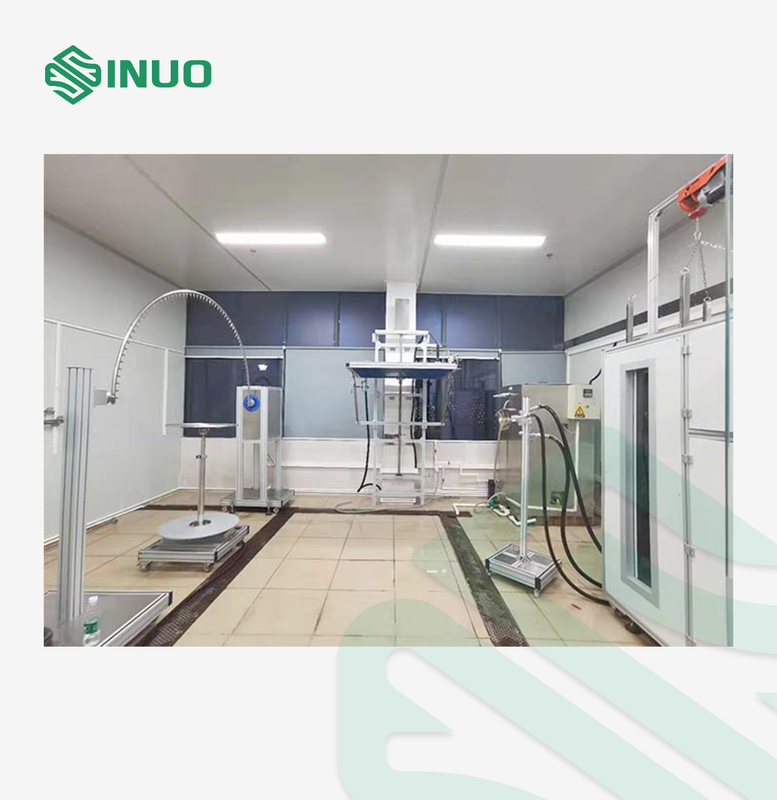

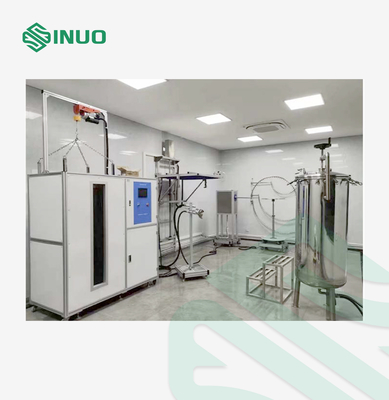

IPX1~8 Hệ thống thử nghiệm chống nước IEC 60529 Thiết bị thử nghiệm chống nước
Tiêu chuẩn & Điều khoản được tuân thủ
Hệ thống thử nghiệm chống nước IPX1 ~ 8 này phù hợp với IEC 60529:2013, vv
Thông tin tổng quan về thiết bị
Thiết bị thử nghiệm này là để xác minh Bảo vệ chống lại giọt nước rơi theo chiều dọc. Nó được thiết kế và sản xuất theo yêu cầu tiêu chuẩn của IEC60529 IPX1 và IPX2.
1. Sự tăng và giảm của hộp nhỏ giọt được điều khiển bởi động cơ.
2. Stainless thép lọc mịn để lọc bụi bẩn.
3. Sử dụng không khí nén để thổi nước kim, để ngăn ngừa chất phản ứng với nước và khí quyển chặn kim.
4. ống phun kim y tế chung thép không gỉ, dễ mua, không dễ bị rỉ sét.
5. vòi phun kim và vòi phun kim chỗ ngồi sử dụng kết nối thuần, có thể dễ dàng thay thế mà không cần công cụ, thiệt hại cá nhân cho vòi phun kim có thể dễ dàng thay thế nhanh chóng.

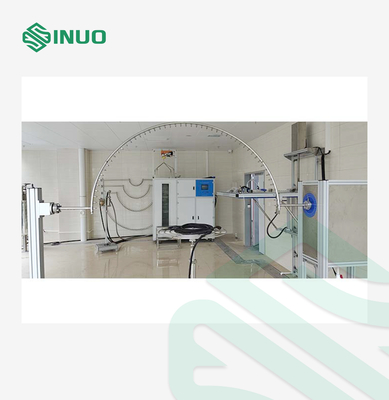

Máy thử ống dao động được thiết kế và sản xuất theo yêu cầu tiêu chuẩn của IEC60529 IPX3 và IPX4.
Phần ống dao động của thiết bị này được điều khiển bởi động cơ có tốc độ điều chỉnh và cơ chế crank-link.Thiết bị này là xoay xoay từ vị trí của ± 60 ° đến một vị trí khác của ± 175 ° với tốc độ theo yêu cầu của tiêu chuẩn thông qua máy điều chỉnh góc.
Điều chỉnh góc là chính xác. Cấu trúc là ổn định và bền. Nó hợp tác với bàn xoay thông qua đó quay 90 ° có thể đạt được.
Các vòi phun được thiết kế và sản xuất theo IEC60529 IPX3 và IPX4.vòi phun cầm tay được sử dụng bằng tay.
Sự khác biệt giữa IPX3 và IPX4 là các bộ đệm phải được loại bỏ trong thử nghiệm IPX4.
Các thông số kỹ thuật
| Ứng dụng | Áp dụng để thực hiện thử nghiệm IPX1, IPX2. |
| Khu vực mưa | 1000mmX1000mm |
| Vật liệu bể | Thép không gỉ |
| Mở nhỏ giọt | ¢0,4mm |
| Khoảng cách lỗ | 20mm |
| Dòng lượng mưa | 1mm/min, 3mm/min, các tham số được thiết lập bởi người dùng (lỗi: + 0,5mm/min). |
| Chiều cao nhỏ giọt nước | 200mm (sự điều khiển tự động bởi thiết bị thử nghiệm) |
| Thời gian thử nghiệm | 10 phút, có thể được thiết lập theo nhu cầu |
| Rút nước | Tự động làm trống nước bể sau khi hoàn thành thử nghiệm |
| Vật liệu cơ thể | Hợp kim nhôm công nghiệp |
| Kích thước (LxDxH) | 1100X1200X2800mm |
| Cấu trúc máy | Bức tường |
| Máy nén không khí | Máy nén không khí im lặng |
| Không, không. | Điểm | các thông số |
| 1 | Nguồn cung cấp nước |
Tốc độ lưu lượng nước>10L/min±5% nước sạch không bao gồm. Thiết bị này được trang bị một đơn vị lọc nước sạch |
| 2 | Kích thước của ống dao động | Tiêu chuẩn đi kèm với R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm ống dao động, làm bằng thép không gỉ |
| 3 | lỗ kim | Φ0,4mm |
| 4 | Bao gồm góc của hai lỗ | IPX3:120°; IPX4:180° |
| 5 | góc lắc ống dao động |
Max. ±175° có thể được đặt trước (Lưu ý: tiêu chuẩn yêu cầu IPX3:120 °; IPX4:360 °, nhưng do có bàn xoay dưới ống dao động trong quá trình thử nghiệm, vì vậy 360 ° không thể đạt được trong quá trình thử nghiệm thực tế, nếu không có bàn xoay,sau đó có thể đạt được 360 °) |
| 6 | Tốc độ mưa |
IPX3: 4s/thời gian (2×120°); IPX4: 12s/thời gian (2×360°); |
| 7 | Dòng chảy nước | Có thể được thiết lập theo kích thước của con lắc và số lượng lỗ chân (0,07 L/min mỗi lỗ) |
| 8 | Thời gian thử nghiệm | 0.01S 99 giờ 59 phút, có thể được đặt trước |
| 9 | Máy đo áp suất | 0 ~ 0,25MPa |
| 10 | Yêu cầu về địa điểm |
Phòng thử nghiệm chống nước IP chuyên dụng, mặt đất nên bằng phẳng với ánh sáng 10Một công tắc rò rỉ chống nước (hoặc ổ cắm) được sử dụng cho thiết bị. Với chức năng lưu lượng và thoát nước tốt. |
| 11 | Khu vực | Theo ống dao động chọn |
Chi tiết
